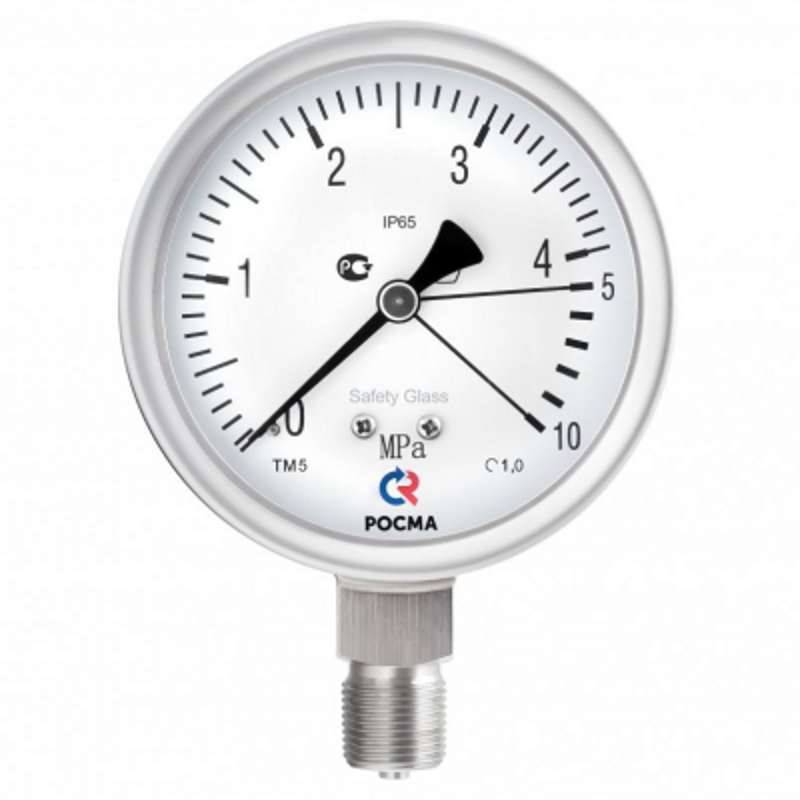

Манометр ТМ серии 521, Пх2,5

Промышленные манометры ТМ-521 Пх2,5 для измерения избыточного давления, устойчивые к воздействию агрессивных измеряемых сред, с возможностью гидрозаполнения (виброустойчивый), для использования в местах с повышенной вибрацией и пульсацией, в случаях, когда возможны кратковременные перегрузки не превышающие 250% от верхнего предела измерений.

При измерении давления с высокими динамическими нагрузками, прибор необходимо заполнить глицерином или силиконом.

Прибор ТМ-521 Пх2,5 поставляется "сухой" (готовый к гидрозаполнению) или заполненный глицерином (силиконом) по требованию заказчика.

В случае установки в комплекте с разделителем сред, выбор разделителя осуществлять с учетом максимального давления перегрузки.Технические характеристики:

Параметр	Значение
Диаметр корпуса	100 мм
Класс точности	1,0
Диапазон показаний давлений	0…0,06 МПа / 0,1 МПа / 0,16 МПа / 0,25 МПа / 0,4 МПа / 0,6 м / 1 МПа / 1,6 МПа / 2,5 МПа / 4 МПа
Рабочие диапазоны - Постоянная нагрузка - Переменная нагрузка - Кратковременная нагрузка	¾ шкалы ⅔ шкалы 250% шкалы
Диапазон рабочих температур - Окружающая среда: - без заполнения - с заполнением глицерином ПК-94 - с заполнением силиконом ПМС-50 - Измеряемая среда: - без заполнения - с заполнением глицерином ПК-94 - с заполнением силиконом ПМС-50	−60…+60°C −20…+60°C −60…+60°C −60…+200°C −20…+100°C −60…+150°C

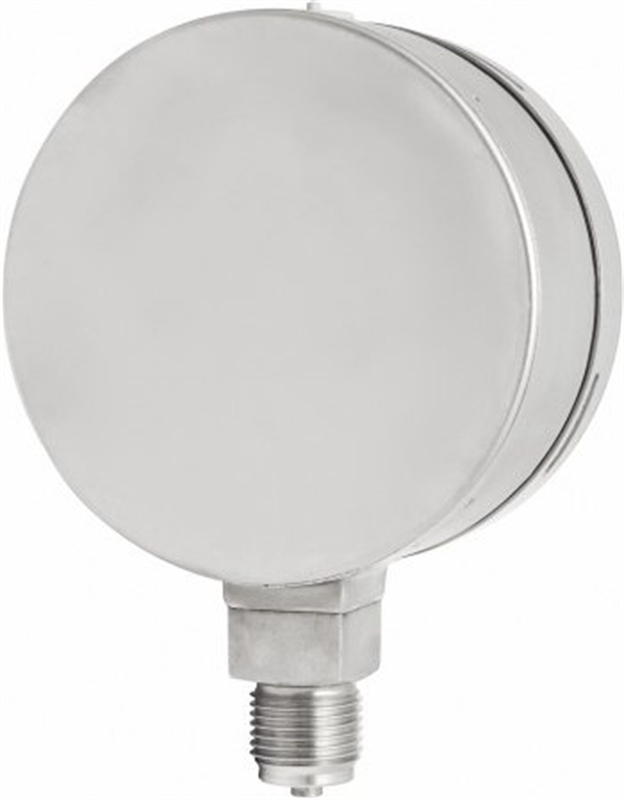

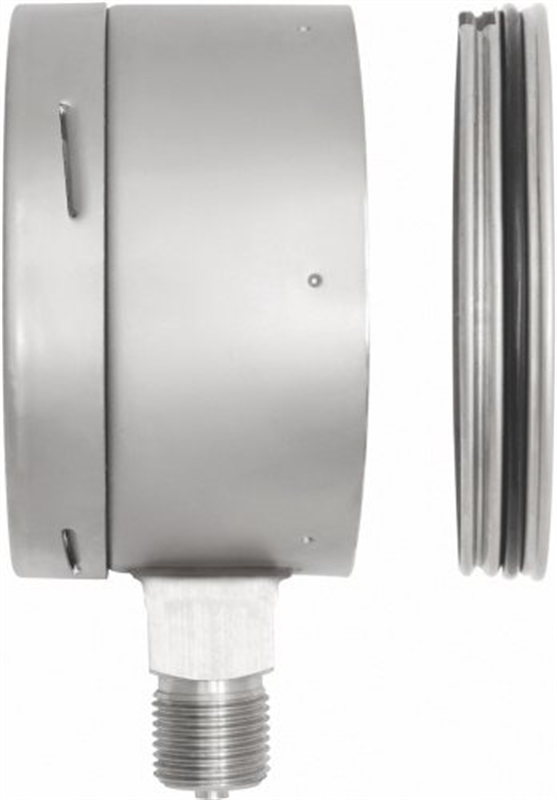

Корпус	IP65, сплошная перегородка, вышибная задняя стенка, нержавеющая сталь 08Х17Н13М2
Кольцо	Нержавеющая сталь 08Х17Н13М2 Байонетное
Чувствительный элемент	Нержавеющая сталь 08Х17Н13М2
Трибко-секторный механизм	Нержавеющая сталь 08Х17Н13М2
Штуцер	Нержавеющая сталь 08Х17Н13М2
Циферблат	Алюминий, шкала черная на белом фоне
Стекло	Минеральное многослойное безопасное — триплекс
Корректор нуля	Опция: на стрелке
Присоединение	Радиальное
Резьба присоединения	G½" или M20×1,5
Межповерочный интервал	2 года
Климатическое исполнение	Группа Д2 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 1.1 по ГОСТ 15150
Техническая документация	ТУ 4212-001-4719015564-2008

Модели:

Тип	Диаметр корпуса, мм	Класс точности	Диапазон показаний давлений, МПа	Резьба присоединения	Присоединение (расположение штуцера)
ТМ-521 Пх2,5	100	1	0…0,06 / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4	G½ / М20×1,5	радиальное

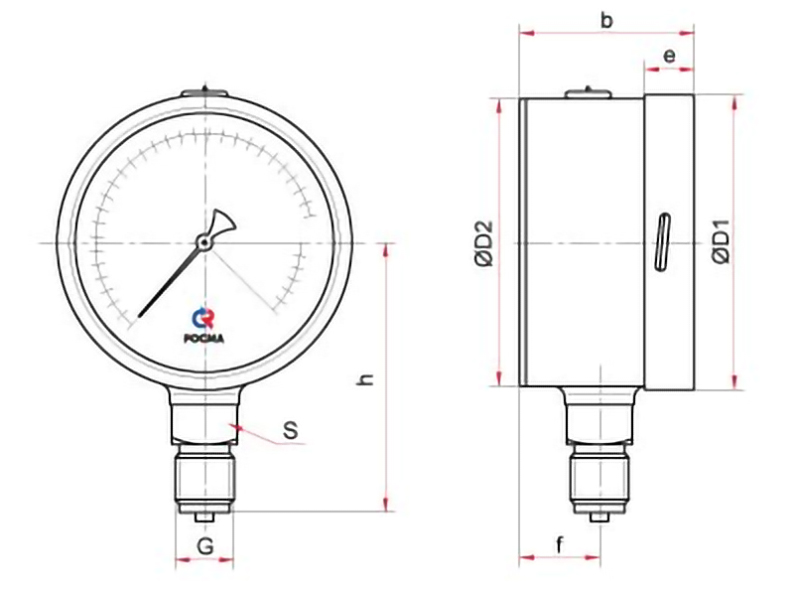

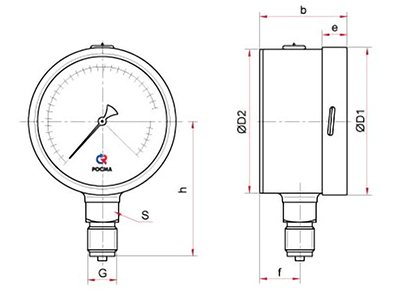

Габаритные размеры

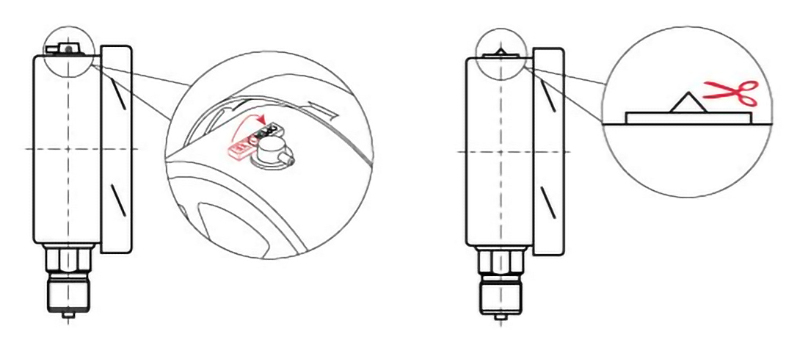

После монтажа необходимо открыть клапан на пробке прибора (положение OPEN) или проколоть/срезать специальный выступ (в зависимости от типа пробки)

Карта заказа
Тип	манометр	ТМ
Тип	мановакуумметр	ТМВ
Диаметр корпуса, мм	100	5
Диаметр корпуса, мм	150, 160	6
Материал корпуса	нержавеющая сталь	2
Материал штуцера и чувствительного элемента	нержавеющая сталь	1
Присоединение (расположение штуцера)	радиальное	Р
Гидрозаполнение	нет	0
	глицерин	1
	силикон	2
Электроконтактная приставка	нет	0
Диапазон показаний давлений, МПа	ТМ	0…0,06 / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4
Диапазон показаний давлений, МПа	ТМВ	−0,1…0,3 / 0,5 / 0,9 / 1,5 / 2,4
Резьба присоединения		G½; М20×1,5
Класс точности		1
С защитой от перегрузки		Пх2,5

Пример обозначения:

ТМ − 5 2 1 Р.00 (0−4 МПа) G½. 1,0 Пх2,5

Версия: 2022-12-21-ЛВС
