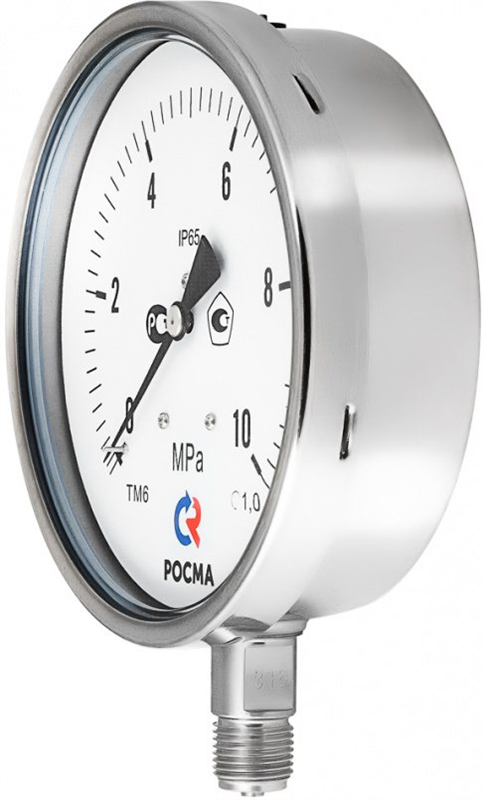

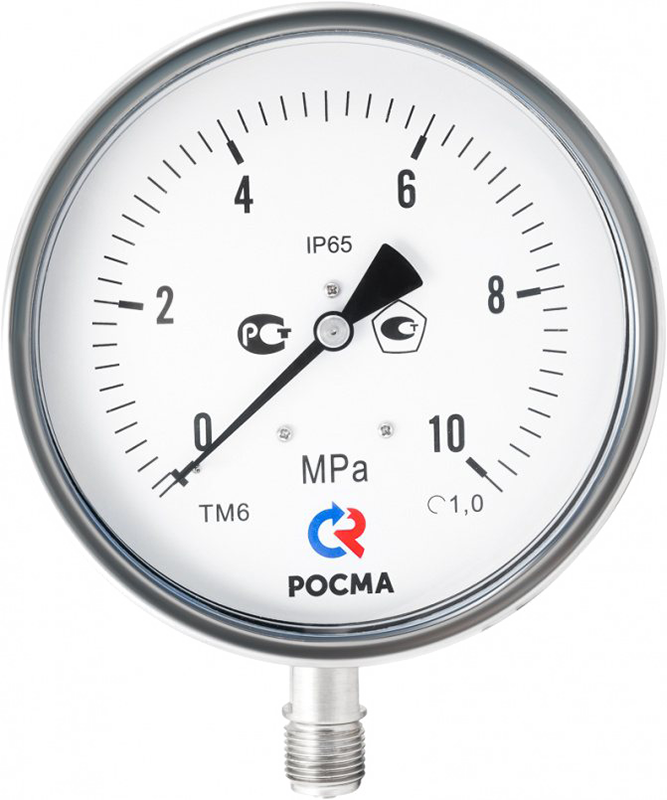

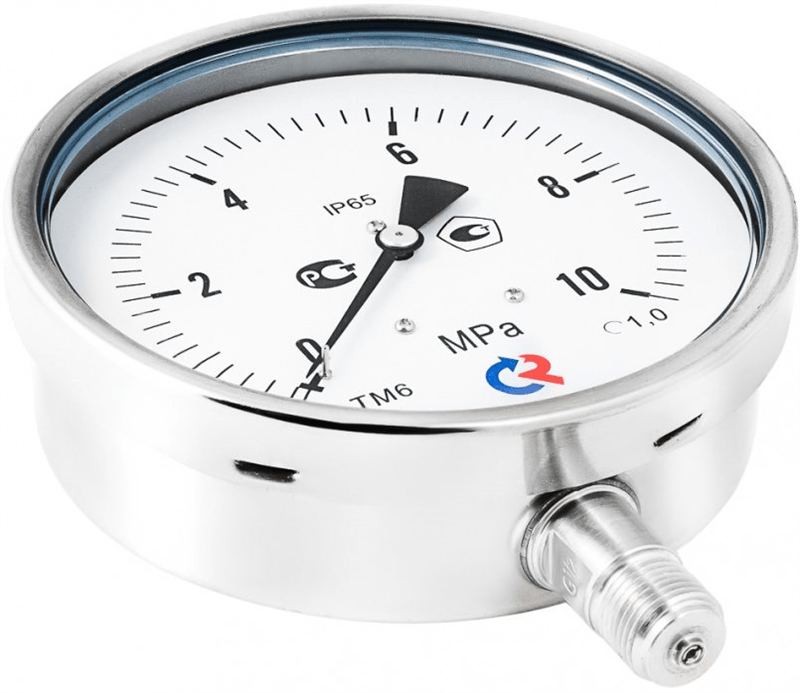

Манометр ТМ серии 621 (коррозионностойкие виброустойчивые)

Прибор ТМ-621 для измерения избыточного давления агрессивных жидких и газообразных, не вязких и не кристаллизующихся измеряемых сред с температурой до +200 °C

Область применения: теплоснабжение, водоснабжение, горнодобывающая промышленность, нефтехимическая промышленность, энергетика, машиностроение
Рабочая температура: −60…+200°C
Диапазон показаний давления: 0...100 МПа
Класс точности: 1,0
Диаметр корпуса: 150 мм
Тип присоединения: радиальное, осевое, эксцентрическое
Резьба присоединения: G½, М20×1,5
Повышенная виброустойчивость
Повышенная коррозиестойкость

В закладки

от 6 602 руб. Наличие: 1...2 недели Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

Манометр ТМ-621 коррозионностойкий выполнен полностью из нержавеющей стали. Применяется для измерения избыточного давления агрессивных жидких и газообразных, не вязких и не кристаллизующихся измеряемых сред с температурой до +200°C. Промышленные манометры ТМ-621 могут использоваться в условиях агрессивной окружающей среды, повышенной вибрации и при измерении переменного давления. Повышенная устойчивость к воздействию окружающей среды — степень защиты приборов IP65. Может использоваться в сборе с разделителем сред. При измерении давления с высокими динамическими нагрузками, прибор необходимо заполнить глицерином или силиконом. Прибор поставляется «сухой» (готовый к гидрозаполнению) или заполненный глицерином / силиконом (виброустойчивый) по требованию заказчика.

При измерении давления с высокими динамическими нагрузками прибор необходимо заполнить глицерином или силиконом

Прибор поставляется "сухой" (готовый к гидрозаполнению) или заполненный глицерином (силиконом) по требованию заказчика. Температура окружающей среды при эксплуатации манометров с заполнением глицерином от −20 до +60°C, силиконом — от −60 до +60°C.Технические характеристики:

Параметр	Значение
Диаметр корпуса	150 мм
Класс точности	1,0
Диапазон показаний давлений	0…0,06 МПа / 0,1 МПа / 0,16 МПа / 0,25 МПа / 0,4 МПа / 0,6 МПа / 1 МПа / 1,6 МПа / 2,5 МПа / 4 МПа / 6 МПа / 10 МПа / 16 МПа / 25 МПа / 40 МПа / 60 МПа / 100 МПа
Рабочие диапазоны - Постоянная нагрузка - Переменная нагрузка - Кратковременная нагрузка	¾ шкалы ⅔ шкалы 110% шкалы
Диапазон рабочих температур - Окружающая среда: - без заполнения - с заполнением глицерином ПК-94 - с заполнением силиконом ПМС-50 - Измеряемая среда: - без заполнения - с заполнением глицерином ПК-94 - с заполнением силиконом ПМС-50	−60…+60°C −20…+60°C −60…+60°C −60…+200°C −20…+100°C −60…+150°C
Корпус	IP65, нержавеющая сталь 08Х17Н13М2 Опция: IP67
Кольцо	Нержавеющая сталь 08Х17Н13М2 байонетное завальцованное
Чувствительный элемент	Нержавеющая сталь 08Х17Н13М2
Трибко-секторный механизм	Нержавеющая сталь 08Х17Н13М2
Циферблат	Алюминий, шкала черная на белом фоне
Стекло	Органическое Опция: минеральное многослойное безопасное — триплекс
Корректор нуля	Опция: на стрелке
Присоединение	Радиальное Осевое Эксцентрическое
Резьба присоединения	G½ / М20×1,5
Межповерочный интервал	2 года
Климатическое исполнение	Группа Д2 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 1.1 по ГОСТ 15150
Техническая документация	ТУ 4212-001-4719015564-2008 ГОСТ 2405–88

Модели:

Тип	Диаметр корпуса, мм	Класс точности	Диапазон показаний давлений, МПа	Резьба присоединения	Присоединение (расположение штуцера)
ТМ-621	150 / 160*	1	0…0,06	G½ / М20×1,5	радиальное
			0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10		радиальное
					эксцентрическое
			0…16 / 25 / 40 / 60		радиальное
			0…16 / 25 / 40 / 60		эксцентрическое
			0…100		радиальное
			0…100		эксцентрическое

Габаритные размеры
Радиальное присоединение

Габаритные размеры
Осевое

Габаритные размеры
Эксцентрическое

После монтажа необходимо открыть клапан на пробке прибора (положение OPEN) или проколоть/срезать специальный выступ (в зависимости от типа пробки)

Карта заказа
Тип	манометр	ТМ
	вакуумметр	ТВ
	мановакуумметр	ТМВ
Диаметр корпуса, мм	40	1
	50	2
	63	3
	100	5
	150, 160	6
Материал корпуса	нержавеющая сталь	2
Материал штуцера и чувствительного элемента	нержавеющая сталь	1
Присоединение (расположение штуцера)	радиальное	Р
	радиальное со скобой	РС
	радиальное с задним фланцем	РКТ
	осевое	Т
	осевое со скобой	ТС
	осевое с передним фланцем	ТКП
	осевое с задним фланцем	ТКТ
	эксцентрическое	ТЭ
	эксцентрическое со скобой	ТЭС
	эксцентрическое с передним фланцем	ТЭКП
	эксцентрическое с задним фланцем	ТЭКТ
Гидрозаполнение	нет	0
	глицерин	1
	силикон	2
Электроконтактная приставка	нет	0
Диапазон показаний давлений, МПа	ТМ	0…0,06 / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100
	ТВ	−0,1…0
	ТМВ	−0,1…0,06 / 0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4
Резьба присоединения	Ø100, 150, 160	G½; М20×1,5
	Ø63	G¼; М12×1,5
	Ø50	G¼; М12×1,5
	Ø40	G⅛; М10×1
Класс точности	Ø100, 150, 160	1
	Ø63	1,5
	Ø40, 50	2,5
Опция	Ø63	–
Опция	Ø63	Байонет

Пример обозначения:

ТМ − 5 2 1 Р.10 (0−1,6 МПа) G½. 1,0

Версия: 2022-12-20-ЛВС

Артикул	Шкала	Штуцер	Срок поставки	Стоимость
0…0,06 Мпа 0…0,1 Мпа 0…0,16 Мпа 0…0,25 Мпа 0…0,4 Мпа 0…0,6 Мпа 0…1 Мпа 0…1,6 Мпа 0…2,5 Мпа 0…4 Мпа 0…6 Мпа 0…10 Мпа 0…16 Мпа 0…25 Мпа 0…40 Мпа 0…60 Мпа 0…100 Мпа	G1/2, радиальный M20x1,5, радиальный G1/2, осевой M20x1,5, осевой G1/2, эксцентрический M20x1,5, эксцентрический

Артикул	Шкала	Штуцер	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Шкала	Штуцер	Срок поставки	Стоимость
Q21684	0…0,06 Мпа	G1/2, радиальный	1...2 недели	7105 руб. – +
Q21685	0…0,1 Мпа	G1/2, радиальный	1...2 недели	6602 руб. – +
Q21686	0…0,16 Мпа	G1/2, радиальный	1...2 недели	6602 руб. – +
Q21687	0…0,25 Мпа	G1/2, радиальный	1...2 недели	6602 руб. – +
Q21688	0…0,4 Мпа	G1/2, радиальный	1...2 недели	6602 руб. – +
Q21689	0…0,6 Мпа	G1/2, радиальный	1...2 недели	6602 руб. – +
Q21690	0…1 Мпа	G1/2, радиальный	1...2 недели	6602 руб. – +
Q21691	0…1,6 Мпа	G1/2, радиальный	1...2 недели	6602 руб. – +
Q21692	0…2,5 Мпа	G1/2, радиальный	1...2 недели	6602 руб. – +
Q21693	0…4 Мпа	G1/2, радиальный	1...2 недели	6602 руб. – +
Q21694	0…6 Мпа	G1/2, радиальный	1...2 недели	6602 руб. – +
Q21695	0…10 Мпа	G1/2, радиальный	1...2 недели	6602 руб. – +
Q21696	0…16 Мпа	G1/2, радиальный	1...2 недели	6642 руб. – +
Q21697	0…25 Мпа	G1/2, радиальный	1...2 недели	6642 руб. – +
Q21698	0…40 Мпа	G1/2, радиальный	1...2 недели	6642 руб. – +
Q21699	0…60 Мпа	G1/2, радиальный	1...2 недели	6642 руб. – +
Q21700	0…100 Мпа	G1/2, радиальный	1...2 недели	7554 руб. – +
Q21701	0…0,06 Мпа	M20x1,5, радиальный	1...2 недели	7105 руб. – +
Q21702	0…0,1 Мпа	M20x1,5, радиальный	1...2 недели	6602 руб. – +
Q21703	0…0,16 Мпа	M20x1,5, радиальный	1...2 недели	6602 руб. – +
Q21704	0…0,25 Мпа	M20x1,5, радиальный	1...2 недели	6602 руб. – +
Q21705	0…0,4 Мпа	M20x1,5, радиальный	1...2 недели	6602 руб. – +
Q21706	0…0,6 Мпа	M20x1,5, радиальный	1...2 недели	6602 руб. – +
Q21707	0…1 Мпа	M20x1,5, радиальный	1...2 недели	6602 руб. – +
Q21708	0…1,6 Мпа	M20x1,5, радиальный	1...2 недели	6602 руб. – +
Q21709	0…2,5 Мпа	M20x1,5, радиальный	1...2 недели	6602 руб. – +
Q21710	0…4 Мпа	M20x1,5, радиальный	1...2 недели	6602 руб. – +
Q21711	0…6 Мпа	M20x1,5, радиальный	1...2 недели	6602 руб. – +
Q21712	0…10 Мпа	M20x1,5, радиальный	1...2 недели	6602 руб. – +
Q21713	0…16 Мпа	M20x1,5, радиальный	1...2 недели	6642 руб. – +
Q21714	0…25 Мпа	M20x1,5, радиальный	1...2 недели	6642 руб. – +
Q21715	0…40 Мпа	M20x1,5, радиальный	1...2 недели	6642 руб. – +
Q21716	0…60 Мпа	M20x1,5, радиальный	1...2 недели	6642 руб. – +
Q21717	0…100 Мпа	M20x1,5, радиальный	1...2 недели	7554 руб. – +
Q21718	0…0,1 Мпа	G1/2, осевой	1...2 недели	7134 руб. – +
Q21719	0…0,16 Мпа	G1/2, осевой	1...2 недели	7134 руб. – +
Q21720	0…0,25 Мпа	G1/2, осевой	1...2 недели	7134 руб. – +
Q21721	0…0,4 Мпа	G1/2, осевой	1...2 недели	7134 руб. – +
Q21722	0…0,6 Мпа	G1/2, осевой	1...2 недели	7134 руб. – +
Q21723	0…1 Мпа	G1/2, осевой	1...2 недели	7134 руб. – +
Q21724	0…1,6 Мпа	G1/2, осевой	1...2 недели	7134 руб. – +
Q21725	0…2,5 Мпа	G1/2, осевой	1...2 недели	7134 руб. – +
Q21726	0…4 Мпа	G1/2, осевой	1...2 недели	7134 руб. – +
Q21727	0…6 Мпа	G1/2, осевой	1...2 недели	7134 руб. – +
Q21728	0…10 Мпа	G1/2, осевой	1...2 недели	7134 руб. – +
Q21729	0…16 Мпа	G1/2, осевой	1...2 недели	7224 руб. – +
Q21730	0…25 Мпа	G1/2, осевой	1...2 недели	7224 руб. – +
Q21731	0…40 Мпа	G1/2, осевой	1...2 недели	7224 руб. – +
Q21732	0…60 Мпа	G1/2, осевой	1...2 недели	7224 руб. – +
Q21733	0…100 Мпа	G1/2, осевой	1...2 недели	8439 руб. – +
Q21734	0…0,1 Мпа	M20x1,5, осевой	1...2 недели	7134 руб. – +
Q21735	0…0,16 Мпа	M20x1,5, осевой	1...2 недели	7134 руб. – +
Q21736	0…0,25 Мпа	M20x1,5, осевой	1...2 недели	7134 руб. – +
Q21737	0…0,4 Мпа	M20x1,5, осевой	1...2 недели	7134 руб. – +
Q21738	0…0,6 Мпа	M20x1,5, осевой	1...2 недели	7134 руб. – +
Q21739	0…1 Мпа	M20x1,5, осевой	1...2 недели	7134 руб. – +
Q21740	0…1,6 Мпа	M20x1,5, осевой	1...2 недели	7134 руб. – +
Q21741	0…2,5 Мпа	M20x1,5, осевой	1...2 недели	7134 руб. – +
Q21742	0…4 Мпа	M20x1,5, осевой	1...2 недели	7134 руб. – +
Q21743	0…6 Мпа	M20x1,5, осевой	1...2 недели	7134 руб. – +
Q21744	0…10 Мпа	M20x1,5, осевой	1...2 недели	7134 руб. – +
Q21745	0…16 Мпа	M20x1,5, осевой	1...2 недели	7224 руб. – +
Q21746	0…25 Мпа	M20x1,5, осевой	1...2 недели	7224 руб. – +
Q21747	0…40 Мпа	M20x1,5, осевой	1...2 недели	7224 руб. – +
Q21748	0…60 Мпа	M20x1,5, осевой	1...2 недели	7224 руб. – +
Q21749	0…100 Мпа	M20x1,5, осевой	1...2 недели	8439 руб. – +
Q21750	0…0,1 Мпа	G1/2, эксцентрический	1...2 недели	7134 руб. – +
Q21751	0…0,16 Мпа	G1/2, эксцентрический	1...2 недели	7134 руб. – +
Q21752	0…0,25 Мпа	G1/2, эксцентрический	1...2 недели	7134 руб. – +
Q21753	0…0,4 Мпа	G1/2, эксцентрический	1...2 недели	7134 руб. – +
Q21754	0…0,6 Мпа	G1/2, эксцентрический	1...2 недели	7134 руб. – +
Q21755	0…1 Мпа	G1/2, эксцентрический	1...2 недели	7134 руб. – +
Q21756	0…1,6 Мпа	G1/2, эксцентрический	1...2 недели	7134 руб. – +
Q21757	0…2,5 Мпа	G1/2, эксцентрический	1...2 недели	7134 руб. – +
Q21758	0…4 Мпа	G1/2, эксцентрический	1...2 недели	7134 руб. – +
Q21759	0…6 Мпа	G1/2, эксцентрический	1...2 недели	7134 руб. – +
Q21760	0…10 Мпа	G1/2, эксцентрический	1...2 недели	7134 руб. – +
Q21761	0…16 Мпа	G1/2, эксцентрический	1...2 недели	7224 руб. – +
Q21762	0…25 Мпа	G1/2, эксцентрический	1...2 недели	7224 руб. – +
Q21763	0…40 Мпа	G1/2, эксцентрический	1...2 недели	7224 руб. – +
Q21764	0…60 Мпа	G1/2, эксцентрический	1...2 недели	7224 руб. – +
Q21765	0…100 Мпа	G1/2, эксцентрический	1...2 недели	8439 руб. – +
Q21766	0…0,1 Мпа	M20x1,5, эксцентрический	1...2 недели	7134 руб. – +
Q21767	0…0,16 Мпа	M20x1,5, эксцентрический	1...2 недели	7134 руб. – +
Q21768	0…0,25 Мпа	M20x1,5, эксцентрический	1...2 недели	7134 руб. – +
Q21769	0…0,4 Мпа	M20x1,5, эксцентрический	1...2 недели	7134 руб. – +
Q21770	0…0,6 Мпа	M20x1,5, эксцентрический	1...2 недели	7134 руб. – +
Q21771	0…1 Мпа	M20x1,5, эксцентрический	1...2 недели	7134 руб. – +
Q21772	0…1,6 Мпа	M20x1,5, эксцентрический	1...2 недели	7134 руб. – +
Q21773	0…2,5 Мпа	M20x1,5, эксцентрический	1...2 недели	7134 руб. – +
Q21774	0…4 Мпа	M20x1,5, эксцентрический	1...2 недели	7134 руб. – +
Q21775	0…6 Мпа	M20x1,5, эксцентрический	1...2 недели	7134 руб. – +
Q21776	0…10 Мпа	M20x1,5, эксцентрический	1...2 недели	7134 руб. – +
Q21777	0…16 Мпа	M20x1,5, эксцентрический	1...2 недели	7224 руб. – +
Q21778	0…25 Мпа	M20x1,5, эксцентрический	1...2 недели	7224 руб. – +
Q21779	0…40 Мпа	M20x1,5, эксцентрический	1...2 недели	7224 руб. – +
Q21780	0…60 Мпа	M20x1,5, эксцентрический	1...2 недели	7224 руб. – +
Q21781	0…100 Мпа	M20x1,5, эксцентрический	1...2 недели	8439 руб. – +
