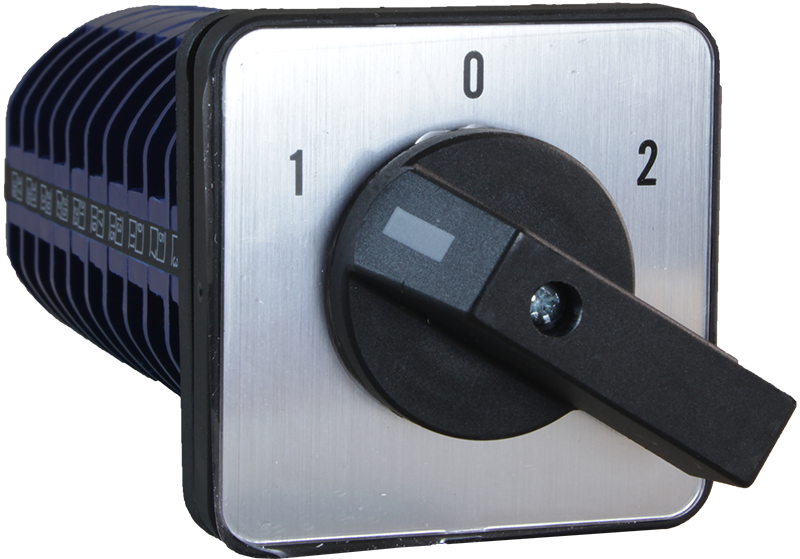

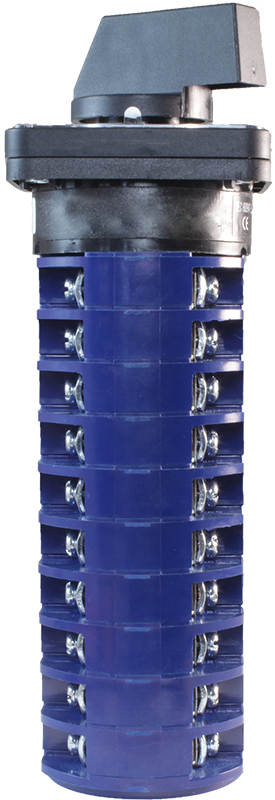

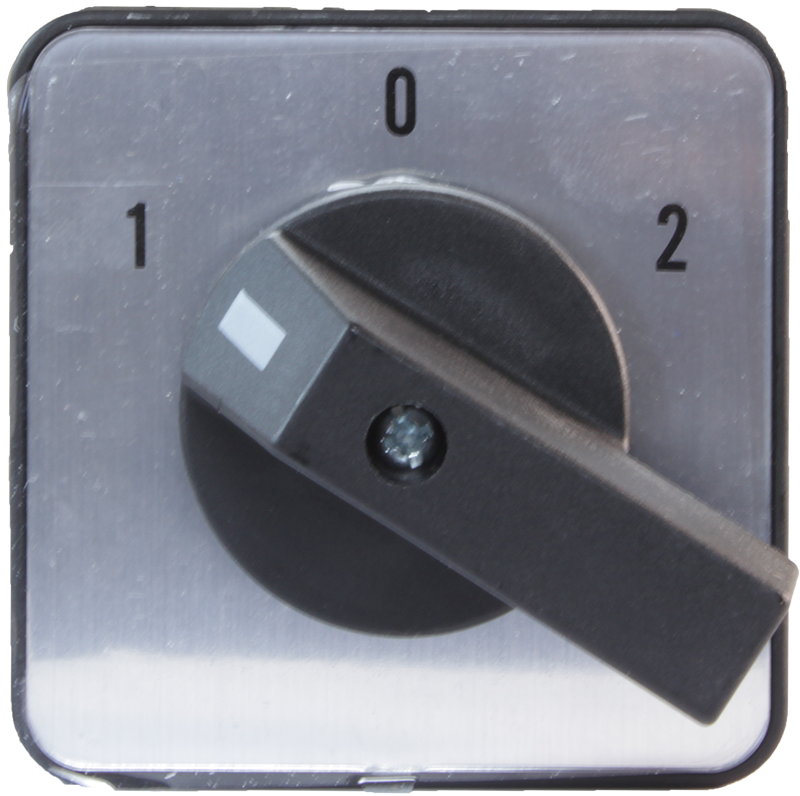

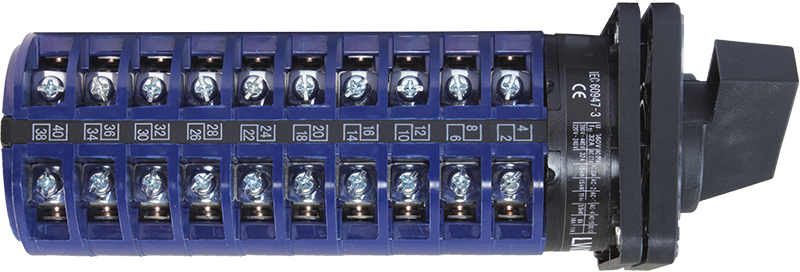

Кулачковый переключатель ПК-А26-3

Кулачковый переключатель предназначен для коммутации электрических цепей переменного тока напряжением до 440 В

Номинальный ток: 32 А
Количество положений: 3 (1-0-2)
Количество полюсов: 3, 4 или 10
Монтаж: на дверь или боковую стенку щита

В закладки

от 2 457 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (3)
Все модификации ()
Отзывы (0)

Кулачковый переключатель ПК-А26-3 предназначен для коммутации электрических цепей переменного тока напряжением до 440 В.

Переключатели кулачковые ПК-А – это механические устройства для коммутации напряжения, используются в качестве:
– главных выключателей (рубильников);
– переключателей в цепях управления, сигнализации, измерительных цепях;
– групповых переключателей (для соединения резисторов, нагревательных элементов и т.д.);
– переключателей для управления приводами на основе одно- и трехфазных двигателей

Особенности:

Преимущества кулачкового механизма:

– минимальное электрическое сопротивление замкнутого контакта;
– высокая скорость размыкания и замыкания контактов обеспечивает более быстрое гашение электрической дуги;
– большой ресурс работы (количество переключений до отказа)

Клеммы защищены от касания
Пластиковые части из негорючего самозатухающего пластика
Простой монтаж на переднюю или боковую панель щита
Крепление рукоятки и передней панели к корпусу одним винтом обеспечивает их быстрый съем и быстрый монтаж

Рекомендуется не менее одного раза в 6 месяцев протягивать зажимные винты клемм.
Для защиты оборудования от сверхтоков входные линии переключателя должны быть защищены предохранителями или автоматическими выключателями.

Параметры для различных категорий применения электрооборудования (AC-21, AC-23, AC-2, AC-3, AC-4) см. в таблице тех. характеристик.

Технические характеристики:

Параметр	Значение
Номинальный ток	32 А
Номинальное напряжение	240/440 В
Количество полюсов	3, 4, 10
Номин. рабочий ток при АС-21 240 В/440 В	32 А
Номин. рабочий ток при АС-23, АС-2 240 В/440 В	30 А
Номин. мощность при AC-23, АС-2 240 В	7,5 кВт
Номин. мощность при AC-23, АС-2 440 В	15 кВт
Номин. рабочий ток при АС-3 240 В/440 В	22 А
Номин. мощность при AC-3 240 В	5,5 кВт
Номин. мощность при AC-3 440 В	11 кВт
Номин. рабочий ток при АС-4 240 В/440 В	11 А
Номин. мощность при AC-4 240 В	2,7 кВт
Номин. мощность при AC-4 440 В	5,5 кВт
Количество положений	3 (1-0-2)
Мех. износостойкость	10⁵ циклов
Электрическая износостойкость	3×10⁴ циклов
Монтажное отверстие	∅ 10 мм
Пылевлагозащита	IP20 (со стороны передней панели) IP00 (со стороны контактов)
Температура эксплуатации	−25…+40°C

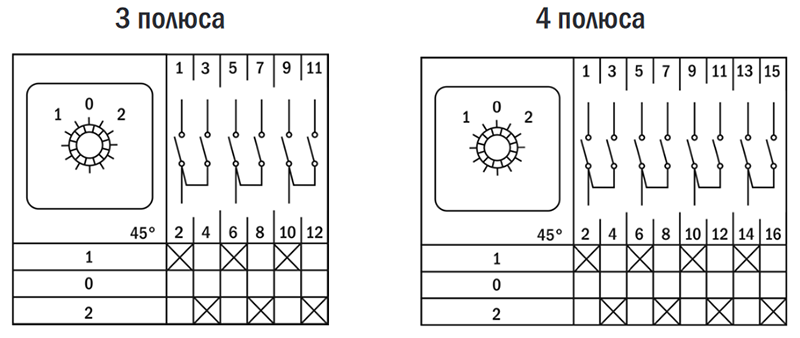

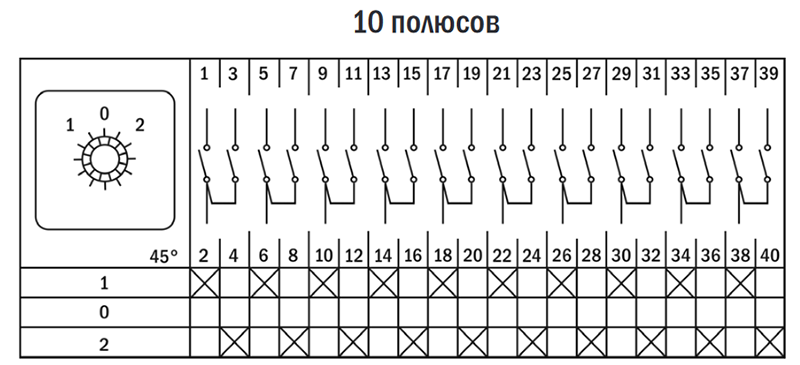

Схемы коммутации

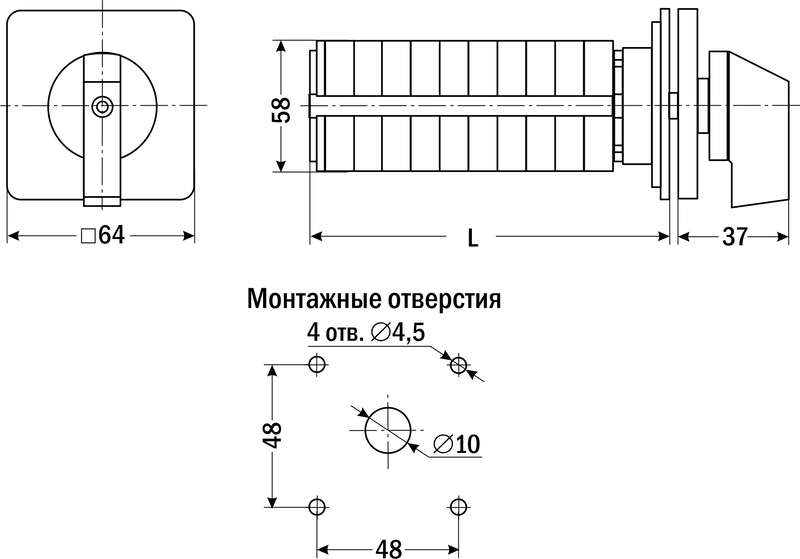

Габаритные размеры

Модель	Кол-во полюсов	Размеры, мм	Габаритные размеры, мм
Модель	Кол-во полюсов	L	Габаритные размеры, мм
ПК-А26-32-33	3	67	64×64×104
ПК-А26-32-43	4	78	64×64×115
ПК-А26-32-103	10	157	64×64×194

Версия: 2024-02-16-ШАР

Артикул	Полюсов	Срок поставки	Стоимость
3 4 10

Артикул	Полюсов	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Полюсов	Срок поставки	Стоимость
O95302	3	Со склада	2457 руб. – +
O95303	4	Со склада	2691 руб. – +
O95304	10	Со склада	4992 руб. – +

Артикул	Полюсов	Срок поставки	Стоимость
O95302	3	Со склада	2457 руб. – +
O95303	4	Со склада	2691 руб. – +
O95304	10	Со склада	4992 руб. – +
