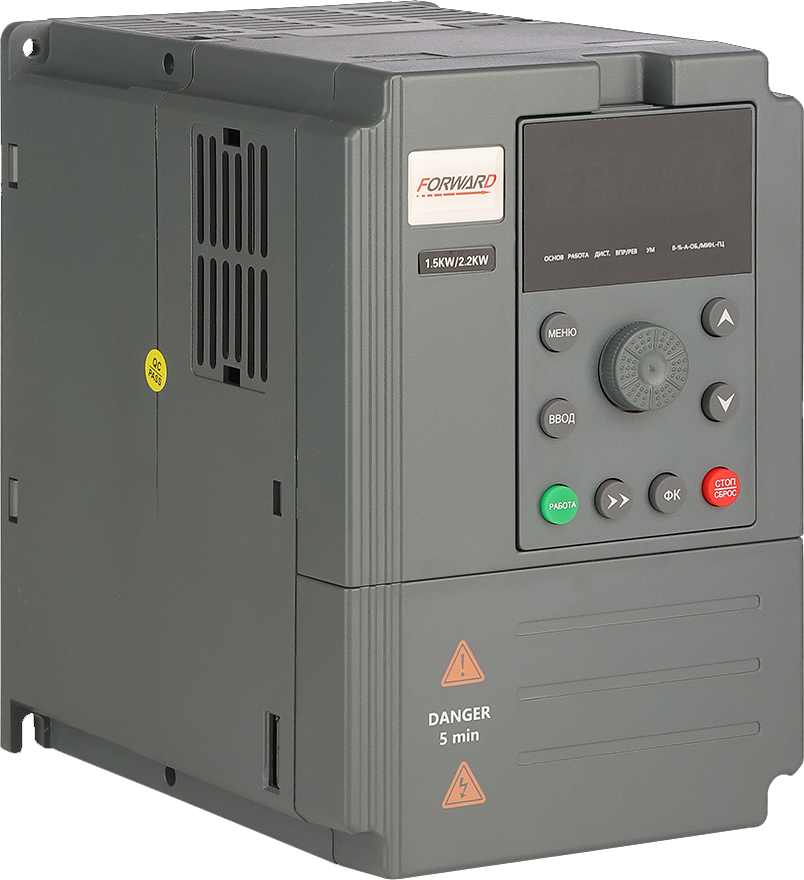

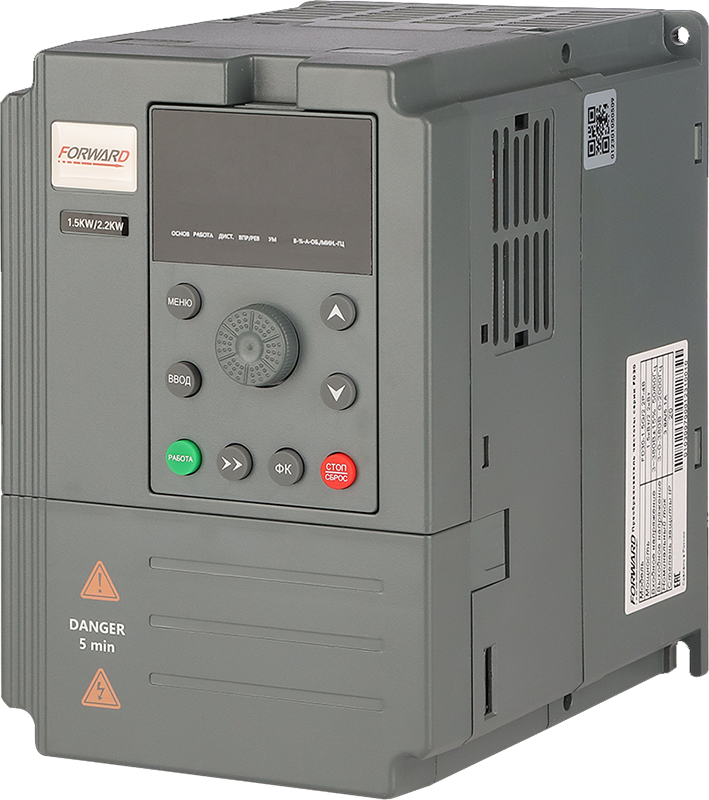

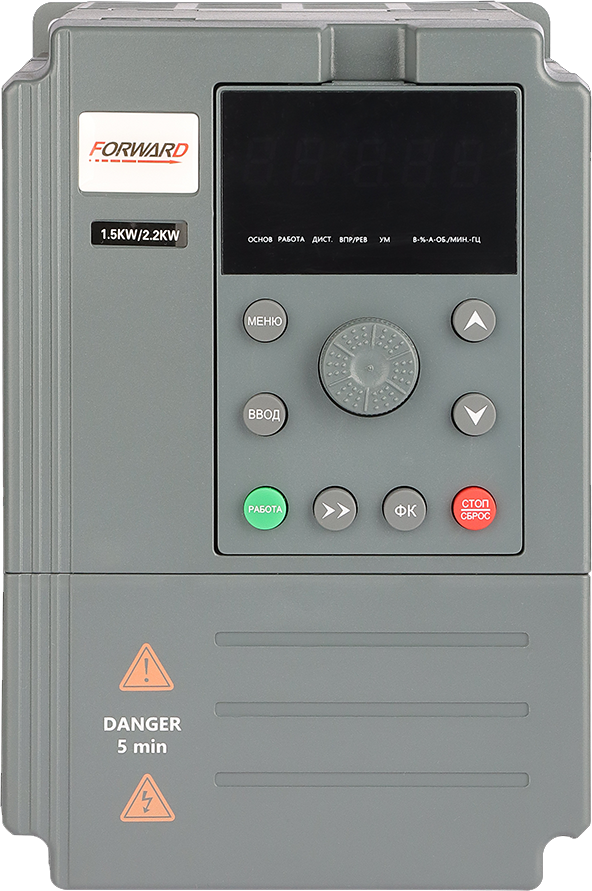

Преобразователи частоты серии FD30

Прибор для изменения скорости вращения вала трехфазных асинхронных электродвигателей

Выходная мощность: 1,5...500 кВт
Выходная частота: 0...300 Гц
Выходной ток: 3,8...860 А
Количество фаз: 3
Входы: 2 аналоговых (0...10 В, 4...20 мА), 6 дискретных
Выходы: 2 аналоговый (0...10 В, 4...20 мА), 2 дискретных, 2 реле
Реле: ~3 А, 250 В
Интерфейс: RS-485
Защита: IP20 (принудительное воздушное охлаждение)
Монтаж: в щит или на стену

В закладки

Цена обновляется Наличие: 1...2 недели Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

Преобразователи частоты FD30 – универсальное решение для управления асинхронными электродвигателями с расширенными функциональными возможностями и высокой надёжностью.

Широкий модельный ряд от 1,5 до 500 кВт с возможностью гибкой параметризации делает преобразователи частоты FD30 оптимальным выбором для различных промышленных применений.

Основные области применения:

Насосные станции и системы водоснабжения
Вентиляционные системы
Компрессорное оборудование
Конвейерные системы
Металлообрабатывающие станки
Текстильное оборудование
Прочие общепромышленные механизмы

Особенности:

Применение:

Плавное регулирование скорости вращения электродвигателя позволяет во многих случаях отказаться от использования редукторов, вариаторов, дросселей и другой регулирующей аппаратуры, что значительно упрощает управляемую механическую систему, повышает ее надежность и снижает эксплуатационные расходы.

Частотно регулируемое управление электродвигателем обеспечивает его плавный, без повышенных пусковых токов и механических ударов разгон и остановку, что снижает нагрузку на двигатель и связанные с ним передаточные механизмы, увеличивает срок их эксплуатации. При этом появляется возможность, по условиям поставленной задачи, регулирования частоты вращения и крутящего момента приводных двигателей агрегатов и технологического оборудования.

Встроенный ПИД-регулятор позволяет реализовать системы регулирования скорости управляемых двигателей и связанных с ним технологических процессов.

Применение обратной связи, в системах с преобразователем частоты, обеспечивает качественное поддержание скорости двигателя или регулируемого технологического параметра при переменных нагрузках и других возмущающих воздействиях.

Технические характеристики:

Параметр	Значение
Входные характеристики
Номинальное напряжения	Трёхфазное ~380 В ±15% 50/60 ±5%
Выходные характеристики
Выходное напряжение	0...входное напряжение
Выходная частота	0,00...300,00 Гц
Точность регулирования частоты на выходе	±0,5% от максимального значения частоты в режиме управления напряжение/частота (V/F) ±0,2% от максимального значения частоты в векторном режиме управления без датчиков обратной связи
Перегрузочная способность	150% в течении 60 с 180% в течении 3 с
Основные показатели регулирования
Тип двигателя	Асинхронный
Режим управления двигателем	Управление напряжением/частотой (V/F) Векторное управление без датчиков обратной связи Регулирование крутящего момента
Тип модуляции	Оптимизированная пространственно-векторная ШИМ
Частота ШИМ	1...6 кГц, частота ШИМ автоматически регулируется в зависимости от температуры и характеристик нагрузки
Диапазон регулирования скорости	1:100 в режиме управления напряжение/частота 1:200 в векторном режиме управления без датчиков обратной связи
Пусковой момент	0,25 Гц/150% (в векторном режиме управление без датчиков обратной связи) 0,5 Гц/150% (в режиме управления напряжение/частота)
Шаг задания частоты	Цифровая настройка: 0,01 Гц Аналоговая настройка: 0,025% от максимальной частоты
Основные функции
Тормозной модуль	1,5...22 кВт: стандартный встроенный 30...37 кВт опция (возможность встроенного блока в ПЧ) >37 кВт использование внешнего тормозного модуля
Компенсация момента	Автоматическое повышение крутящего момента Повышение крутящего момента вручную: 0,1...30,0%
Кривая U/f	Три типа: линейная, многоточечная и прямоугольного типа (1,2 мощности, 1,4 мощности, 1,6 мощности, 1,8 мощности, прямоугольная)
Кривые разгона и торможения	Линейное изменение, S-образная кривая, многоточечное изменение
Простой ПЛК и многоступенчатая настройка оборотов	Можно задать до 16 скоростей через встроенный ПЛК или клеммы управления
Встроенный ПИД-регулятор	Встроенный ПИД-регулятор для управления параметрами процесса с обратной связью (такими как давление, температура, расход и прочее)
Регулирование времени/длины/счёт импульсов	Функция управления временем/длиной/подсчётом
Ограничение крутящего момента	Автоматическое ограничение крутящего момента и предотвращение частых отключений ввиду перегрузки по току во время рабочего процесса
Управление остановом при перенапряжении и перегрузке по току	Автоматическое ограничение тока и уровня напряжения во время рабочего процесса, предотвращение частых отключений ввиду перегрузки по току и перенапряжению
Функция защиты от сбоев	Комплексная защита включает в себя защиту от сверхтока, перенапряжения, пониженного напряжения, перегрева, неисправной выходной фазы, перегрузки, короткого замыкания и прочего. Имеется регистрация состояния ПЧ во время возникновения неисправности и имеет функцию автоматического сброса неисправности
Способ управления	Управление с панели управления Управление с клемм управления Управление при помощи встроенного интерфейса Modbus RTU
Способ регулировки частоты выходного напряжения	Цифровая настройка, аналоговая настройка, настройка частоты импульсов, настройка при помощи интерфейса Modbus RTU, многоступенчатая настройка, простой ПЛК, ПИД-регулятор
Входы	2 программируемых аналоговых входа: AI1 и AI2 (0...10 В или 4...20 мА) 6 программируемых дискретных входов: DI1...DI6, DI5 можно использовать в качестве входной клеммы высокочастотного импульса до 100 кГц
Источники команд управления	Панель управления, дискретных вход, протокол связи (Modbus)
Выходы	2 программируемых аналоговых выхода 0...10 В или 0...20 мА 2 программируемых дискретных выхода с открытым коллектором (выход FM-COM может быть использован в качестве высокочастотного импульсного с частотой до 100 кГц) 2 программируемых релейных выхода 3A/AC250V, 1A/DC30V
Обмен данными	Поддержка стандартного протокола связи MODBUS-RTU
Условия размещения и эксплуатации
Корпус	IP20 (принудительное воздушное охлаждение)
Максимальная высота	До 1000 м, свыше 1000 м снижение номинальной мощности, не более 3000 м
Рабочая температура	−10...50°C, исключая попадание прямых солнечных лучей
Относительная влажность	≤ 90% (без образования конденсата)
Вибрация	0,6g (5,9 м/c²)
Температура хранения	−20...60°C (без образования конденсата)
Монтаж	Настенный, в шкафу
Место установки	Без присутствия агрессивных и горючих газов, пыли и иных взвесей в воздухе, масляных паров

Модификации:

Модель	Ном. выходной ток, А	Ном. выходная мощность, кВт	Тормозной модуль	Дроссель звена постоянного тока	Габаритные размеры (В×Ш×Г), мм
FD30-1K5G-4B	3,8	1,5	Встроен	Внешний (опция)	186×125×164
FD30-2K2G-4B	5,1	2,2
FD30-4K0G-4B	9	4,0
FD30-5K5G-4B	13	5,5			248×160×183
FD30-7K5G-4B	17	7,5
FD30-11G-4B	25	11
FD30-15G-4B	32	15			322×208×192
FD30-18K5G-4B	37	18,5
FD30-22G-4B	45	22
FD30-30G-4	60	30	Внешний (опция)		463×285×228
FD30-37G-4	75	37			463×285×228
FD30-45G-4	91	45			600×385×265
FD30-55G-4	112	55
FD30-75G-4	150	75
FD30-90G-4	176	90			700×473×307
FD30-110G-4	210	110
FD30-132G-4	253	132
FD30-160G-4	304	160			930×579×380
FD30-185G-4	340	185
FD30-200G-4	377	200
FD30-220G-4	426	220			1060×650×377
FD30-250G-4	465	250
FD30-280-4	520	280
FD30-315G-4	585	315
FD30-355G-4	650	355			1360×800×388
FD30-400G-4	725	400
FD30-450G-4	820	450
FD30-500G-4	860	500			1175×840×400

* Внешний тормозной модуль для преобразователей частоты мощностью 30 кВт и более не входит в комплект поставки и приобретается отдельно.

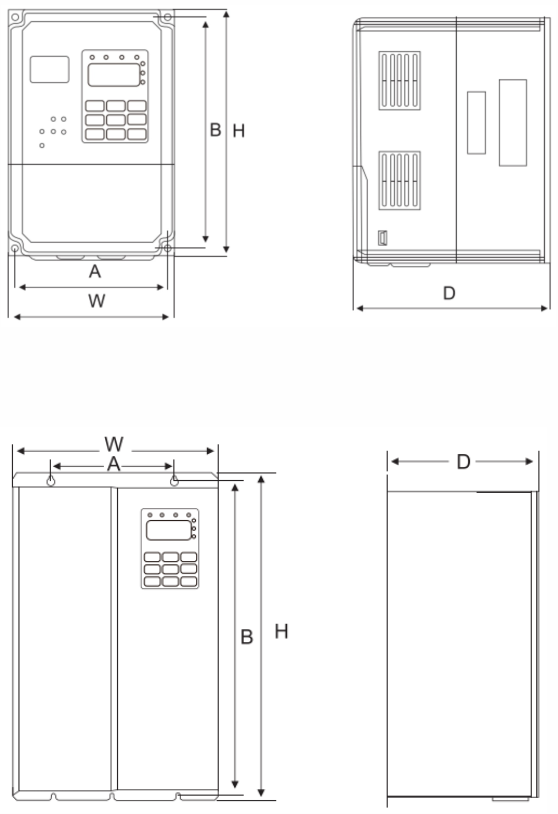

Габаритные размеры

Модель	Размеры, мм
Модель	A	B	H	W	D	Q
FD30-1K5G-4B FD30-2K2G-4B FD30-4K0G-4B	113	172	186	125	164	5
FD30-5K5G-4B FD30-7K5G-4B FD30-11G-4B	148	236	248	160	183	5
FD30-15G-4B FD30-18K5G-4B FD30-22G-4B	190	305	322	208	192	6
FD30-30G-4 FD30-37G-4	235	447	463	285	228	6,5
FD30-45G-4 FD30-55G-4 FD30-75G-4	260	580	600	385	265	7
FD30-90G-4 FD30-110G-4 FD30-132G-4	343	678	700	473	307	9
FD30-160G-4 FD30-185G-4 FD30-200G-4	449	903	930	579	380	12,5
FD30-220G-4 FD30-250G-4 FD30-280-4 FD30-315G-4	420	1030	1060	650	377	12,5
FD30-355G-4 FD30-400G-4 FD30-450G-4	520	1300	1360	800	388	12,5
FD30-500G-4	700	1130	1175	840	400	12,5

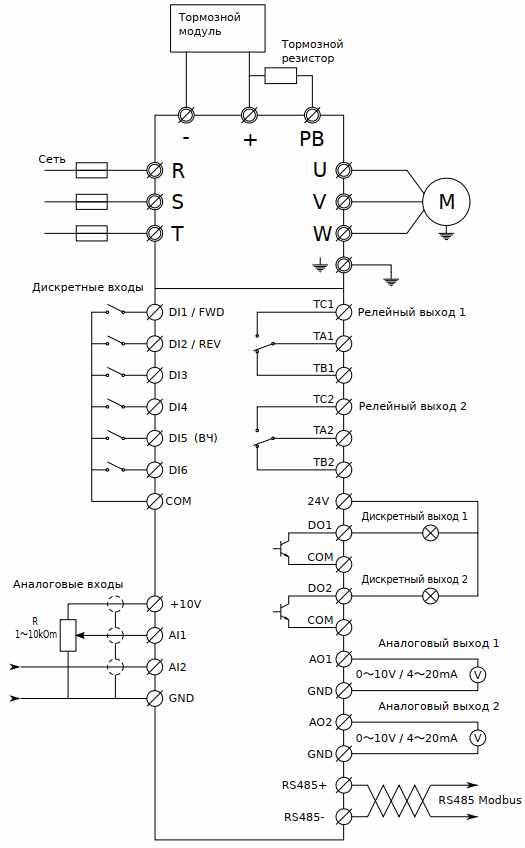

Схема подключения

Версия: 2025-05-25-КВА
