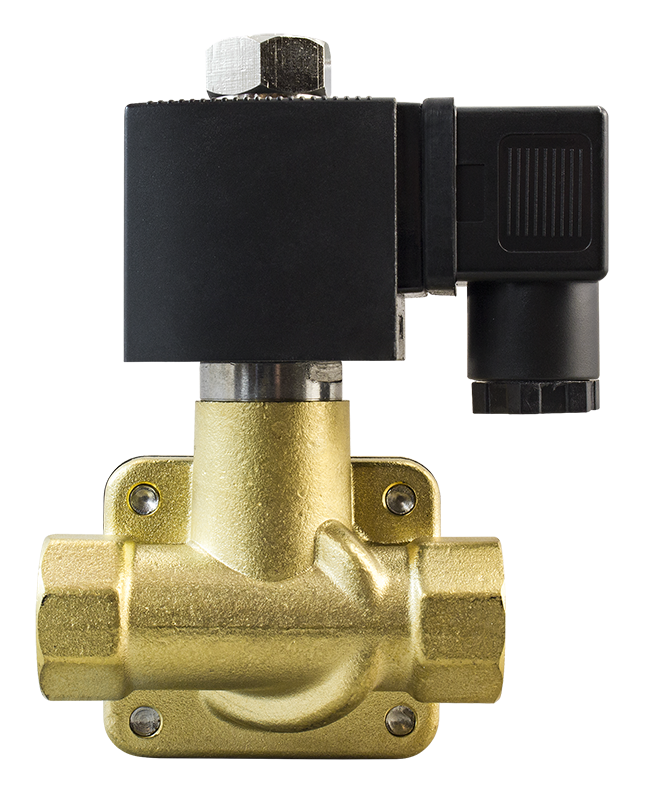

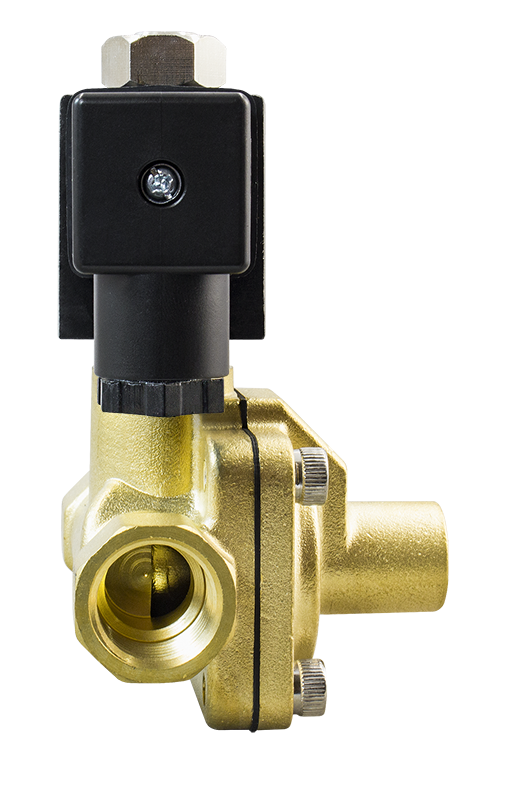

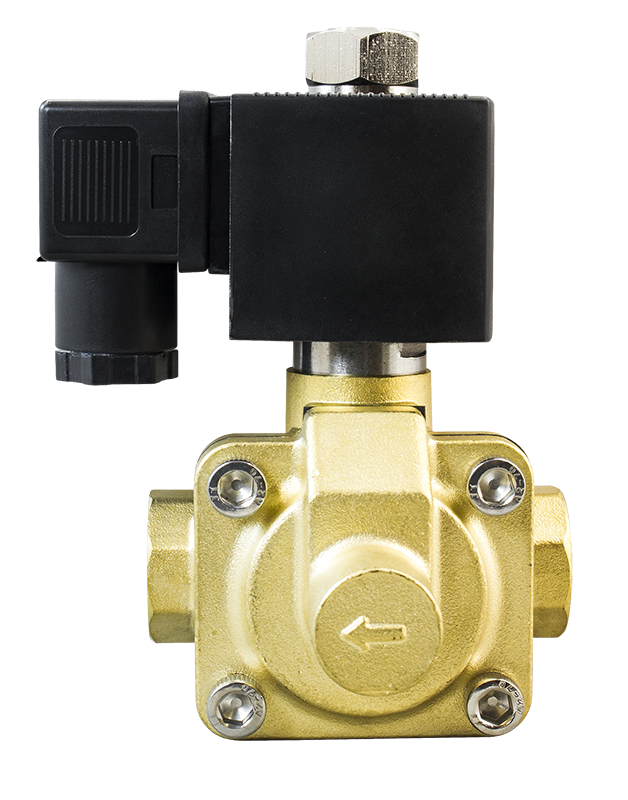

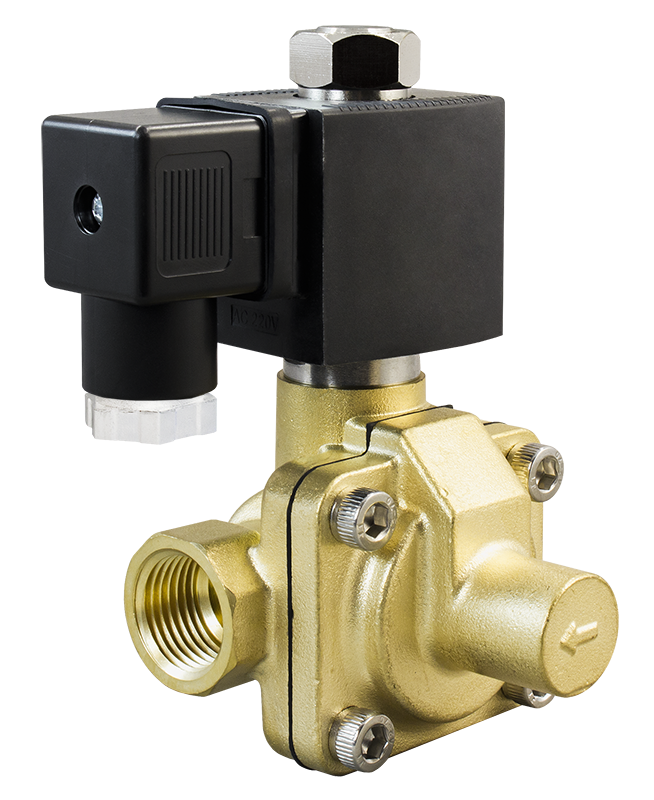

Клапан соленоидный нормально открытый непрямого действия с диафрагмой AR-YCB32 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
- Работа при высоком давлении до 1,6 МПа
- Защита трубопровода от гидравлических ударов благодаря специальной конструкции клапана
- Высокая износостойкость
Принцип действия и область применения:
Нормально открытый соленоидный клапан – это клапан, который при отсутствии напряжения на его индукционной катушке открыт для потока рабочей среды через него. При подаче напряжения на катушку магнитный клапан этого типа закрывается и остается закрытым все время, пока напряжение подается на катушку. При обрыве провода управляющего напряжения клапан будет открыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть открыт большую часть времени либо когда он обязательно должен быть открыт при отключении электропитания системы.
Технические характеристики:
Параметр
| Значение
|
Рабочая среда | Вода, горячая вода, воздух, инертные газы, масла
|
Материал | Корпуса: латунь
Уплотнения: VITON
|
Температура рабочей среды | −10...+120°С
|
Рабочее давление | 0,03...1,6 МПа
|
Диаметр условного прохода | 12...25 мм
|
Присоединение | Резьбовое G⅜"...G1"
|
Катушка | AS91HT, IP54
|
Питание | ~220 В, ~110 В, ~24 В
=24 В, =12 В, =6 В |
Мощность
| 20 ВА (AC), 14 Вт (DC) |
Модификации:
Модель | Ду, мм
| Kv, м³/ч | Присоединение | Pmin, МПа | Pmax, МПа | Вес, г
|
AR-YCB32-12-3/8-GBV | 12
| 3,9
| G⅜" | 0,03
| 1,6
| 800
|
AR-YCB32-15-1/2-GBV | 15 | 3,9 | G½" |
AR-YCB32-20-3/4-GBV
| 20 | 8
| G¾"
| 1000
|
AR-YCB32-25-1-GBV
| 25 | 10,3
| G1"
| 1200
|
Расшифровка обозначения на примере клапана AR-YCB32-12-3/8-XYZ:
AR-YCB32 – модель клапана.
12 – Ду, мм (диаметр условного отверстия).
3/8 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: B – латунь.
Z – материал уплотнения: V – VITON.

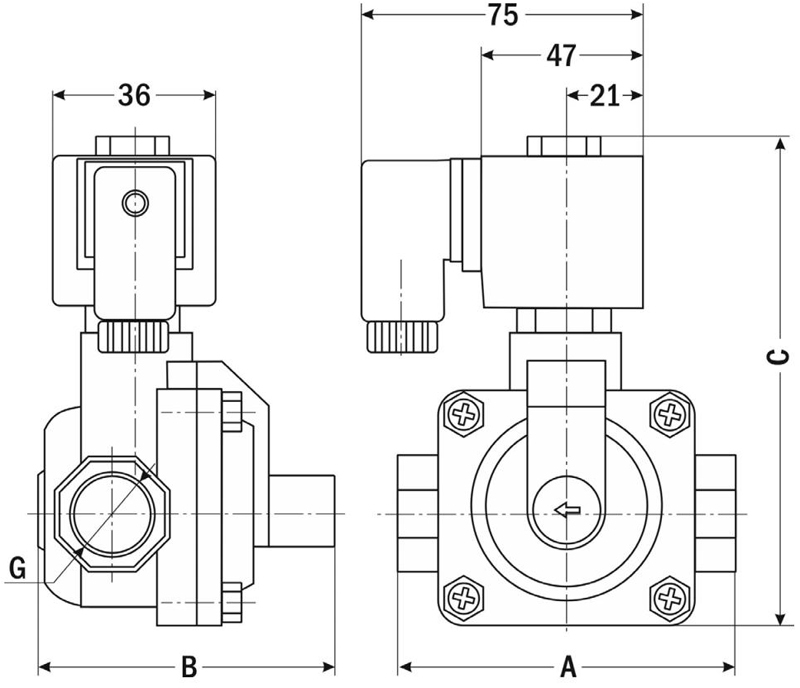

Габаритные размеры
|
|
Размер, мм | AR-YCB32-12 | AR-YCB32-15 | AR-YCB32-20 | AR-YCB32-25 |
A
| 70 | 70
| 83
| 100
|
B
| 65 | 65
| 73
| 80
|
C | 120 | 120
| 130
| 140
|
G
| ⅜"
| ½" | ¾" | 1" |
Версия: 2020-03-29-КВА
