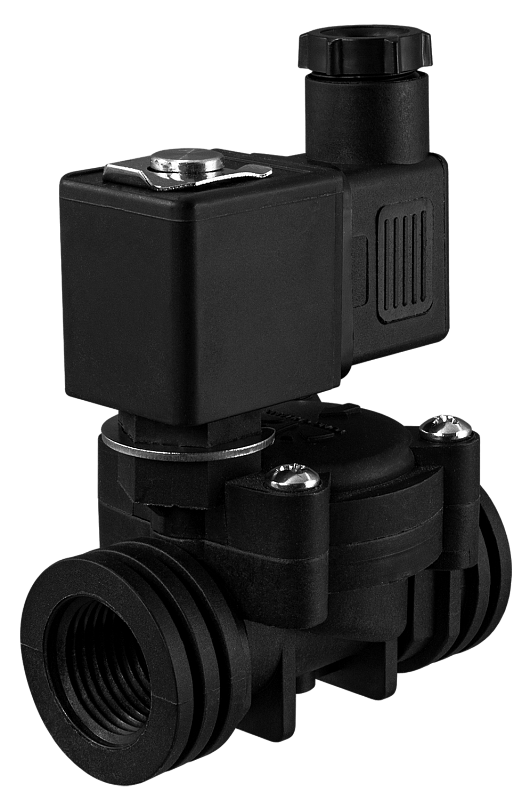

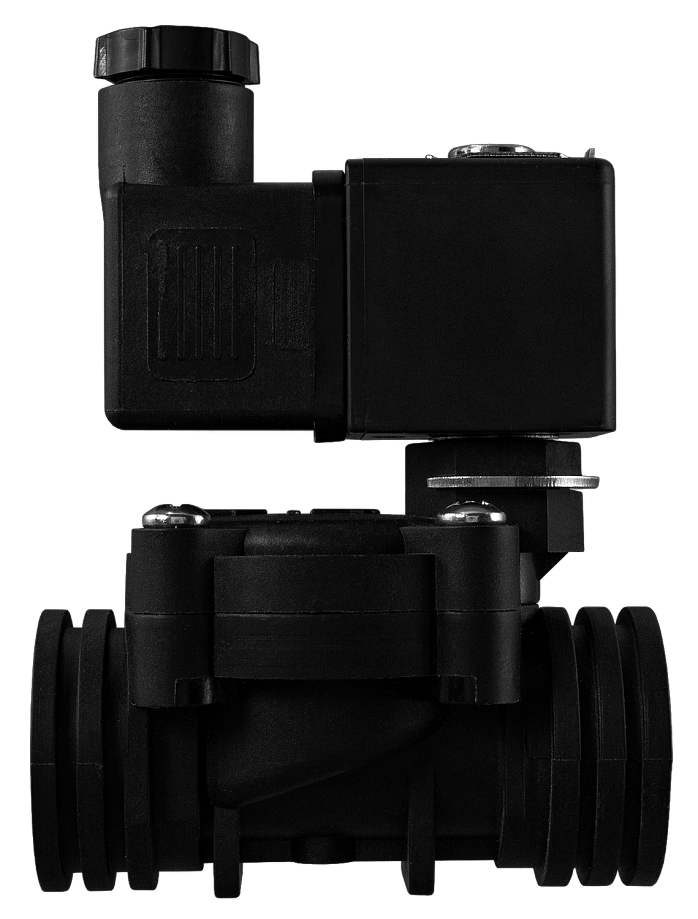

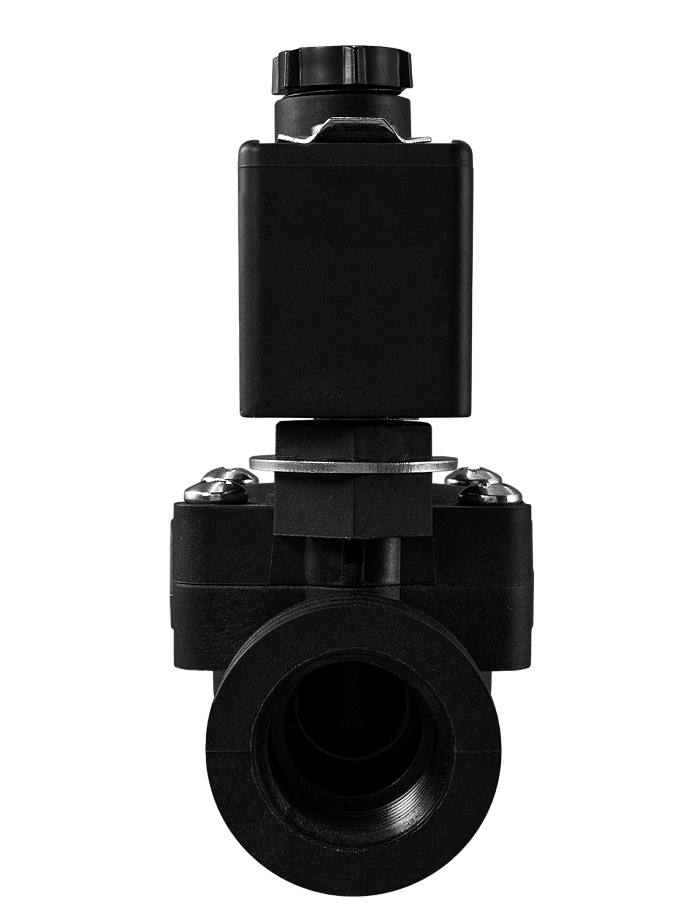

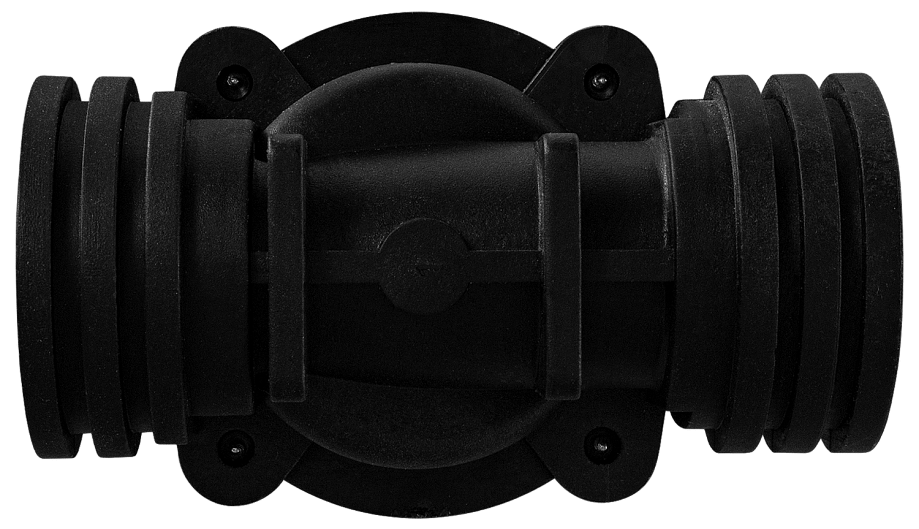

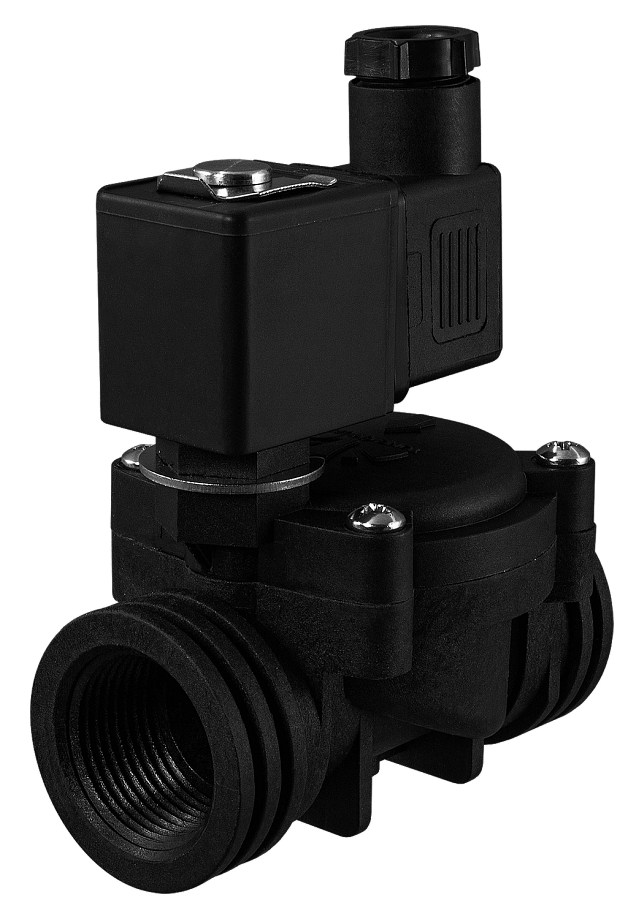

Клапан нормально закрытый AR-2D51

Клапан соленоидный нормально закрытый непрямого действия с диафрагмой для управления потоком рабочей среды в трубопроводе

Рабочая среда: вода, горячая вода, воздух, инертные газы, масла, спирт
Температура рабочей среды: −30...+150°С
Рабочее давление: 0,01...0,8 МПа
Диаметр условного прохода: 15 мм, 20 мм
Материал корпуса: нейлон
Материал уплотнения: VITON
Присоединение: резьбовое G½", G¾"

В закладки

от 2 939 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (10)
Все модификации ()
Отзывы (0)

Клапан соленоидный нормально закрытый непрямого действия с диафрагмой AR-2D51 предназначен для управления потоком рабочей среды в трубопроводе

Особенности:

Защита трубопровода от гидравлических ударов благодаря специальной конструкции клапана
Высокая частота срабатывания
Долгий срок службы
Пластиковый корпус

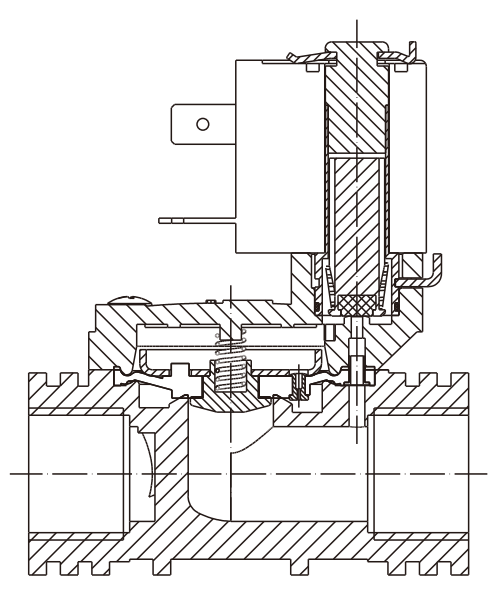

Принцип действия и область применения:

Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения
клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение этого типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.

Для защиты клапана от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием соленоидного клапана.
Для герметизации резьбовых металлических соединений рекомендуется использование анаэробных герметиков.

Технические характеристики:

Параметр		Значение
Рабочая среда		Вода, горячая вода, воздух, инертные газы, масла, спирт
Материал	корпуса	Нейлон
	уплотнения	VITON
Температура рабочей среды		−30...+150°С
Рабочее давление		0,01...0,8 МПа
Диаметр условного прохода		15 мм, 20 мм
Присоединение		Резьбовое G½", G¾"
Катушка		AS61H, IP65	AS72B, IP65
Питание		~220 В, ~110 В, ~24 В, =24 В, =12 В	~220 В
Мощность		10 ВА (AC), 10 Вт (DC)	10 ВА (AC)

Модификации:

Модель	Ду, мм	Дэф, мм	Kv, м³/ч	Присоединение	Pmin, МПа	Pmax, МПа	Катушка
Модель	Ду, мм	AR-2D51-15/13-1/2-GLV	Kv, м³/ч	15	Pmin, МПа	Pmax, МПа	Катушка	13	4,1	½"	0,01	0,8	AS61H AS72B
AR-2D51-20/18-3/4-GLV	20	18	6,5	¾"							0,01	0,8	AS61H AS72B

Расшифровка обозначения на примере клапана AR2D51-15/13-1/2-GLV:
AR-2D51 – модель клапана.
15 – диаметр условного прохода в мм.
13 – эффективный диаметр в мм, если Дэф<Ду.
1/2 – размер резьбы, в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: L – нейлон.
Z – материал уплотнения: V – VITON.

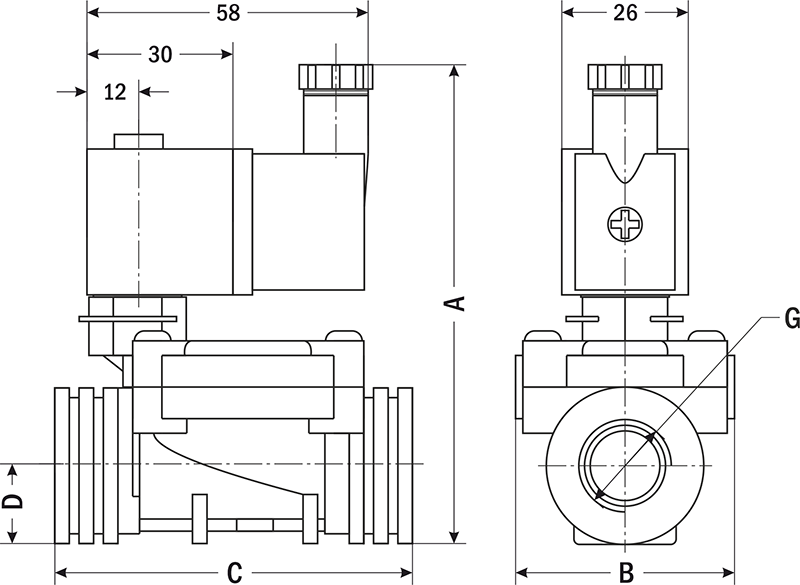

Габаритные размеры

	AR-2D51
Размер, мм	-15	-20
A	97,5	105
B	45	55
C	70	80
D	16	19
G	½"	¾"
Вес, г	201	243

Версия: 2024-01-26-ЛВС

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	25.01.2024	0.48 Мб

Артикул	Диаметр условного прохода,мм	Модель катушки	Питание, В	Срок поставки	Стоимость
15 20	AS61H AS72B	~220 ~110 ~24 =24 =12

Артикул	Диаметр условного прохода,мм	Модель катушки	Питание, В	Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Диаметр условного прохода,мм	Модель катушки	Питание, В	Срок поставки	Стоимость
O42806	15	AS61H	~220	Со склада	2939 руб. – +
O42810	15	AS61H	~110	Со склада (комплектация 1..72 часа)	3039 руб. – +
O42812	15	AS61H	~24	Со склада (комплектация 1..72 часа)	3039 руб. – +
O42816	15	AS61H	=12	Со склада (комплектация 1..72 часа)	3039 руб. – +
O42808	15	AS72B	~220	Со склада (комплектация 1..72 часа)	3251 руб. – +
O42807	20	AS61H	~220	Со склада	3458 руб. – +
O42811	20	AS61H	~110	Со склада (комплектация 1..72 часа)	3558 руб. – +
O42813	20	AS61H	~24	Со склада (комплектация 1..72 часа)	3558 руб. – +
O42817	20	AS61H	=12	Со склада	3558 руб. – +
O42809	20	AS72B	~220	Со склада (комплектация 1..72 часа)	3770 руб. – +

Артикул	Диаметр условного прохода,мм	Модель катушки	Питание, В	Срок поставки	Стоимость
O42806	15	AS61H	~220	Со склада	2939 руб. – +
O42810	15	AS61H	~110	Со склада (комплектация 1..72 часа)	3039 руб. – +
O42812	15	AS61H	~24	Со склада (комплектация 1..72 часа)	3039 руб. – +
O42814	15	AS61H	=24	Под заказ к 2026.03.30	3039 руб. – +
O42816	15	AS61H	=12	Со склада (комплектация 1..72 часа)	3039 руб. – +
O42808	15	AS72B	~220	Со склада (комплектация 1..72 часа)	3251 руб. – +
O42807	20	AS61H	~220	Со склада	3458 руб. – +
O42811	20	AS61H	~110	Со склада (комплектация 1..72 часа)	3558 руб. – +
O42813	20	AS61H	~24	Со склада (комплектация 1..72 часа)	3558 руб. – +
O42815	20	AS61H	=24	Под заказ к 2026.03.30	3558 руб. – +
O42817	20	AS61H	=12	Со склада	3558 руб. – +
O42809	20	AS72B	~220	Со склада (комплектация 1..72 часа)	3770 руб. – +
