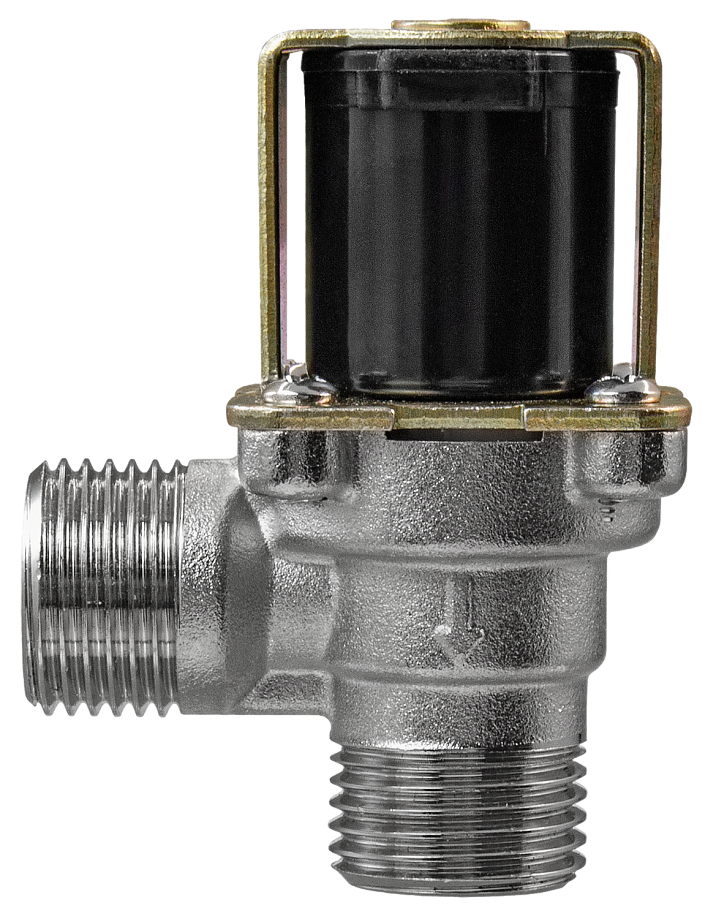

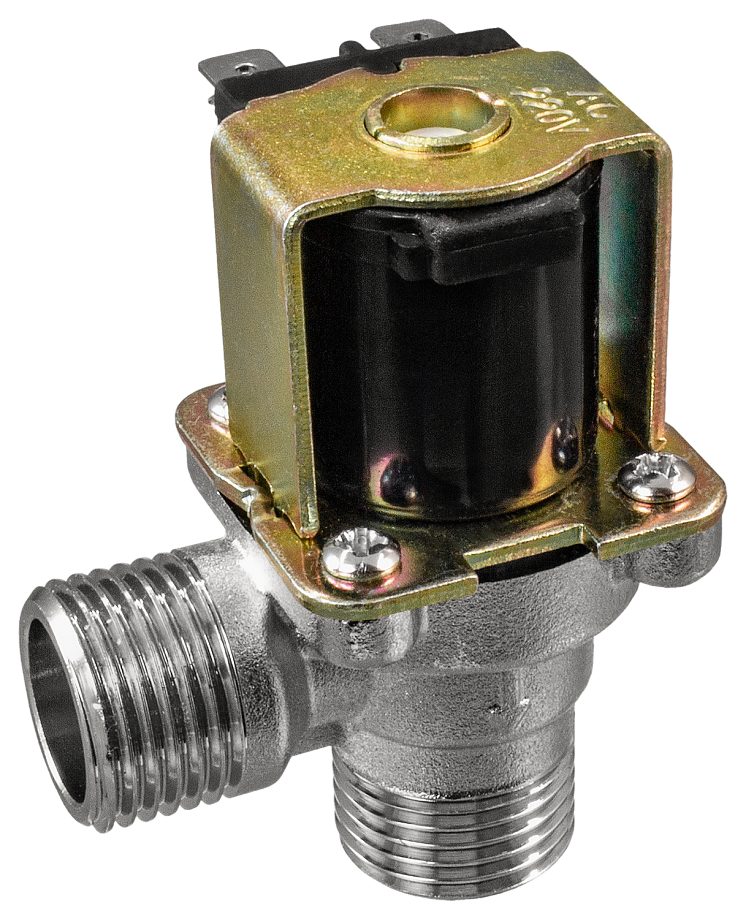

Клапан нормально закрытый AR-2DM31L

Клапан соленоидный нормально закрытый непрямого действия с диафрагмой для управления потоком рабочей среды в трубопроводе

Рабочая среда: вода, горячая вода, воздух, масла
Температура рабочей среды: 0...+110°С
Рабочее давление: 0,02...0,8 МПа
Диаметр условного прохода: 15 мм
Материал корпуса: хромированная латунь
Материал уплотнения: EPDM
Присоединение: резьбовое наруж. G½"
Входной фильтр грубой очистки

В закладки

1 647 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (7)
Все модификации ()
Отзывы (0)

Клапан соленоидный нормально закрытый непрямого действия с диафрагмой AR-2DM31L предназначен для управления потоком рабочей среды в трубопроводе

Особенности:

Наружная резьба

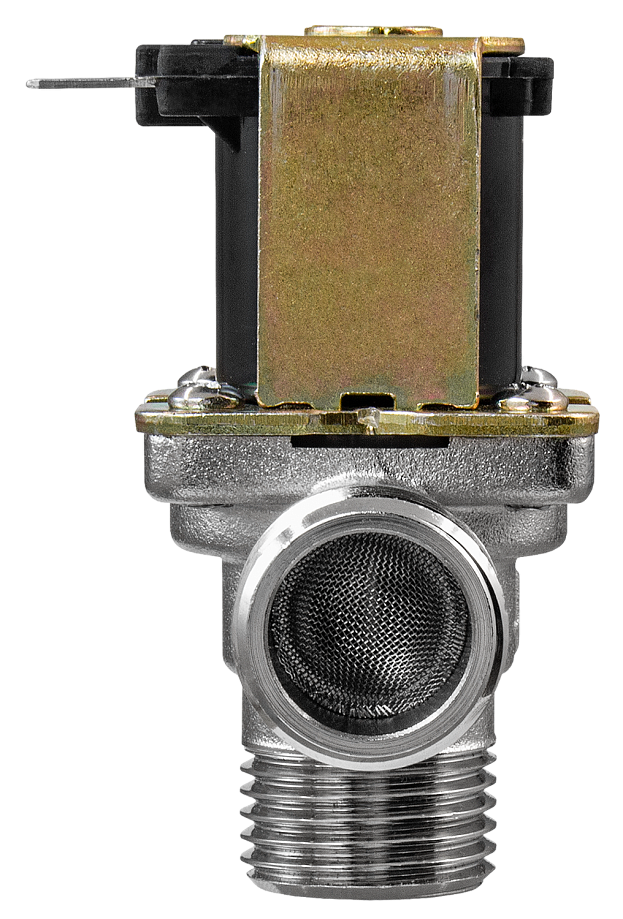

Встроенный входной фильтр грубой очистки: съемная сетка из нержавеющей стали

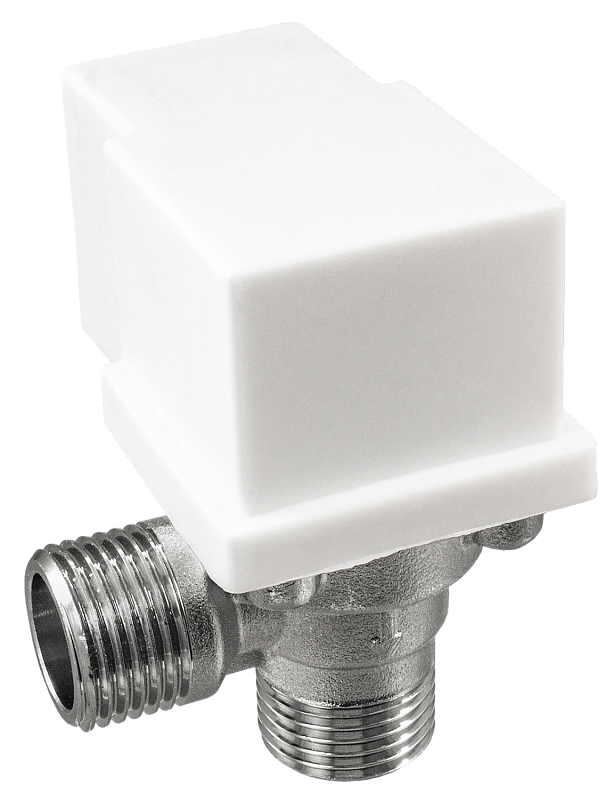

Катушка закрыта защитным пластиковым кожухом (IP65)
Пониженное энергопотребление
Ламели для подключения в комплекте
Компактный размер
Долгий срок службы

Принцип действия и область применения:Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.

В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.

Для герметизации резьбовых металлических соединений рекомендуется использование анаэробных герметиков.

Технические характеристики:

Параметр		Значение
Рабочая среда		Вода, горячая вода, воздух, масла
Материал	Корпуса	Хромированная латунь
Материал	Уплотнения	EPDM
Температура рабочей среды		0...+110°С
Рабочее давление		0,02...0,8 МПа
Диаметр условного прохода		15 мм
Присоединение		Резьбовое наруж. G½"
Катушка		SA41B, IP65 (с кожухом)
Питание		~220 В, ~110 В, ~24 В, =36 В, =24 В, =12 В, =6 В
Мощность		5 ВА (AC), 5 Вт (DC)

Модификации:

Модель	Ду, мм	Дэф, мм	Kv, м³/ч	Присоединение	Pmin, МПа	Pmax, МПа	Катушка	Вес, г
AR-2DM31L-15/8-1/2-GBE	15	8	1,08	наруж. ½"	0,02	0,8	SA41B	190

Расшифровка обозначения на примере клапана AR-2DM31L-15/8-1/2-XYZ:
AR-2DM31L – модель клапана.
15 – диаметр условного прохода в мм.
8 – эффективный диаметр в мм, если Дэф<Ду
1/2 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: B – латунь.
Z – материал уплотнения: E – EPDM.

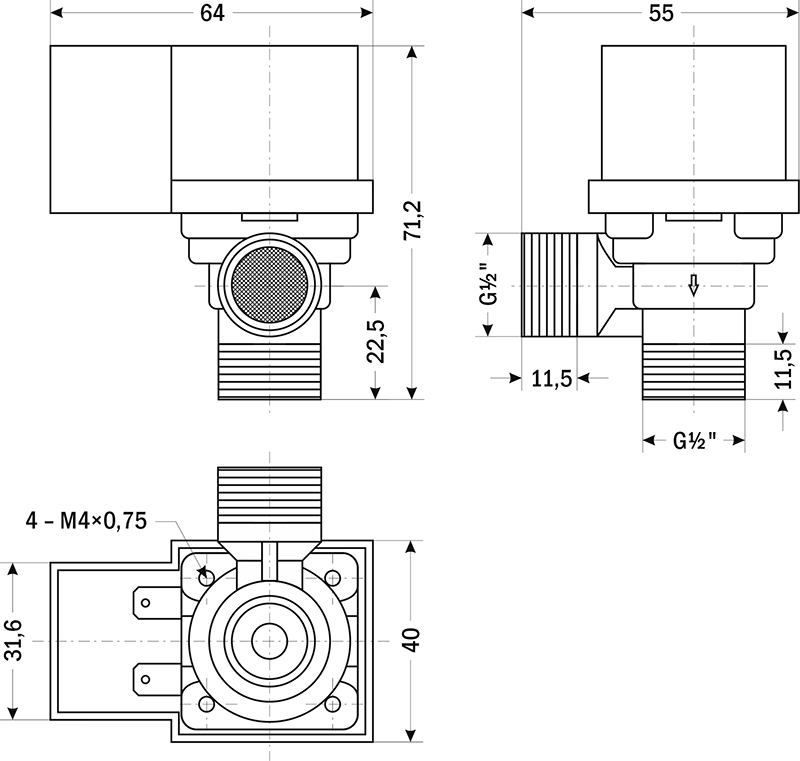

Габаритные размеры

Версия: 2023-05-15-ЛВС

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	29.05.2024	0.58 Мб
