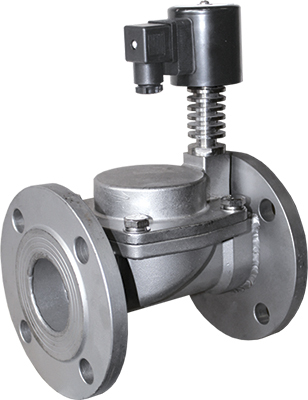

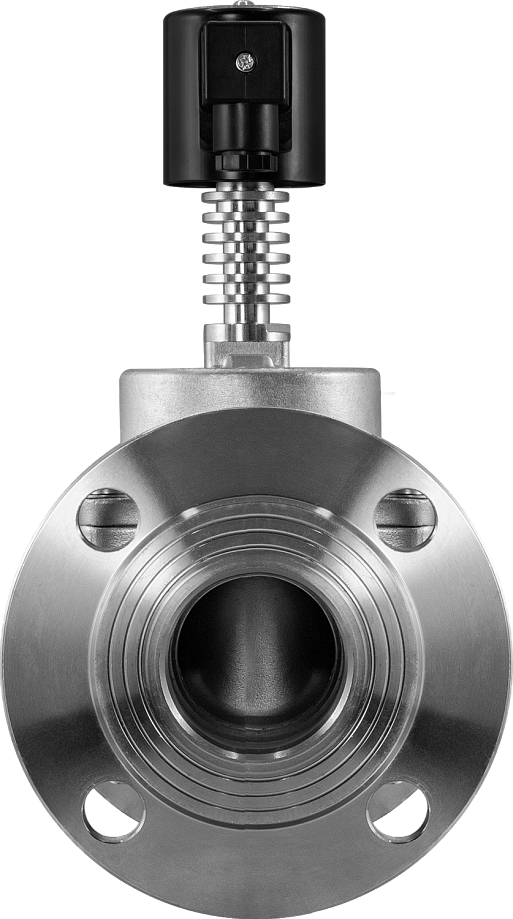

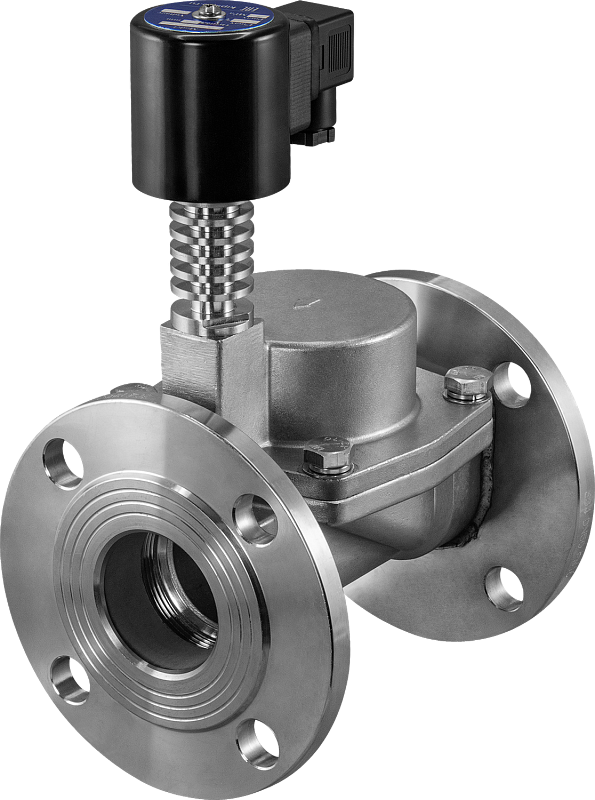

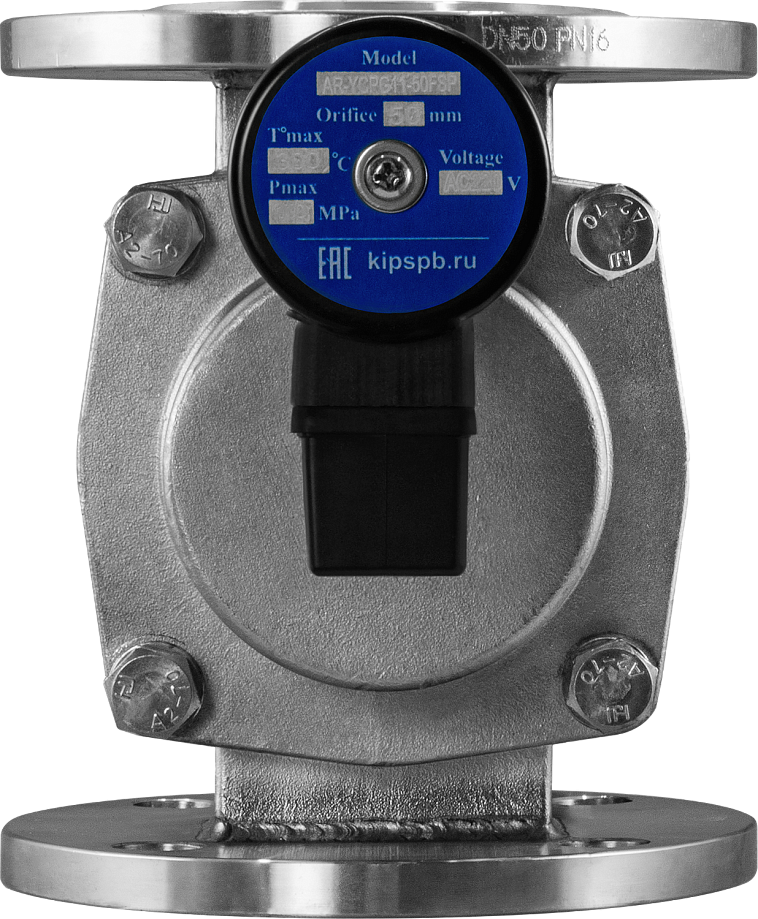

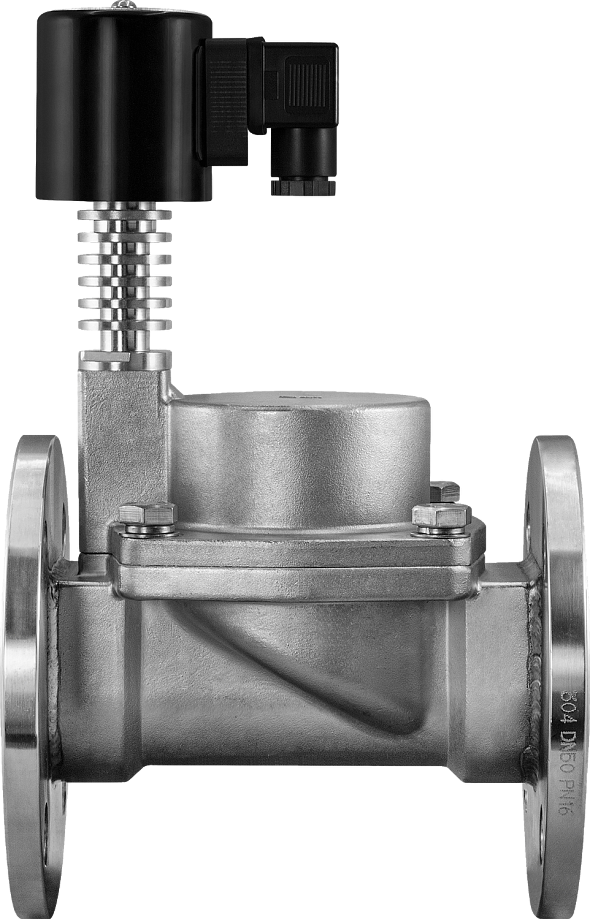

Соленоидный клапан (электромагнитный) AR-YCPG11F

Клапан соленоидный нормально закрытый фланцевый непрямого действия с поршнем для управления потоком рабочей среды в трубопроводе

Рабочая среда: пар, вода, горячая вода, масла
Температура рабочей среды: −5…+300°С
Рабочее давление: 0,05...1,6 МПа
Диаметр условного прохода: 25...50 мм
Материал корпуса: нержавеющая сталь
Материал уплотнения: PTFE
Присоединение: фланцевое F1"...F2"

В закладки

от 37 219 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (24)
Все модификации ()
Отзывы (0)

Клапан соленоидный нормально закрытый фланцевый непрямого действия с поршнем AR-YCPG11F предназначен для управления потоком рабочей среды в трубопроводе
Особенности:

Специальная конструкция с охлаждающим радиатором позволяет использовать клапан при температуре рабочей среды до +300°С
Специальная модификация PTFE, устойчивая к высоким температурам в течение продолжительного времени
Защита трубопровода от гидравлических ударов благодаря специальной конструкции клапана

Принцип действия и область применения:

Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.

Технические характеристики:

Параметр		Значение
Рабочая среда		Пар, вода, горячая вода, масла
Материал	Корпуса	Нержавеющая сталь
	Уплотнения	PTFE
Температура рабочей среды		−5…+300°С
Температура окружающей среды		−30…+50°С
Рабочее давление		0,05...1,6 МПа
Диаметр условного прохода		25...50 мм
Присоединение		Фланцевое F1"...F2"
Катушка		Y21H, IP54
Питание		~220 В, ~110 В, ~24 В =24 В, =12 В, =6 В
Мощность		21 ВА (АС), 20 Вт (DC)

Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Pmin , МПа	Pmax , МПа	Вес, г
AR-YCPG11-25F-1-FSP	25	10	F1"	0,05	1,6	3500
AR-YCPG11-32F-1.1/4-FSP	32	20	F1¼"			6300
AR-YCPG11-40F-1.1/2-FSP	40	25	F1½"			6700
AR-YCPG11-50F-2-FSP	50	41	F2"			8300

Расшифровка обозначения на примере клапана AR-YCPG11-25F-1-XYZ:
AR-YCPG11 – модель клапана.
25F – диаметр условного прохода в мм.
1 – размер резьбы в дюймах.
X – присоединение: F – фланцевое.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: P – PTFE.

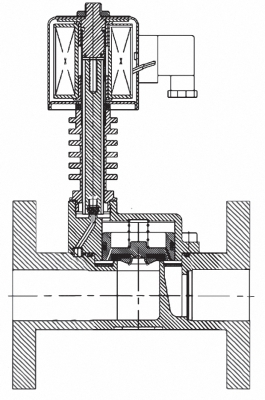

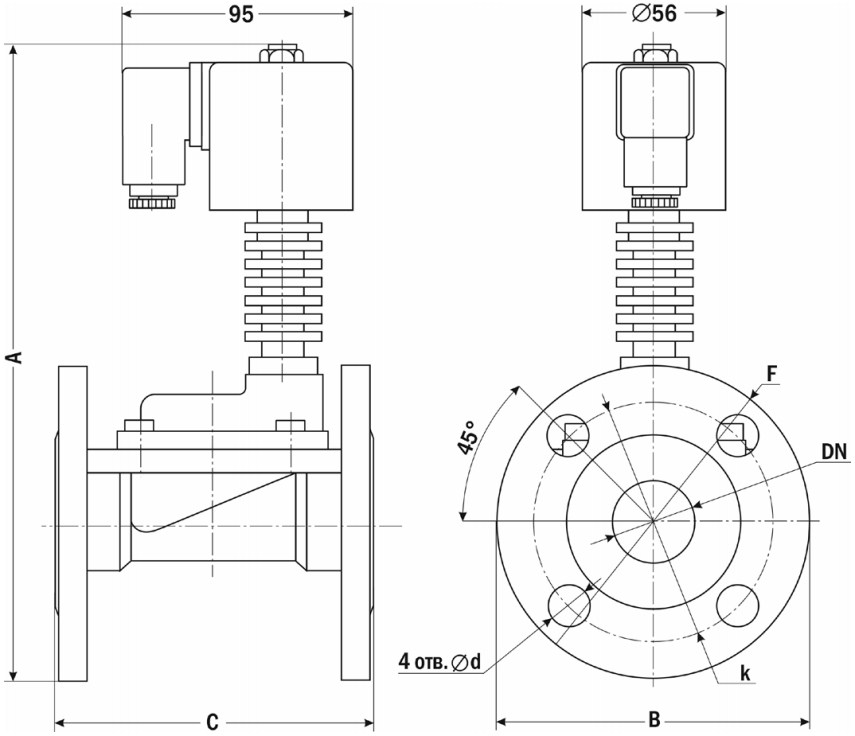

Габаритные размеры

Размер, мм	AR-YCPG11, Ду, мм
Размер, мм	-25F	-32F	-40F	-50F
A	243	268	270	280
B	110	130	140	154
C	124	158	160	185
d	14	18	18	18
DN	25	32	40	50
F	F1"	F1¼"	F1½"	F2"
k	85	100	109	125

Версия: 2022-05-03-ЛВС
