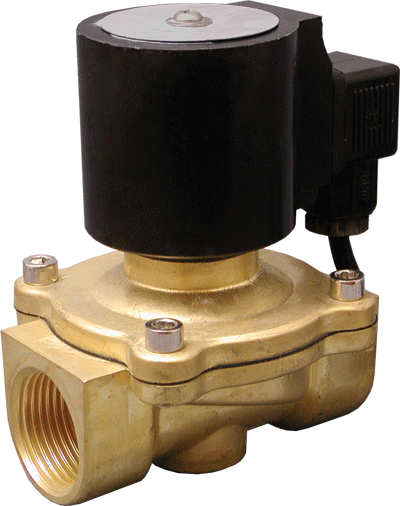

Клапан нормально закрытый AR-YCDF31-40

Клапан соленоидный нормально закрытый прямого действия с диафрагмой для использования под водой. Предназначен для управления потоком рабочей среды в трубопроводе.

В закладки

от 11 045 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (4)
Все модификации ()
Отзывы (0)

Клапан соленоидный нормально закрытый прямого действия с диафрагмой для использования под водой AR-YCDF31-40. Предназначен для управления потоком рабочей среды в трубопроводе.
Особенности:

Клапан предназначен для использования под водой
Применяется для фонтанов
Глубина погружения до 1 метра
Класс защиты IP68
Скорость срабатывания до 10 раз в секунду

Для герметизации резьбовых металлических соединений рекомендуется использование анаэробных герметиков

Для защиты клапана от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием соленоидного клапана

Принцип действия и область применения:

Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.

Технические характеристики:

Параметр		Значение
Рабочая среда		Вода, горячая вода
Материал	Корпуса	Латунь, нержавеющая сталь
	Уплотнения	VITON
Температура рабочей среды		−10...+120°С
Рабочее давление		0,03...0,5 МПа
Диаметр условного прохода		40 мм
Присоединение		Резьбовое G1½"
Kv		30 м³/ч
Габаритные размеры		160×113×103 мм
Вес		2540 г
Катушка		F24B; IP68 Выводные провода 95 см
Питание		~220 В, ~24 В, =24 В, =12 В
Мощность		24 ВА (AC), 15 Вт (DC)

Версия: 2025-10-29-СДГ

Документация и схемы

Документ	Дата изменения	Размер	Файл

Артикул	Питание, В	Срок поставки	Стоимость
~220 ~24 =24 =12

Артикул	Питание, В	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Питание, В	Срок поставки	Стоимость
V14994	~220	Со склада (комплектация 1..72 часа)	11045 руб. – +
V14995	~24	Со склада (комплектация 1..72 часа)	11145 руб. – +
V14996	=24	Со склада (комплектация 1..72 часа)	11145 руб. – +
V14997	=12	Со склада	11145 руб. – +

Артикул	Питание, В	Срок поставки	Стоимость
V14994	~220	Со склада (комплектация 1..72 часа)	11045 руб. – +
V14995	~24	Со склада (комплектация 1..72 часа)	11145 руб. – +
V14996	=24	Со склада (комплектация 1..72 часа)	11145 руб. – +
V14997	=12	Со склада	11145 руб. – +
