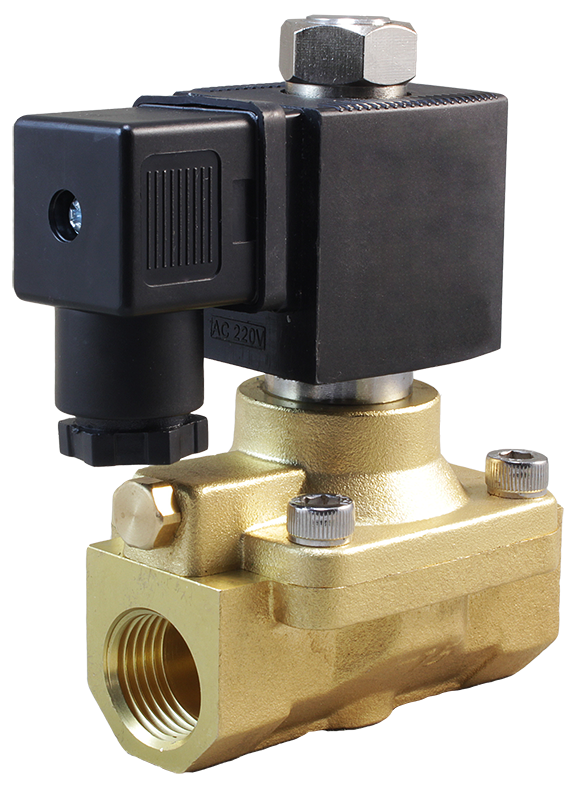

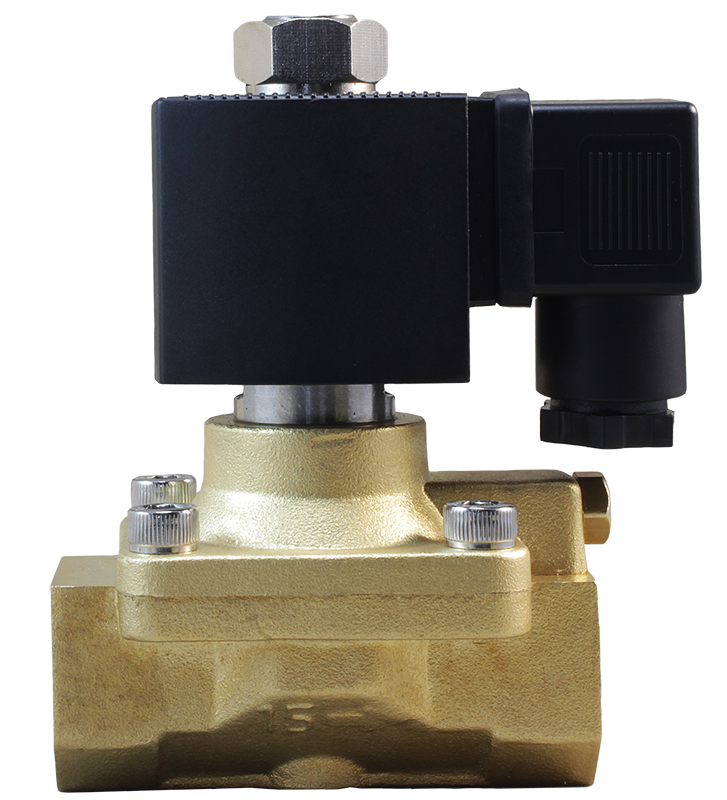

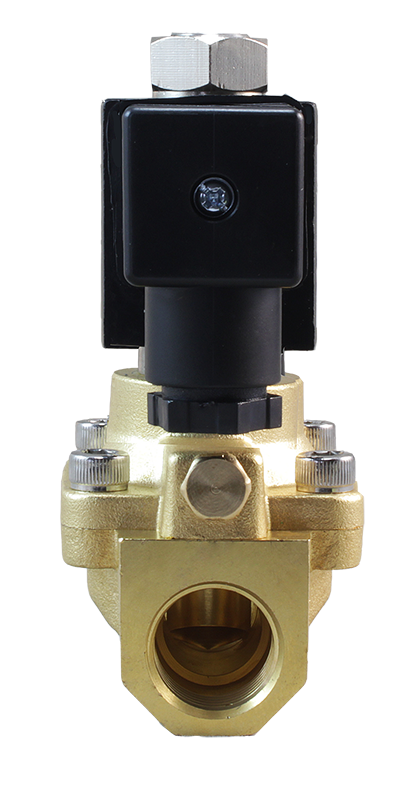

Соленоидный клапан (электромагнитный) AR-YCH12
Клапан соленоидный нормально открытый непрямого действия с диафрагмой для управления потоком рабочей среды в трубопроводе
- Рабочая среда: вода, горячая вода, воздух, инертные газы, масла
- Температура рабочей среды: −10...120°С
- Рабочее давление: 0,03...5 МПа
- Диаметр условного прохода: 15 мм
- Материал корпуса: латунь
- Материал уплотнения: VITON (PARKER)
- Присоединение: резьбовое G⅜"...G¾"
Клапан соленоидный нормально открытый непрямого действия с диафрагмой AR-YCH12 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
* Кроме ASE11B
Модификации:
Версия: 2016-12-19-КВА
Особенности:
- Работа при высоком давлении до 5 МПа
- Особая модификация уплотнителя VITON (PARKER) для улучшения качества работы

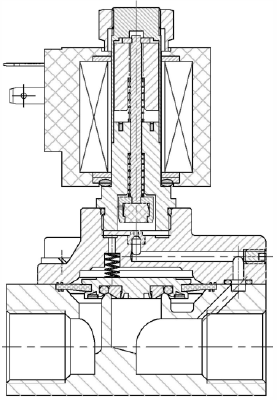

Принцип действия и область применения:
Технические характеристики:
Нормально открытый соленоидный клапан – это клапан, который при отсутствии напряжения на его индукционной катушке открыт для потока рабочей среды через него. При подаче напряжения на катушку магнитный клапан этого типа закрывается и остается закрытым все время, пока напряжение подается на катушку. При обрыве провода управляющего напряжения клапан будет открыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть открыт большую часть времени либо когда он обязательно должен быть открыт при отключении электропитания системы.
| Параметр
| Значение
|
| Рабочая среда | Вода, горячая вода, воздух, инертные газы, масла
|
| Материал | Корпуса: латунь
Уплотнения: VITON (PARKER) |
| Температура рабочей среды | −10...120°С
|
| Рабочее давление | 0,03...5 МПа
|
| Диаметр условного прохода | 15 мм
|
| Присоединение | Резьбовое G⅜"...G¾"
|
| Катушка | S91H, IP54
ASE11B, SB543, IP65 |
| Питание | ~220 В, ~110 В*, ~24 В*
=24 В, =12 В |
| Мощность
| S91H: 20 ВА (АС), 14 Вт (DC)
ASE11B: 4,5 ВА (AC), 8 Вт (DC) SB543: 23 ВА (AC), 13 Вт (DC) |
Модификации:
| Модель | Ду, мм
| Kv, м³/ч | Присоединение | Pmin , МПа | Pmax , МПа | Катушка | Вес, кг |
| AR-YCH1212 GBV
| 15
| 3,8
| ⅜"
| 0,03
| 5
| S91H, ASE11B, SB543 | 0,93 |
| AR-YCH1215 GBV
| ½"
| ||||||
| AR-YCH1220 GBV
| ¾"
|

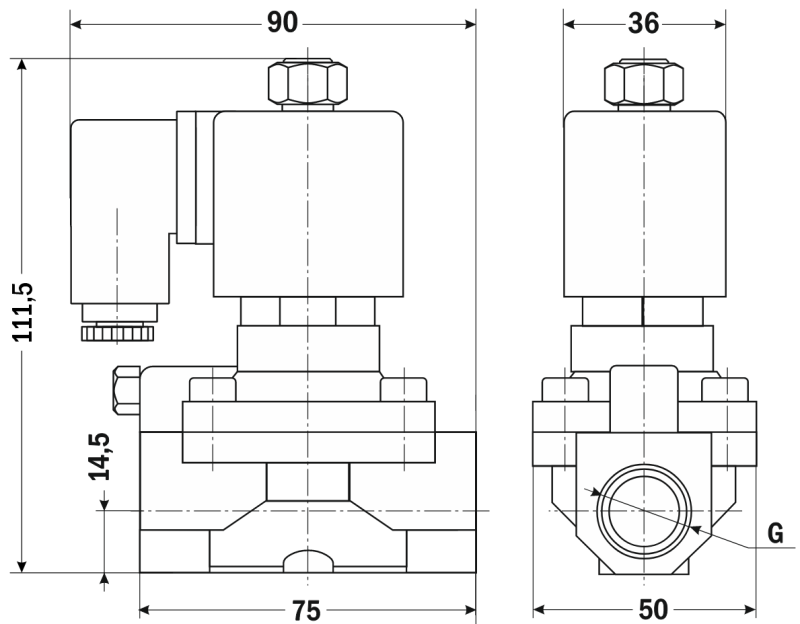

| Габаритные размеры
|
 |
Версия: 2016-12-19-КВА
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 24.07.2018 | 0.38 Мб |  |
