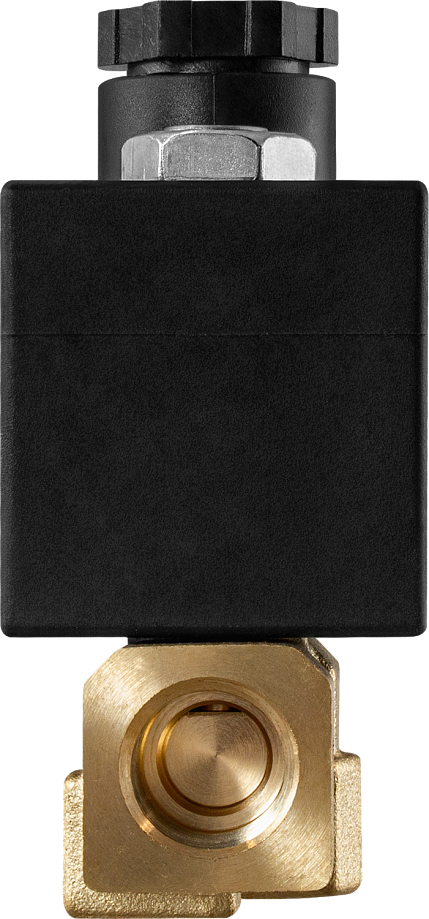

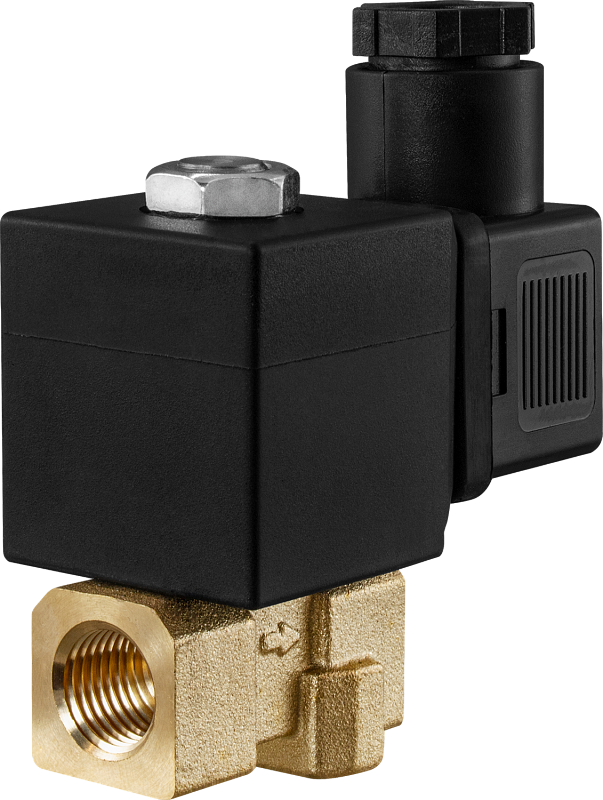

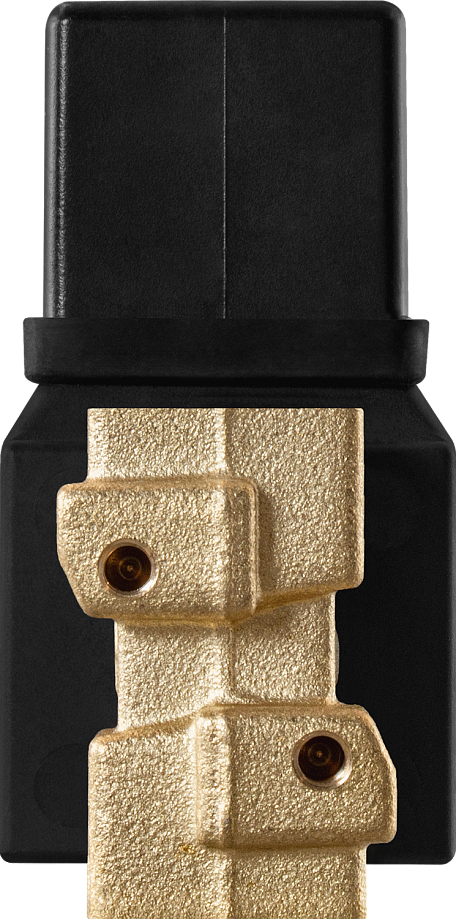

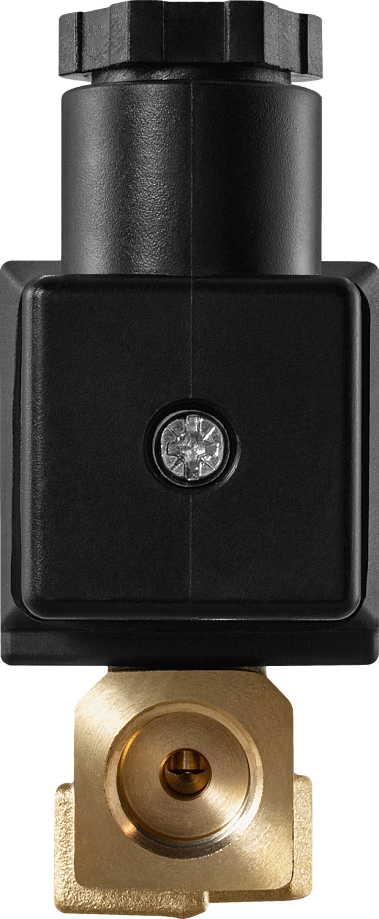

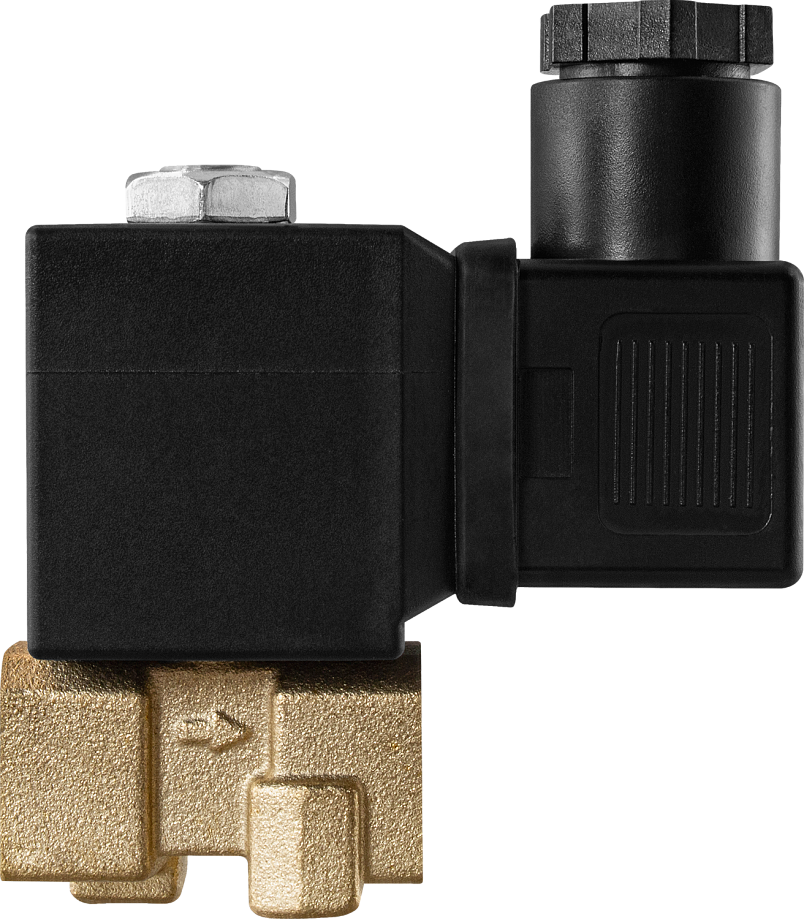

Клапан нормально закрытый AR-5566
Клапан соленоидный нормально закрытый прямого действия с поршнем для управления потоком рабочей среды в трубопроводе
- Рабочая среда: пар, воздух, инертные газы
- Температура рабочей среды: 0...+160°С
- Рабочее давление: 0...1,3 МПа
- Диаметр условного прохода: 3,8 мм
- Материал корпуса: латунь
- Материал уплотнения: VITON
- Присоединение: резьбовое G¼"
Является аналогом:
| Производитель | TORK | Ceme | Burkert | ASCO | Danfoss |
| Модель/серия | T-BT | Серия 66 | 0256 | Серия 262 | EV210B |
Клапан соленоидный миниатюрный нормально закрытый прямого действия с поршнем AR-5566 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
Модификации:
Расшифровка обозначения клапана AR-5566-3,8-1/4-XYZ:
AR-5566 – модель клапана.
3,8 – диаметр условного прохода в мм.
1/4 – диаметр присоединения в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: B – латунь.
Версия: 2025-10-29-СДГ
Особенности:
- Срабатывание при нулевом давлении
- Компактный размер
Для герметизации резьбовых металлических соединений рекомендуется использование анаэробных герметиков
Для защиты клапана от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием соленоидного клапана

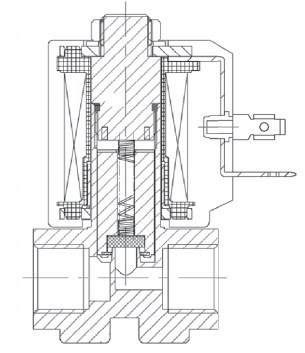

Принцип действия и область применения:
Технические характеристики:
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
| Параметр
| Значение
| |
| Рабочая среда | Пар, воздух, инертные газы | |
| Материал | Корпуса | Латунь |
| Уплотнения | VITON
| |
| Температура рабочей среды | 0...+160°С | |
| Рабочее давление | 0...1,3 МПа | |
| Диаметр условного прохода | 3,8 мм | |
| Присоединение | Резьбовое G¼" | |
| Катушка | AS81B, IP65
| |
| Питание | ~220 В, ~110 В, ~24 В, =24 В, =12 В | |
| Мощность
| 15 ВА (АС), 9 Вт (DC)
| |
Модификации:
| Модель | Ду, мм | Kv, м³/ч
| Присоединение | Pmin , МПа | Pmax , МПа | Вес, г
|
| AR-5566-3,8-1/4-GBV
| 3,8
| 0,22
| ¼" | 0,0
| 1,3
| 246
|
AR-5566 – модель клапана.
3,8 – диаметр условного прохода в мм.
1/4 – диаметр присоединения в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: B – латунь.
Z – материал уплотнения: V – VITON.

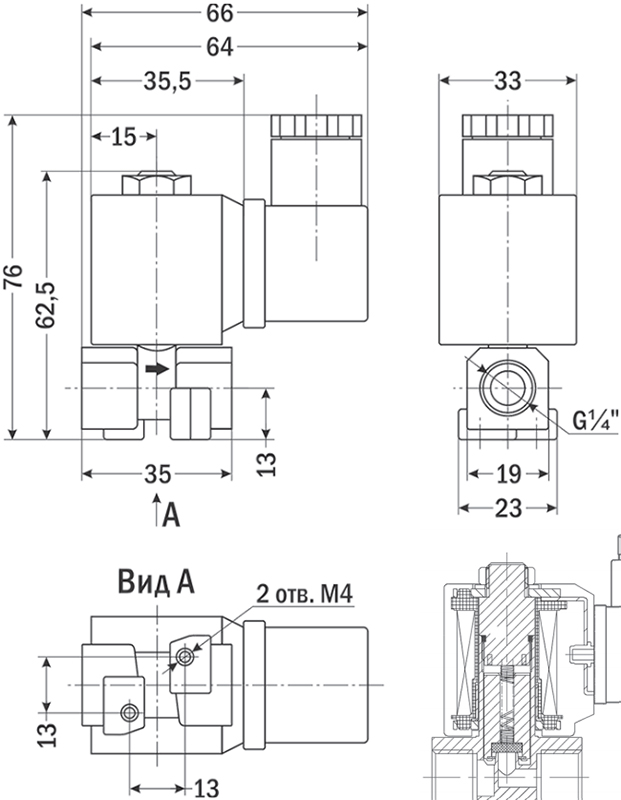

| Габаритные размеры |
 |
Версия: 2025-10-29-СДГ
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 11.10.2022 | 0.52 Мб |  |
