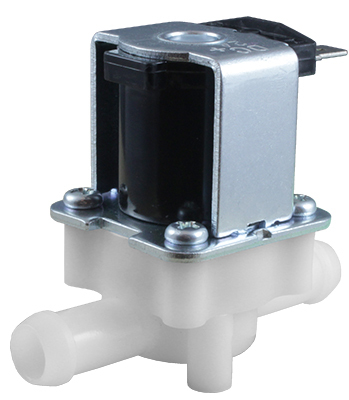

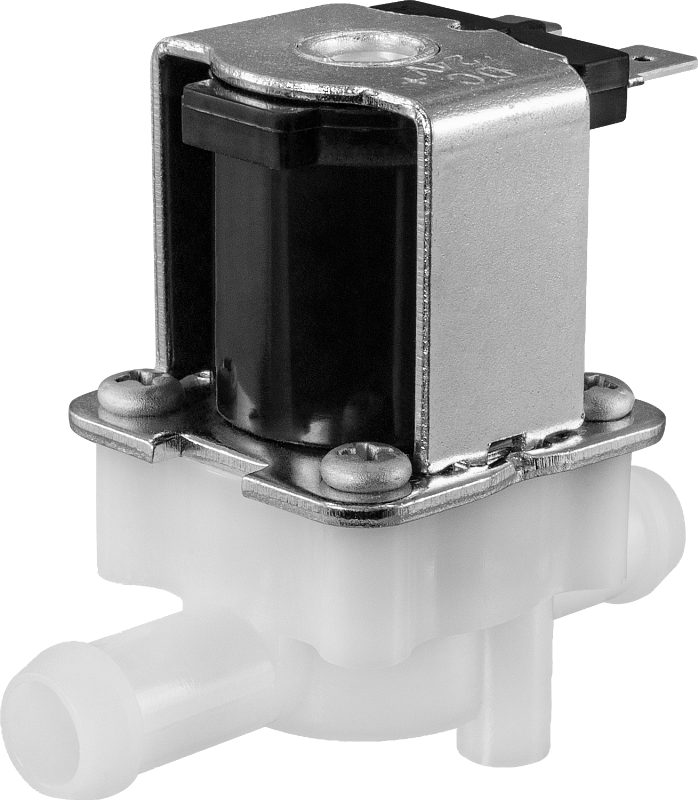

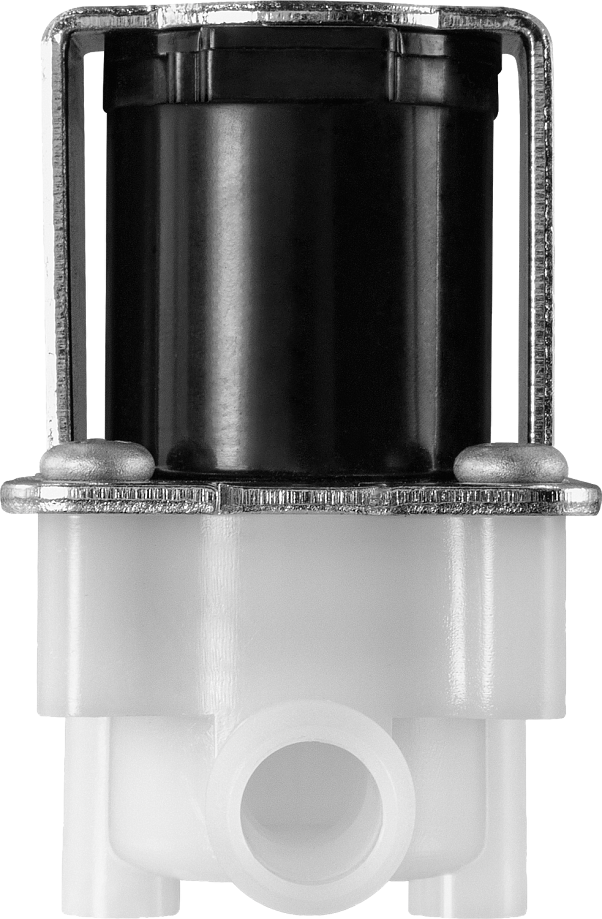

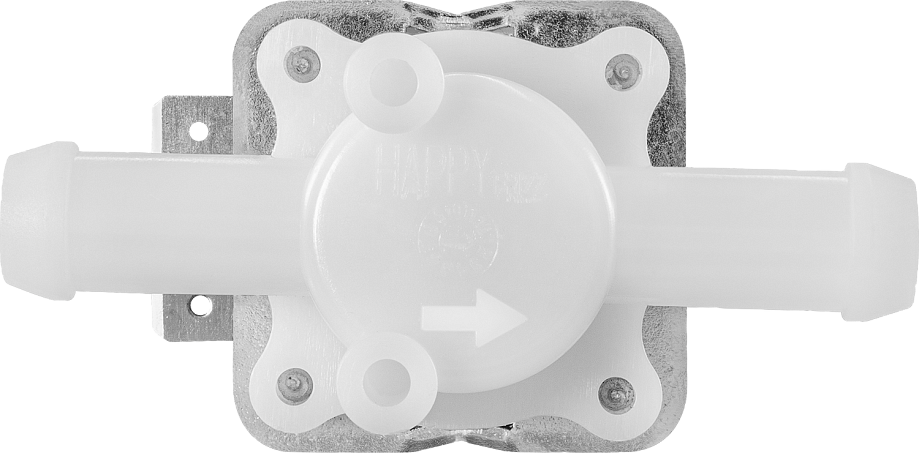

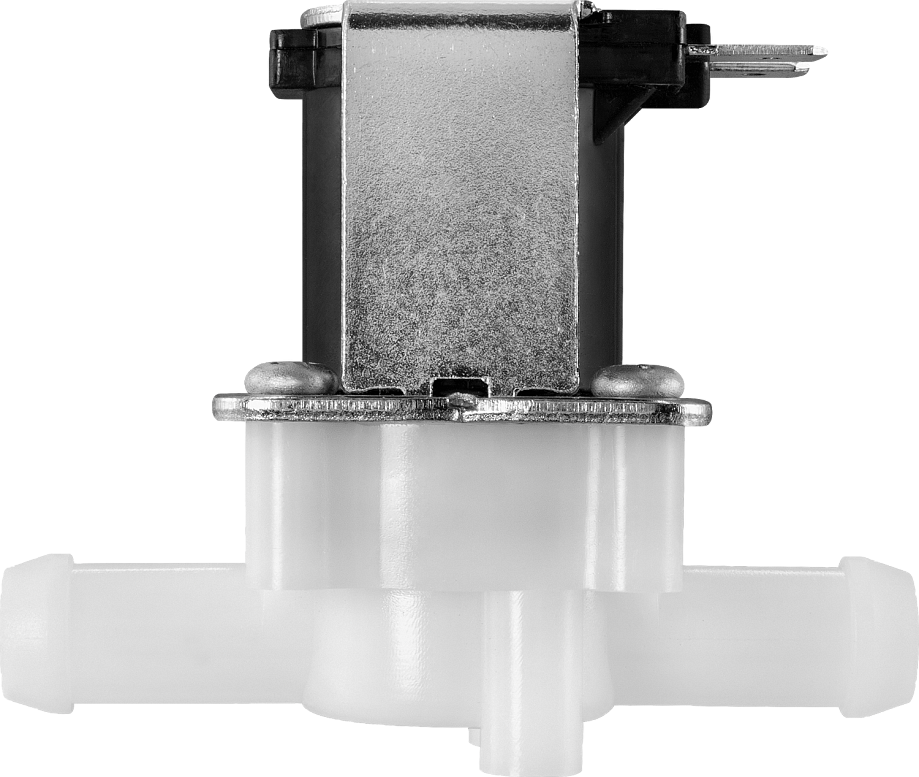

Клапан нормально закрытый AR-YCWS10-09P

Клапан соленоидный нормально закрытый непрямого действия с поршнем для управления потоком рабочей среды в трубопроводе

Рабочая среда: вода, горячая вода, воздух, инертные газы, масла
Температура рабочей среды: −10...+80°С
Рабочее давление: 0...0,05 МПа
Диаметр условного прохода: 8 мм
Материал корпуса: полиацеталь
Материал уплотнения: силикон
Присоединение: 2 штуцера ∅ 10,4 мм

В закладки

999 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (4)
Все модификации ()
Отзывы (0)

Клапан соленоидный нормально закрытый прямого действия с поршнем AR-YCWS10-09P предназначен для управления потоком рабочей среды в трубопроводе

Прежнее название клапана: AR-YCWS10-09
Особенности:

Клапан может использоваться в пищевых устройствах: кулерах, бойлерах, кофемашинах
Срабатывание при нулевом давлении
Пониженное энергопотребление
Компактный размер

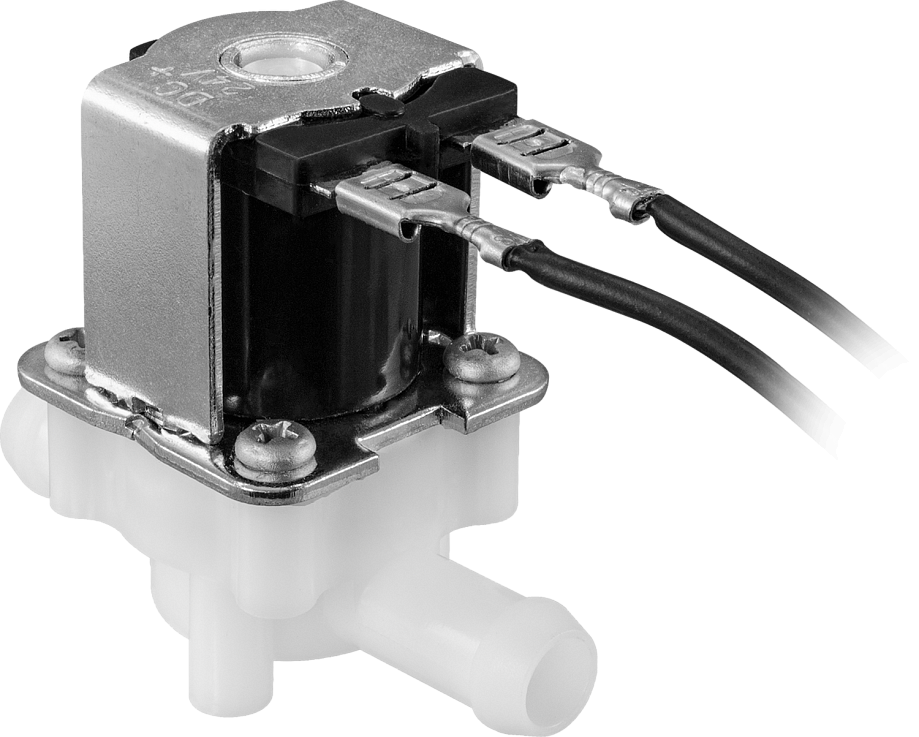

Ламели для подключения в комплекте

Для защиты клапана от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием соленоидного клапана

Принцип действия и область применения:

Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.

Технические характеристики:

Параметр		Значение
Рабочая среда		Вода, горячая вода, воздух, инертные газы, масла
Материал	Корпуса	Полиацеталь
	Уплотнения	Силикон
Температура рабочей среды		−10...+80°С
Рабочее давление		0...0,05 МПа
Диаметр условного прохода		8 мм
Присоединение		2 штуцера ∅ 10,4 мм
Катушка		SA41B, IP20
Питание*		=36 В, =24 В, =12 В, =6 В
Мощность		5 Вт (DC)

* Работа клапана с катушками на другие напряжения не гарантируется. Установка катушек с другим напряжением возможна только под ответственность заказчика.

Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Pmin, МПа	Pmax, МПа	Вес, г
AR-YCWS10-09P-8-d10,4-CLQ	8,0	0,32	2 штуцера ∅ 10,4 мм	0,0	0,05	102

Расшифровка обозначения клапана AR-YCWS10-09P-8-d10,4-XYZ:
AR-YCWS10-09P – модель клапана.
8 – диаметр условного прохода в мм.
10,4 – диаметр штуцера в мм.
X – присоединение: C – штуцеры.
Y – материал корпуса: L – полиацеталь.
Z – материал уплотнения: Q – силикон.

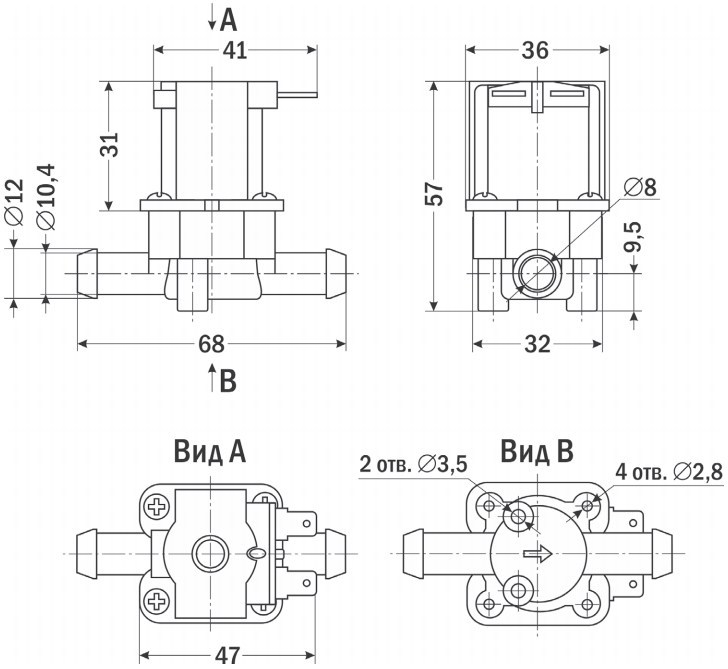

Габаритные размеры

Версия: 2025-10-29-СДГ

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	23.06.2024	0.62 Мб
