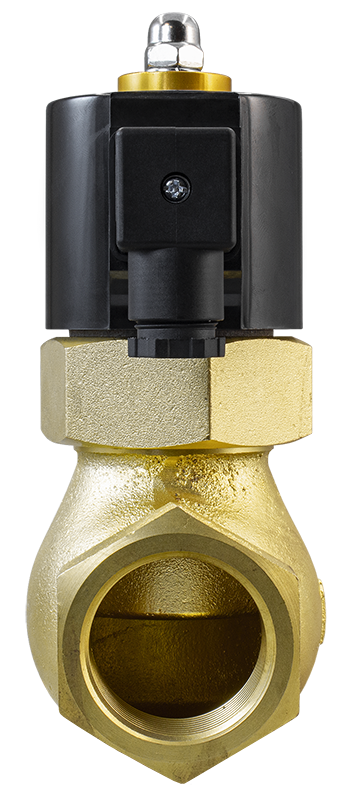

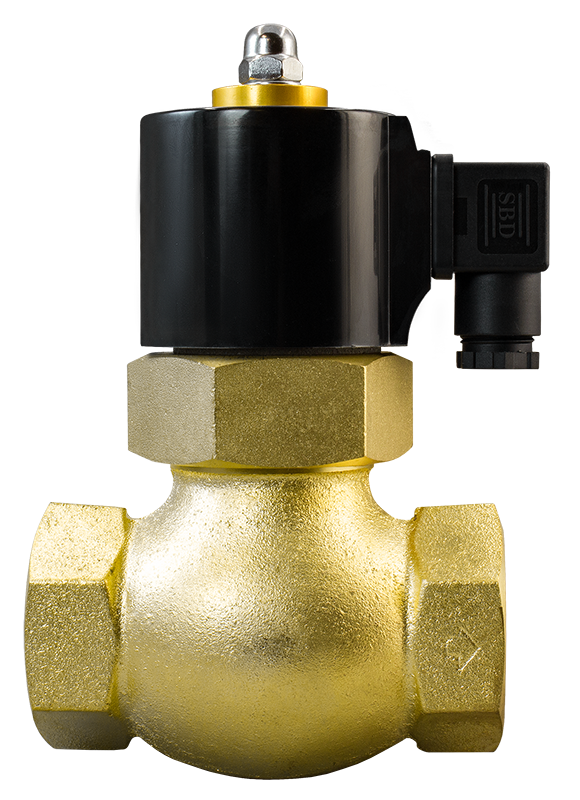

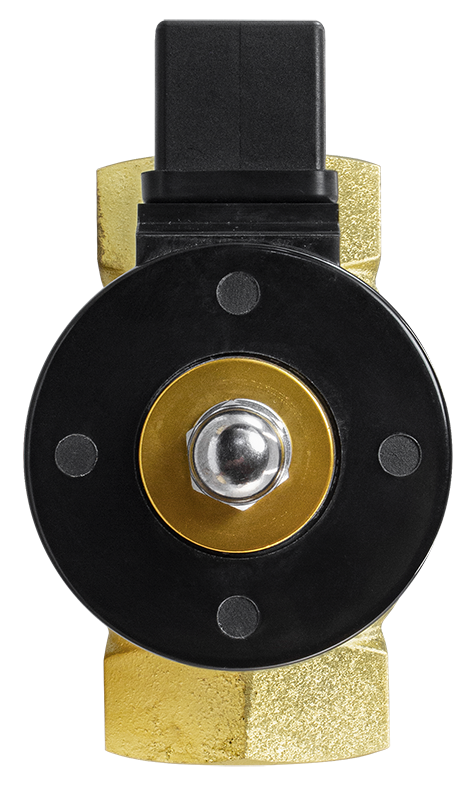

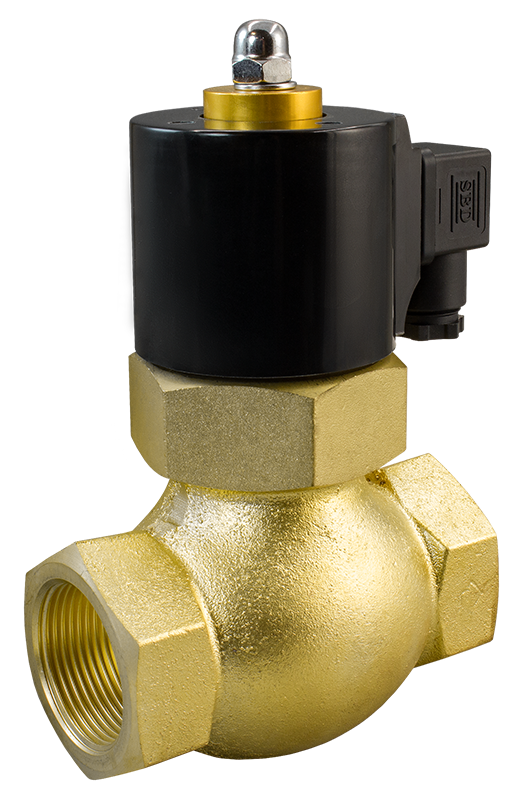

Клапан нормально закрытый AR-2L

Клапан соленоидный нормально закрытый непрямого действия с поршнем для управления потоком рабочей среды в трубопроводе

Рабочая среда: пар, вода, горячая вода, воздух, инертные газы, масла
Температура рабочей среды: −5…+180°С
Рабочее давление: 0,1...1,5 МПа
Диаметр условного прохода: 15...50 мм
Материал корпуса: латунь
Материал уплотнения: PTFE
Присоединение: резьбовое G½"...G2"

Является аналогом:

Производитель	TORK	Danfoss	Ode	Ceme	Burkert
Модель/серия	T-ВH	EV225B	21PW	Серия 83	6407

В закладки

от 7 047 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (54)
Все модификации ()
Отзывы (0)

Клапан соленоидный нормально закрытый непрямого действия с поршнем AR-2L предназначен для управления потоком рабочей среды в трубопроводе
Особенности:

Долгий срок службы уплотнителя в среде пара
Конструкция предусматривает долгосрочную эксплуатацию в системе паротрубопроводов
Работа при высоком давлении до 1,5 МПа

Для герметизации резьбовых металлических соединений рекомендуется использование анаэробных герметиков

Для защиты клапана от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием соленоидного клапана

Принцип действия и область применения:

Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.

Технические характеристики:

Параметр		Значение
Рабочая среда		Пар, вода, горячая вода, воздух, инертные газы, масла
Материал	Корпуса	Латунь
	Уплотнения	PTFE
Температура рабочей среды		−5…+180°С
Рабочее давление		0,1...1,5 МПа
Диаметр условного прохода		15...50 мм
Присоединение		Резьбовое G½"...G2"
Питание		~220 В, ~110 В, ~24 В =24 В, =12 В

Катушка	Мощность	AC			DC
Катушка	Мощность	~220 В	~110 В	~24 В	=24 В	=12 В
AS03 IP65	38 ВА	V	V
	28 ВА			V
	38 Вт				V	V
Y42H IP54	35 ВА			V
ASEx545* IP65	50 ВА	V
	18 Вт				V
	23 Вт					V

* Взрывозащищенная катушка

Модификации:

Обозначение	Ду, мм	Дэф, мм	Kv, м³/ч	Присоединение	P_min , МПа	P_max , МПа	Вес, г
AR-2L-15-1/2-GBP	15	17	4,1	½"	0,1	1,5	1320
AR-2L-20/17-3/4-GBP	20	17	4,1	¾"			1453
AR-2L-25/20-1-GBP	25	20	10,2	1"			1560
AR-2L-32/30-1.1/4-GBP	32	30	17,1	1¼"			2360
AR-2L-40/30-1.1/2-GBP	40	30	17,1	1½"			2380
AR-2L-50-2-GBP	50	50	41	2"			5050

Расшифровка обозначения на примере клапана AR-2L-20/17-3/4-XYZ:
AR-2L – модель клапана.
20 – диаметр условного прохода в мм.
17 – Дэф (эффективный диаметр) в мм, если Дэф < Ду.
1/2 – диаметр присоединения в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: B – латунь.
Z – материал уплотнения: P – PTFE.

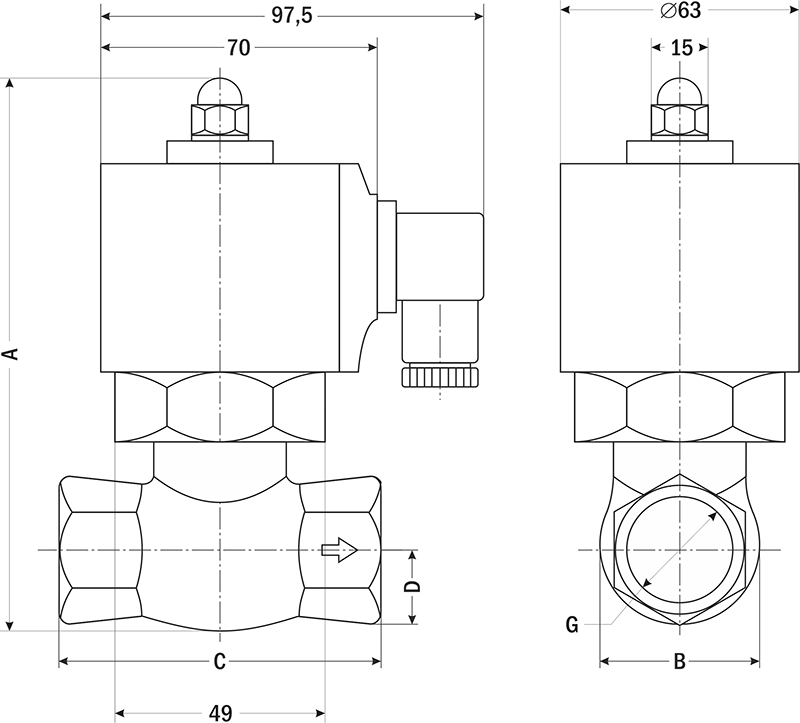

Габаритные размеры

Размер, мм	AR-2L, модификации
Размер, мм	-15	-20/17	-25/20	-32/30	-40/30	-50
A	145	149	162	185	185	223
B	39	46	52	69	74	94,5
C	84	83	90,5	111	111	163
D	15	18	26	35	37	47
G	½"	¾"	1"	1¼"	1½"	2"

Версия: 2025-10-29-СДГ
