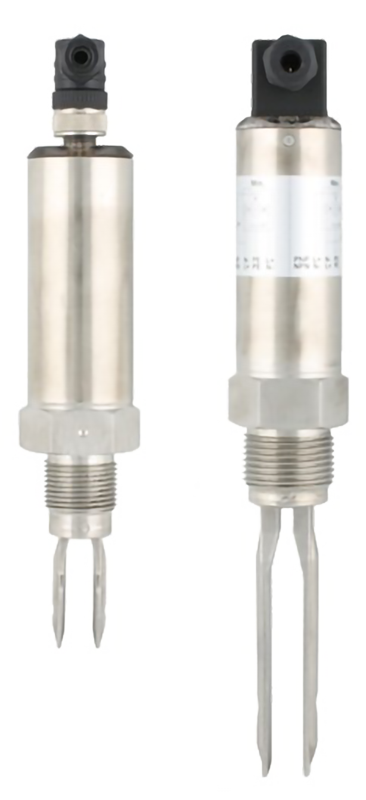

Вибрационный датчик-сигнализатор уровня INNOLevel серии Vibro-A

Вибрационный сигнализатор предельного уровня INNOLevel VIBRO серии A используется для мониторинга уровня жидких сред. Датчик применяется для пищевых и не пищевых жидкостей, не склонных к налипанию.

Принцип действия и область применения: В вибрационном датчике INNOLevel Vibro-A встроены два пьезоэлектрических элемента. При включении датчика первый пьезоэлектрический элемент формирует вибрации, а второй эти вибрации воспринимает и генерирует электрический импульс. При контакте вибрационных зондов с материалом частота вибрации изменяется, она затухает и на выходе формируется сигнал.

Некоторые области применения:

Пищевая промышленность (раст. масло, напитки, молоко и молочные продукты)
Химическая промышленность (растворы солей, щелочей, кислот)
ЖКХ (техническая и питьевая вода, конденсат, системы водоподготовки)
СИП-станции (вода, реагенты и их растворы)

Датчик предназначен для работы со следующими типами сред:

Жидкости пищевого назначения: вода, масло, молоко, солевые растворы
Жидкости не пищевого назначения: технические и сточные воды, химические реагенты, конденсат, применение в паровых котлах

Технические характеристики:

Параметр	Значение
Корпус	Нержавеющая сталь SUS304
Класс защиты корпуса - Версия с разъемом DIN 43650 - Версия с разъемом M12x1, 4pin	IP65 IP65/67
Материал вибрационного зонда и резьбовой части	Нержавеющая сталь SUS316L
Присоединение	Резьбовое 1"PT или 3/4"PT (коническая), 1"PF или 3/4"PF (цилиндрическая)
Общий вес - С зондами 100 мм - С зондами 40 мм	0,6 кг 0,5 кг
Соединительные клеммы	0,14...2,5 мм² (AWG 26-14)
Кабельный ввод	M20x1,5, винтовое соединение кабеля
Электрическое соединение	Разъем DIN 43650 с кабельным вводом или M12x1, 4pin
Задержка сигнала - С зондами 40 мм - С зондами 100 мм	1200 Гц 340 Гц
Напряжение питания	=12...55 В, макс. 400 мА
Ток потребления	±10 мА
Выходной сигнал	PNP/NPN
Класс защиты	I
Время переключения	1...1,5 сек при перекрытии чувствительной части 1...1,5 сек при освобождении чувствительной части
Контрольная индикация	Зеленый свет – индикация питания Красный свет – индикация статуса переключения
Функция тестирования	Есть
Температура окружающей среды (корпус)	−40...+70°C
Температура процесса	−40...+150°C
Свойства определяемой среды	Вязкость ~ 1-10000 сСт Плотность ≥0,7 г/см³
Макс. давление процесса	40 бар
Относительная влажность	0-80%, без образования конденсата

Модификации:

Модель	Диапазон температур	Максимальное давление	Диапазон напряжений	Класс защиты	Соединение	Удлинение	Выход	Разъем
IL-VA-PF	−40...+150°С	40 бар	=12...55 В	IP65	Резьба 1'' PF (цилиндрическая)	100 мм, нерж. сталь 316L	PNP/NPN	DIN 43650
IL-VA-PFM				IP65/67	Резьба 1'' PF (цилиндрическая)			M12x1, 4pin
IL-VA-PT				IP65	Резьба 1'' PT(коническая)			DIN 43650
IL-VA-PTM				IP65/67	Резьба 1'' PT(коническая)			M12x1, 4pin
IL-VA-TS-PF				IP65	Резьба 3/4'' PF (цилиндрическая)	40 мм, нерж. сталь 316L		DIN 43650
IL-VA-TS-PFM				IP65/67	Резьба 3/4'' PF (цилиндрическая)			M12x1, 4pin
IL-VA-TS-PT				IP65	Резьба 3/4'' PT(коническая)			DIN 43650
IL-VA-TS-PTM				IP65/67	Резьба 3/4'' PT(коническая)			M12x1, 4pin

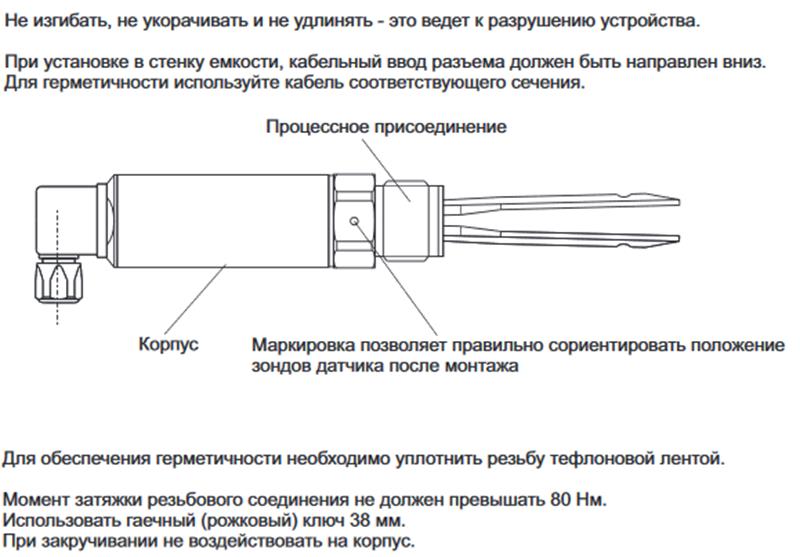

Монтаж

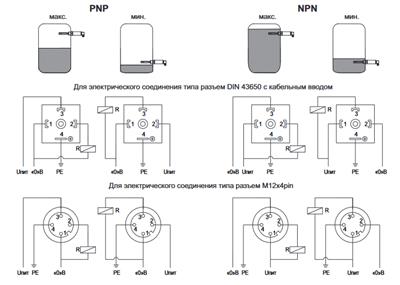

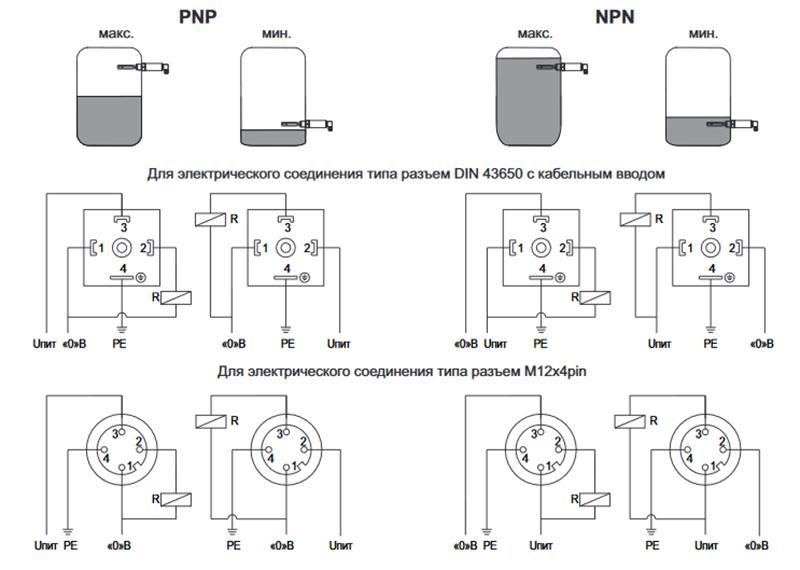

Электрическое соединение

Габаритные размеры

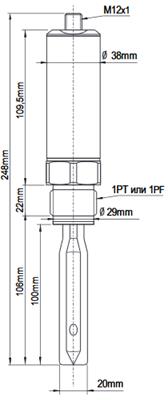

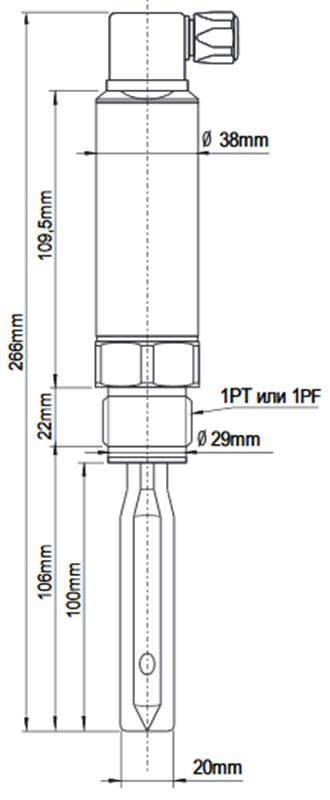

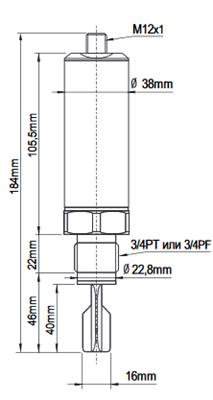

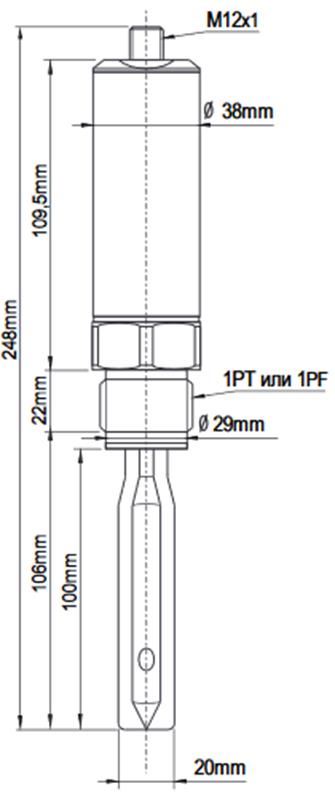

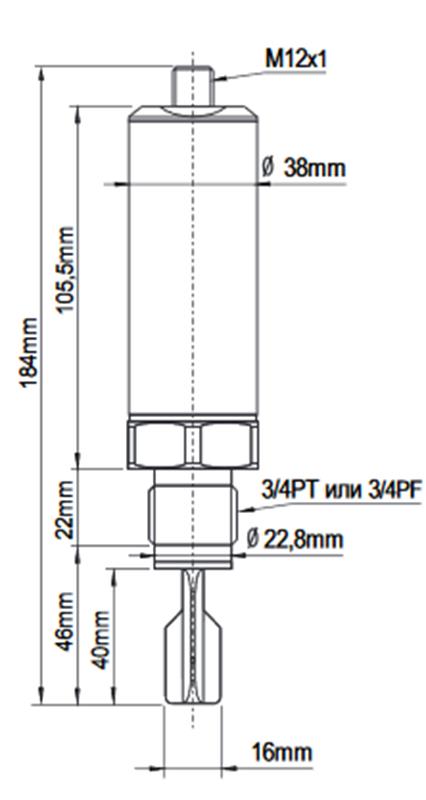

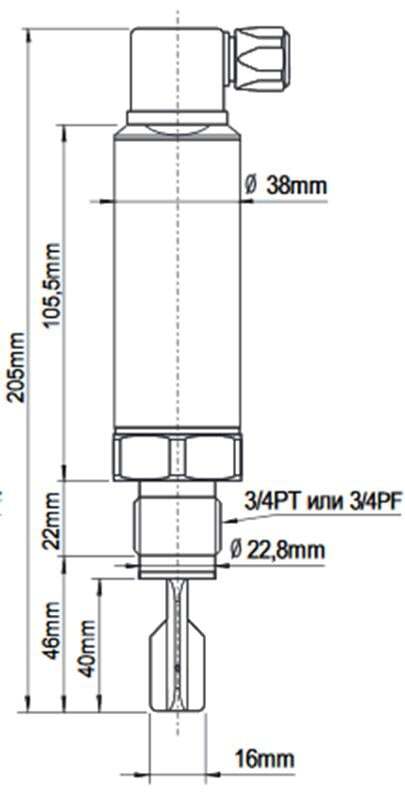

Версия с зондами 40 мм и разъемом М12х4pin	Версия с зондами 40 мм и разъемом DIN 43650	Версия с зондами 100 мм и разъемом М12х4pin	Версия с зондами 100 мм и разъемом DIN 43650

Версия: 2020-06-16-ШАР
