Измеритель-регулятор с универсальным входом ВЕХА-ИР

Высота индикатора: 57 мм, 127 мм
Универсальный изолированный измерительный канал, совместимый со всеми типами термопар, термосопротивлений и унифицированных аналоговых сигналов тока и напряжения
Выходной аналоговый модуль ЦАП: универсальный, универсальный биполярный или с выходом по току
Канал термокомпенсации с датчиком термокомпенсации
Два дискретных входа управления
Два дискретных выхода управления
Интерфейс связи RS485
Защита: IP20 или IP65
Монтаж: на стену

В закладки

от 21 370 руб. Наличие: 1...2 недели Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

Измеритель-регулятор «ВЕХА-ИР» получает данных от универсального измерительного канала либо интерфейса RS485, обрабатывает их и осуществляет управление исполнительными механизмами для стабилизации контролируемого параметра вблизи заданной уставки. По сути, прибор является универсальным цифровым измерителем-регулятором и может использоваться для построения систем автоматического управления и индикации показаний контролируемого параметра.
Особенности:

Универсальный изолированный канал ЦАП с выходным сигналом тока и/или напряжения (опция)
Два дискретных выхода управления (опция)
Прибор обеспечивает высокую точность измерений, благодаря прецизионному АЦП, линеаризации номинальных статических характеристик пассивных датчиков, а также компенсации температуры «холодного» спая термопар
Отсутствие в приборе гальванических связей между измерительным каналом, каналом ЦАП и первичной сетью, обеспечивает надежную и безопасную эксплуатацию прибора, даже при использовании неизолированных первичных преобразователей
Дискретные входы ПУСК и СТОП позволяют дистанционно управлять прибором

Функциональность прибора может быть модифицирована нашим предприятием под любую задачу заказчика

Технические характеристики:

Параметр	Значение

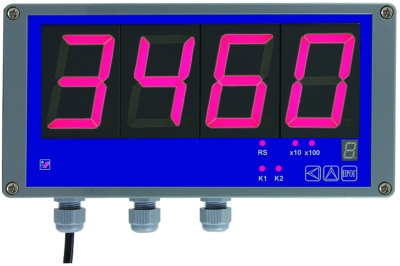

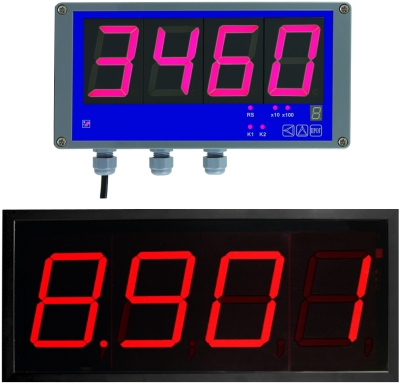

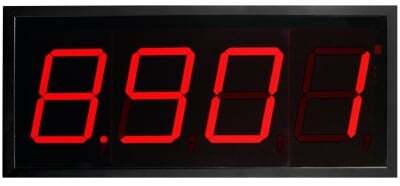

Высота индикатора - модификация НТ57 - модификация НТ127	57 мм 127 мм
Совместимые термопары	А-1(ТВР), А-2(ТВР), А-3(ТВР), L(ТХК), М(ТМК), R(ТПП), S(ТПП), В(ТПР), J(ТЖК), Т(ТМКн), Е(ТХКн), К(ТХА), N(ТНН)
Совместимые термосопротивления	Cu50, Cu100, 50М, 53М(Гр.23), 100М, Pt50, Pt100, Pt500, Pt1000, 46П(Гр.21), 50П, 100П, 500П, 100Н
Унифицированные аналоговые сигналы - ток - напряжение - напряжение с делителем 1:10 - биполярное напряжение - сопротивление	0…5 мА; 4…20 мА; 0…20 мА 0…10 мВ; 0…20 мВ; 0…50 мВ; 0…75 мВ; 0…100 мВ; 0…1000 мВ 0…5 В; 0…10 В; 1…5 В; 2…10 В −100…0…100 мВ; −50…0…50 мВ; −10…0…10 мВ 0…50 Ом; 0…100 Ом; 0…320 Ом; 0…500 Ом; 0…1000 Ом; 0…2000 Ом; 0…3000 Ом; 0…3250 Ом; 0…3900 Ом
Интерфейс	RS-485
Типы выходных устройств	Р – Реле ~10 А, 220 В K – управление оптотранзистором =50 В, 200 мА С – управление симистором ~220 В, 50 мА или твердотельным реле со входом управления ~220 В (AR-SSR-...AA и AR-3SSR-...AA) Т – управление твердотельным реле =30 мА, 6...24 В (AR-SSR-...DA и AR-3SSR-...DA)
Питание	~85...245 В =24 В ±5%
Габаритные размеры, степень защиты - модификация НТ57 - модификация НТ127	120×240×60 мм, IP65 234×493×60 мм, IP20

Версия: 2015-01-14-КВА

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	14.01.2015	0.96 Мб
Сеть приборов, протокол MODBUS	21.01.2015	0.3 Мб
«ARC.Configurator» ПО для конфигурирования прибора по интерфейсу RS-485	01.08.2012	1.05 Мб
«ARC.OPCServer» ПО для внедрения прибора в SCADA системы	11.10.2022	2.88 Мб

Артикул	Корпус	Аналоговый выход	Выход 1	Выход 2	Питание, В	Срок поставки	Стоимость
НТ127 НТ57	И420 ИУ Нет	Р К С Т	Р К С Т	AC220 DC24
