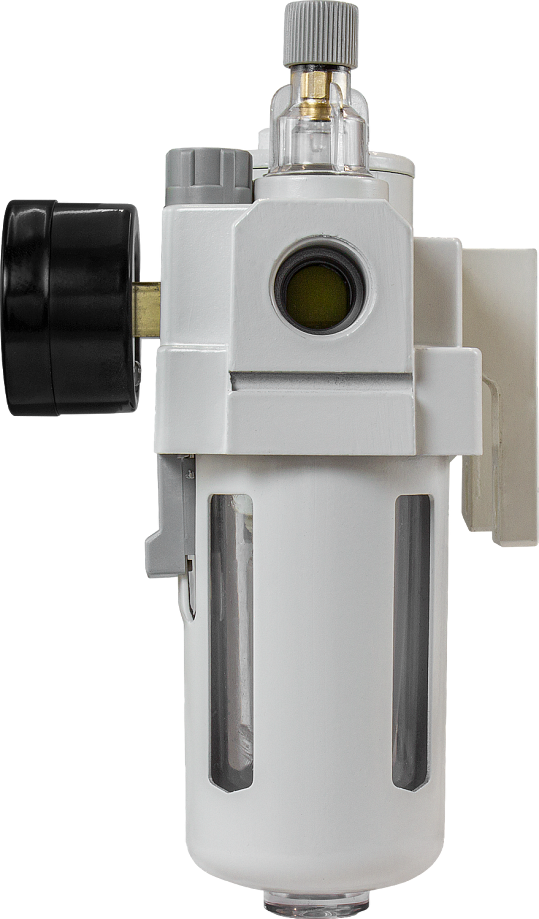

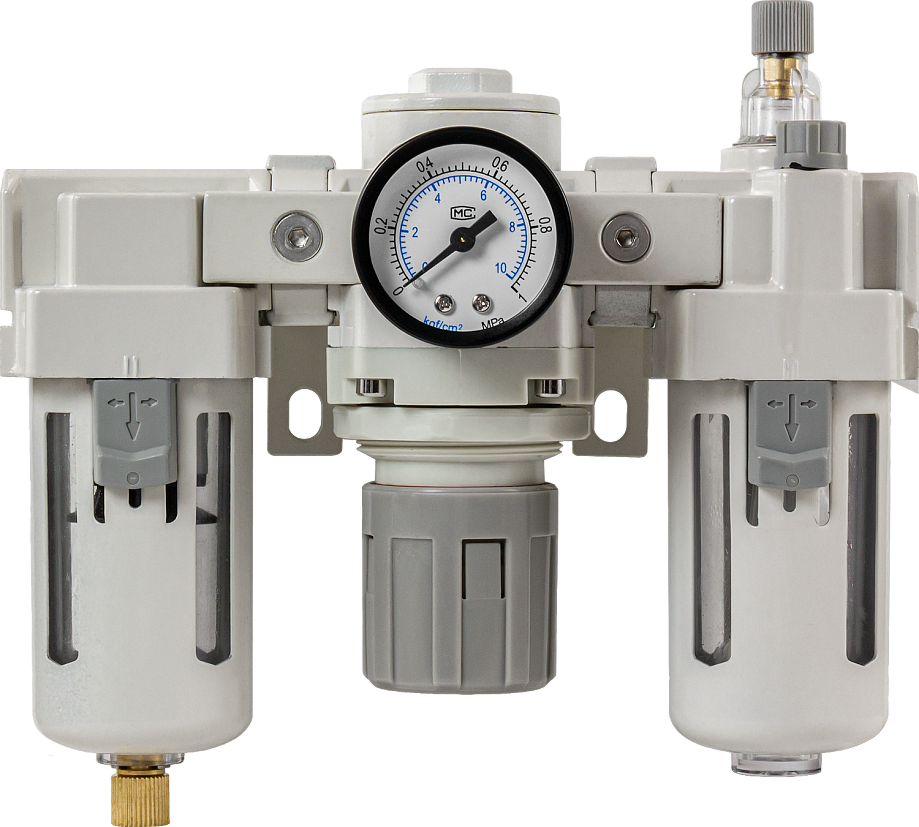

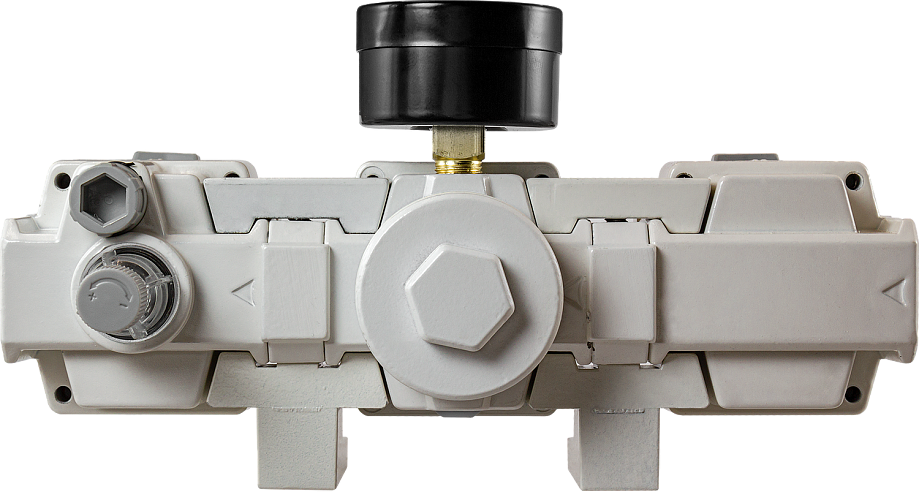

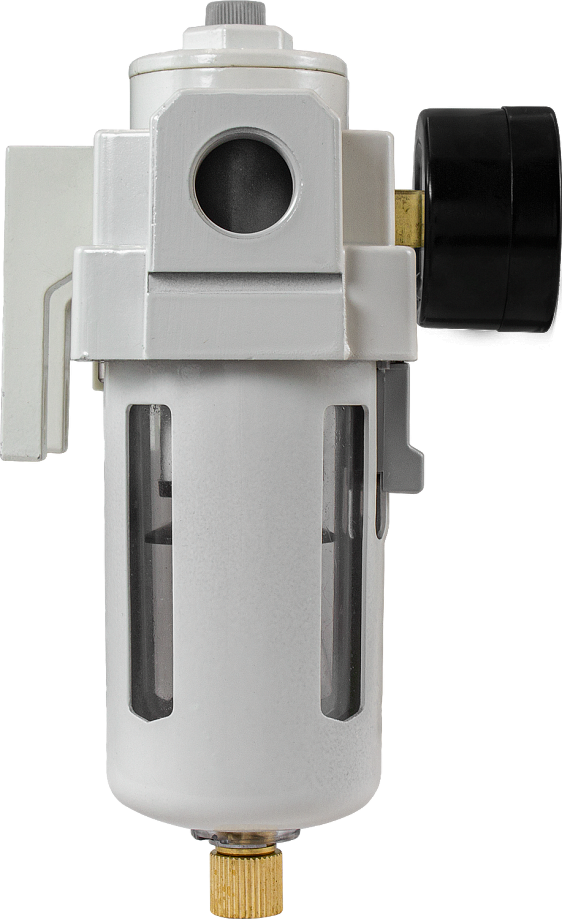

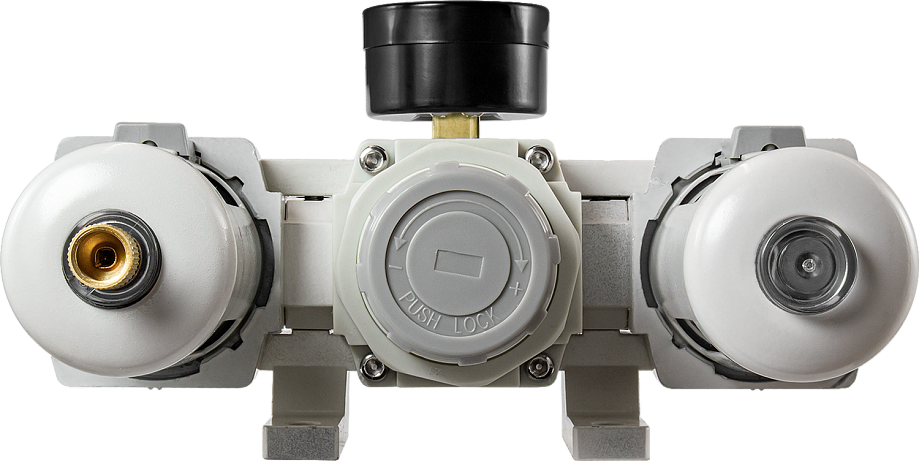

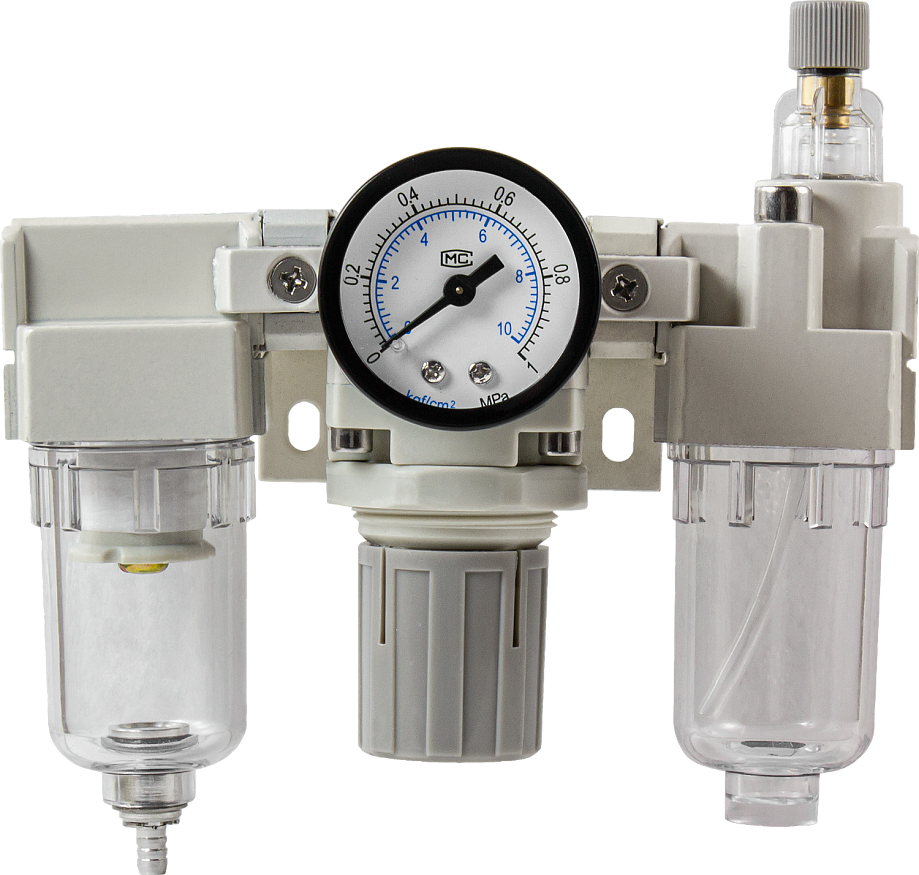

Фильтр-регулятор с маслораспылителем ФРЛ-Х000

Прибор для подготовки сжатого воздуха в пневмоприводах различного назначения

Расход воздуха: 500...5000 л/мин
Тонкость очистки: 5 мкм или 25 мкм
Присоединение: G¼"...G1"
Рабочая температура: +5...+60°С
Рабочее давление: 0,05...1 МПа

Является аналогом:

Производитель	Camozzi	Airtac	Festo	SMC	EMC
Модель/серия	Серия MX-000001	BC/AC	FRC-K	AC	EC

В закладки

от 3 237 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (14)
Все модификации ()
Отзывы (0)

Блок подготовки сжатого воздуха горизонтальной компоновки серии ФРЛ предназначен подготовки сжатого воздуха в пневмоприводах различного назначения: очистка сжатого воздуха от капельной влаги и твердых частиц, удаление конденсата, автоматическое поддержание величины давления на заданном уровне, подвод смазочного материала из резервуара в поток сжатого воздуха к элементам пневмосистемы

Особенности:

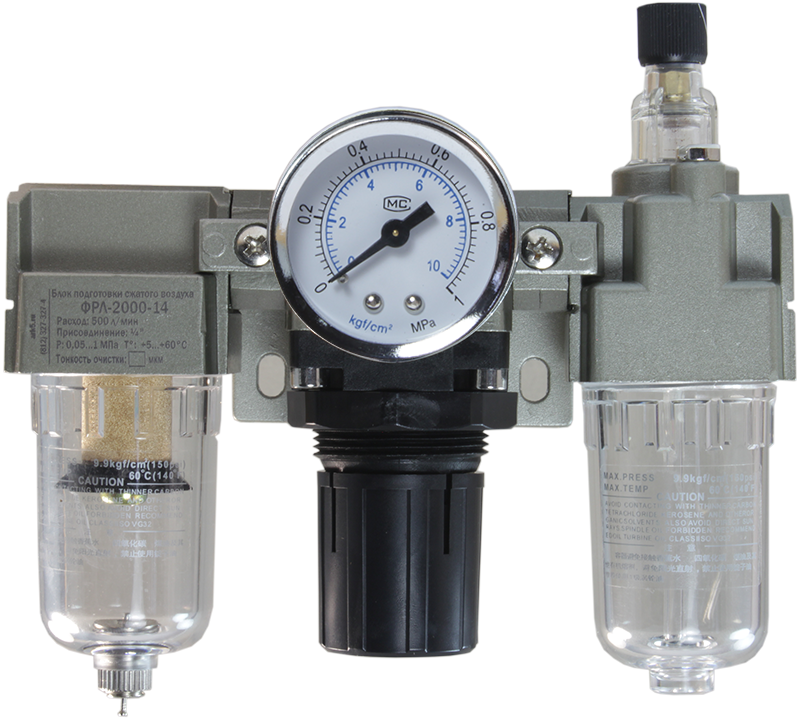

Блок в сборе содержит фильтр-влагоотделитель, регулятор давления, маслораспылитель и крепежную консоль
Модули можно легко менять и дополнять
Полуавтоматический слив конденсата (возможно исполнение с автоматическим сливом конденсата)
Фильтры обеспечивают двойную фильтрацию: центробежную очистку и очистку через сменный пористый фильтроэлемент
Корпус изготовлен из алюминиевого сплава
Рукоятка регулятора давления легко фиксируется в нужном положении путем нажатия
Прозрачный стакан из поликарбоната крепится к корпусу байонетным замком
Фильтрующий элемент изготовлен из пластика или спеченной бронзовой крошки, легко заменяется
Смазка осуществляется масляным туманом
В случае необходимости замены диафрагмы (износ, смена температурных условий и пр.) выберите новую диафрагму
Манометр в комплекте. При необходимости манометр можно заменитьТехнические характеристики:

Параметр	Значение
Рабочая среда	Сжатый воздух
Рабочее давление	0,05...1 МПа
Максимальное давление	1,5 МПа
Тонкость очистки	5 мкм или 25 мкм
Присоединение	G¼"...G1"
Расход воздуха	500...5000 л/мин
Рабочая температура	+5...+60°С

Модификации:

Модель	Расход воздуха, л/мин	Присоединение	Габаритные размеры, мм	Вес, кг
ФРЛ-2000-14	500	G¼"	140×125×86,8	0,74
ФРЛ-3000-14	2000	G¼"	181×156,5×101,8	1,18
ФРЛ-3000-38	2000	G⅜"	181×156,5×101,8	1,18
ФРЛ-4000-12	4000	G½"	238×191,5×115,5	2,14
ФРЛ-4000-34	4500	G¾"	253×193×119,5	2,47
ФРЛ-5000-34	5000	G¾"	300×271,5×145,3	3,82
ФРЛ-5000-1	5000	G1"	300×271,5×145,3	3,82

Габаритные размеры

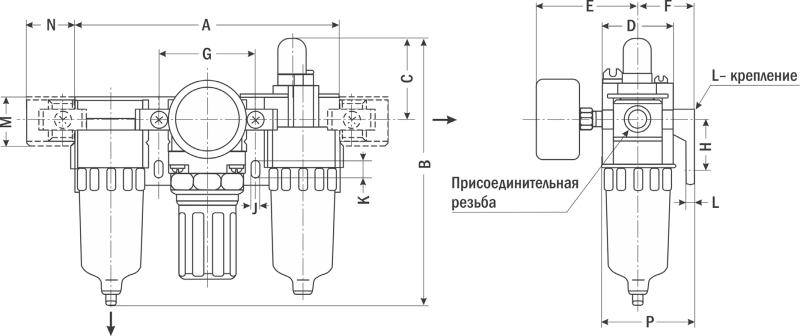

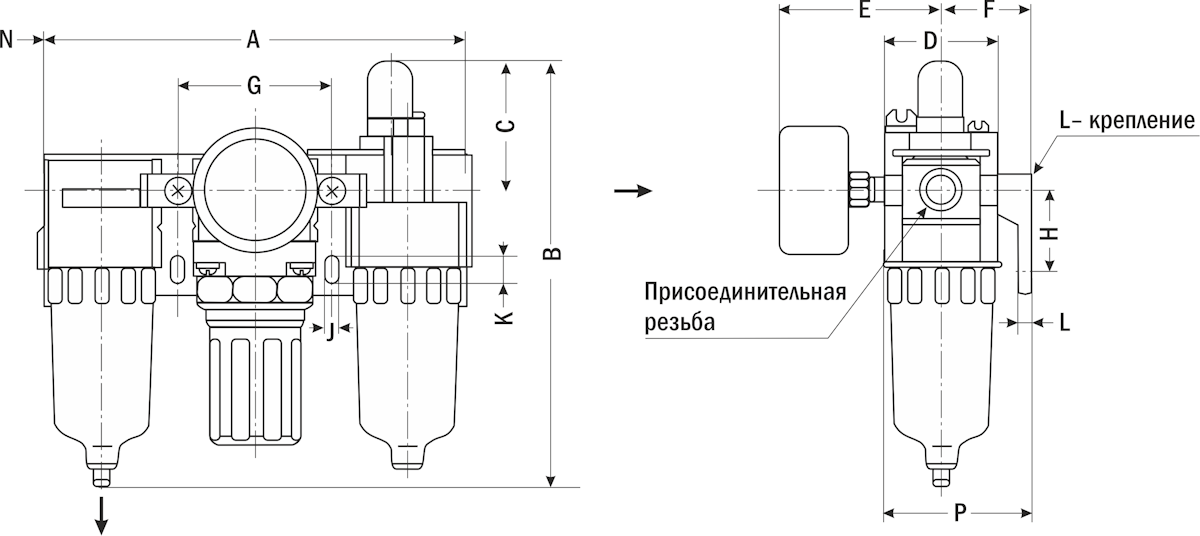

ФРЛ-2000

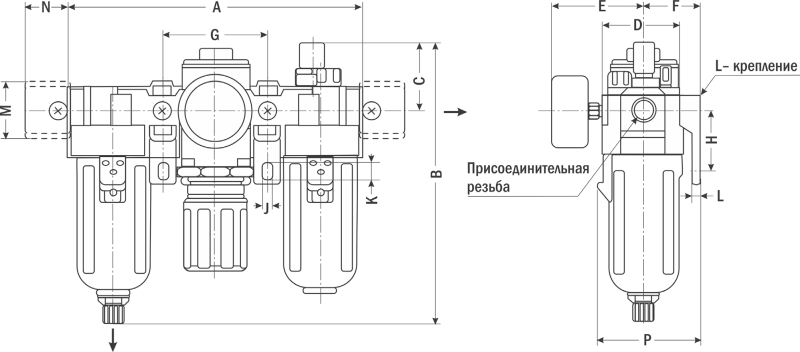

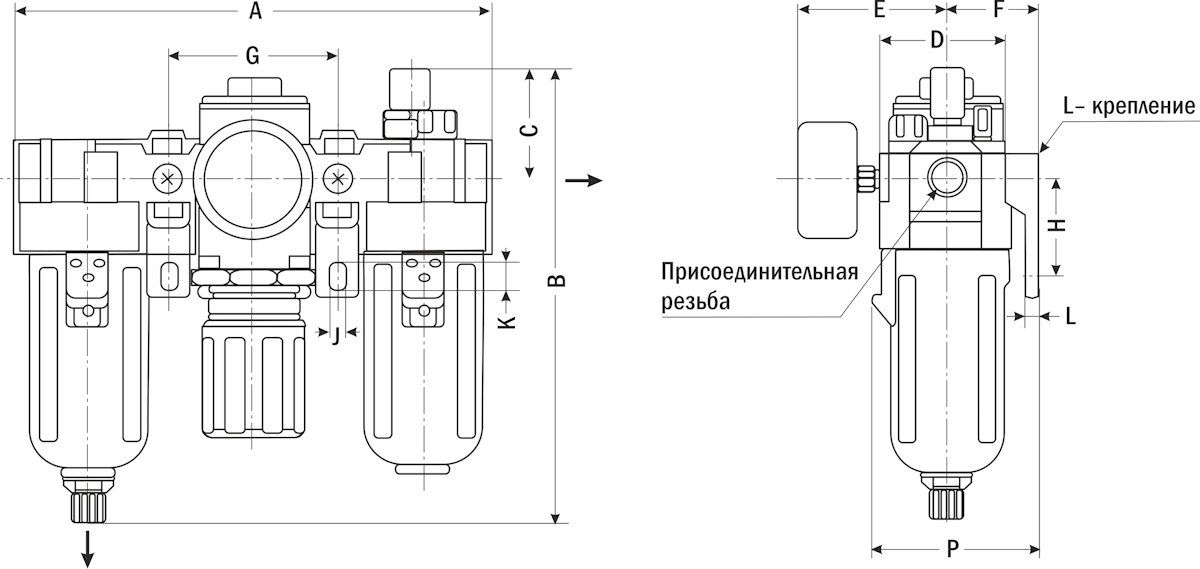

ФРЛ-3000, ФРЛ-4000, ФРЛ-5000

Размер, мм	ФРЛ-2000	ФРЛ-3000	ФРЛ-4000-12	ФРЛ-4000-34	ФРЛ-5000
A	140	181	238	253	300
B	125	156,5	191,5	193	271,5
C	38	38	41	40,5	48
D	40	53	70	70	90
E	56,8	60,8	65,5	69,5	75,5
F	30	41	50	50	69,8
G	50	64	84	89	105
H	24	35	40	40	50
J	5,5	7	9	9	12
K	8,5	11	13	13	16
L	5	7	7	7	10,5
M	22	34,2	42,2	46,2	55,2
N	23	26	33	36	40
P	50	70,5	88	88	115

Версия: 2015-06-23-КВА

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	11.10.2022	0.59 Мб

Артикул	Модель, расход	Присоединение	Тонкость очистки, мкм	Срок поставки	Стоимость
ФРЛ-2000, 500 л/мин ФРЛ-3000, 2000 л/мин ФРЛ-4000, 4000 л/мин ФРЛ-4000, 4500 л/мин ФРЛ-5000, 5000 л/мин	1/4" 3/8" 1/2" 3/4" 1"	5 25

Артикул	Модель	Модель, расход	Присоединение	Тонкость очистки, мкм	Срок поставки	Стоимость

Артикул	Свойства				Срок поставки	Стоимость

Артикул	Свойства				Срок поставки	Стоимость

Артикул	Модель	Модель, расход	Присоединение	Тонкость очистки, мкм	Срок поставки	Стоимость
O97533	ФРЛ-2000-14-5	ФРЛ-2000, 500 л/мин	1/4"	5	Со склада (комплектация 1..72 часа)	3393 руб. – +
O97540	ФРЛ-2000-14-25	ФРЛ-2000, 500 л/мин	1/4"	25	Со склада	3237 руб. – +
O97534	ФРЛ-3000-14-5	ФРЛ-3000, 2000 л/мин	1/4"	5	Со склада (комплектация 1..72 часа)	5265 руб. – +
O97541	ФРЛ-3000-14-25	ФРЛ-3000, 2000 л/мин	1/4"	25	Со склада	5031 руб. – +
O97535	ФРЛ-3000-38-5	ФРЛ-3000, 2000 л/мин	3/8"	5	Со склада (комплектация 1..72 часа)	5265 руб. – +
O97542	ФРЛ-3000-38-25	ФРЛ-3000, 2000 л/мин	3/8"	25	Со склада	5070 руб. – +
O97536	ФРЛ-4000-12-5	ФРЛ-4000, 4000 л/мин	1/2"	5	Со склада (комплектация 1..72 часа)	7605 руб. – +
O97543	ФРЛ-4000-12-25	ФРЛ-4000, 4000 л/мин	1/2"	25	Со склада	7215 руб. – +
O97537	ФРЛ-4000-34-5	ФРЛ-4000, 4500 л/мин	3/4"	5	Со склада (комплектация 1..72 часа)	9204 руб. – +
O97544	ФРЛ-4000-34-25	ФРЛ-4000, 4500 л/мин	3/4"	25	Со склада	8697 руб. – +
O97538	ФРЛ-5000-34-5	ФРЛ-5000, 5000 л/мин	3/4"	5	Со склада (комплектация 1..72 часа)	11973 руб. – +
O97545	ФРЛ-5000-34-25	ФРЛ-5000, 5000 л/мин	3/4"	25	Со склада	9490 руб. – +
O97539	ФРЛ-5000-1-5	ФРЛ-5000, 5000 л/мин	1"	5	Со склада (комплектация 1..72 часа)	11973 руб. – +
O97546	ФРЛ-5000-1-25	ФРЛ-5000, 5000 л/мин	1"	25	Со склада	11388 руб. – +

Артикул	Модель	Модель, расход	Присоединение	Тонкость очистки, мкм	Срок поставки	Стоимость
O97533	ФРЛ-2000-14-5	ФРЛ-2000, 500 л/мин	1/4"	5	Со склада (комплектация 1..72 часа)	3393 руб. – +
O97540	ФРЛ-2000-14-25	ФРЛ-2000, 500 л/мин	1/4"	25	Со склада	3237 руб. – +
O97534	ФРЛ-3000-14-5	ФРЛ-3000, 2000 л/мин	1/4"	5	Со склада (комплектация 1..72 часа)	5265 руб. – +
O97541	ФРЛ-3000-14-25	ФРЛ-3000, 2000 л/мин	1/4"	25	Со склада	5031 руб. – +
O97535	ФРЛ-3000-38-5	ФРЛ-3000, 2000 л/мин	3/8"	5	Со склада (комплектация 1..72 часа)	5265 руб. – +
O97542	ФРЛ-3000-38-25	ФРЛ-3000, 2000 л/мин	3/8"	25	Со склада	5070 руб. – +
O97536	ФРЛ-4000-12-5	ФРЛ-4000, 4000 л/мин	1/2"	5	Со склада (комплектация 1..72 часа)	7605 руб. – +
O97543	ФРЛ-4000-12-25	ФРЛ-4000, 4000 л/мин	1/2"	25	Со склада	7215 руб. – +
O97537	ФРЛ-4000-34-5	ФРЛ-4000, 4500 л/мин	3/4"	5	Со склада (комплектация 1..72 часа)	9204 руб. – +
O97544	ФРЛ-4000-34-25	ФРЛ-4000, 4500 л/мин	3/4"	25	Со склада	8697 руб. – +
O97538	ФРЛ-5000-34-5	ФРЛ-5000, 5000 л/мин	3/4"	5	Со склада (комплектация 1..72 часа)	11973 руб. – +
O97545	ФРЛ-5000-34-25	ФРЛ-5000, 5000 л/мин	3/4"	25	Со склада	9490 руб. – +
O97539	ФРЛ-5000-1-5	ФРЛ-5000, 5000 л/мин	1"	5	Со склада (комплектация 1..72 часа)	11973 руб. – +
O97546	ФРЛ-5000-1-25	ФРЛ-5000, 5000 л/мин	1"	25	Со склада	11388 руб. – +

Отзывы на этот товар пока отсутствуют.
