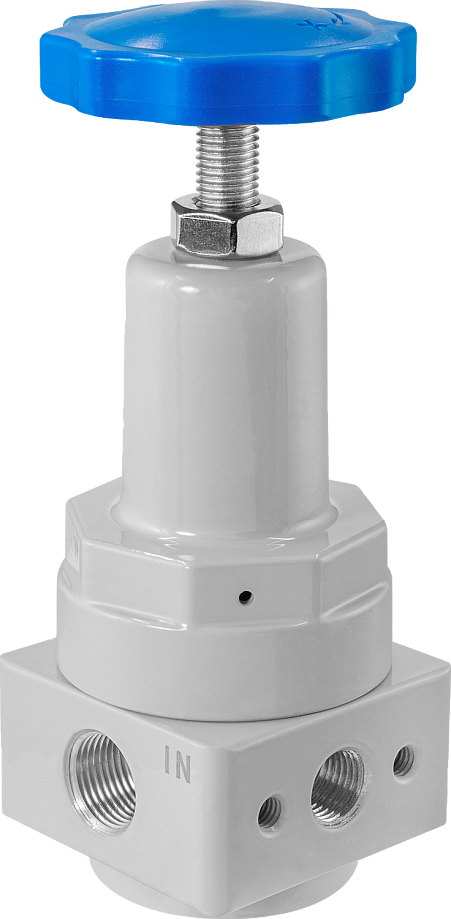

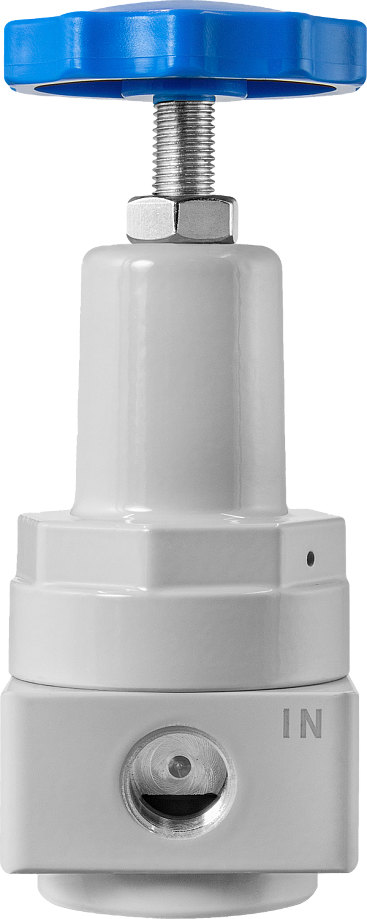

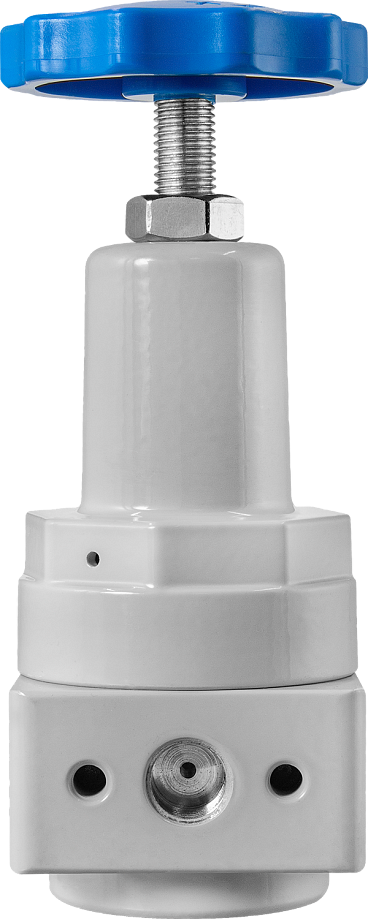

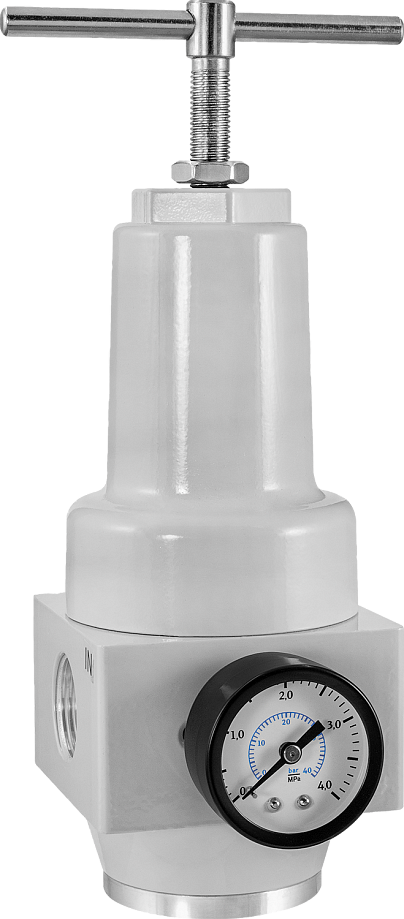

Регулятор давления ARP-RH

Регулятор давления предназначен для понижения давления сжатого воздуха и поддержания его на заданном уровне

В закладки

от 3 705 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (3)
Все модификации ()
Отзывы (0)

Регулятор давления ARP-RH предназначен для поддержания давления на заданном уровне в пневматических системах

Особенности:

Может устанавливаться отдельно или в качестве модуля блока подготовки воздуха
Сброс избыточного давления из вторичной магистрали через мембрану

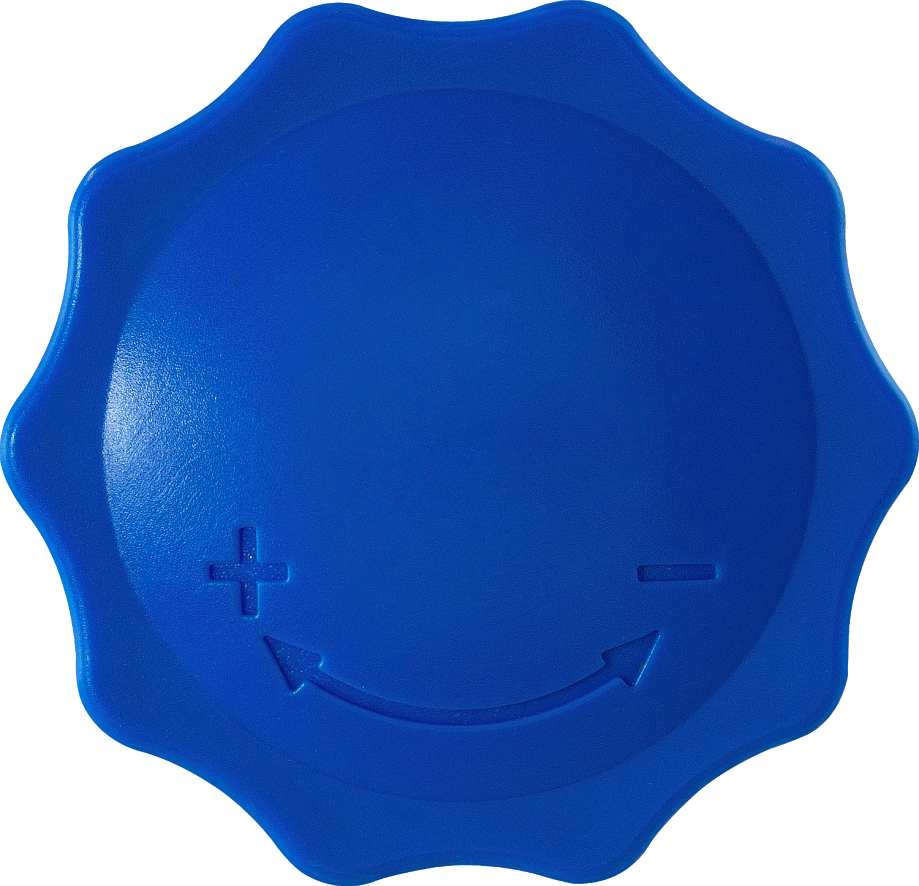

Простой способ установки поддерживаемого давления поворотом рукоятки, положение фиксируется гайкой
Коническая резьба типа K является наилучшей резьбой для стыковки с трубной резьбой типа G, так как обеспечивает максимальное уплотнение
Все модели регулятора имеют боковой резьбовой патрубок для присоединения манометра

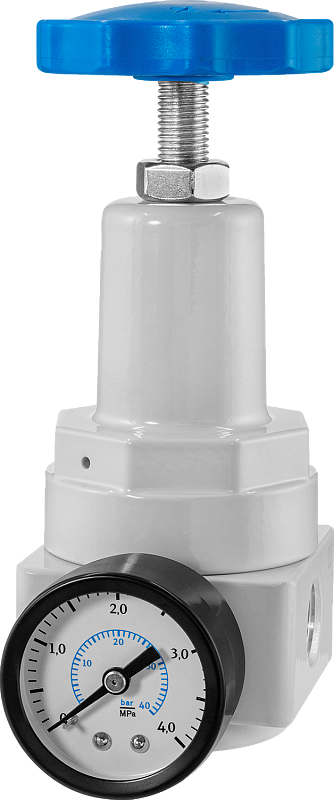

Манометр в комплекте. При необходимости манометр можно заменить
Для перехода на другие размеры резьбы используются футорки, например, VTr.581.N

Принцип действия:

Воздух поступает на вход клапана, протекает в зазоре между седлом и поршнем (см. рисунок) и поступает на выход. На поршень через диафрагму давит пружина.
Величина зазора определяется степенью поджатия пружины, которое изменяется с помощью регулировочного винта. Если наблюдается избыточное давление на выходе, диафрагма перемещается вверх, сжимает пружину, которая тянет за собой поршень, таким образом зазор между седлом и поршнем уменьшается до тех пор, пока давление не достигнет величины настройки. При недостаточном давлении диафрагма перемещается вниз, пружина толкает поршень, и зазор открывается. Таким образом регулятор поддерживает величину давления на заданном уровне.

Технические характеристики:

Параметр	Значение
Рабочая среда	Сжатый очищенный воздух
Пределы регулирования	0,2...3,6 МПа
Рабочее давление	0,2...4 МПа
Присоединение	K⅜"...K¾"
Присоединение манометра	K¼"
Расход воздуха	1800...5000 л/мин
Рабочая температура	−5...+55°С
Материал корпуса	Алюминиевый сплав
Материал диафрагмы, уплотнений	NBR

Модификации:

Модель	Расход воздуха, л/мин	Присоединение	Присоединение манометра	Габаритные размеры, мм	Вес, г
ARP-RH-10	1800	K⅜"	K¼"	163×55×90	468
ARP-RH-15	3000	K½"		167×55×90	525
ARP-RH-20	5000	K¾"		241×75×110	1460

Габаритные размеры

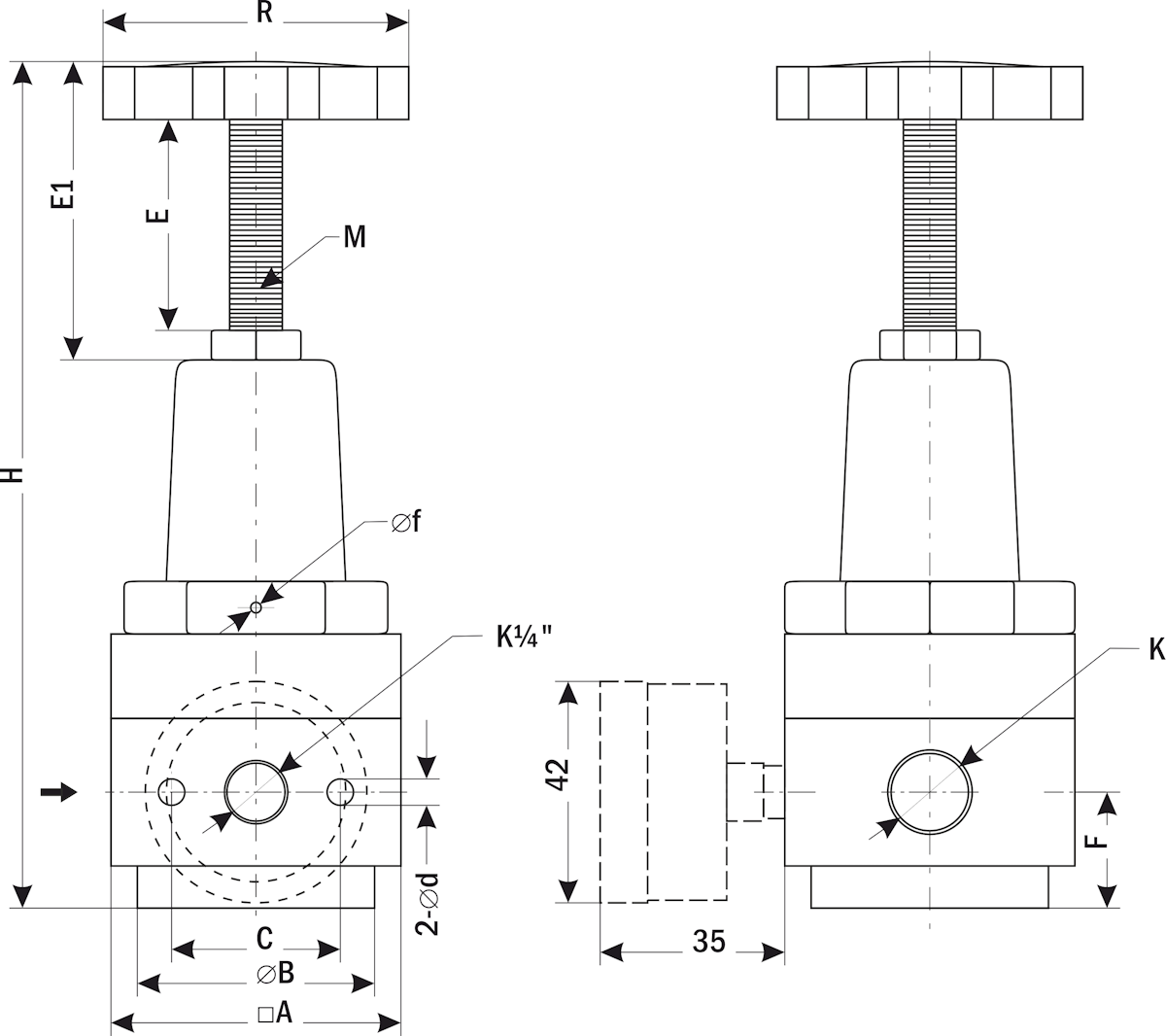

ARP-RH-10, ARP-RH-15

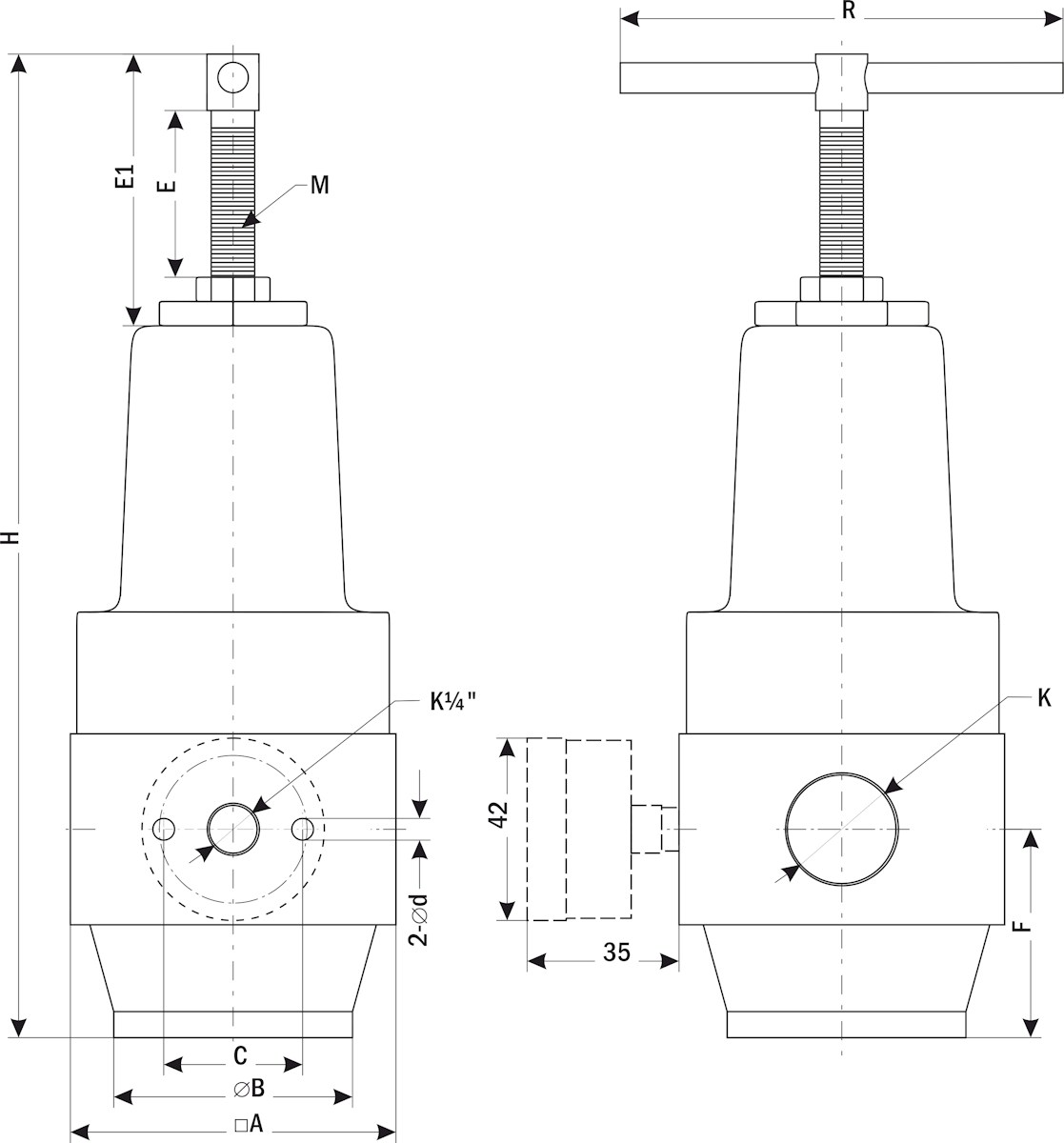

ARP-RH-20

Модель	K	Размеры, мм
Модель	K	A	B	C	D	E	E1	F	f	M	R	H
ARP-RH-10	K⅜"	55	45	31	5	35	58	22	2	M10x1,25	58	163
ARP-RH-15	K½"	55	45	31	5	35	58	25	2,5	M10x1,25	58	167
ARP-RH-20	K¾"	75	55	31	5	45	74	47	-	M12x1,25	100	241

Версия: 2026-03-25-СДГ

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	23.03.2026	0.52 Мб
