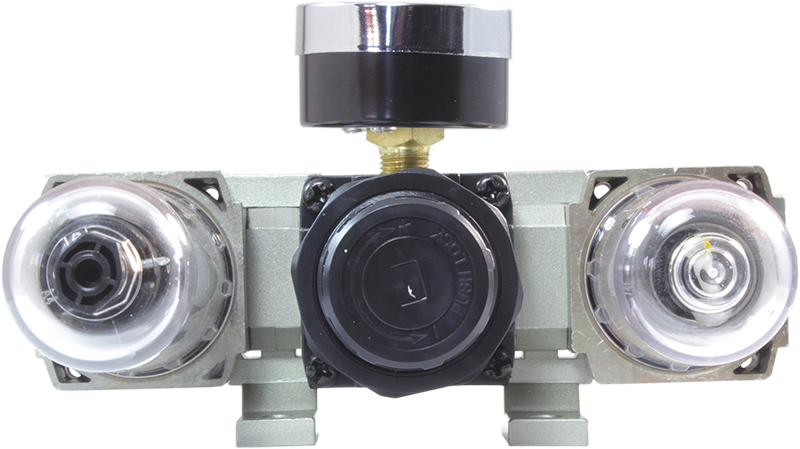

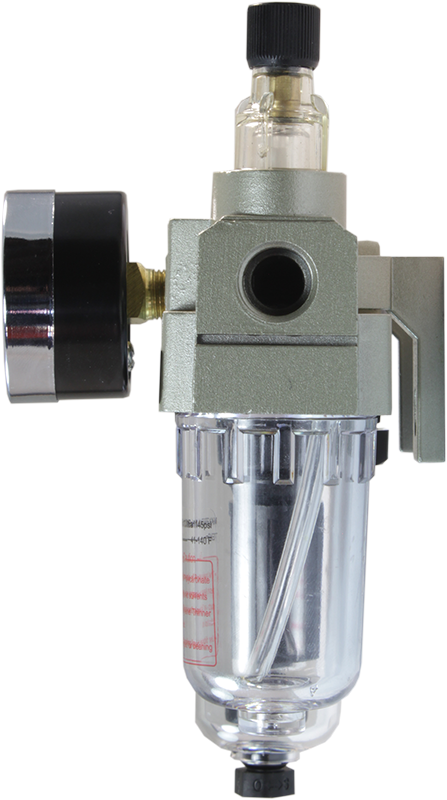

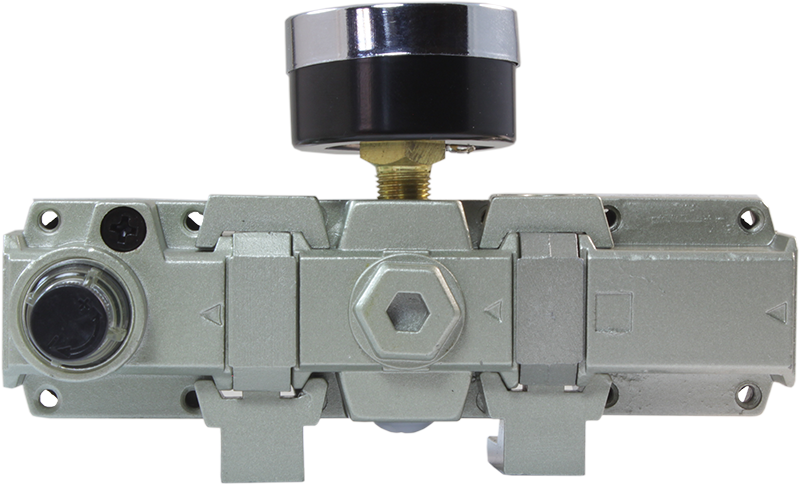

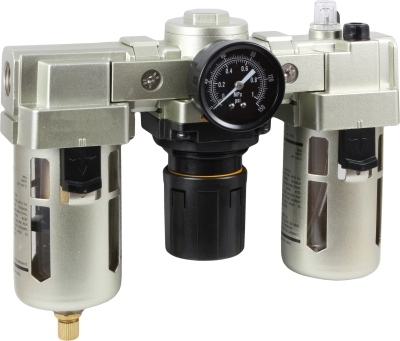

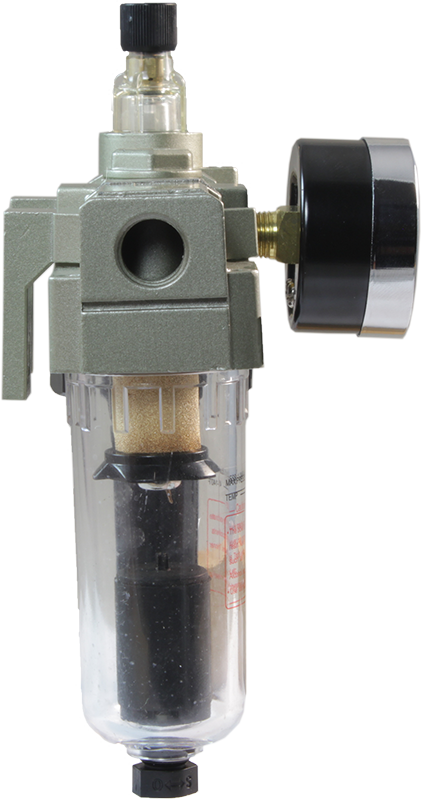

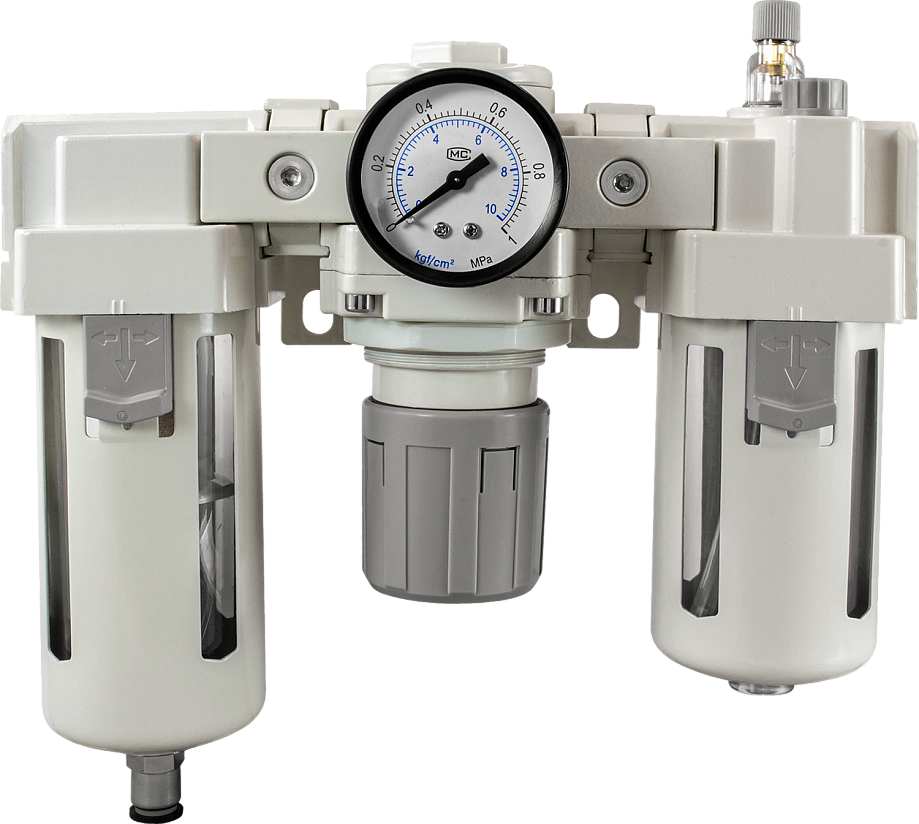

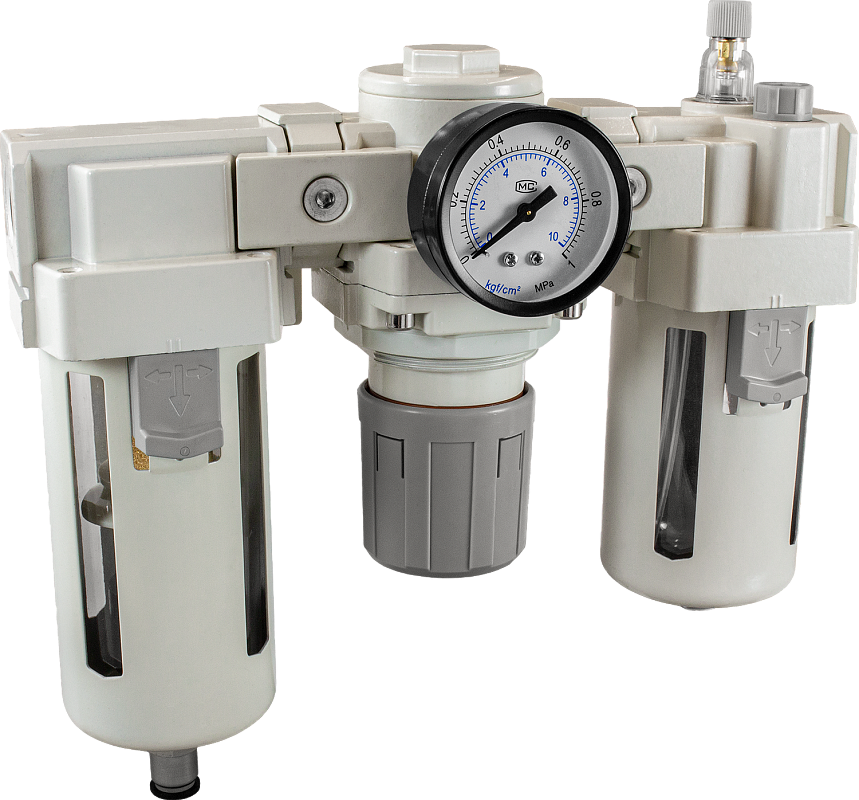

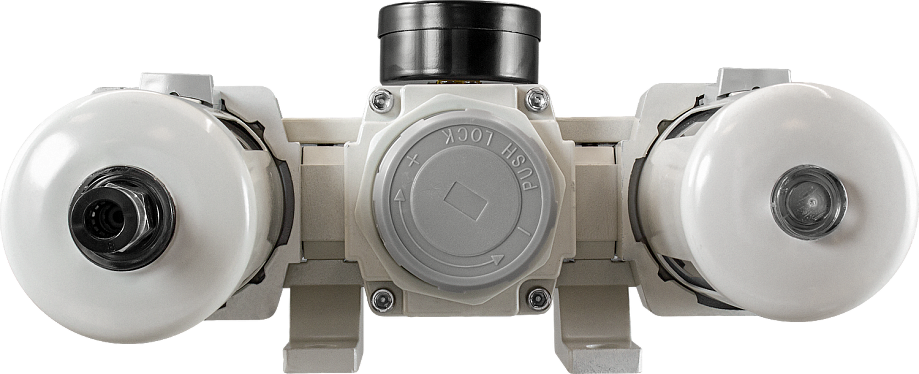

Фильтр-регулятор с маслораспылителем и автосливом ФРЛ-Х000А

Прибор для подготовки сжатого воздуха в пневмоприводах различного назначения

В закладки

от 4 095 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (8)
Все модификации ()
Отзывы (0)

Блок подготовки сжатого воздуха горизонтальной компоновки серии ФРЛ предназначен подготовки сжатого воздуха в пневмоприводах различного назначения: очистка сжатого воздуха от капельной влаги и твердых частиц, удаление конденсата, автоматическое поддержание величины давления на заданном уровне, подвод смазочного материала из резервуара в поток сжатого воздуха к элементам пневмосистемы

Особенности:

Конденсат автоматически удаляется через сливной клапан
Блок в сборе содержит фильтр-влагоотделитель, регулятор давления, маслораспылитель и крепежную консоль
Модули можно легко менять и дополнять
Фильтры обеспечивают двойную фильтрацию: центробежную очистку и очистку через сменный пористый фильтроэлемент
Корпус изготовлен из алюминиевого сплава
Рукоятка регулятора давления легко фиксируется в нужном положении путем нажатия
Прозрачный стакан из поликарбоната крепится к корпусу байонетным замком
Фильтрующий элемент изготовлен из пластика или спеченой бронзовой крошки, легко заменяется
Смазка осуществляется масляным туманом
В случае необходимости замены диафрагмы (износ, смена температурных условий и пр.) выберите новую диафрагму
Манометр в комплекте. При необходимости манометр можно заменить
Для перехода на другие размеры резьбы используются футорки, например, VTr.581.N

Технические характеристики:

Параметр	Значение
Рабочая среда	Сжатый воздух
Рабочее давление	0,05...1 МПа
Максимальное давление	1,5 МПа
Тонкость очистки	5 мкм или 25 мкм
Присоединение	G¼"...G1"
Расход воздуха	500...5000 л/мин
Рабочая температура	+5...+60°С

Модификации:

Модель	Расход воздуха, л/мин	Присоединение	Габаритные размеры, мм	Вес, кг
ФРЛ-2000А-14	500	G¼"	142×153×79	0,74
ФРЛ-3000А-14	2000	G¼"	181×209×70,5	1,03
ФРЛ-3000А-38	2000	G⅜"	181×209×70,5	1,03
ФРЛ-4000А-12	4000	G½"	238×238×83	1,99
ФРЛ-4000А-34	4500	G¾"	253×218×119,5	2,47
ФРЛ-5000А-34	5000	G¾"	300×297×115	3,38
ФРЛ-5000А-1	5000	G1"	300×297×115	3,38

Габаритные размеры

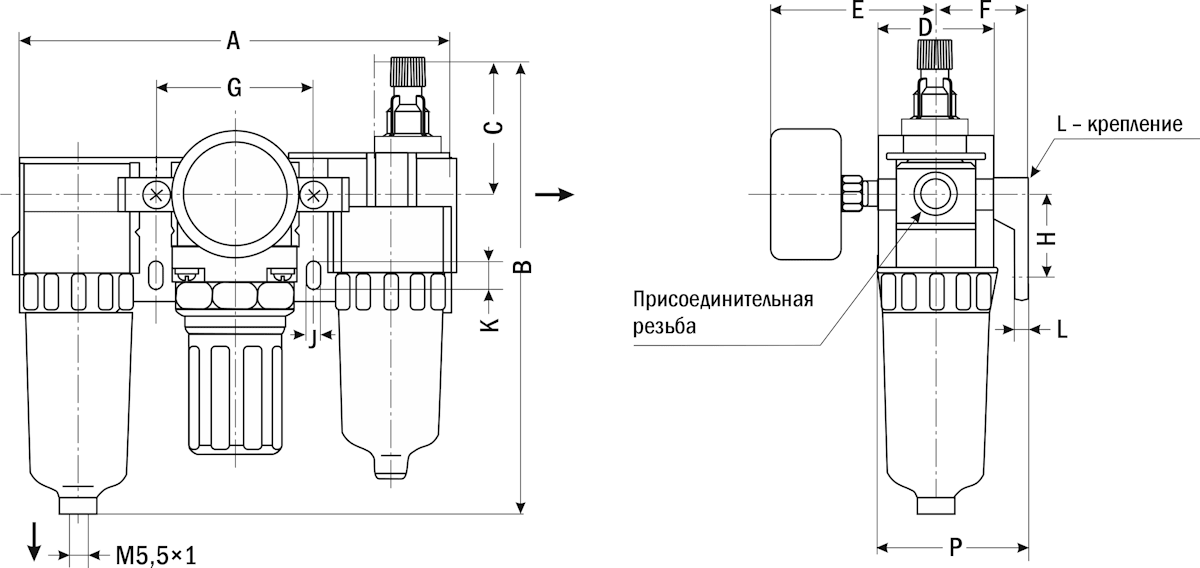

ФРЛ-2000А

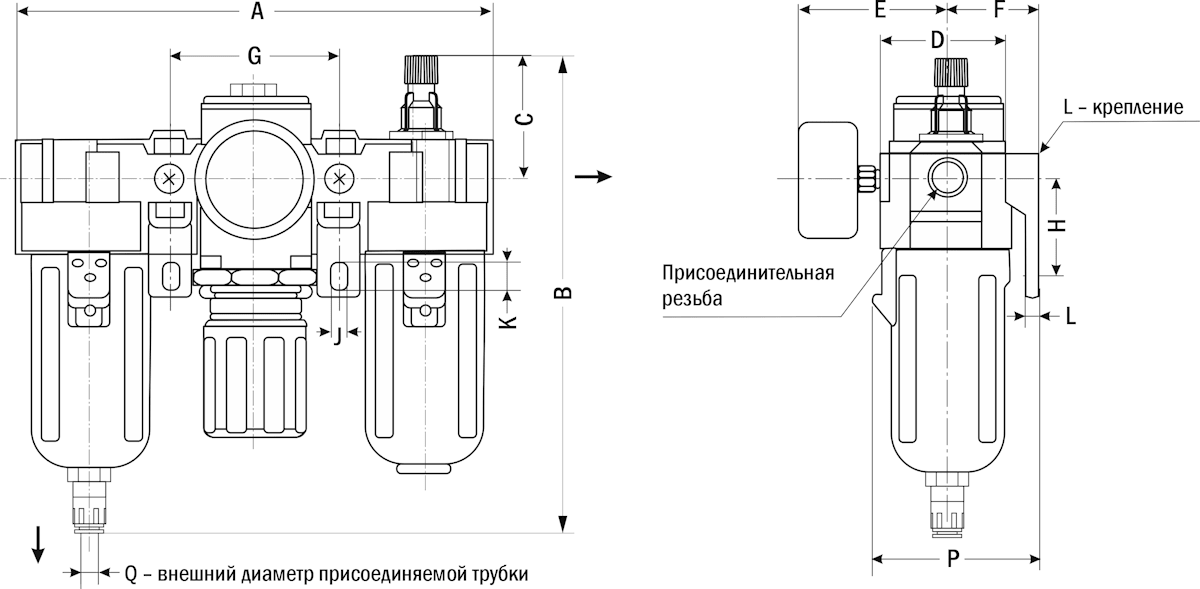

ФРЛ-3000А, ФРЛ-4000А, ФРЛ-5000А

Модель	A	B	C	D	E	F	G	H	J	K	L	Р	Q
ФРЛ-2000А	142	153	47	40	50	29	50	20	5	9	5	51	-
ФРЛ-3000А	181	209	51	53	42	34	64	54	7	11	7	70,5	10
ФРЛ-4000А-12	238	238	51	70	52	42	84	62	10	14	7	83	10
ФРЛ-4000А-34	253	218	40,5	70	69,5	50	89	40	9	13	7	88	10
ФРЛ-5000А	300	283	57	90	56	56	105	81	14	16	12	115	8

Версия: 2025-09-19-СДГ

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	19.09.2025	0.47 Мб

Артикул	Модель, расход	Присоед.размер	Тонкость очистки, мкм	Срок поставки	Стоимость
ФРЛ-2000А, 500 л/мин ФРЛ-3000А, 2000 л/мин ФРЛ-4000А, 4000 л/мин ФРЛ-4000А, 4500 л/мин ФРЛ-5000А, 5000 л/мин	1/4" 3/8" 1/2" 3/4" 1"	5 25

Артикул	Модель	Модель, расход	Присоед.размер	Тонкость очистки, мкм	Срок поставки	Стоимость

Артикул	Свойства				Срок поставки	Стоимость

Артикул	Свойства				Срок поставки	Стоимость

Артикул	Модель	Модель, расход	Присоед.размер	Тонкость очистки, мкм	Срок поставки	Стоимость
O97561	ФРЛ-2000А-14-5	ФРЛ-2000А, 500 л/мин	1/4"	5	Со склада (комплектация 1..72 часа)	4251 руб. – +
O97568	ФРЛ-2000А-14-25	ФРЛ-2000А, 500 л/мин	1/4"	25	Со склада	4095 руб. – +
O97562	ФРЛ-3000А-14-5	ФРЛ-3000А, 2000 л/мин	1/4"	5	Со склада (комплектация 1..72 часа)	6864 руб. – +
O97569	ФРЛ-3000А-14-25	ФРЛ-3000А, 2000 л/мин	1/4"	25	Со склада	5525 руб. – +
O97564	ФРЛ-4000А-12-5	ФРЛ-4000А, 4000 л/мин	1/2"	5	Со склада (комплектация 1..72 часа)	9477 руб. – +
O97571	ФРЛ-4000А-12-25	ФРЛ-4000А, 4000 л/мин	1/2"	25	Со склада	8970 руб. – +
O97567	ФРЛ-5000А-1-5	ФРЛ-5000А, 5000 л/мин	1"	5	Со склада (комплектация 1..72 часа)	13260 руб. – +
O97574	ФРЛ-5000А-1-25	ФРЛ-5000А, 5000 л/мин	1"	25	Со склада	12675 руб. – +

Артикул	Модель	Модель, расход	Присоед.размер	Тонкость очистки, мкм	Срок поставки	Стоимость
O97561	ФРЛ-2000А-14-5	ФРЛ-2000А, 500 л/мин	1/4"	5	Со склада (комплектация 1..72 часа)	4251 руб. – +
O97568	ФРЛ-2000А-14-25	ФРЛ-2000А, 500 л/мин	1/4"	25	Со склада	4095 руб. – +
O97562	ФРЛ-3000А-14-5	ФРЛ-3000А, 2000 л/мин	1/4"	5	Со склада (комплектация 1..72 часа)	6864 руб. – +
O97569	ФРЛ-3000А-14-25	ФРЛ-3000А, 2000 л/мин	1/4"	25	Со склада	5525 руб. – +
O97563	ФРЛ-3000А-38-5	ФРЛ-3000А, 2000 л/мин	3/8"	5	Снято с производства	5720 руб. – +
O97570	ФРЛ-3000А-38-25	ФРЛ-3000А, 2000 л/мин	3/8"	25	Снято с производства	5525 руб. – +
O97564	ФРЛ-4000А-12-5	ФРЛ-4000А, 4000 л/мин	1/2"	5	Со склада (комплектация 1..72 часа)	9477 руб. – +
O97571	ФРЛ-4000А-12-25	ФРЛ-4000А, 4000 л/мин	1/2"	25	Со склада	8970 руб. – +
O97565	ФРЛ-4000А-34-5	ФРЛ-4000А, 4500 л/мин	3/4"	5	120 дней	10257 руб. – +
O97572	ФРЛ-4000А-34-25	ФРЛ-4000А, 4500 л/мин	3/4"	25	120 дней	9750 руб. – +
O97566	ФРЛ-5000А-34-5	ФРЛ-5000А, 5000 л/мин	3/4"	5	120 дней	13260 руб. – +
O97573	ФРЛ-5000А-34-25	ФРЛ-5000А, 5000 л/мин	3/4"	25	120 дней	12675 руб. – +
O97567	ФРЛ-5000А-1-5	ФРЛ-5000А, 5000 л/мин	1"	5	Со склада (комплектация 1..72 часа)	13260 руб. – +
O97574	ФРЛ-5000А-1-25	ФРЛ-5000А, 5000 л/мин	1"	25	Со склада	12675 руб. – +
