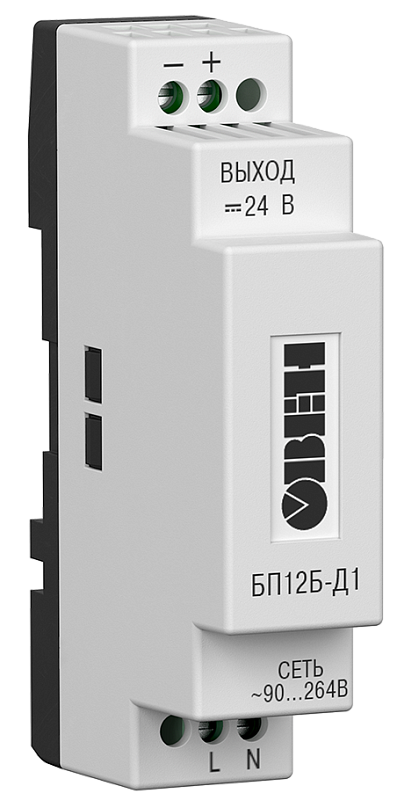

Блок питания ОВЕН БП12Б-Д1

Прибор для преобразования сетевого напряжения в стабилизированное напряжение и питания датчиков с унифицированным выходным токовым сигналом

Входное напряжение: ~90...264 В или =110...370 В
Выходное напряжение: =12 B или =24 В
Выходная мощность: ≤ 12 Вт
Количество каналов: 1
Амплитуда пульсации выходного напряжения: ≤ 30 мВ или ≤ 60 мВ
Защита от перенапряжения, перегрузки, импульсных помех на входе, короткого замыкания и перегрева
Монтаж: на DIN-рейку, стандарт 1S

В закладки

2 580 руб. Наличие: 1...2 недели Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

Двухканальный блок питания ОВЕН БП12Б-Д1 предназначен для питания датчиков стабилизированным напряжением постоянного тока

Особенности:

Преобразование переменного / постоянного напряжения в постоянное стабилизированное напряжение
Один гальванически изолированный канал питания датчиков
Стабильная работа в широком диапазоне входных напряжений без снижения характеристик выходного напряжения
Защита от перенапряжения и импульсных помех на входе
Защита от перегрузки, короткого замыкания и перегрева
Индикация о наличии напряжения на выходе

Технические характеристики:

Параметр	БП12Б-Д1-12	БП12Б-Д1-24
Входные параметры
Входное напряжение	~85...264 В или =110...370 В
Частота входного переменного напряжения	45...65 Гц
Номинальный ток потребления	≤ 0,24/0,14 А
Пусковой ток	≤ 6 А
КПД	≥ 85%
Выходные параметры
Выходное напряжение в канале	=12 В	=24 В
Макс. ток нагрузки в канале	1 А	0,5 А
Амплитуда пульсации выходного напряжения	30 мВ	60 мВ
Количество выходных каналов	1
Суммарная мощность	12 Вт
Допустимое отклонение напряжения, в том числе: - нестабильность выходного напряжения от входного напряжения - нестабильность выходного напряжения от номинального тока - коэффициент температурной нестабильности	2 % ± 0,5 % ± 1 % ± 0,03 %/°С
Амплитуда пульсаций выходного напряжения (межпиковое): - типовое значение* - максимальное значение	30 мВ 100 мВ	60 мВ 100 мВ
Безопасность и ЭМС
Электрическая прочность изоляции: - вход-выход, вход-корпус - выход-корпус	3000 В
Защита	IP20
Прочее
Условия эксплуатации: - температура окружающего воздуха - атмосферное давление - относительная влажность воздуха (при +25°С и ниже)	−40...+70°С 84...106,7 кПа ≤ 80%RH (без конденсации влаги)
Монтаж	На DIN-рейку, стандарт 1S
Габаритные размеры	90×22×57 мм

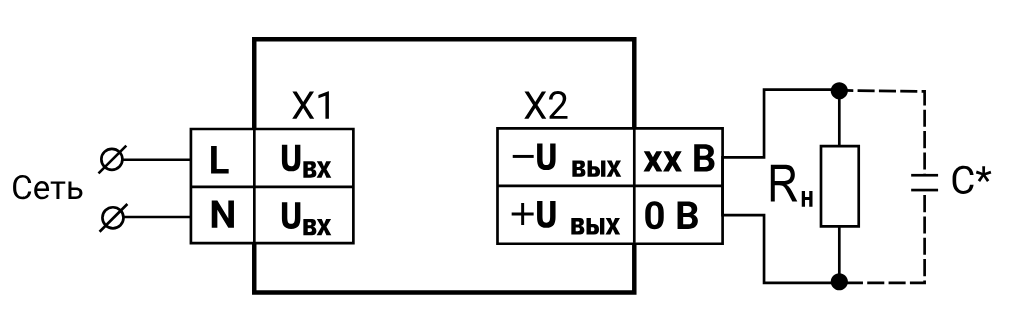

Схема подключения

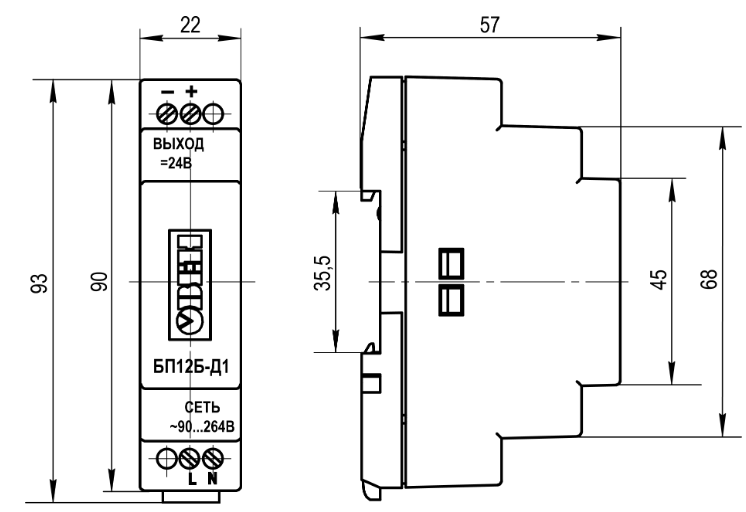

Габаритные размеры

Версия: 2025-06-14-КВА

Артикул	Выходное напряжение, В	Срок поставки	Стоимость
12 24

Артикул	Выходное напряжение, В	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Выходное напряжение, В	Срок поставки	Стоимость
T72648	12	1...2 недели	2580 руб. – +
T72649	24	1...2 недели	2580 руб. – +
