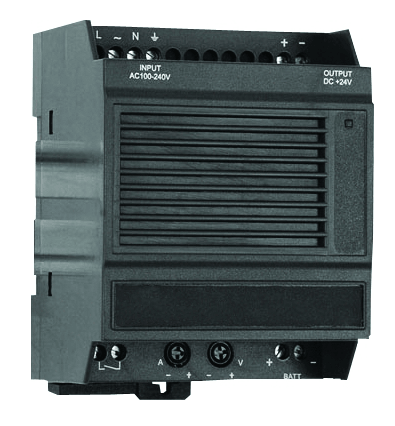

Блок питания БП94
Прибор для преобразования сетевого напряжения в стабилизированное напряжение =24 В
- Входное напряжение: ~100...240 В, ~90...265 В, =140...340 В, =130...375 В
- Выходное напряжение: =24 B ±0,5%
- Выходная мощность: 36 Вт, 72 Вт, 150 Вт
- Количество каналов: 1
- Амплитуда пульсаций выходного напряжения: ≤ 150 мВ
- Монтаж: на DIN-рейку
Блоки питания однофазные БП94-36-24 (SP-24AS), БП94-72-24 (SP-24AL) , БП94-150-24 (SP-24AL150) предназначены для преобразования сетевого напряжения в стабилизированное напряжение =24 ВОсобенности:
Версия: 2015-05-21-КВА
- КПД до 91,5% (БП94-150)
- Возможность использования в качестве источника бесперебойного питания (UPS) при подключении внешней батареи
- Возможность внешнего управления включением
- Регулирование выходного напряжения и максимального тока срабатывания по перегрузке при помощи интегрированных потенциометров (БП94-36-24, БП94-72-24)
- Ограничение амплитуды стартового тока (soft-start)
- Защита от короткого замыкания, перегрузки и перегрева
- Светодиодная индикация включения
| Параметр
| Значение
| ||
| БП94-36-24
| БП94-72-24
| БП94-150-24
| |
| Количество каналов
| 1
| ||
| Выходное напряжение | =24 В ± 0,5% | ||
| Амплитуда пульсаций выходного напряжения
| ≤ 150 мВ | ||
| Максимальный ток нагрузки | 1,5 А | 3 А | 6,25 А |
| Выходная мощность
| 36 Вт
| 72 Вт
| 150 Вт
|
| КПД
| 75% | 91,5% | |
| Питание
| ~100…240 В, 47…63 Гц;
=140…340 В | ~90…265 В, 47…63 Гц;
=130…375 В | |
| Условия эксплуатации | −25…70°С
45…80%RH | −15…70°С
5…95%RH | |
| Габаритные размеры
| 90×71×62,5 мм
| 96×126×63 мм | 137×70×118 мм |
| Вес
| 239 г
| 431 г
| 975 г
|

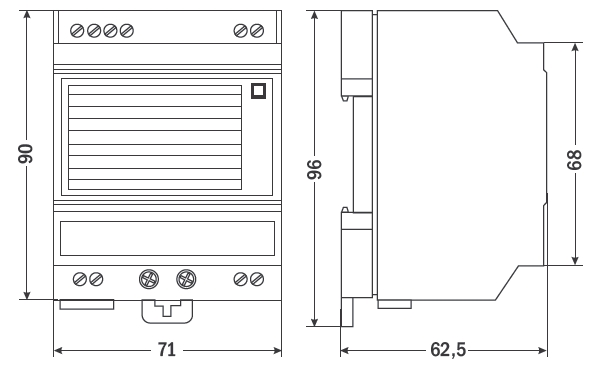

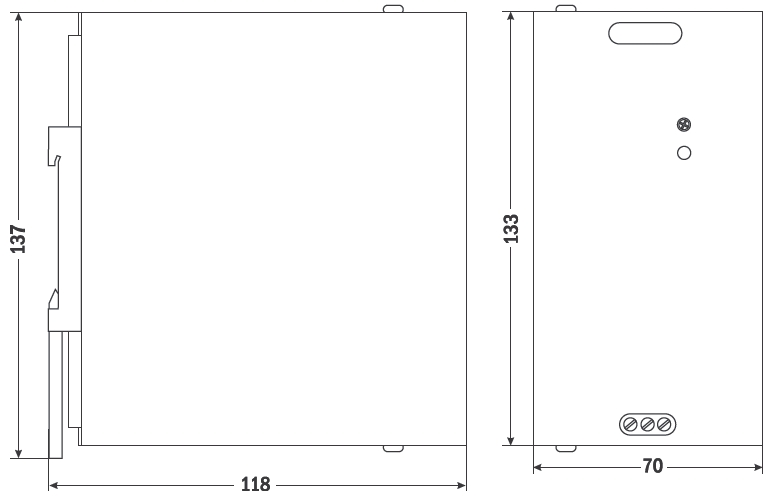

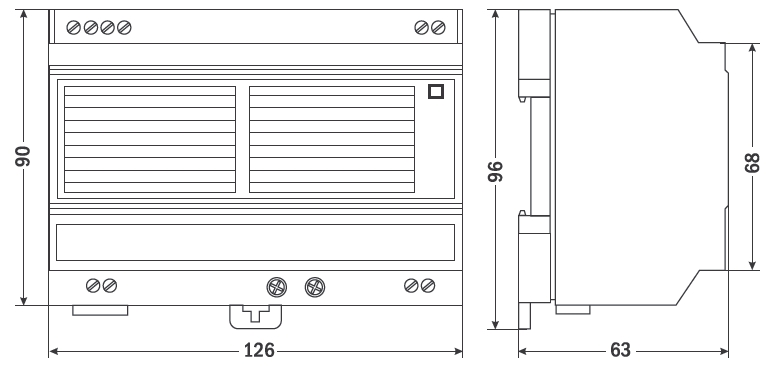

| Габаритные размеры
|
 |
| БП94-36-24
|
 |
| БП94-72-24
|
 |
| БП94-150-24
|
Версия: 2015-05-21-КВА
Документация и схемы
| Схема | Размер | Файл |

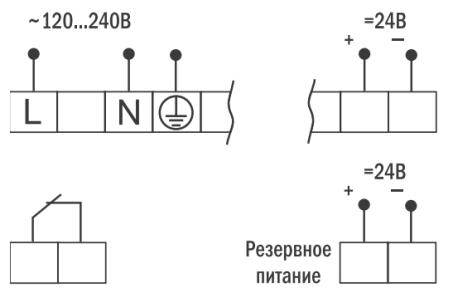

| Схема подключения | 0.07 Мб |  |
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации для БП94-150-24 | 15.10.2014 | 0.28 Мб |  |
| Руководство по эксплуатации для БП94-36-24, БП94-72-24 | 15.10.2014 | 0.36 Мб | |
| Сертификат соответствия | 25.10.2012 | 1.38 Мб |  |
