Блок питания ОВЕН БП07Б-Д3
Прибор для преобразования сетевого напряжения в стабилизированное напряжение и питания датчиков с унифицированным выходным токовым сигналом
- Входное напряжение: ~90...264 В или =110...370 В
- Выходное напряжение: =24 B, =36 В
- Выходная мощность: ≤ 7 Вт
- Количество каналов: 2
- Амплитуда пульсации выходного напряжения: ≤ 50 мВ или ≤ 60 мВ
- Защита от перенапряжения, перегрузки, импульсных помех на входе, короткого замыкания и перегрева
- Монтаж на DIN-рейку
Двухканальный блок питания ОВЕН БП07Б-Д3 предназначен для питания стабилизированным напряжением 24 В или 36 В датчиков с унифицированным выходным токовым сигналом
Особенности:
Версия: 2013-10-08-КВА
Особенности:
- Преобразование переменного (постоянного) напряжения в постоянное стабилизированное в двух независимых каналах
- Ограничение пускового тока
- Индикация о наличии напряжения на выходе каждого канала
| Параметр
| Значение |
| Входное напряжение
| ~90...264 В или 110...370 В
|
| Частота входного переменного напряжения | 47...63 Гц |
| Порог срабатывания защиты по току | (1,2...1,3) × Imax |
| Суммарная выходная мощность
| 7 Вт |
| Количество выходных каналов
| 2
|
| Нестабильность выходного напряжения при изменении напряжения питания | ±0,2%
|
| Нестабильность выходного напряжения при изменении тока нагрузки от 0,1 Imax до Imax
| ±0,2% |
| Выходное напряжение в канале:
- БП07Б-Д3.2-24 - БП07Б-Д3.2-36 |
24 В ± 0,48%
36 В ± 0,72% |
| Амплитуда пульсаций выходного напряжения:
- БП07Б-Д3.2-24 - БП07Б-Д3.2-36 |
≤ 50 мВ
≤ 60 мВ |
| Максимальный ток нагрузки Imax:
- БП07Б-Д3.2-24
- БП07Б-Д3.2-36
|
145 мА
95 мА |
| КПД:
- БП07Б-Д3.2-24 - БП07Б-Д3.2-36 |
70%
70% |
| Рабочий диапазон температур | −20...50°С |
| Коэффициент температурной нестабильности выходного напряжения в рабочем диапазоне температур | ±0,01%/°С |
| Электрическая прочность изоляции вход-выход (действующие значение) | 1,5 кВ |
| Электрическая прочность изоляции выход-выход (действующие значение) | 1,5 кВ
|
| Электрическая прочность изоляции вход-корпус (действующие значение) | 1,5 кВ |
| Уровень радиопомех | По ГОСТ Р 51527 группа С |
| Условия эксплуатации:
- температура окружающего воздуха - атмосферное давление - относительная влажность воздуха (при 25°С и ниже) |
−20...50°С 86...106,7 кПа ≤ 80%RH (без конденсации влаги) |
| Защита
| IP20 |

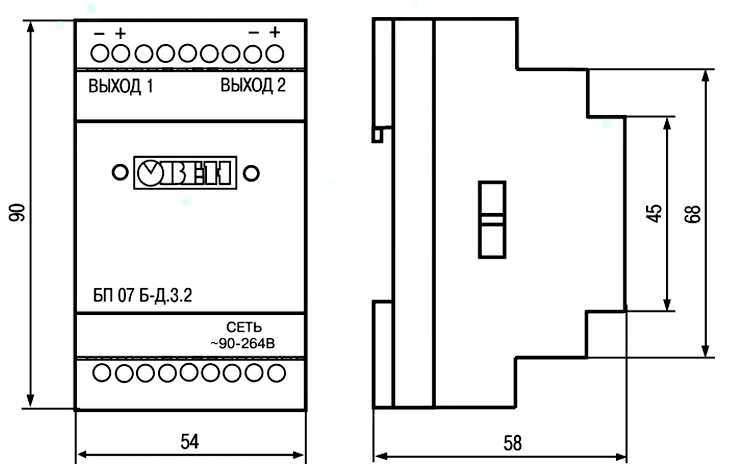

| Габаритные размеры | 54×90×58 мм |
Версия: 2013-10-08-КВА

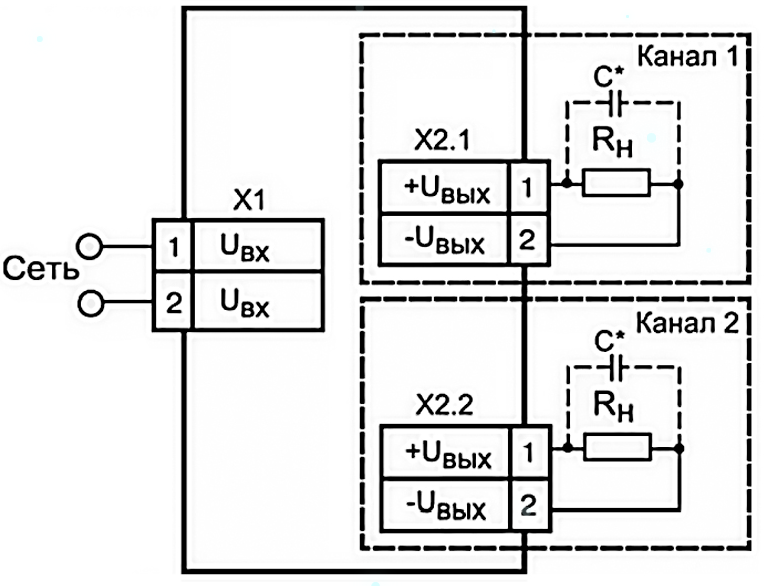

Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 30.04.2013 | 0.25 Мб |  |
| Сертификат соответствия | 18.03.2011 | 1.09 Мб |  |
