Блок сетевых фильтров ОВЕН БСФ
Блоки сетевых фильтров БСФ предназначены для защиты двухпроводной сети переменного тока, питающей приборы и датчики, от импульсных и высокочастотных помех
- Ослабление импульсных помех 5/50 нс: до 10 раз
- Ослабление импульсных помех 1/50 мкс: до 4 раз
- Максимальный ток нагрузки: 0,6 А или 1,2 А (зависит от модификации)
Блоки сетевых фильтров БСФ-Д2-0,6 и БСФ-Д3-1,2 предназначены для защиты двухпроводной сети переменного тока, питающей приборы и датчики, от импульсных и высокочастотных помех.

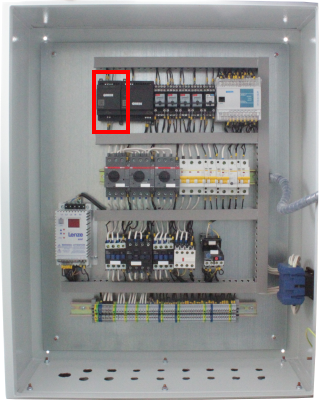

Блоки выпускаются в корпусах, предназначенных для крепления на DIN-рейку 35 мм. Особенности:
Модификации (внешний вид):
Блоки выпускаются в корпусах, предназначенных для крепления на DIN-рейку 35 мм. Особенности:
- Защита электрооборудования от действия помех, проникающих из сети
- Защита сети от эмиссии помех подключенного работающего электрооборудования
- Ослабление импульсных помех
- Подавление высокочастотных помех
| Параметр | Значение |
| Входное напряжение переменного тока | 176...264 В |
| Частота входного напряжения | 50 Гц |
| Падение напряжения на фильтре блока | ≤ 0,3 В
|
| Максимальный ток нагрузки БСФ-Д2-0,6 | 0,6 А |
| Максимальный ток нагрузки БСФ-Д3-1,2 | 1,2 А |
| Ослабление импульсных помех 5/50 нс | До 10 раз |
| Ослабление импульсных помех 1/50 мкс
| До 4 раз |
| Подавление ВЧ-помех (вносимое затухание) 100 кГц | На 30 дБ |
| Подавление ВЧ-помех (вносимое затухание) 1 МГц | На 40 дБ |
| Подавление ВЧ-помех (вносимое затухание) 10 МГц | На 40 дБ |
| Подавление ВЧ-помех (вносимое затухание) 30 МГц | На 30 дБ |
| Рабочий диапазон температур | −20...50°С |
| Электрическая прочность изоляции:
- вход-корпус (действующие значения) - выход-корпус (действующие значения) |
1,5 кВ 1,5 кВ |

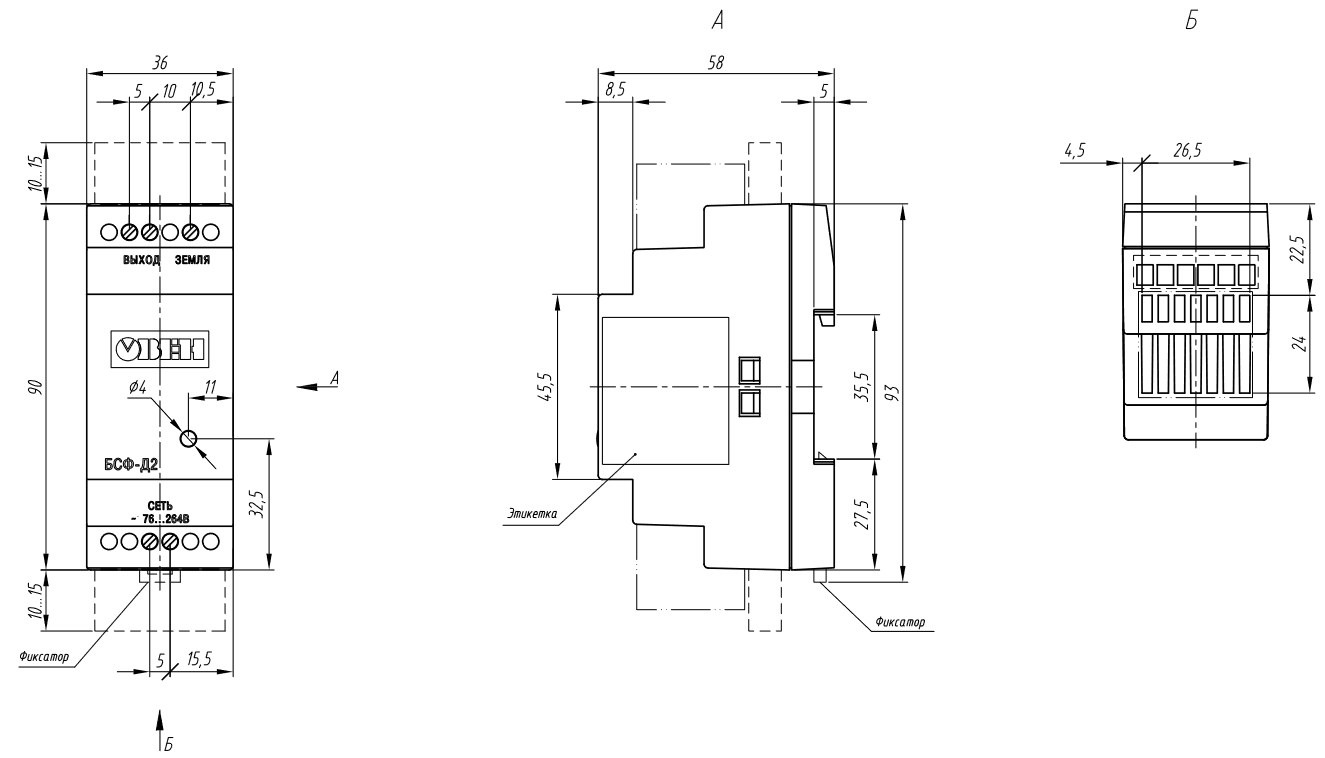

| Тип и габаритные размеры корпуса БСФ-Д2-0,6 | Д2, 36×90×58 мм |

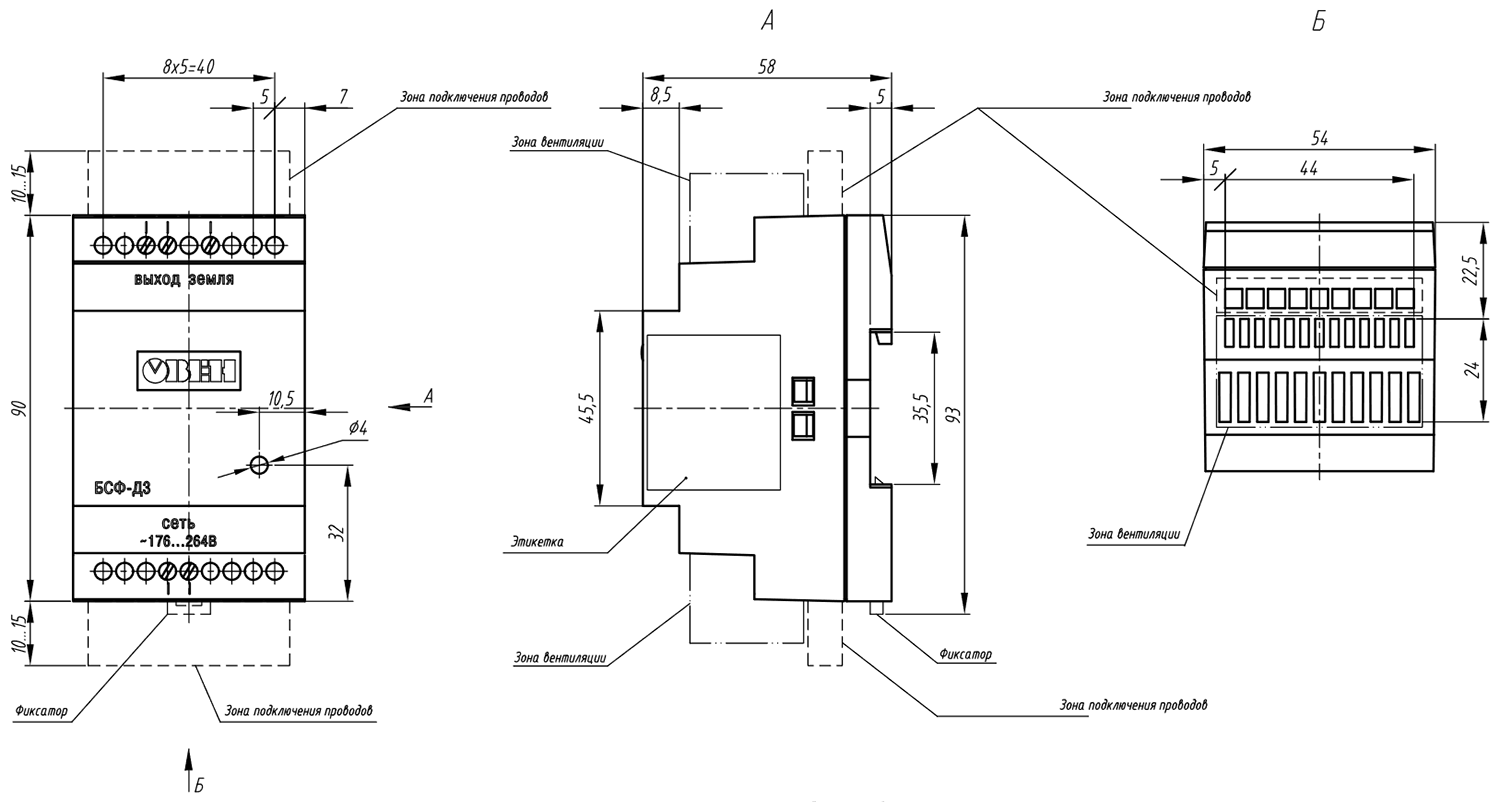

| Тип и габаритные размеры корпуса БСФ-Д3-1,2 | Д3, 54×90×58 мм |
| Степень защиты корпуса (со стороны передней панели) | IP20 |
| Условия эксплуатации:
- температура окружающего воздуха - атмосферное давление - относительная влажность воздуха (при 25°С и ниже) |
−20...50°С ≤ 80%RH (без конденсации влаги)
|

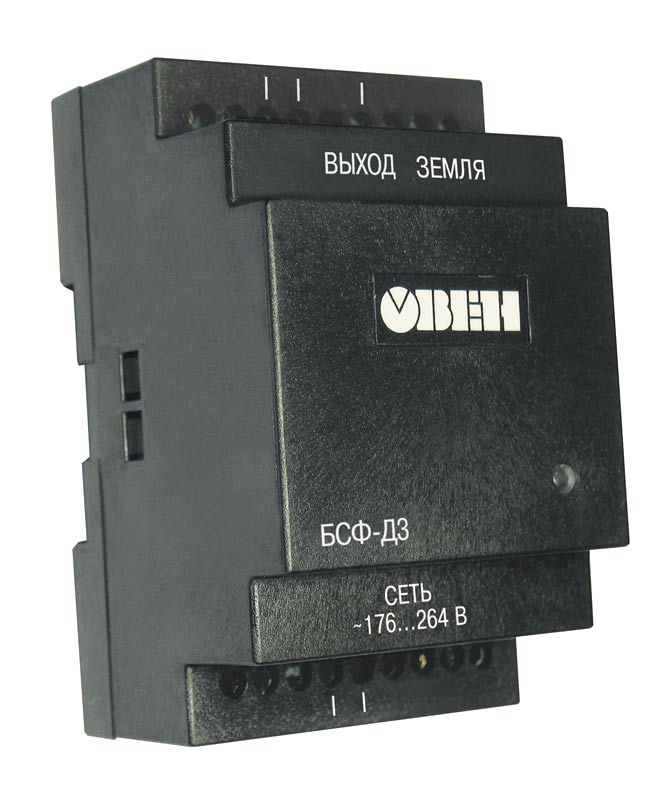

Модификации (внешний вид):
| БСФ-Д2-0,6
| БСФ-Д3-1,2 |
 |  |

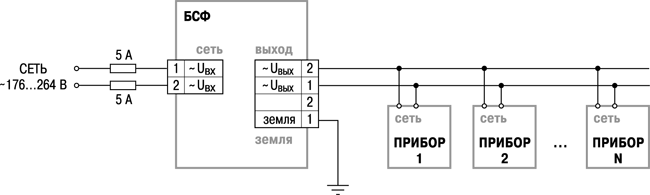

Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 30.04.2013 | 0.21 Мб |  |
| Руководство по эксплуатации | 29.04.2013 | 0.24 Мб | |
