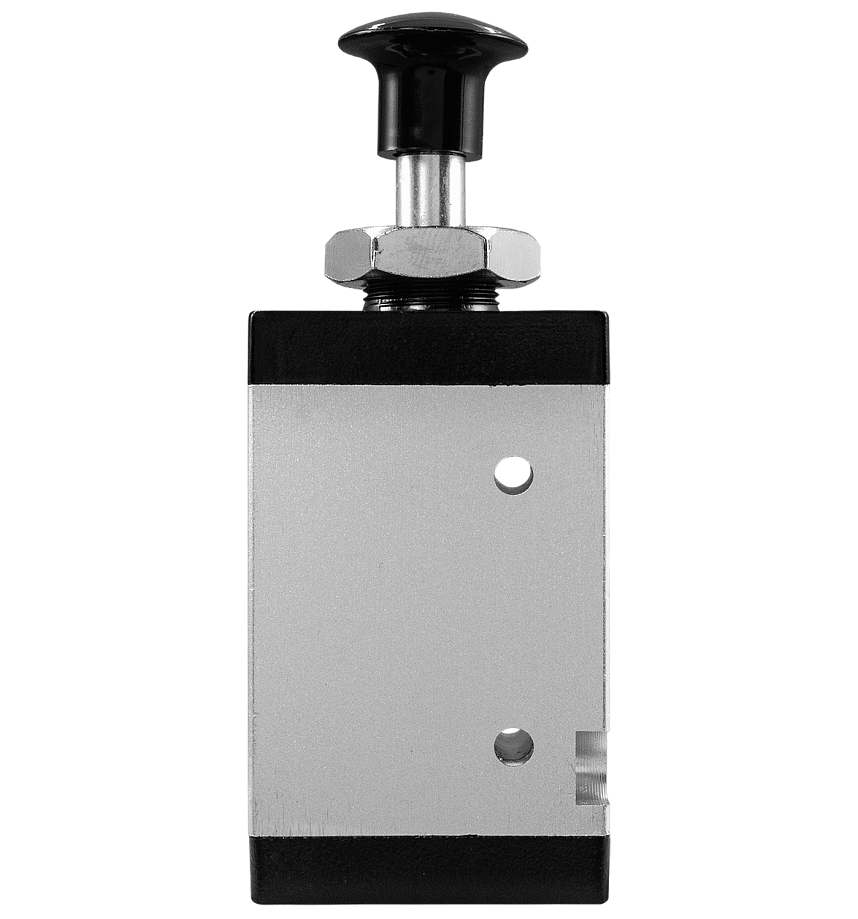

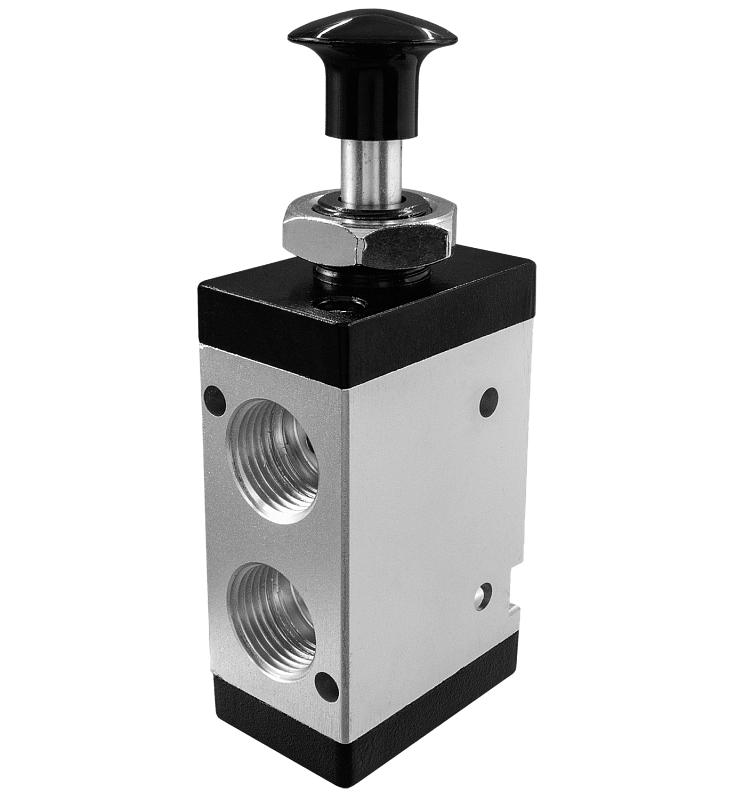

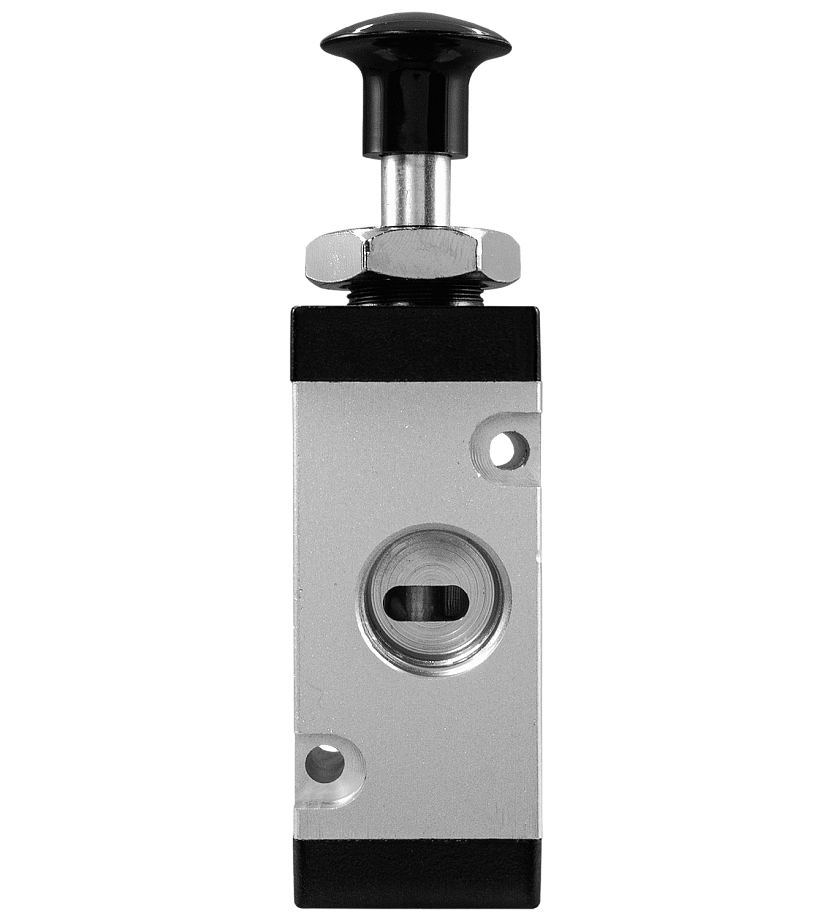

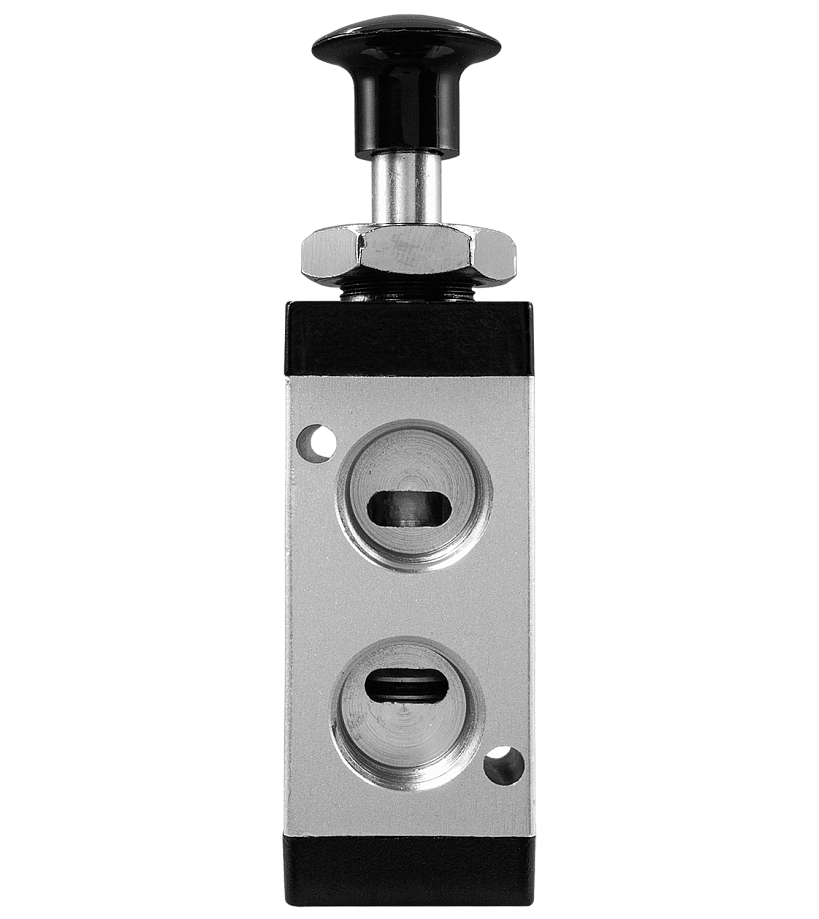

Пневмокнопка грибовидная ПР322-К7

Прибор для распределения воздушных потоков, управления исполнительными устройствами пневмосистем

Тип: 3/2 (3-линейный, 2-позиционный), нормально закрытый
Присоединение: G¼", G⅜", G½"
Рабочее давление: 0…0,8 МПа
Рабочая температура: 0…+60°C
С фиксацией
Цвет: черный

Является аналогом:

Производитель	Airtac	EMC	Camozzi
Модель/серия	3L	L	Серия 3

В закладки

от 1 006 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (2)
Все модификации ()
Отзывы (0)

Пневмокнопка грибовидная (кнопка-грибок) ПР322-К7 предназначена для распределения воздушных потоков, управления исполнительными устройствами пневмосистем.

Пневмокнопки относятся к направляющей аппаратуре и служат для управления направлением движения потоков сжатого воздуха. Управление осуществляется за счет переключения схемы соединения внутренних каналов распределителя с входными и выходными присоединительными отверстиями

Технические характеристики:

Параметр	Значение
Тип распределителя	3/2 (3-линейный, 2-позиционный), нормально закрытый
Рабочая среда	Очищенный воздух (тонкость очистки 25 мкм)
Присоединение	G¼", G⅜", G½"
Рабочее давление	0…0,8 МПа
Рабочая температура	0…+60°C
Исполнение	С фиксацией
Цвет	Черный

Модификации:

Модель	Присоединение G	Габаритные размеры, мм	Вес, г
ПР322-К7.14	G¼"	34×21×89	105
ПР322-К7.38	G⅜”	40×27×102	160
ПР322-К7.12	G½”	-	-

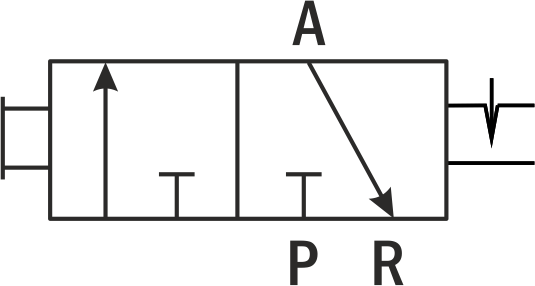

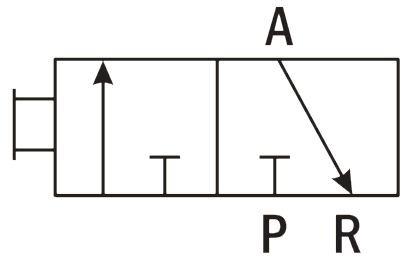

Пневматическая схема
Расшифровка обозначений: P – порт питания А – рабочий порт R – порт выхлопа

Описание работыДля управления пневмоцилиндрами одностороннего действия используются пневмокнопки ПР322-К7, имеющие возможность коммутировать линии питания, потребителя и выхлопа. Такие пневмокнопки обозначаются как 3/2 (3-линейные, 2-позиционные). Это означает, что они имеют 3 канала ввода-вывода: вход (от источника воздуха), выход (для подключения рабочего органа) и выхлоп (для выброса воздуха при обратном ходе рабочего органа) и 2 возможных положения золотника.

В исходном положении порт питания P перекрыт, рабочий порт А соединен с портом выхлопа R. При нажатии на кнопку порт питания Р соединяется с рабочим портом А, а порт выхлопа R перекрывается. При повторном нажатии кнопки золотник возвращается в исходное положение.

Габаритные размеры

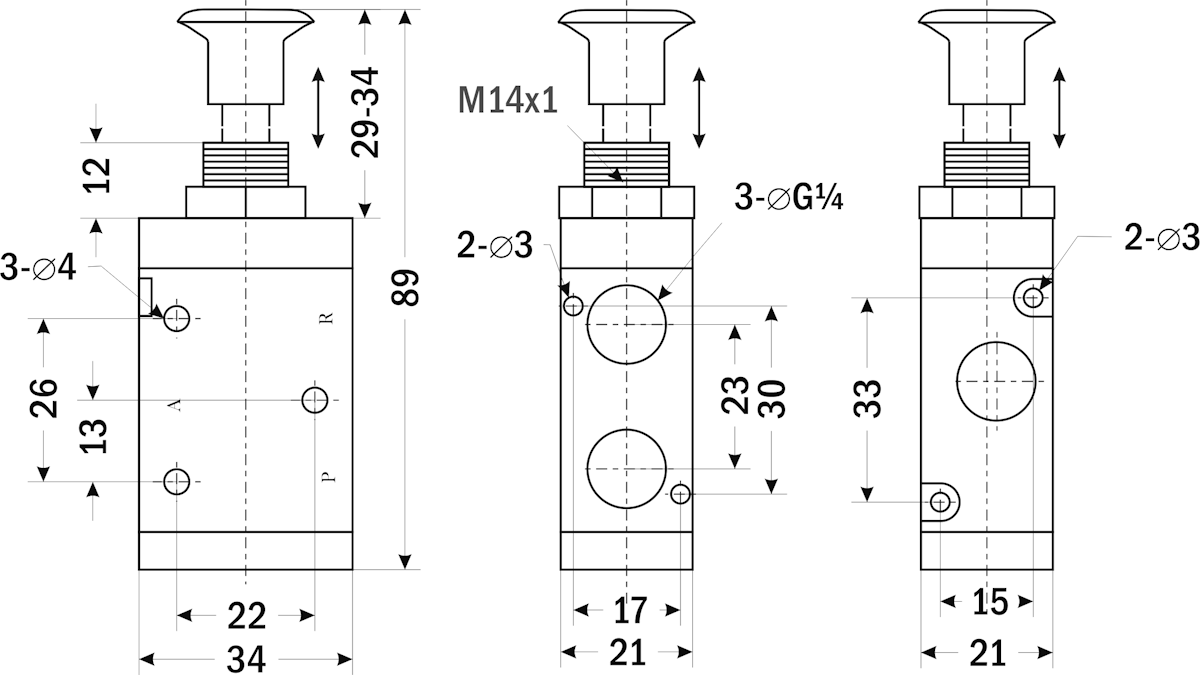

ПР322-К7.14

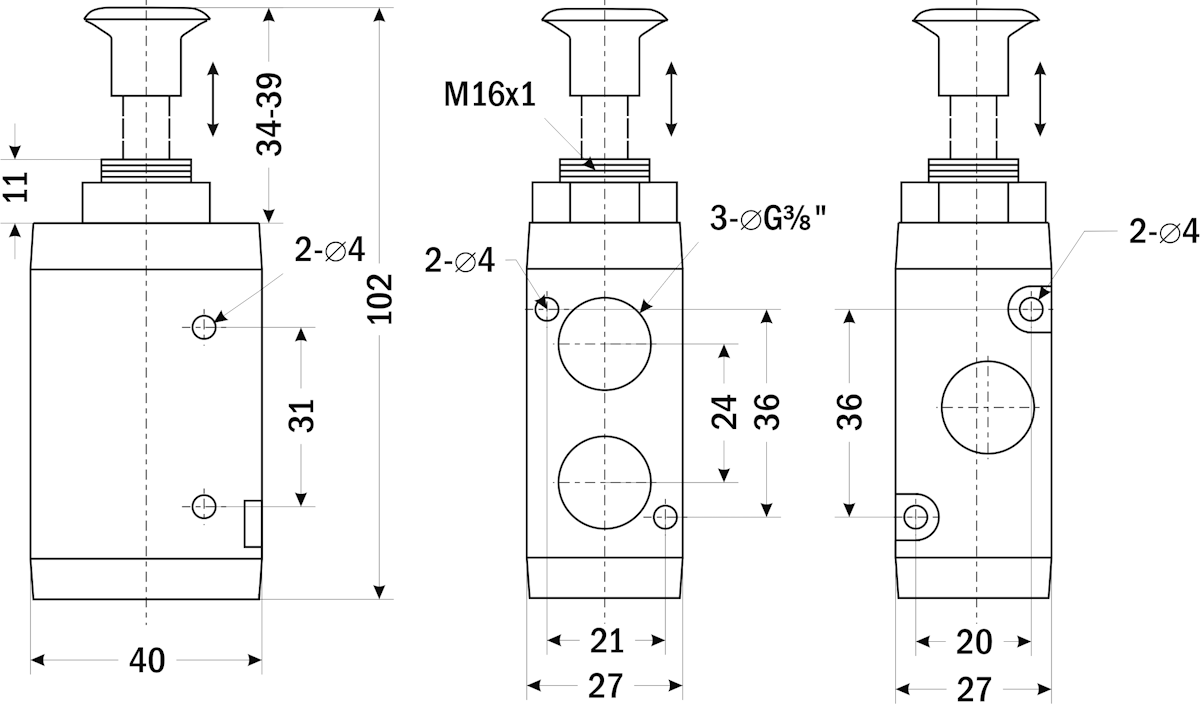

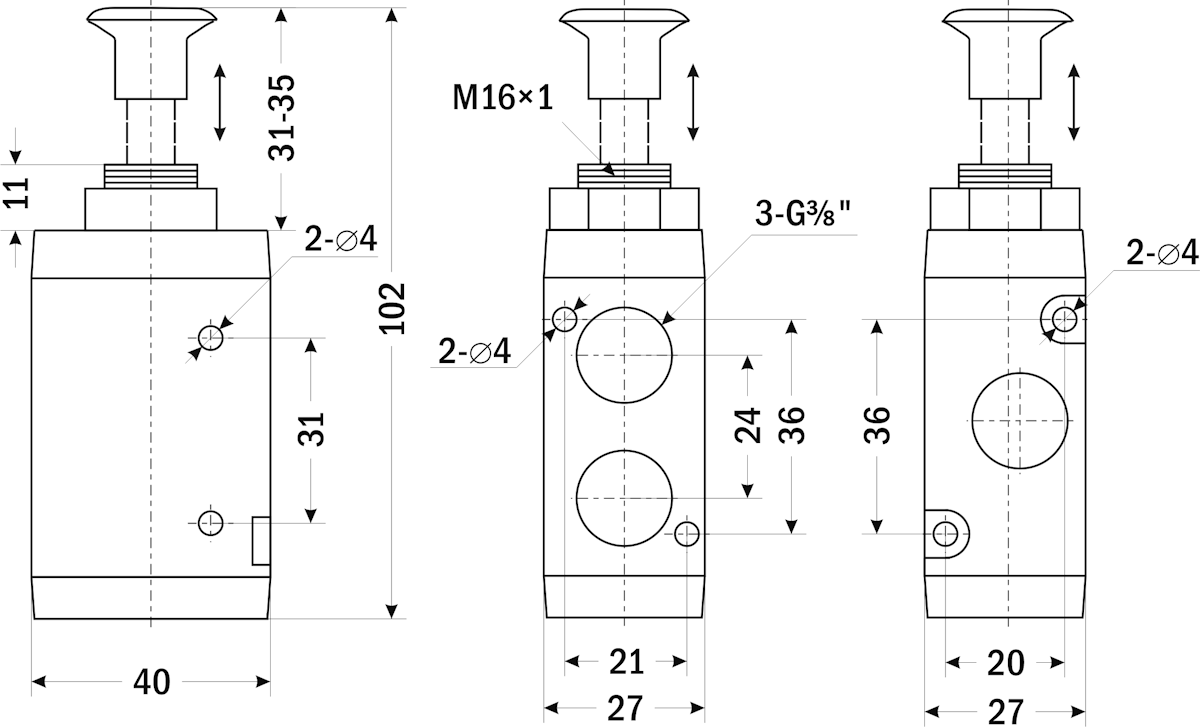

ПР322-К7.38

Версия: 2024-11-13-СДГ

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	09.04.2025	0.35 Мб

Артикул	Присоединение	Срок поставки	Стоимость
G1/4" G3/8" G1/2"

Артикул	Модель	Присоединение	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Модель	Присоединение	Срок поставки	Стоимость
O97466	ПР322-К7.14	G1/4"	Со склада	1006 руб. – +
O97467	ПР322-К7.38	G3/8"	Со склада	1151 руб. – +

Артикул	Модель	Присоединение	Срок поставки	Стоимость
O97466	ПР322-К7.14	G1/4"	Со склада	1006 руб. – +
O97467	ПР322-К7.38	G3/8"	Со склада	1151 руб. – +
O97468	ПР322-К7.12	G1/2"	120 дней	2438 руб. – +
