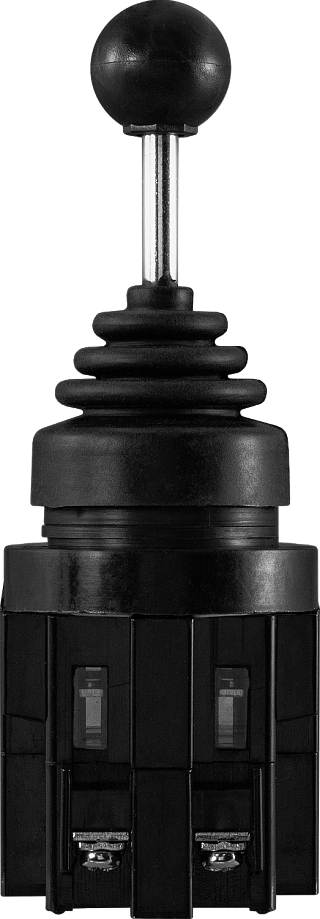

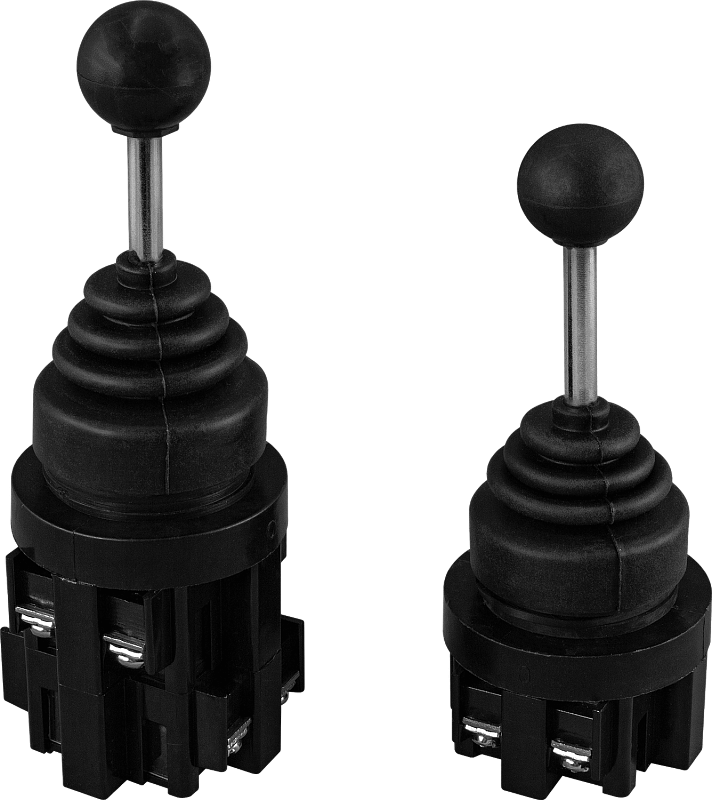

Джойстики (малые манипуляторы) CS предназначены для коммутации электрических цепей.
Изделия применяются в шкафах автоматики, распределительных щитах, пультах и постах управления, на станках и других производственных машинах.
Особенности:
- Монтаж в плоские панели толщиной до 8 мм
Технические характеристики:
Параметр
| Значение
|
| CS1 | CS3 | CS2 | CS4 |
Количество положений
| 2+N
| 4+N
|
Контакты
| 2НО
| 4НО
|
| Коммутационная способность | ~3 A, 600 В
|
| Исполнение | с самовозвратом | с фиксацией | с самовозвратом | с фиксацией |
| Присоединение | Винтовые клеммы
|
| Материал | Пластмасса/металл
|
| Монтаж | В отверстие панели
|
| Диаметр монтажного отверстия | 30 мм
|
| Толщина панели | ≤ 8 мм
|
| Степень пылевлагозащиты | IP56 (со стороны лицевой панели) |
| Габаритные размеры выступающей части | ∅41×87 мм |
| Максимальные габаритные размеры | 121×53×53 мм | 144×53×53 мм |
| Монтажная глубина* | 34 мм | 57 мм |
| Вес | 150 г | 196 г |
*Без учета ответных разъемов
| Габаритные размеры |
 |

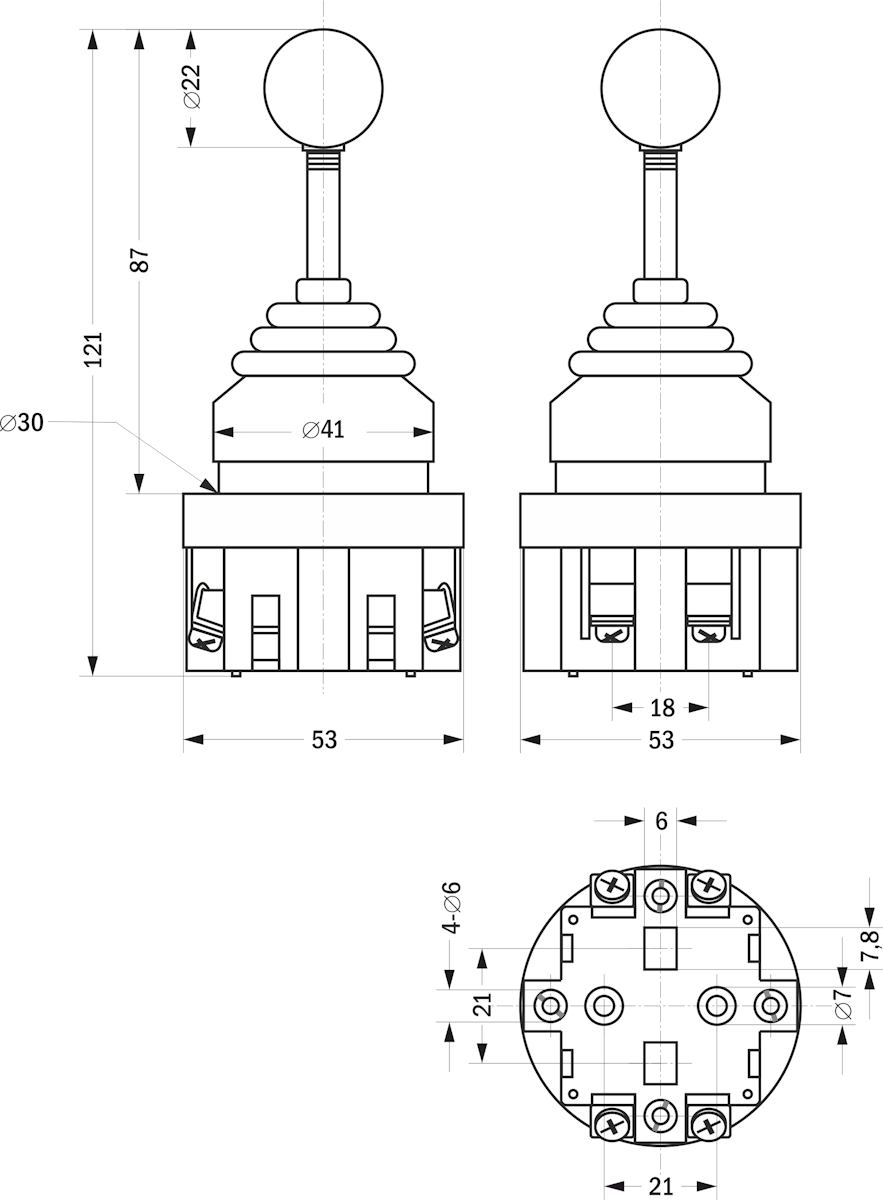

| CS1, CS3 |
 |

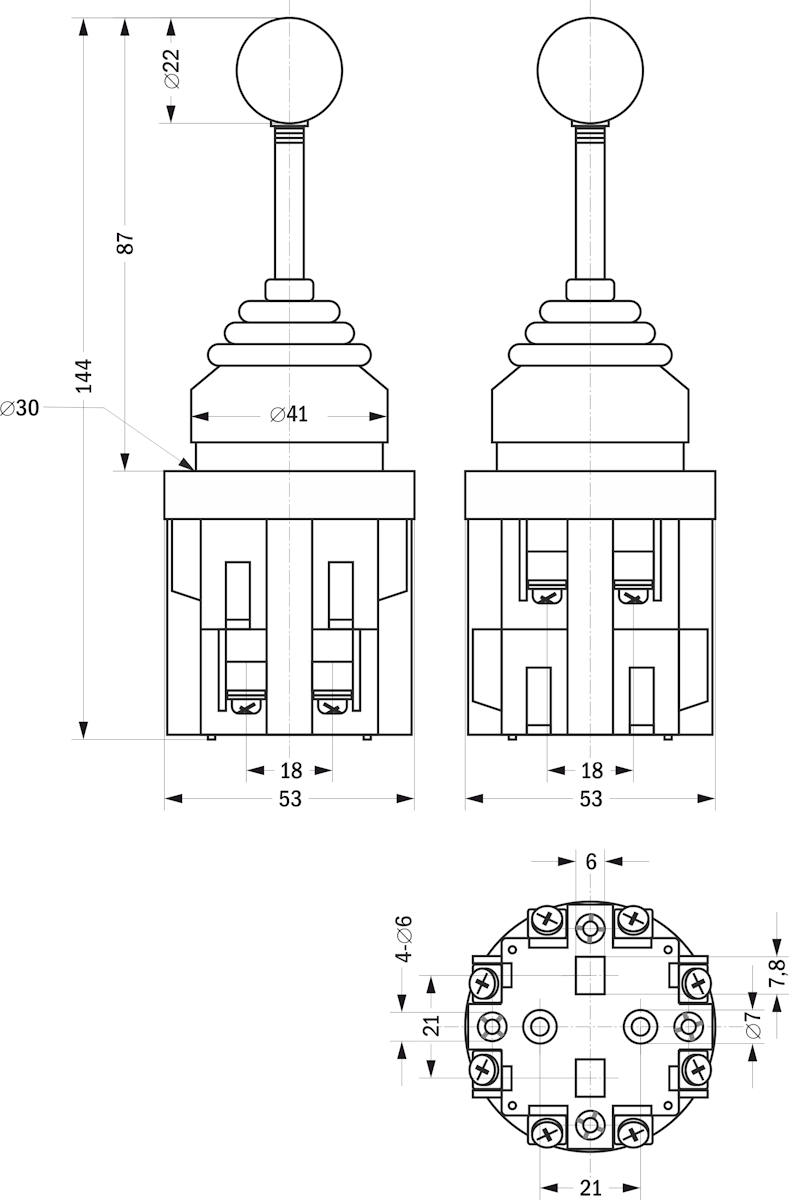

| CS2, CS4 |
Версия: 2024-12-26-СДГ
