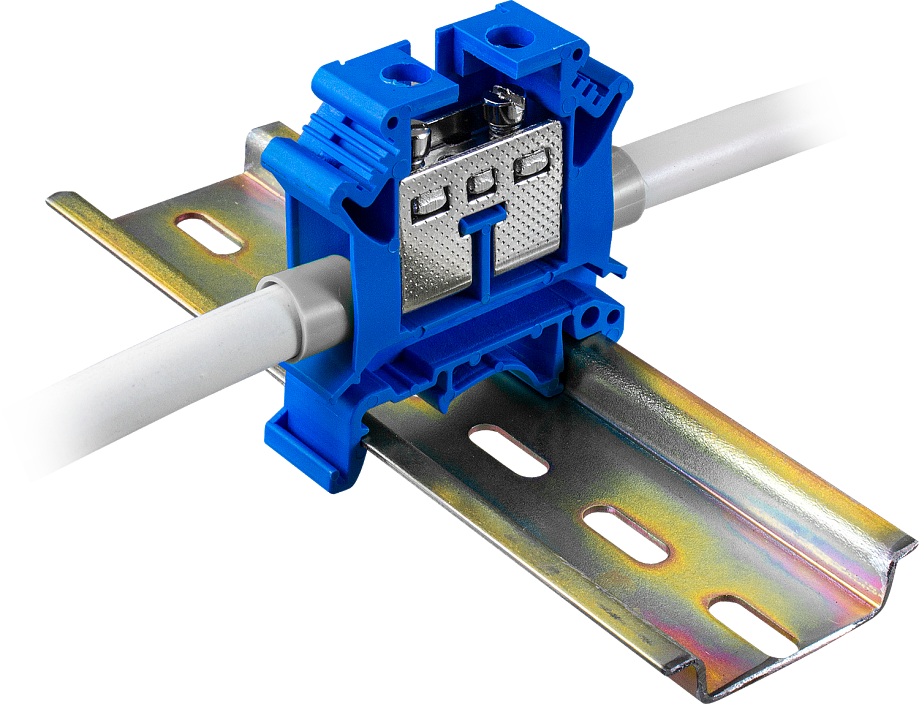

Винтовые проходные клеммы UK 16N предназначены для соединения гибких или жестких проводников
Особенности:
- Винтовое подключение: место зажима открывается при помощи винта
- Возможность «прозвонки» соединения без снятия клеммы с рейки
- Возможность использования любых медных проводов сечением до 16 мм²
- Токоведущая пластина из луженой меди
- Универсальное крепление на DIN-рейки типов NS32 и NS35
Технические характеристики:
Параметр | Значение |
Количество контактов | 1 |
Количество точек подключения
| 2 |
Сечение провода | ≤ 16 мм² |
Длина зачищенного конца провода | 11 мм |
Номинальное напряжение | 800 В
|
Номинальный ток | 65 А | 76 А |
Максимальный ток | 85 А |
|

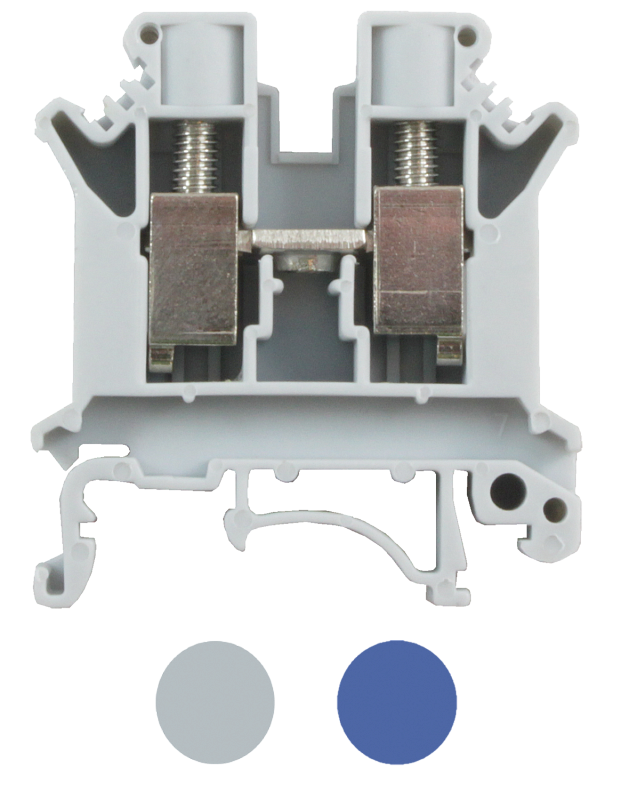

Цвет
| Cиний | Серый |
Способ подключения проводов | Винтовой зажим
|
Монтаж | На DIN-рейку
|
Типы DIN-реек | NS32
NS35/7,5
NS35/15 |
Материал корпуса | PA |
Материал токоведущей пластины | Луженая медь |
Температура эксплуатации | −60...+105°C |
Габаритные размеры (В×Ш×Г)
| 42,5×12,2×53 мм
| 42,5×12,2×46,2 мм |
Высота над DIN-рейкой NS32 (Н1) | 44 мм | 37 мм |
Высота над DIN-рейкой NS35 (Н2) | 46,5 мм | 39,5 мм |

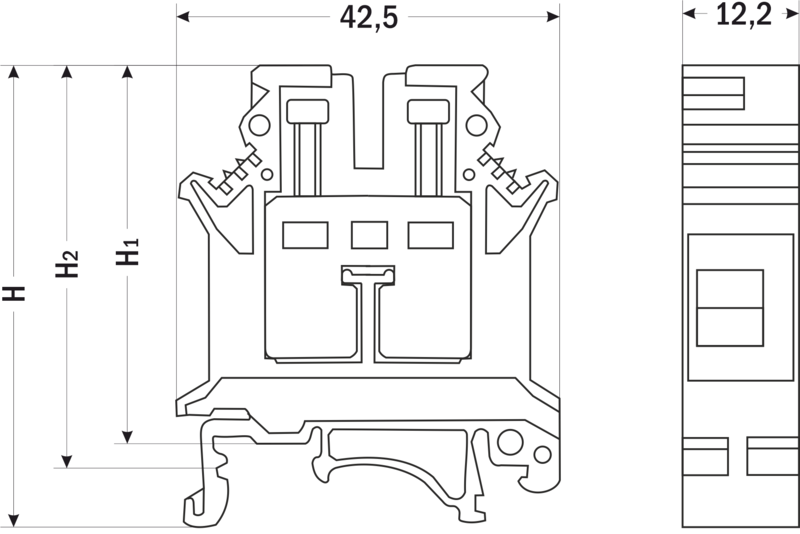

Габаритные размеры |
 |
Размер
| Ток, А
|
65 А (Синий цвет)
| 76 А (Серый цвет)
|
H, мм
| 53
| 46,2
|
H1, мм | 44
| 37
|
H2, мм
| 46,5
| 39,5
|
Версия: 2022-11-11-ЛВС
