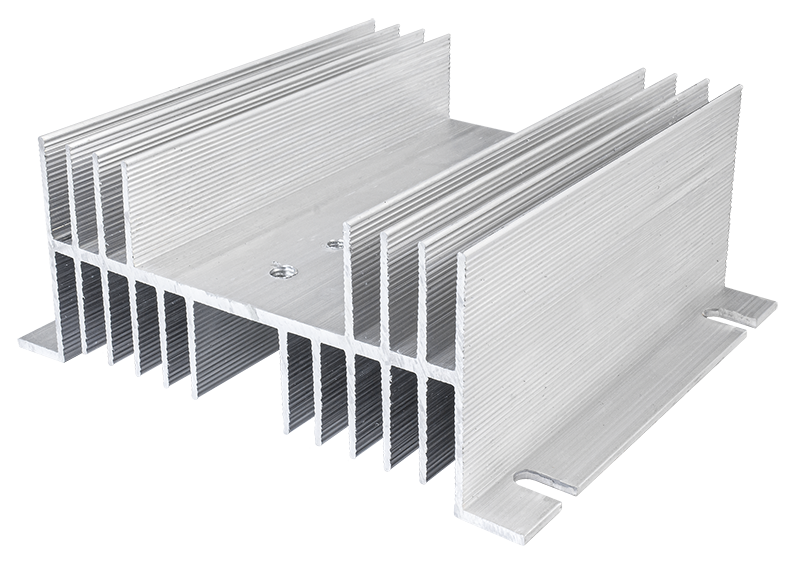

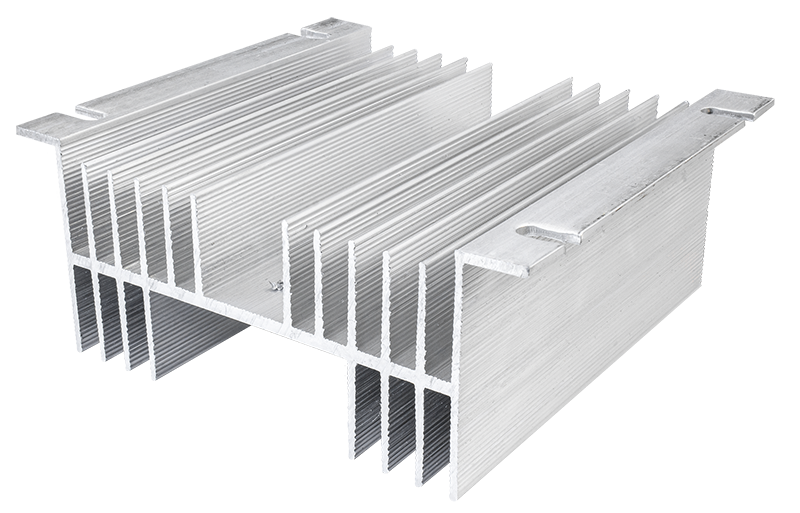

Радиатор AR-SNT-1240

Арт: E70023

Радиатор предназначен для использования с твердотельными реле ARC-SSR, ARC-SSR-H или аналогичными

Ток нагрузки: однофазные реле до 40 А без принудительного охлаждения
Материал: алюминиевый сплав
Монтаж: на плоскость
Габаритные размеры: 50×126×110 мм

В закладки

1 093 руб. Наличие: На складе

+ –

В корзину

Доставка по России
Способы оплаты

Описание

Отзывы (0)

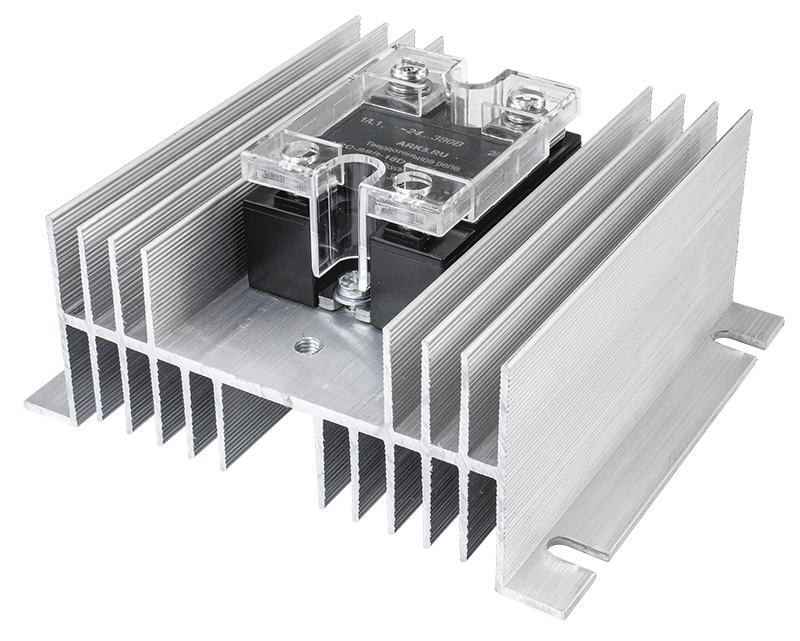

Радиатор предназначен для использования с твердотельными реле ARC-SSR, ARC-SSR-H или аналогичными.

Без отвода тепла твердотельное реле способно коммутировать заявленный номинальный ток при температуре не более +40ºС. При увеличении температуры снижается пропускная способность реле из расчета 20...25% на каждые 10ºС. При температуре около +80ºС пропускная способность сводится к нулю, реле выходит из строя. Поэтому при коммутации тока более 5 А необходимо дополнительное охлаждение - с помощью радиатора.
При выборе радиатора для твердотельных реле не существует однозначного соответствия между типом радиатора и мощностью реле. На охлаждение влияет множество факторов: место установки, температура окружающей среды, циркуляция воздушных потоков, нагрузка на твердотельном реле и т.д. В некоторых случаях для более эффективного охлаждения (высокая температура воздуха, монтаж реле в закрытом шкафу и пр.) необходимо использовать радиатор большего размера и/или устанавливать вентилятор.

Для обеспечения эффективного теплоотвода необходимо использовать теплопроводящую пасту, например КПТ-А-10, КПТ-А-20. Паста заполняет воздушные пустоты между поверхностью радиатора и основанием реле, повышая эффективность теплоотдачи.

Для максимально плотного прилегания поверхностей реле и радиатора необходимо использовать крепежные винты.

Радиатор охлаждения должен располагаться таким образом, чтобы потоки естественной циркуляции воздуха проходили вдоль ребер охлаждения радиатора.

Радиаторы могут использоваться также для охлаждения других приборов, например, полупроводниковых модулей.

При необходимости просверлите на установочной поверхности радиатора дополнительные монтажные отверстия с резьбой.

Технические характеристики:

Параметр	Значение
Ток нагрузки	однофазные реле до 40 А без принудительного охлаждения
Материал	алюминиевый сплав
Монтаж	на плоскость

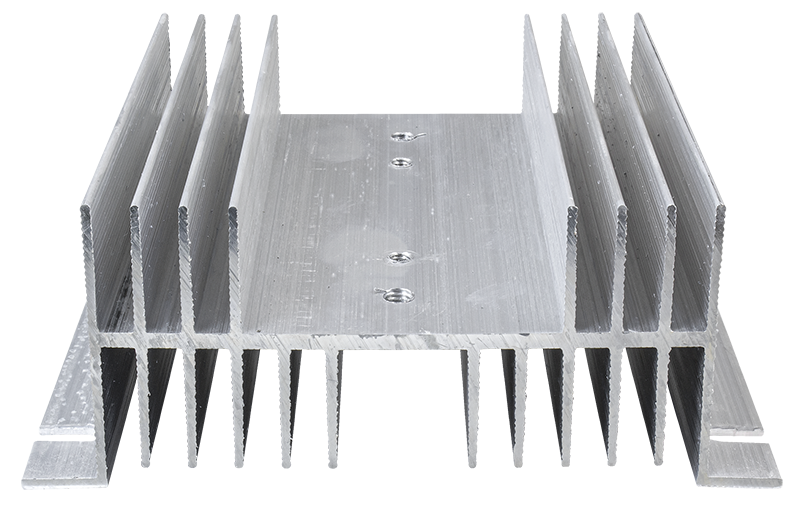

Расстояние между монтажными отверстиями для крепления реле	48 мм (2 отв., М4×0,7) 80 мм (2 отв., М5×0,8)
Расстояние между монтажными отверстиями для крепления радиатора на плоскость	108,5×80 мм 4 места, ∅ 5 мм
Габаритные размеры	50×126×110 мм
Вес	270 г
