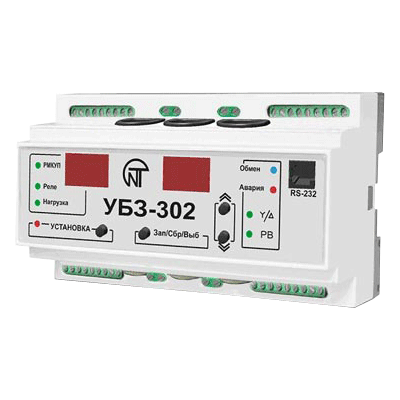

Универсальный блок защиты асинхронных электродвигателей УБЗ-302

Арт: G89686

Прибор для постоянного контроля параметров работы 3-фазного электрооборудования (в первую очередь 3-фазных асинхронных электродвигателей): сетевого напряжения, действующих значений фазных/линейных токов, потребляемой мощности, напряжений и токов прямой и обратной последовательности, сопротивления изоляции на корпус, дифференциальных токов утечки на землю (токов нулевой последовательности), температурных режимов работы

Номинальное напряжение питания: 380 В/50 Гц
Встроенный модем
Протоколы: RS-485/RS-232

В закладки

12 892 руб. Наличие: 1...2 недели

+ –

В корзину

Доставка по России
Способы оплаты

Описание

Отзывы (0)

Универсальный блок защиты электродвигателей УБЗ-302 предназначен для постоянного контроля параметров сетевого напряжения, действующих значений фазных/линейных токов трехфазного электрооборудования 380 В/50 Гц и проверки значения сопротивления изоляции электродвигателей.
УБЗ обеспечивает защиту асинхронных электродвигателей, мощностью от 2,5 кВт до 30 кВт при использовании встроенных токовых трансформаторов и до 315 кВт при использовании внешних токовых трансформаторов, в том числе и в сетях с изолированной нейтралью.
УБЗ обеспечивает защиту электродвигателей при:

По каждому типу защиты возможно запрещение и разрешение автоматического повторного включения (далее по тексту АПВ) нагрузки.
Блок обеспечивает защиту электрооборудования путем управления катушкой магнитного пускателя (контактора).
Блок определяет наличие токов двигателя при отключенном реле нагрузки (при отключенном реле нагрузки и функциональном реле в режиме звезда-треугольник). В этом случае блок индицирует аварию внешнего контактора, включающего двигатель, до тех пор, пока блок не будет выключен.
Связь:

Управление и передача параметров по интерфейсу RS-485 в соответствии с протоколом MODBUS
Управление и передача параметров по интерфейсу RS-232.

Примечание. Одновременное использование RS-485 и RS-232 невозможно.
Характеристики выходных контактов встроенных реле:

Коэфф. мощности	Макс. ток при U ~250 В	Число срабатываний х1000	Максимальная коммутируемая мощность	Макс. длит. доп. переменное напряжение	Макс. ток при U =30 В (число сраб.)
Реле нагрузки
Cos φ = 0,4 Cos φ = 1,0	2 А 5 А	100 100	1000 ВА	460 В	3 А (50000)
Функуциональное реле
Cos φ = 0,4 Cos φ = 1,0	5 А 16 А	100 100	4000 ВА	440/300 В	3 А

Технические характеристики:

Параметр	Значение
Номинальное напряжение питания	Трехфазное 380 В/50 Гц
Частота сети	48...62 Гц
Диапазон номинальных токов (при работе от встроенных трансформаторов тока)	5...63 А
Гистерезис по напряжению (фазное/линейное)	10/17 В
Гистерезис по теплу	33% от накопленного при отключении
Погрешность определения порога срабатывания по току	≤ 2% от U_ном
Погрешность определения порогов по напряжению	3 В
Погрешность определения перекоса фаз по напряжению	3 В
Напряжение, при котором сохраняется работоспособность: - фазное, при питании от одной фазы и подключенном нулевом проводе - линейное, при питании от трех фаз и более	≥ 180 В 450 В
Аналоговые входы: - два аналоговых входа для подключения датчиков температуры - аналоговый вход для подключения датчика - аналоговый вход для подключения датчика - три аналоговых входа для стандартных ТТ - вход для подключения дифференциального токового трансформатора	Типы Pt10, Ni100, Ni120 Выход 0-10 В Выход 4 мА(0 мА)...20 мА Выход 5 А (тип Т-0.66 или аналогичный) Трансформатора с нулевой последовательностью
Разрешение по температуре температурных датчиков	1°С
Потребляемая мощность (под нагрузкой)	≤ 5,0 ВА
Степень защиты	Прибора: IP40 Клеммника: IP20
Климатическое исполнение	УЗ.1
Диапазон рабочих температур	−35...+55°С
Температура хранения	−45...+70°С
Вес	0,5 кг
Монтаж	DIN-рейка 35 мм
