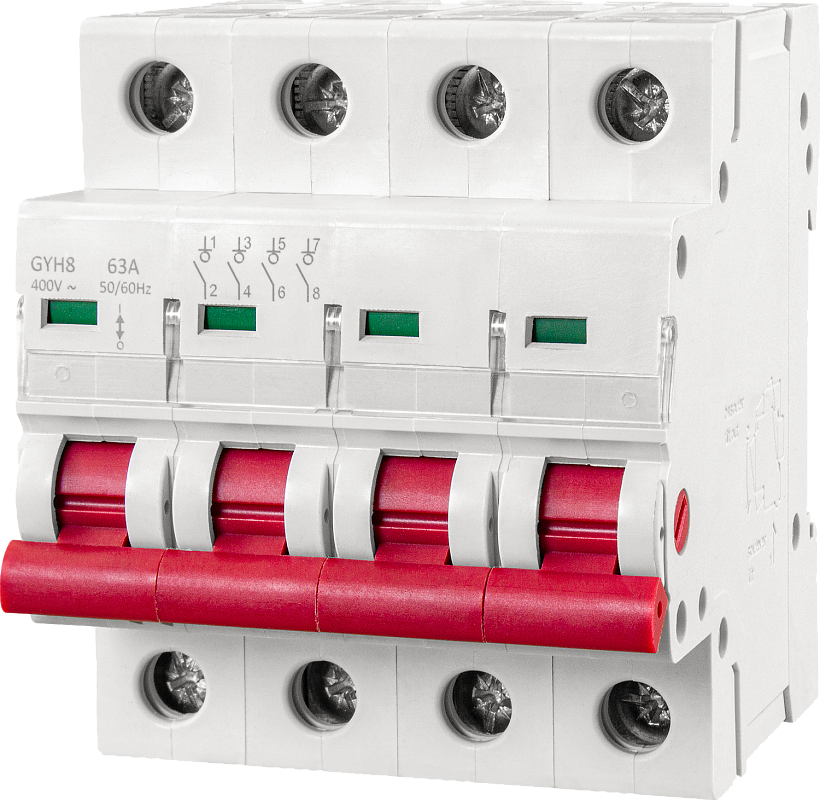

Выключатель нагрузки GYH8-4P предназначен для коммутации электрических цепей переменного тока напряжением до 400 В, служит для включения, проведения и отключения номинального тока в нормальных условиях эксплуатации, а также для выполнения функций разъединения
Область применения:
- Выключатель-разъединитель нагрузки
- В качестве локального выключателя безопасности, аварийного рубильника, секционного выключателя в бытовом и промышленном секторе
Особенности
- Не имеет собственного потребления электроэнергии и является устройством ручного управления
- Выключатель способен включать и отключать цепь, проводить токи в нормальных условиях работы, а также в течение определенного времени в аномальных условиях работы выдерживать токи короткого замыкания
Технические характеристики:
Параметр
| Значение
|
Количество полюсов | 4 |
Номинальный ток (Ie) | 63 А
|
Номинальное напряжение
| ~230 В/~400 В
|
Номинальная частота
| 50...60 Гц
|
Номинальное выдерживаемое импульсное напряжение
| 6 кВ
|
Номинальный кратковременно выдерживаемый ток в течение 1 с | 12×Ie |
Категория применения | AC-22A |
Электрическая износостойкость | > 2500 циклов |
Механическая износостойкость | > 2×104 циклов |
Монтаж
| На DIN-рейку, стандарт 4S |
Степень пылевлагозащиты | IP20
|
Сечение кабеля
| 0,5...25 мм² |
Температура эксплуатации | −25...+60°С |
Температура хранения
| −25...+70°С |
Габаритные размеры
| 82×72×73 мм
|
Вес | 334 г |

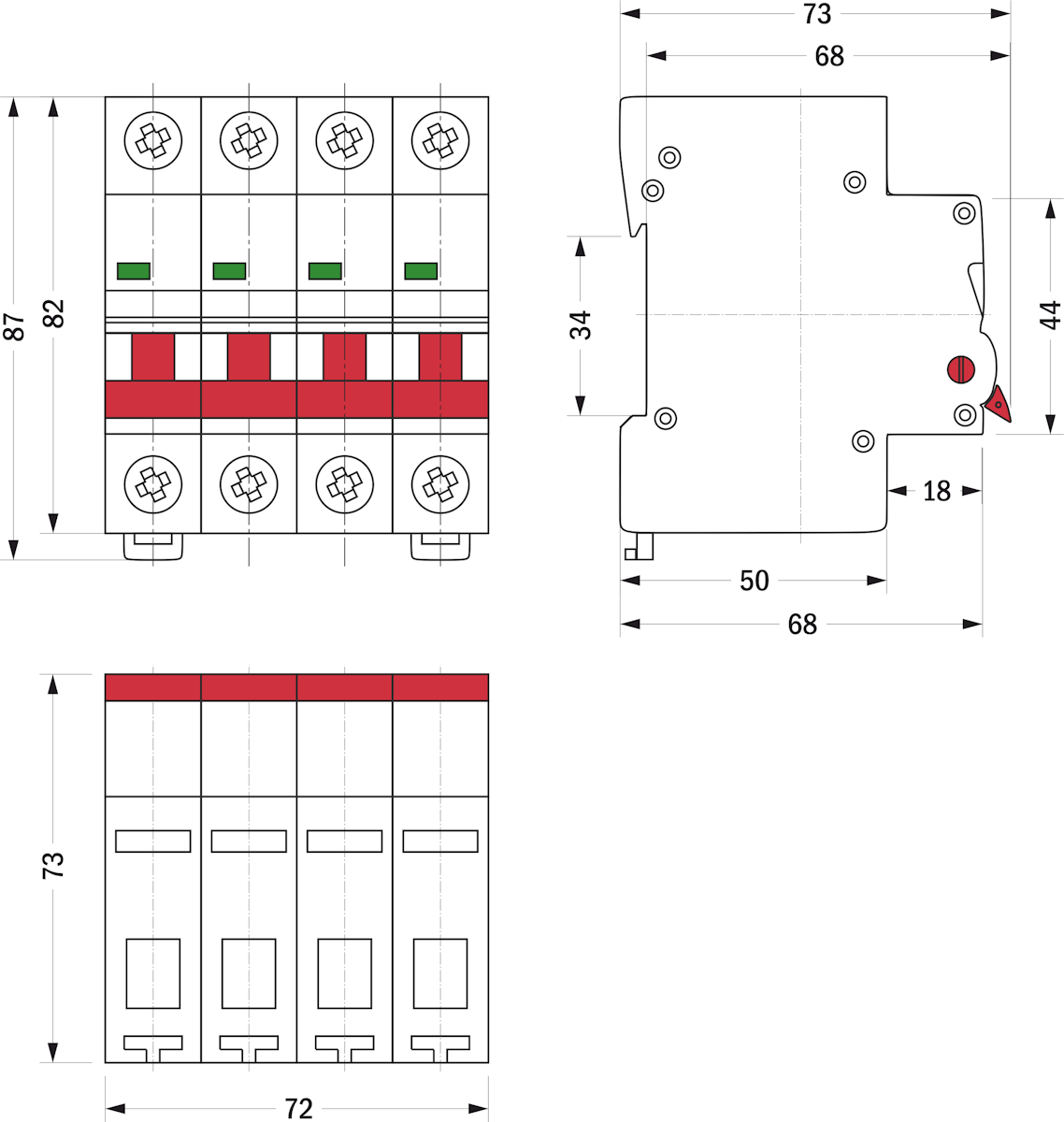

Габаритные размеры |
 |
Версия: 2025-07-02-СДГ
