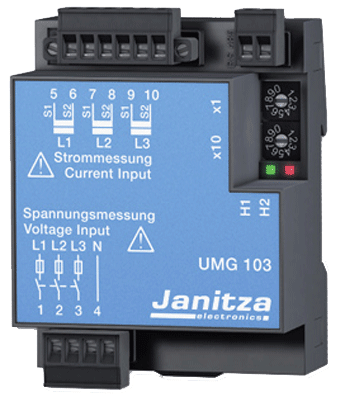

Универсальное измерительное устройство UMG 103

Арт: G96037

Прибор для измерения и расчета электрических параметров в инсталляциях зданий, в распределительных щитах и на стойках сервера

Измеряемые параметры: напряжение, ток, частота, гармоники, активная, реактивная и полная мощность, cos φ, рабочие часы
Диапазон напряжения питания: ~110...265 В
Диапазон измерения напряжения при питании от 1 фазы: ~115...240 В, 45...65 Гц
Диапазон измерения напряжения при питании от 3 фаз: ~80...240 В, 45...65 Гц
Диапазон измерения тока 0,001...7,5 А
Интерфейс RS-485
Монтаж: на DIN-рейку
Госреестр № 29018-10

В закладки

14 685 руб. Наличие: Со склада

+ –

В корзину

Доставка по России
Способы оплаты

Описание

Отзывы (0)

Универсальные измерительные приборы семейства UMG 103 главным образом разработаны для использования в системах распределения низкого напряжения.
UMG 103 предназначен для измерения и расчета электрических параметров, таких как ток, напряжение, мощность, гармоники, потребление энергии и др. в инсталляциях зданий, в распределительных щитах, параллельно автоматическим выключателям и на стойках сервера
Особенности:

Измерение в TN и TTсетях
3 входа измерения напряжения (300 В CATIII), 3 входа измерения тока
Непрерывное сканирование измеряемых входов напряжения и тока
Высокая точность измерения, эффективный класс энергии 0,5; U/I, 0,2%
Анализ гармоник до 25-й включительно

Технические характеристики:

Параметр	Значение
Напряжение питания	~110...265 B
Диапазон измерения напряжения при питании от 1 фазы	~115...240 В, 45...65 Гц
Диапазон измерения напряжения при питании от 3 фаз	~80...240 В, 45...65 Гц
Диапазон измерения тока (CTs: x/1 и x/5 A)	~0,001...7,5 А
Диапазон измерения частоты	45...65 Гц
Частота сканирования	5,4 кГц на канал
Потребляемая мощность	≤ 4 ВА
Класс защиты (тыл/фронт)	IP20
Температура эксплуатации	−10…+55°C
Температура хранения	−20…+70°C
Монтаж	На DIN-рейку
Габаритные размеры	98×71,5×46 мм
Вес	150 г

Версия: 2013-04-05 - БАВ

Документация и схемы

Схема	Размер	Файл

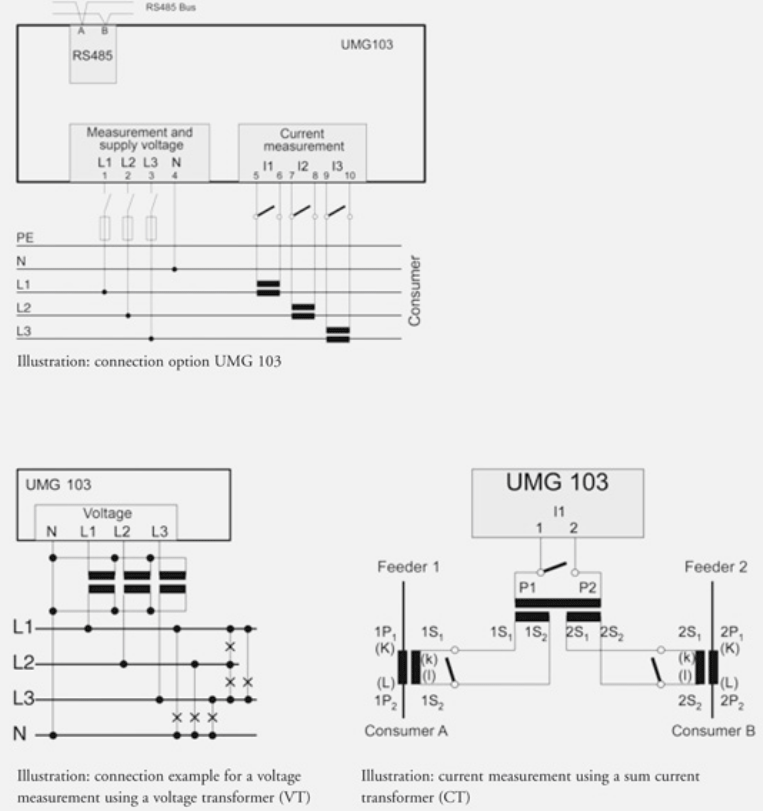

Схема подключения	0.12 Мб

Документ	Дата изменения	Размер	Файл
Свидетельство об утверждении типа средств измерений	09.08.2011	1.64 Мб
Руководство по эксплуатации	11.10.2022	0.61 Мб
