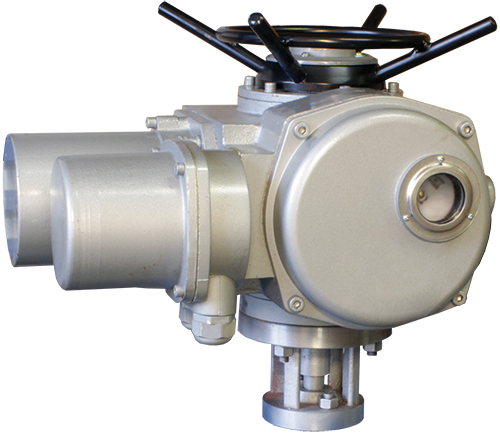

Электропривод многооборотный ЭПМ2

Электропривод для позиционного управления задвижками КЗРК-12НФ, КЗРК-14ВФ, КЗРШ-15ВФ и другими видами запорной арматуры

Диаметр штока: 28...75 мм
Номинальный крутящий момент: 100...5000 Н∙м
Количество фаз: 3
Питание ~380 В, 50 Гц
Мощность: 0,37..10 кВА
Ток: 1,6...26 А
Ручной дублер, используемый в случае отказа электропитания или для настройки электропривода
Защита IP57

В закладки

85 715 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (1)
Все модификации ()
Отзывы (0)

Электропривод многооборотный ЭПМ2 применяется для позиционного управления задвижками КЗРК-12НФ, КЗРК-14ВФ, КЗРШ-15ВФ и другими видами запорной арматуры.
Электропривод рассчитан для работы в повторно-кратковременном режиме с продолжительностью включения до 10 минут. Питание осуществляется от трехфазной сети переменного тока 380 В и частотой 50 Гц.
Особенности:

Возможность работы в системах автоматического управления
Универсальное монтажное положение
Ручной дублер, используемый в случае отказа электропитания или для настройки электропривода
Переключатель между ручным и автоматическим управлением
Закрытие и открытие затвора арматуры нажатием пусковых кнопок
Остановка затвора арматуры в любом промежуточном положении нажатием кнопки «Стоп»
Автоматическое отключение при достижении установленного крутящего момента на выходном валу в положениях «закрыто», «открыто» или при аварийной остановке подвижных частей
Сигнализация при достижении крайних положений затвора арматуры и при срабатывании двусторонней муфты ограничения крутящего момента
Конечные выключатели для отключения питания двигателя в крайних положениях
Индикатор положения затвора
Защита от перегрева
Смазка всех механических передач рассчитана на весь срок службыТехнические характеристики:

Параметр	Значение
Диаметр штока	28...75 мм
Тип электродвигателя	Асинхронный
Питание	~380 В, 50 Гц
Max время непрерывной работы	10 мин
Защита	IP57
Кабельные вводы	2 шт., M27×1,5
Условия эксплуатации	−20...+60°C, ≤ 90%RH

Модификации:

Модель привода ЭПМ2	∅ штока, мм	∅ муфты, мм	Ном. крутящий момент, Н∙м	Max настраиваемое число оборотов, необходимое для открытия/закрытия арматуры, об.	Частота вращения вала, об./мин	Мощность, кВА	Ток, А	Max Ду задвижки, мм
-010	28	45	100	50	36	0,37	1,6	50-65
-015	28	45	150	50	36	0,55	2,4	80
-020	40	58	200	50	36	0,75	3	100-150
-030	40	58	300	50	24	0,75	3	200-250
-045	48	72	450	120	36	1,5	4,5	300
-060	48	72	600	120	36	2,2	6,5	300
-090	60	82	900	120	36	3	9	350
-120	60	82	1200	120	24	3	9	400
-180	70	98	1800	150	36	5,5	14	–
-250	70	98	2500	150	24	7,5	14	–
-350	75	118	3500	150	18	7,5	19	–
-500	75	118	5000	150	18	10	26	–

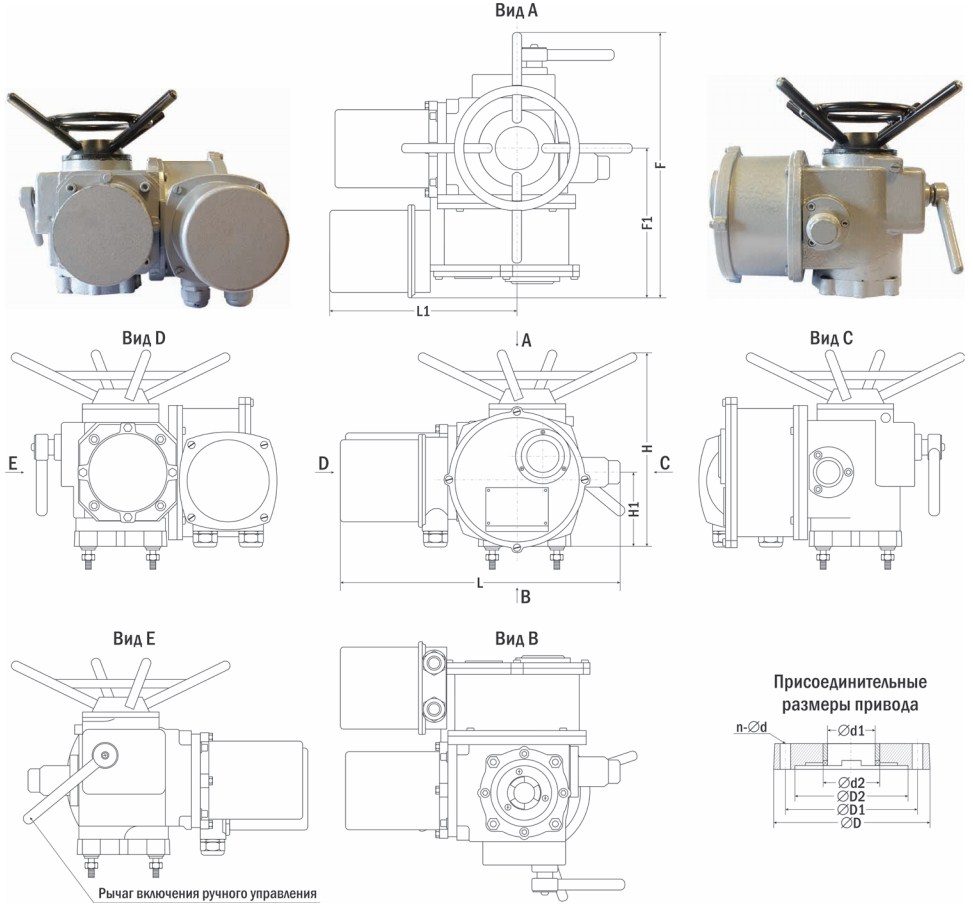

Габаритные размеры

Размеры, мм	Модель привода ЭПМ2
Размеры, мм	-010	-015	-020	-030	-045	-060	-090	-120	-180	-250	-350	-500
∅ d1*	28	28	40	40	48	48	60	60	70	70	75	75
∅ d2**	45	45	58	58	72	72	82	82	98	98	118	118
∅ D	145	145	185	185	225	225	275	275	330	330	380	380
∅ D1	120	120	160	160	195	195	235	235	285	285	340	340
∅ D2	90	90	125	125	150	150	180	180	220	220	280	280
F	441	441	441	441	552	552	621	621	710	710	710	710
F1	235	235	235	235	270	270	315	315	322	322	408	408
H	320	320	320	320	425	425	456	456	585	585	649	649
H1	135	135	135	135	172	172	180	180	250	250	252	252
L	565	610	610	610	755	755	825	825	870	870	1162	1162
L1	340	385	385	385	510	510	535	535	564	564	764	764
n-∅d	4-М10	4-М10	4-М12	4-М12	4-∅ 18	4-∅ 18	4-∅ 22	4-∅ 22	4-∅ 26	4-∅ 26	8-∅ 22	8-∅ 22
Вес, кг	45	50	55	58	110	120	139	142	261	264	430	440

* Диаметр штока

** Диаметр муфты

Версия: 2019-08-19-КВА

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	11.10.2022	0.96 Мб

Артикул	Модель	Срок поставки	Стоимость
ЭПМ2-010 ЭПМ2-015 ЭПМ2-020 ЭПМ2-030 ЭПМ2-045 ЭПМ2-060 ЭПМ2-090 ЭПМ2-120 ЭПМ2-180 ЭПМ2-250 ЭПМ2-350 ЭПМ2-500

Артикул	Модель	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Модель	Срок поставки	Стоимость
E60856	ЭПМ2-015	Со склада	85715 руб. – +

Артикул	Модель	Срок поставки	Стоимость
E60855	ЭПМ2-010	Снято с производства	83332 руб. – +
E60856	ЭПМ2-015	Со склада	85715 руб. – +
E60857	ЭПМ2-020	Снято с производства	88095 руб. – +
E60858	ЭПМ2-030	Снято с производства	90475 руб. – +
E60859	ЭПМ2-045	Снято с производства	128572 руб. – +
E60860	ЭПМ2-060	Снято с производства	130952 руб. – +
E60861	ЭПМ2-090	Снято с производства	150000 руб. – +
E60862	ЭПМ2-120	Снято с производства	154762 руб. – +
E60863	ЭПМ2-180	Снято с производства	254762 руб. – +
E60864	ЭПМ2-250	Снято с производства	259525 руб. – +
E60865	ЭПМ2-350	Снято с производства	676190 руб. – +
E60866	ЭПМ2-500	Снято с производства	700000 руб. – +
