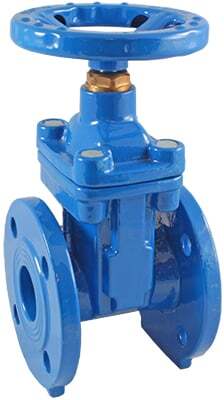

Клиновая задвижка – это трубопроводная арматура, запирающий элемент которой двигается перпендикулярно потоку рабочей среды. Клиновая задвижка КЗРК-12НФ предназначена для остановки/пуска потока рабочей среды и не применяется для регулирования объема потока в трубопроводе. В качестве запирающего элемента в задвижке выступает плоский металлический клин, прикрепленный к штоку, а он в свою очередь – к штурвалу.
Задвижки широко применяют для перекрытия потоков газообразных или жидких сред в трубопроводах. В газовой промышленности задвижки применяют при оборудовании устья скважин, на промысловых сборных пунктах, магистральных и распределительных газопроводах, трубопроводах компрессорных и газораспределительных станций.
Достоинства:
- Повышенная герметичность прохода в закрытом положении
- Незначительное гидравлическое сопротивление при полностью открытом ходе
- Возможность применения для перекрытия потоков рабочей среды большой вязкости
- Возможность подачи рабочей среды в любом направлении
- Невыдвижной шток
- Монтажная высота меньше, чем у задвижки КЗРК-14ВФ с выдвижным штоком
- Надежная конструкция
- Долгий срок службы
- Фланцы стандарта DIN 3352 F4
Следует учитывать:
- Возможность заклинивания или затрудненного открытия/закрытия при резких перепадах температур
- Невозможность работы с веществами, содержащими крупные твердые включения
Принцип действия: У задвижек с невыдвижным штоком устройство подъема и опускания затвора (клина) осуществляется с помощью винтовой пары гайки и штока, которые расположены в корпусе и подвержены воздействию рабочей среды. Гайка зафиксирована в верхней части клина, над отверстием для хода штока. Во время процесса открытия/закрытия шток вращается вокруг своей оси, оставаясь в фиксированном положении по вертикали, накручивая или скручивая гайку внутри клина, тем самым заставляя клин двигаться.
На задвижках заводом-изготовителем маркируется направление вращения для закрытия или открытия по стандартам техники безопасности. При повороте штурвала по часовой стрелке клиновая задвижка закрывается, а при повороте против часовой – открывается.
Технические характеристики:
Параметр
| Значение
|
Рабочая среда | Вода, горячая вода, воздух, жидкости, не агрессивные к материалам задвижки, спирт, а также слабые кислоты и щелочи с концентрацией < 40% |
Материал | Корпуса задвижки/клина: чугун
Штока: нержавеющая сталь
Штурвала: сталь
Уплотнения: EPDM
|
Температура рабочей среды | −30...+120°С |
Рабочее давление | 0,0...1,6 МПа
|
Испытательное давление
| 2,4 МПа
|
Диаметр условного прохода | 50...300 мм |
Присоединение крана
| Фланцевое F2"...F12" |
Модификации:
Модель
| Ду, мм
| Kv, м³/ч
| Крутящий момент, Н·м
| Присоединение | Вес, кг
|
КЗРК-12НФ-050 FHE
| 50
| 200
| 40
| F2"
| 10,58
|
КЗРК-12НФ-065 FHE
| 65
| 390
| 40
| F2½"
| 12,52
|
КЗРК-12НФ-080 FHE
| 80
| 600
| 60
| F3"
| 15,3
|
КЗРК-12НФ-100 FHE
| 100
| 1000
| 75
| F4" | 18,3
|
КЗРК-12НФ-125 FHE
| 125
| 1800
| 95
| F5" | 31,5
|
КЗРК-12НФ-150 FHE
| 150
| 2900
| 110
| F6" | 36,5
|
КЗРК-12НФ-200 FHE
| 200
| 6000
| 160
| F8" | 55
|
КЗРК-12НФ-250 FHE
| 250
| 10 000
| 210
| F10" | 83
|
КЗРК-12НФ-300 FHE
| 300
| 16 000
| 280
| F12" | 116
|
Габаритные размеры
|
|
Размеры, мм | КЗРК-12НФ, Ду, мм
|
-050
| -065
| -080
| -100
| -125
| -150
| -200
| -250
| -300
|
DN
| 50
| 65
| 80
| 100
| 125
| 150
| 200
| 250
| 300
|
b
| 18
| 17
| 17
| 18
| 19
| 18
| 24
| 24
| 26
|
∅ D
| 165
| 185
| 200
| 220
| 253
| 285
| 340
| 405
| 460
|
∅ D1
| 125
| 145
| 160
| 180
| 210
| 240
| 295
| 355
| 410
|
∅ D2
| 102
| 122
| 138
| 158
| 188
| 212
| 268
| 320
| 378
|
f
| 2
| 2
| 2
| 2
| 2
| 2,5
| 3
| 3
| 4
|
F
| 2"
| 2½"
| 3"
| 4"
| 5"
| 6"
| 8"
| 10"
| 12"
|
H
| 325
| 338
| 384
| 425
| 512
| 557
| 603
| 729
| 774
|
∅ K
| 160
| 180
| 198
| 198
| 250
| 278
| н/д
| н/д
| н/д
|
L
| 148
| 168
| 176
| 188
| 200
| 210
| 230
| 250
| 270
|
n-∅ d
| 4-19
| 4-19
| 8-19
| 8-19
| 8-19
| 8-23
| 12-23
| 12-27
| 12-27
|
N
| 242,5
| 245,5
| 284
| 315
| 385,5
| 414,5
| 433
| 526,5
| 544
|
Версия: 2018-09-17-КВА
