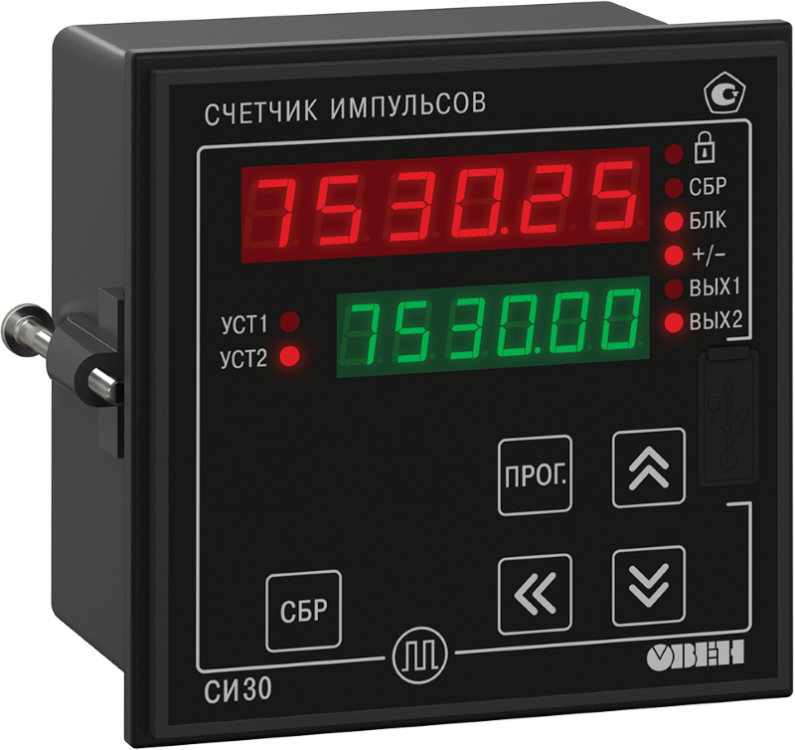

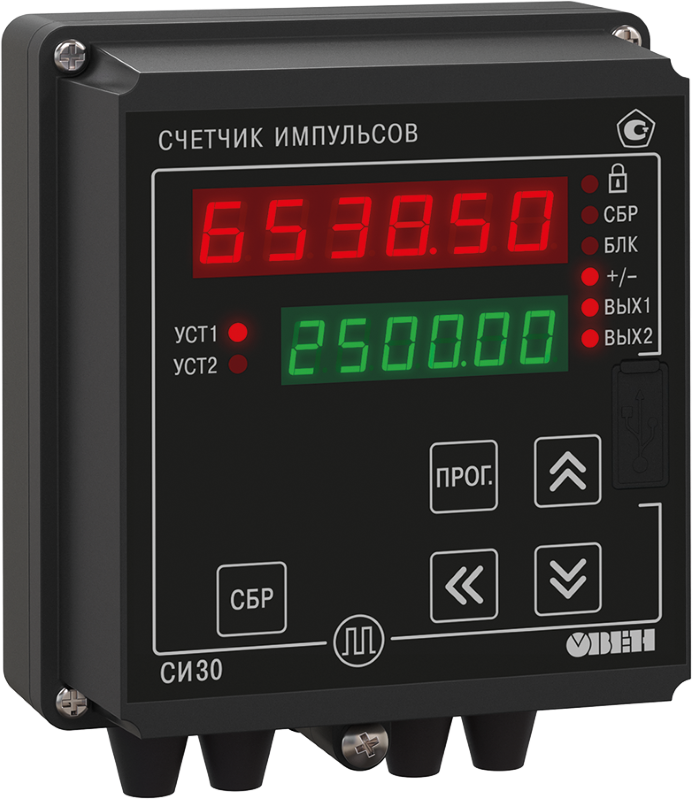

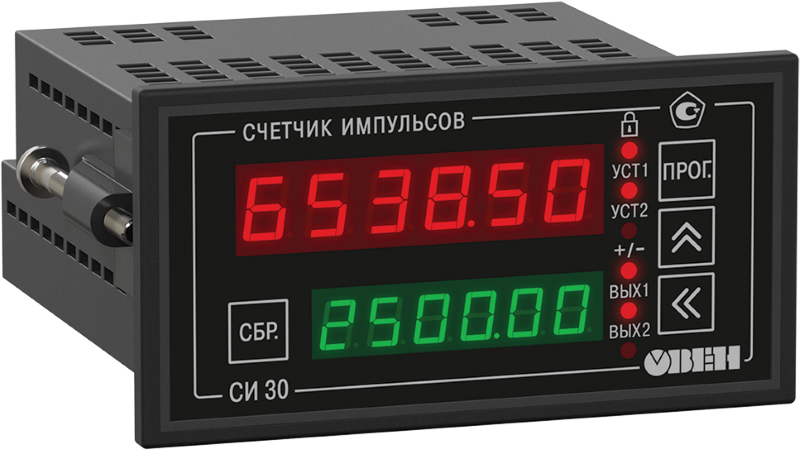

Счетчик импульсов ОВЕН СИ30

Прибор используется для подсчета количества продукции на транспортере или жидкости, длины наматываемого кабеля или экструзионной пленки, сортировки продукции, суммарного количества изделий и т. п.

Прямой, обратный или реверсивный счет импульсов, поступающих от подключенных к прибору датчиков
Определение направления вращательного движения узлов и механизмов
Перевод количества импульсов в реальные единицы измерения продукции
4 дискретных входа для организации счета и реализации функций старт/стоп, блокировка, сброс
Универсальные входы, позволяющие работать с датчиками PNP/NPN-типа, сухим контактом, датчиками высокого и низкого уровня, энкодерами
Управление нагрузкой с помощью двух выходных устройств

В закладки

10 512 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (3)
Все модификации ()
Отзывы (0)

Счетчик импульсов ОВЕН СИ30 используется для подсчета количества продукции на транспортере или жидкости, длины наматываемого кабеля или экструзионной пленки, сортировки продукции, суммарного количества изделий и т. п.

Особенности:

Выбор позиции десятичной точки
Коэффициент масштабирования
4 режима работы выходных устройств
Встроенный источник питания датчиков 24 В с максимальным током нагрузки не более 100 мА
Сохранение результатов счета при отключении питания
Встроенный модуль интерфейса RS-485 и USB-порт для подключения к компьютеру
Поддержка распространенных протоколов Modbus (ASCII, RTU), ОВЕН
Автоматическое определение протокола связи
Программирование с кнопок на лицевой панели
Возможность программирования счетчика с помощью компьютера

Технические характеристики:

Параметр	Значение
Напряжение питания	~90...250 В или =10,5...30 В
Максимальная потребляемая мощность	≤ 10 ВА
Масса	≤ 1 кг
Средний срок службы	8 лет
Межповерочный интервал	2 года
Частота входных импульсов	≤ 10 000 Гц
Длительность входных импульсов	≥ 50 мкс
Диапазон значений умножителя	От 0,00001 до 99 999
Частота входного фильтра	1...50 000 Гц
Скважность импульса	≥ 2
Количество входов управления	4
Напряжение низкого (активного) уровня на входах	0...2 В
Напряжение высокого уровня на входах	2,4...30 В
Количество счетных разрядов	6
Условия эксплуатации: - температура - влажность - атмосферное давление	−20...+70°С ≤ 95%RH (при +35°С, без конденсации влаги) 84...106,7 кПа
Соответствие требованиям	ГОСТ Р 51522 (МЭК 61326) по электромагнитной совместимости для оборудования класса А с критерием качества

Тип встроенного выходного устройства:

Р – контактный электромагнитного реле
К – оптопара транзисторная n-p-n-типа
С – оптопара симисторная

Документация и схемы

Документ	Дата изменения	Размер	Файл
Программатор ОВЕН СИ30	17.06.2011	0.66 Мб
Руководство по эксплуатации	27.04.2013	2.88 Мб

Артикул	Тип корпуса	Напряжение питания, В	Выход	Срок поставки	Стоимость
Н Щ1 Щ2	~220 =24	К Р С

Артикул	Модель	Тип корпуса	Напряжение питания, В	Выход	Срок поставки	Стоимость

Артикул	Свойства				Срок поставки	Стоимость

Артикул	Свойства				Срок поставки	Стоимость

Артикул	Модель	Тип корпуса	Напряжение питания, В	Выход	Срок поставки	Стоимость
G13292	СИ30-220.Н.Р	Н	~220	Р	Со склада	10512 руб. – +
G13294	СИ30-220.Щ2.Р	Щ2	~220	Р	Со склада	10512 руб. – +
G13297	СИ30-24.Щ2.Р	Щ2	=24	Р	Со склада	10512 руб. – +

Артикул	Модель	Тип корпуса	Напряжение питания, В	Выход	Срок поставки	Стоимость
G13286	СИ30-220.Н.К	Н	~220	К	1...2 недели	10512 руб. – +
G13292	СИ30-220.Н.Р	Н	~220	Р	Со склада	10512 руб. – +
G13298	СИ30-220.Н.С	Н	~220	С	1...2 недели	10512 руб. – +
G13289	СИ30-24.Н.К	Н	=24	К	1...2 недели	10512 руб. – +
G13295	СИ30-24.Н.Р	Н	=24	Р	1...2 недели	10512 руб. – +
G13301	СИ30-24.Н.С	Н	=24	С	1...2 недели	10512 руб. – +
G13287	СИ30-220.Щ1.К	Щ1	~220	К	1...2 недели	10512 руб. – +
G13293	СИ30-220.Щ1.Р	Щ1	~220	Р	1...2 недели	10512 руб. – +
G13299	СИ30-220.Щ1.С	Щ1	~220	С	1...2 недели	10512 руб. – +
G13290	СИ30-24.Щ1.К	Щ1	=24	К	1...2 недели	10512 руб. – +
G13296	СИ30-24.Щ1.Р	Щ1	=24	Р	1...2 недели	10512 руб. – +
G13302	СИ30-24.Щ1.С	Щ1	=24	С	1...2 недели	10512 руб. – +
G13288	СИ30-220.Щ2.К	Щ2	~220	К	1...2 недели	10512 руб. – +
G13294	СИ30-220.Щ2.Р	Щ2	~220	Р	Со склада	10512 руб. – +
G13300	СИ30-220.Щ2.С	Щ2	~220	С	1...2 недели	10512 руб. – +
G13291	СИ30-24.Щ2.К	Щ2	=24	К	1...2 недели	10512 руб. – +
G13297	СИ30-24.Щ2.Р	Щ2	=24	Р	Со склада	10512 руб. – +
G13303	СИ30-24.Щ2.С	Щ2	=24	С	1...2 недели	10512 руб. – +
