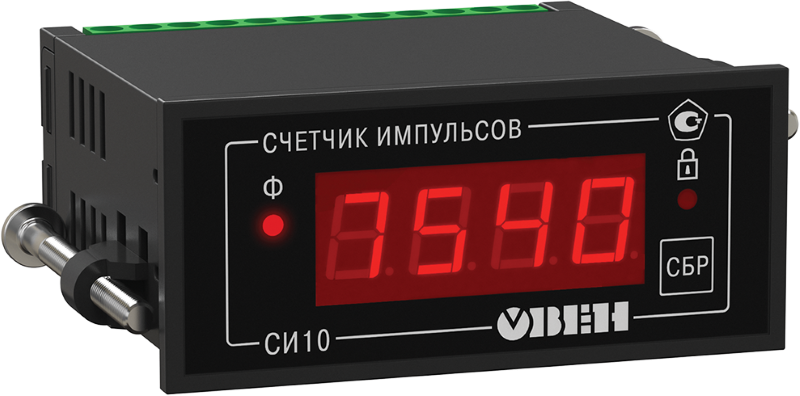

Счетчик импульсов СИ10
Прибор служит для подсчета количества импульсов, поступающих от датчика
- Прямой счет импульсов, поступающих от подключенного к прибору датчика
- В качестве датчика могут быть использованы геркон, сухой контакт, бесконтактные датчики NPN-типа
- Два дискретных входа для организации счета и реализации функции «сброс»
- Частота счетных входных импульсов: не более 200 Гц
- Частота входного фильтра: 10 Гц
Счетчик импульсов ОВЕН СИ10 служит для подсчета импульсов, поступающих от датчика. Значение отображается на цифровом индикаторе
- Кнопка «Сброс» на лицевой панели прибора, с возможностью блокировки
- Сохранение результатов счета при отключении питания
- Полное соответствие требованиям ГОСТ Р 51522 (МЭК 61326) по электромагнитной совместимости для оборудования класса А
- Может использоваться для подсчета количества продукции на транспорте, подсчета числа посетителей, суммарного количества изделий и т.п.
- Максимальный предел счета 9999 импульсов, после превышения заданного числа счетчик обнуляется и счет продолжается
| Параметр
| Значение
|
| Диапазон постоянного напряжения питания
| 10,5...34 В (номинальные значения 12 В или 24 В)
|
| Максимальная потребляемая мощность
| Не более 5 ВА
|
| Масса
| Не более 0,5 кг
|
| Средний срок службы
| 8 лет
|
| Межповерочный интервал
| 2 года
|
| Номинальный ток опроса датчиков
| 12 мА
|
| Номинальное напряжение питания датчиков
| 24 В
|
| Нестабильность напряжения питания датчиков
| 10%
|
| Частота счетных входных импульсов
| Не более 200 Гц
|
| Длительность импульса на счетном входе
| Не менее 1250 мкс
|
| Длительность импульса по входу сброс
| Не менее 300 мс
|
| Частота входного фильтра
| 10 Гц
|
| Предел допускаемой основной погрешности
| ±1 е.м.р. в соответствии с ГОСТ 24907
|
| Габаритные размеры, степень защиты корпуса
| 74×32×70 мм, IP54 (со стороны передней панели)
|
| Условия эксплуатации:
- окружающая температура воздуха - относительная влажность воздуха - атмосферное давление |
−20...70°С Не более 95%RH (при 35°С, без конденсации влаги) 84...106,7 кПа |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 27.04.2013 | 0.68 Мб |  |
