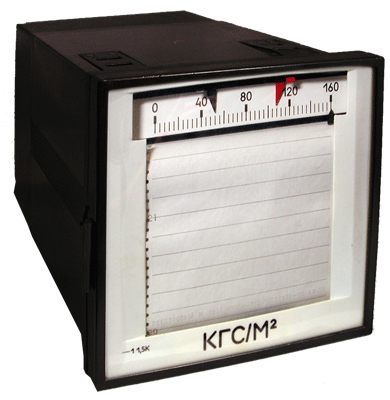

Регистратор Н 3022 К

В закладки

от 5 310 руб. На складе Выбрать конфигурацию Доставка по России
Оплата

Скорость перемещения диаграммной ленты: 20; 60; 180; 600; 1800; 5400 мм/ч
Потребляемая мощность: 15 ВА

Описание

Конфигуратор
Все со склада (36)
Все модификации (54)
Отзывы (0)

Прибор Н 3022 К предназначен для измерения, непрерывной записи и трехпозиционного регулирования электрических и неэлектрических величин, преобразованных в сигнал постоянного тока.
Запись показаний производится навесным пером на диаграммной ленте в прямоугольной системе координат. Питание синхронного двигателя от сети переменного тока напряжением 220 В и частотой 50 Гц.
Н 3022 К, отгружаемые со склада, проходят предпродажную проверку и настройку в течение 2…4 недель.

Параметр	Значение
Класс точности по измерению и записи измеряемой величины	1,0
Класс точности по срабатыванию	1,5
Класс точности по записи времени	0,5
Конечные значения диапазонов измерения по току	5 мА; 20 мА
Ширина поля записи	100 мм
Время установления показаний	1 с
Номинальные значения скоростей перемещения диаграммной ленты	20; 60; 180; 600; 1800; 5400 мм/ч
Потребляемая мощность	15 ВА
Условия эксплуатации	0...50°С, ≤ 90%RH
Габаритные размеры	160×160×280 мм
Масса	5 кг

Тип	Вход	Скорость	Год	Срок поставки	Стоимость
Н 3022 К	0...5 мА	20	до 2005	Со склада	5310 руб. – +
Н 3022 К	0...5 мА	60	до 2005	Со склада	5310 руб. – +
Н 3022 К	0...5 мА	180	до 2005	Со склада	5310 руб. – +
Н 3022 К	0...5 мА	600	до 2005	Со склада	5310 руб. – +
Н 3022 К	0...5 мА	1800	до 2005	Со склада	5310 руб. – +
Н 3022 К	0...5 мА	5400	до 2005	Со склада	5310 руб. – +
Н 3022 К	0…20 мА	20	до 2005	Со склада	5310 руб. – +
Н 3022 К	0…20 мА	60	до 2005	Со склада	5310 руб. – +
Н 3022 К	0…20 мА	180	до 2005	Со склада	5310 руб. – +
Н 3022 К	0…20 мА	600	до 2005	Со склада	5310 руб. – +
Н 3022 К	0…20 мА	1800	до 2005	Со склада	5310 руб. – +
Н 3022 К	0…20 мА	5400	до 2005	Со склада	5310 руб. – +
Н 3022 К	4…20 мА	20	до 2005	Со склада	5310 руб. – +
Н 3022 К	4…20 мА	60	до 2005	Со склада	5310 руб. – +
Н 3022 К	4…20 мА	180	до 2005	Со склада	5310 руб. – +
Н 3022 К	4…20 мА	600	до 2005	Со склада	5310 руб. – +
Н 3022 К	4…20 мА	1800	до 2005	Со склада	5310 руб. – +
Н 3022 К	4…20 мА	5400	до 2005	Со склада	5310 руб. – +
Н 332 К	0...5 мА	20	до 2005	Со склада	5310 руб. – +
Н 332 К	0...5 мА	60	до 2005	Со склада	5310 руб. – +
Н 332 К	0...5 мА	180	до 2005	Со склада	5310 руб. – +
Н 332 К	0...5 мА	600	до 2005	Со склада	5310 руб. – +
Н 332 К	0...5 мА	1800	до 2005	Со склада	5310 руб. – +
Н 332 К	0...5 мА	5400	до 2005	Со склада	5310 руб. – +
Н 332 К	0…20 мА	20	до 2005	Со склада	5310 руб. – +
Н 332 К	0…20 мА	60	до 2005	Со склада	5310 руб. – +
Н 332 К	0…20 мА	180	до 2005	Со склада	5310 руб. – +
Н 332 К	0…20 мА	600	до 2005	Со склада	5310 руб. – +
Н 332 К	0…20 мА	1800	до 2005	Со склада	5310 руб. – +
Н 332 К	0…20 мА	5400	до 2005	Со склада	5310 руб. – +
Н 332 К	4…20 мА	20	до 2005	Со склада	5310 руб. – +
Н 332 К	4…20 мА	60	до 2005	Со склада	5310 руб. – +
Н 332 К	4…20 мА	180	до 2005	Со склада	5310 руб. – +
Н 332 К	4…20 мА	600	до 2005	Со склада	5310 руб. – +
Н 332 К	4…20 мА	1800	до 2005	Со склада	5310 руб. – +
Н 332 К	4…20 мА	5400	до 2005	Со склада	5310 руб. – +
