Входные модули для «ПАРАГРАФ PL2, PL3» PMI

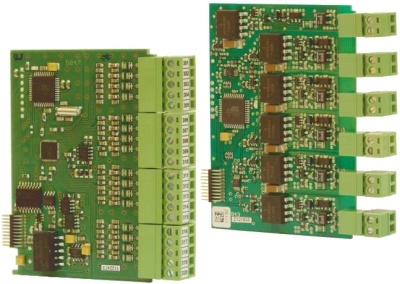

Входные модули PMI для электронных графических регистраторов «ПАРАГРАФ PL2» и «ПАРАГРАФ PL3»

В закладки

от 25 680 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (9)
Все модификации ()
Отзывы (0)

Входные модули PMI для электронных графических регистраторов «ПАРАГРАФ PL2» и «ПАРАГРАФ PL3»Описание модулей:

Модуль	Описание	PL2	PL3
UN3	3 универсальных изолированных входа	•	•
UN5	5 универсальных изолированных входов		•
I16	16 входов измерения тока	•	•
I24	24 входа измерения тока		•
IS6	6 изолированных входов измерения тока 4...20 мА	•	•
U16	16 входов измерения напряжения	•	•
U24	24 входа измерения напряжения		•
UI4	4 входа измерения тока + 4 входа измерения напряжения	•	•
UI8	8 входов измерения тока + 8 входов измерения напряжения	•	•
UI12	12 входов измерения тока + 12 входов измерения напряжения		•
UI4N8	4 входа измерения тока + 4 входа измерения напряжения + 8 датчиков температуры NTC	•	•
UI4D8	4 входа измерения тока + 4 входа измерения напряжения + 8 цифровых входов	•	•
UI8N8	8 входов измерения тока + 8 входов измерения напряжения + 8 датчиков температуры NTC		•
UI8D8	8 входов измерения тока + 8 входов измерения напряжения + 8 цифровых входов		•
RT4	4 входа для термосопротивлений	•	•
RT6	6 входов для термосопротивлений		•
TC4	4 входа для термопарных датчиков	•	•
ТС8	8 входов для термопарных датчиков	•	•
TC12	12 входов для термопарных датчиков		•
D8	8 цифровых изолированных входов	•	•
D16	16 цифровых изолированных входов	•	•
D24	24 цифровых изолированных входа		•
CP2	Оптоизолированный универсальный 2-канальный счетчик	•	•
CP4	Оптоизолированный универсальный 4-канальный счетчик	•	•
HM2	Изолированный 2-канальный счетчик времени наработки	•	•
HM4	Изолированный 4-канальный счетчик времени наработки	•	•
FT2	2 импульсных входа с расходомера и 2 входа измерения тока	•	•
FT4	4 импульсных входа с расходомера и 4 входа измерения тока	•	•
FI2	2 входа измерения тока с расходомера и 2 входа измерения тока	•	•
FI4	4 входа измерения тока с расходомера и 4 входа измерения тока	•	•

Технические характеристики модулей:

Модули	UN3	UN5
Количество входов	3	5
Входные сигналы	0(4)…20 мА 0(1)…5 В, 0(2)…10 В, −10…25 мВ, −10…100 мВ, 0…600 мВ ТХА(К), ТХК(L), ТЖК(J), ТХКн(Е), ТМКн(Т), ТНН(N), ТПП(S,R), ТПР(В) Cu50, 50М, Cu100, 100М, 50П, Pt100, 100П, Pt500, 500П, Pt1000, Ni100, Ni500, Ni1000 сопротивление 0…300 Ом, 0…3 кОм

Модули	I16	I24	IS6
Количество входов	16	24	6 изолированных
Входные сигналы	0(4)…20 мА −2…30 мА		0(4)…20 мА 3…30 мА

Модули	U16	U24
Количество входов	16	24
Входные сигналы	0(1)…5 В, 0(2)…10 В, −2…13 В

Модули	UI4	UI8	UI12
Количество входов	4 входа измерения тока + 4 входа измерения напряжения	8 входов измерения тока + 8 входов измерения напряжения	12 входов измерения тока + 12 входов измерения напряжения
Входные сигналы	0(4)…20 мА, −2…30 мА 0(1)…5 В, 0(2)…10 В, −2…12 В

Модули	UI4N8	UI4D8	UI8N8	UI8D8
Количество входов	4 входа измерения тока + 4 входа измерения напряжения + 8 датчиков температуры NTC	4 входа измерения тока + 4 входа измерения напряжения + 8 цифровых входов	8 входов измерения тока + 8 входов измерения напряжения + 8 датчиков температуры NTC	8 входов измерения тока + 8 входов измерения напряжения + 8 цифровых входов
Входные сигналы	0(4)…20 мА 0(1)…5 В, 0(2)…10 В 0...100 кОм

Модули	TC4	TC8	TC12
Количество входов	4	8	12
Входные сигналы	ТХА(К), ТХК(L), ТЖК(J), ТХКн(Е), ТМКн(Т), ТНН(N), ТПП(S, R), ТПР(В) −10…25 мВ, 25 мВ, −10…100 мВ, 100 мВ, −30…30 мВ, −120…120 мВ

Модули	RT4	RT6
Количество входов	4	6
Входные сигналы	Cu50, 50М, Cu100, 100М, 50П, Pt100, 100П, Pt500, 500П, Pt1000, Ni100, Ni500, Ni1000 сопротивление 0…300 Ом, 0…3 кОм

Модули	D8	D16	D24
Количество входов	8	16	24
Уровень входного сигнала	< 1 В − логический «0» > 4 В − логическая «1»
Максимальное входное напряжение	30 В

Модули	CP2	CP4
Количество входов	2	4
Диапазон счета	−4,5¹⁵…4¹⁵ импульсов −2³¹…2³¹ импульсов
Уровень входного сигнала	< 1 В − логический «0» > 4 В − логическая «1»
Максимальное входное напряжение	30 В

Модули	HM2	HM4
Количество входов	2	4
Диапазон счета	0…10⁹ с
Уровень входного сигнала	< 1 В − логический «0» > 4 В − логическая «1»
Максимальное входное напряжение	30 В

Модули	Fl2	FI4
Количество входов	2 входа измерения тока с расходомера и 2 входа измерения тока	4 входа измерения тока с расходомера и 4 входа измерения тока
Входные сигналы	0(4)…20 мА, −2…30 мА 1 имп./с, 2 имп./мин, 1 имп./ч

Модули	FT2	FT4
Количество входов	2 импульсных входа и 2 входа измерения тока	4 импульсных входа и 4 входа измерения тока
Входные сигналы	0(4)…20 мА, −2…30 мА 1 имп./с, 1 имп./мин, 1 имп./ч

Версия: 2016-04-14-КВА

Артикул	Модуль	Срок поставки	Стоимость
I16 U16 UI4 UI8 UI4D8 RT6 TC4 TC8 D8

Артикул	Модуль	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Модуль	Срок поставки	Стоимость
L36187	I16	Со склада	46560 руб. – +
L36188	U16	Со склада	46560 руб. – +
L36189	UI4	Со склада	30960 руб. – +
L36190	UI8	Со склада	43920 руб. – +
L36191	UI4D8	Со склада	51600 руб. – +
L36192	RT6	Со склада	46560 руб. – +
L36193	TC4	Со склада	30960 руб. – +
L36194	TC8	Со склада	46560 руб. – +
L36195	D8	Со склада	25680 руб. – +

Артикул	Модуль	Срок поставки	Стоимость
