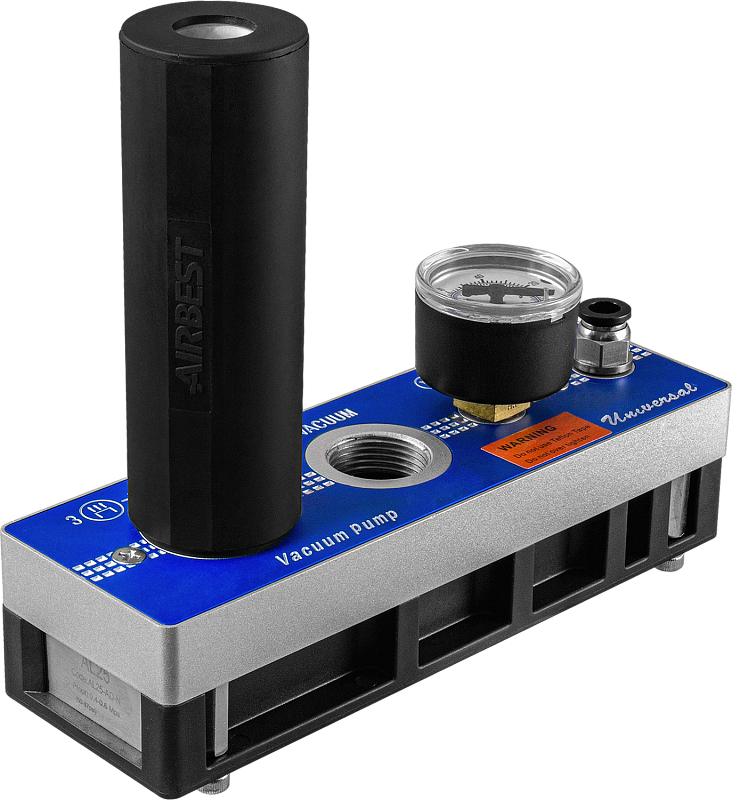

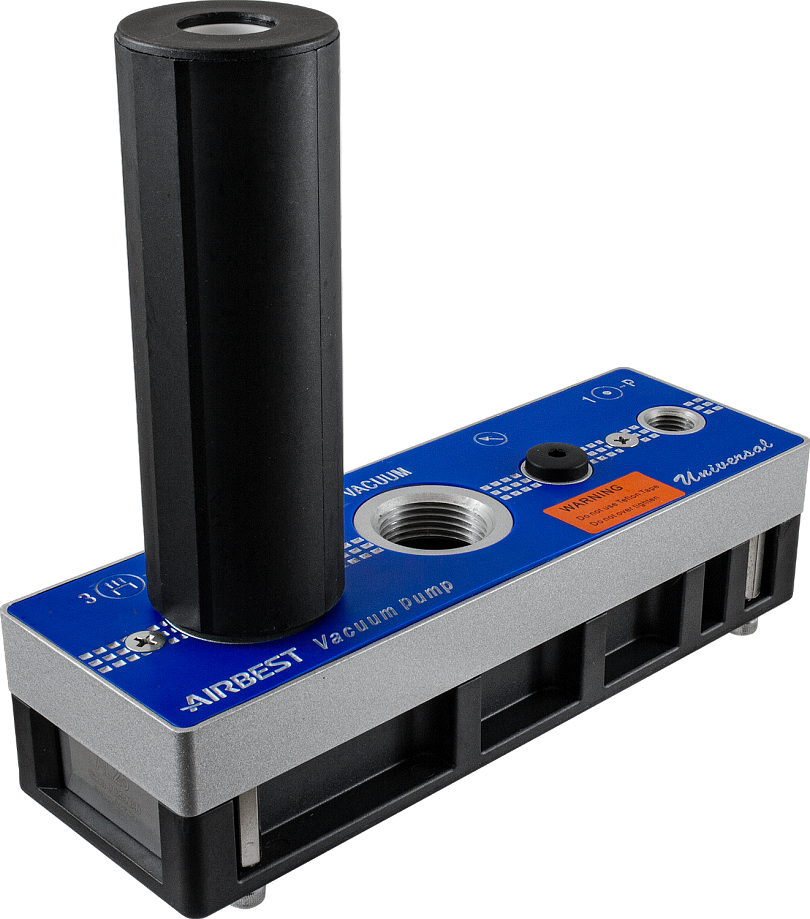

Универсальный вакуумный эжектор AL

Прибор для создания вакуума с помощью кинетической энергии струи сжатого воздуха

Рабочая среда: сжатый воздух без содержания масла
Максимальный вакуум: −81 кПа
Максимальный вакуумный расход: 360...990 л/мин
Расход воздуха: 105...390 л/мин
Рабочее давление: 0,6 МПа
Уровень шума: 81...82 дБА
Материал соединительной плиты: полифениленсульфид (PPS) или алюминиевый сплав
Материал уплотнения: NBR
Присоединение: G¾" – выход вакуума; NPSF⅛", G¼" – вход сжатого воздуха; G¾" – порт сброса
Внешний глушитель и манометр (в комплекте)

В закладки

от 30 428 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (3)
Все модификации ()
Отзывы (0)

Вакуумный эжектор AL предназначен для создания вакуума с помощью кинетической энергии струи сжатого воздуха

Особенности:

Высокая всасывающая способность
Для условий работы, требующих значительного расхода вакуума, быстрого откачивания и небольшого расхода воздуха
Подходит для обработки пористых материалов, например картонных коробок, упаковочных материалов

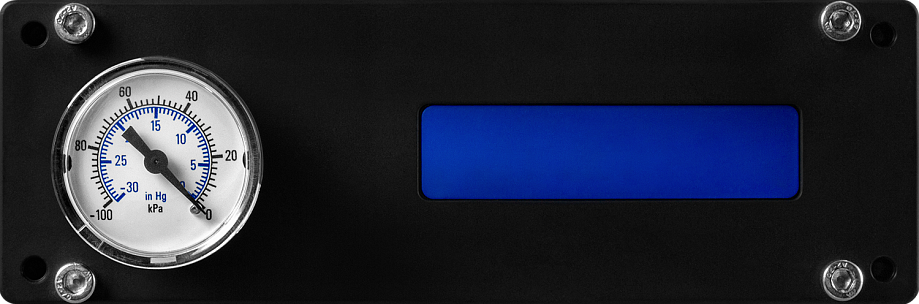

Манометр в комплекте с возможностью установки в 2 разных порта по обе стороны корпуса
Гермоввод для входа сжатого воздуха в комплекте
Быстрый сброс вакуума
Многоступенчатый (три сопла)
Отсутствуют подвижные элементы, что увеличивает срок службы и упрощает обслуживание

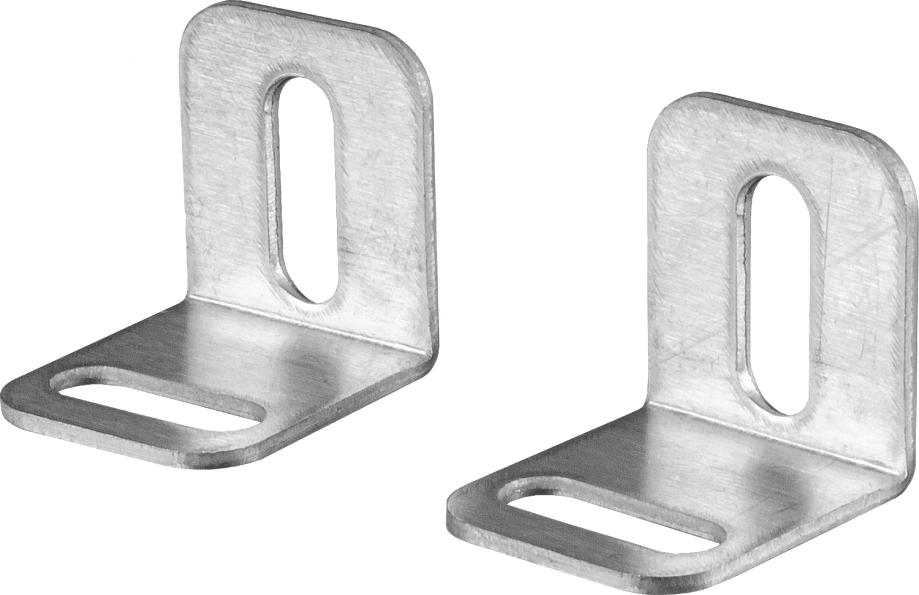

Крепления на стену в комплекте

Области применения:

Принцип работы:

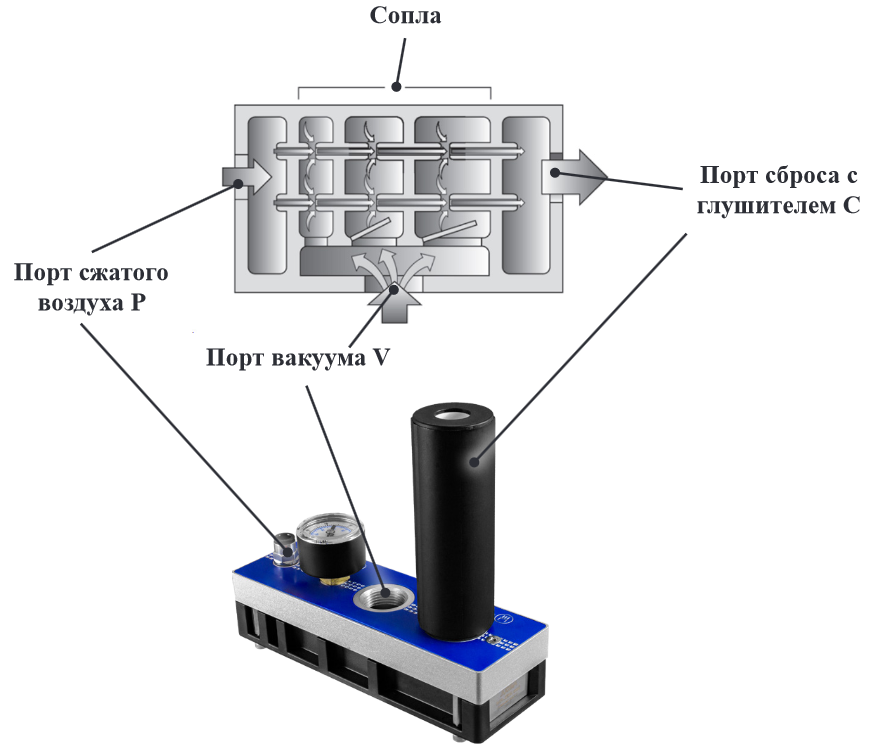

В основе работы эжектора лежит эффект Вентури. Сжатый воздух входит через порт Р и проходит через систему сопел, выстроенных в цепочку. В результате возникает область падения давления (вакуум), что вызывает подсос воздуха через порт вакуума V. Втянутый и сжатый воздух смешиваются и удаляются от места всасывания энергией сжатого воздуха, а далее сбрасываются через порт сброса (выхлопа) С с глушителем

Пример использования

Технические характеристики:

Параметр	Значение
Рабочая среда	Сжатый воздух без содержания масла
Макс. вакуум	−81 кПа
Макс. вакуумный расход	360...990 л/мин
Расход воздуха	105...390 л/мин
Номинальное рабочее давление	0,6 МПа
Уровень шума	81...82 дБА
Рабочая температура	−10...+80°C
Присоединение	G¾" – выход вакуума; NPSF⅛", G¼" – вход сжатого воздуха; G¾" – порт сброса
Присоединение манометра	G⅛"

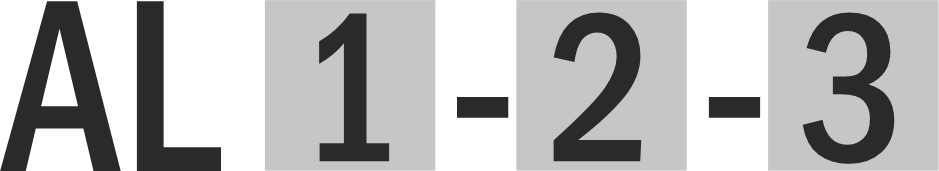

Модификации прибора. Обозначение для заказа

1 Модификация: 25; 50; 100. 2 Соединительная плита (характеристики см. в таблице): D; AD 3 Материал уплотнения: N – NBR

Модификации прибора. Обозначение для заказа

1 Модификация:

25;
50;
100.

2 Соединительная плита (характеристики см. в таблице):

3 Материал уплотнения:

N – NBR

Соединительная плита:

Модель соединительной плиты	Выход вакуума	Вход сжатого воздуха	Порт сброса	Материал
D	G¾"	NPSF⅛"	G¾"	Полифенилсульфид (PPS)
AD	G¾"	G¼"	G¾"	Алюминиевый сплав

Модификации:

Модель	Макс. вакуум, кПа	Макс. вакуумный расход, л/мин	Расход воздуха, л/мин	Уровень шума, дБА	Габаритные размеры, мм
AL25	−81	360	105	81	201×193×64
AL50		640	215	82	201×193×64
AL100		990	390	82	221×193×64

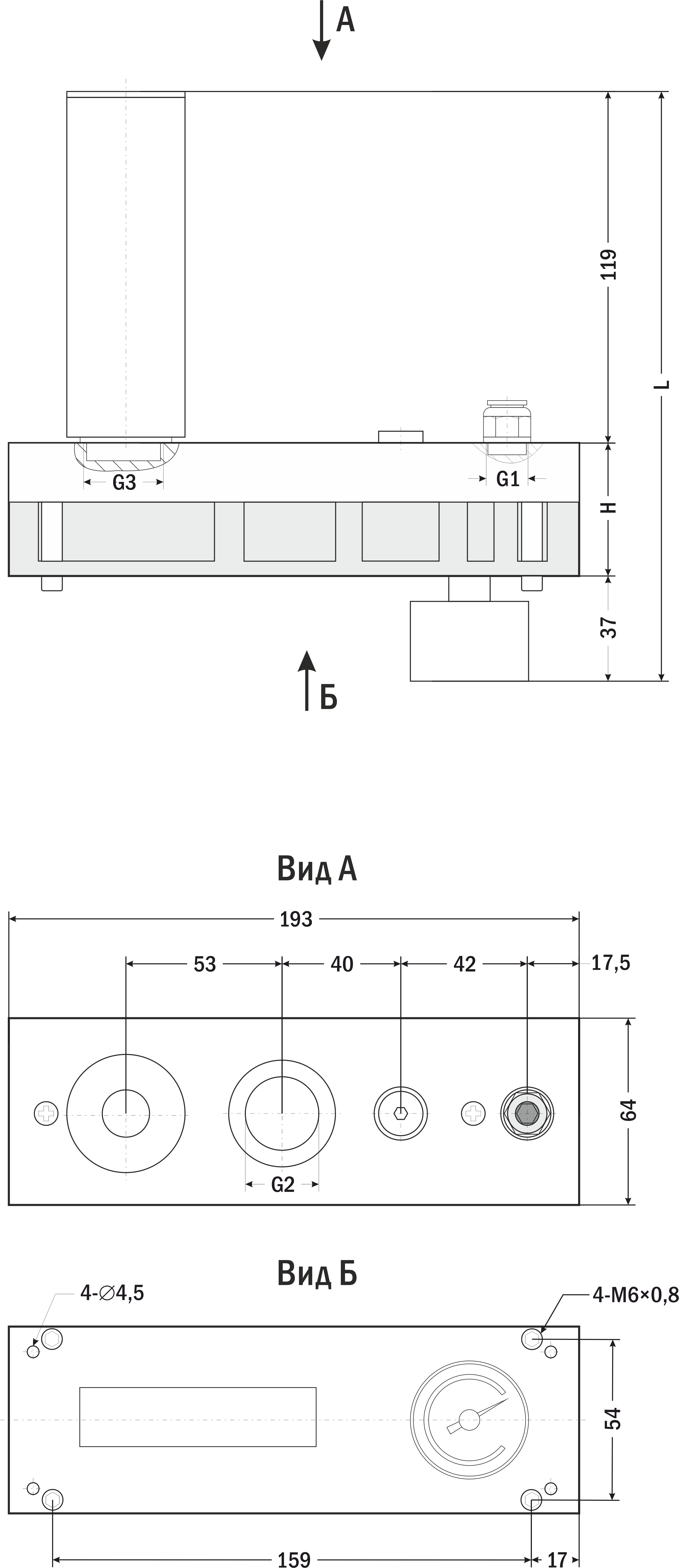

Габаритные размеры

Модель	Размеры, мм
	G1 (вход сжатого воздуха)		G2 (выход вакуума)	G3 (порт сброса)	H	L
	плита D	плита AD	G2 (выход вакуума)	G3 (порт сброса)	H	L
AM25, AM50	NPSF⅛″	G¼″	G¾"	G¾″	45	201
AM100	NPSF⅛″	G¼″	G¾"	G¾″	65	221

Версия: 2025-06-16-СДГ

Артикул	Модель	Порт подачи	Порт вакуума	Порт выхлопа	Срок поставки	Стоимость
AL25 AL50 AL100	NPSF1/8" G1/4"	G3/4" G1"	G3/4" G1"

Артикул	Модель	Порт подачи	Порт вакуума	Порт выхлопа	Срок поставки	Стоимость

Артикул	Свойства				Срок поставки	Стоимость

Артикул	Свойства				Срок поставки	Стоимость

Артикул	Модель	Порт подачи	Порт вакуума	Порт выхлопа	Срок поставки	Стоимость
T81556	AL25	G1/4"	G3/4"	G3/4"	Со склада	41106 руб. – +
T81554	AL50	NPSF1/8"	G3/4"	G3/4"	Со склада	40736 руб. – +
T81558	AL100	G1/4"	G3/4"	G3/4"	Со склада	43378 руб. – +

Артикул	Модель	Порт подачи	Порт вакуума	Порт выхлопа	Срок поставки	Стоимость
T81553	AL25	NPSF1/8"	G3/4"	G3/4"	120 дней	30428 руб. – +
T81556	AL25	G1/4"	G3/4"	G3/4"	Со склада	41106 руб. – +
T81554	AL50	NPSF1/8"	G3/4"	G3/4"	Со склада	40736 руб. – +
T81557	AL50	G1/4"	G3/4"	G3/4"	120 дней	43181 руб. – +
T81555	AL100	NPSF1/8"	G3/4"	G3/4"	120 дней	63258 руб. – +
T81558	AL100	G1/4"	G3/4"	G3/4"	Со склада	43378 руб. – +
