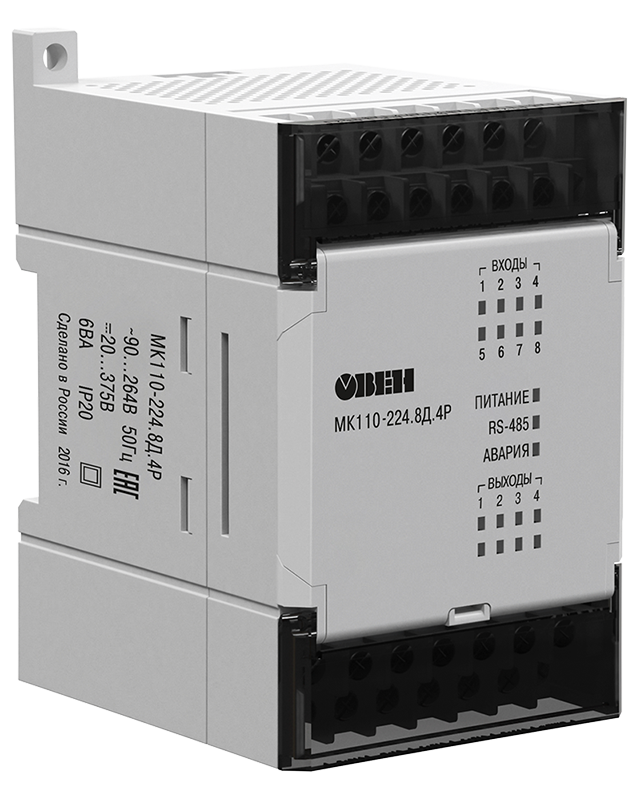

Модуль ввода-вывода дискретных сигналов ОВЕН МК110-224.8Д.4Р

Арт: F90182

Прибор для управления по сигналам из сети RS-485 встроенными дискретными ВЭ, используемыми для подключения исполнительных механизмов с дискретным управлением, и для сбора данных с дискретных входов модуля с передачей их в сеть RS-485.

В закладки

12 780 руб. Наличие: 2...4 недели

+ –

В корзину

Доставка по России
Способы оплаты

Описание

Отзывы (0)

Прибор предназначен для управления по сигналам из сети RS-485 встроенными дискретными ВЭ, используемыми для подключения исполнительных механизмов с дискретным управлением, и для сбора данных с дискретных входов модуля с передачей их в сеть RS-485. Встроенные ВЭ могут работать в режиме ШИМ, дискретные входы могут работать в режиме счетчиков импульсов частотой до 1 кГц. МК110 работает в сети RS-485 по протоколам ОВЕН, ModBus-RTU, ModBus-ASCII, DCON. МК110 не является Мастером сети, поэтому сеть RS-485 должна иметь Мастер сети, например, ПК с запущенной на нем SCADA-системой, контроллер или регулятор. К МК110 предоставляется бесплатный ОРС-драйвер и библиотека стандарта WIN DLL, которые рекомендуется использовать при подключении прибора к SCADA-системам и контроллерам других производителей. Конфигурирование МК110 осуществляется на ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например ОВЕН АСЗ-М или АС4) с помощью программы «Конфигуратор М110», входящей в комплект поставки. Прибор отвечает требованиям по устойчивости к воздействию помех в соответствии с ГОСТ Р 51522 для оборудования класса А.

Особенности:

8 каналов дискретного ввода, без изоляции
Типы входных сигналов: беспотенциальные («сухие») контакты, транзисторные ключи n-p-n типа модификация
Частота измерений: до 1 кГц, минимальная длительность импульса 0.5 мс
Счетчик импульсов для каждого канала. =4 канала дискретного вывода
Типы выходных элементов: Р – ЭМ-реле ~4 А, 250 В или =24 В
Возможность выдачи ШИМ-сигнала с любого выхода
Напряжение питания*: ~220 В и =24 В (универсальный источник питания)

Технические характеристики:

Параметр	Значение
Напряжение питания: МК110-220.8Д(ДН).4Р МК110-24.8Д(ДН).4Р МК110-224.8Д(ДН).4Р	90...264 В переменного тока (номинальное напряжение 220 В) частотой 47…63 Гц 18...29 В постоянного тока (номинальное напряжение 24 В) 90...264 В переменного тока (номинальное напряжение 220 В) частотой 47…63 Гц или 20...375 В постоянного тока (номинальное напряжение 24 В)
Потребляемая мощность	6 ВА
Количество дискретных выходных элементов	4
Количество дискретных входов	8
Интерфейс связи с компьютером	RS-485
Максимальная скорость обмена по интерфейсу RS-485	115 200 бит/с
Степень защиты корпуса	IP20
Габаритные размеры	110×63×74 мм
Вес	500 г

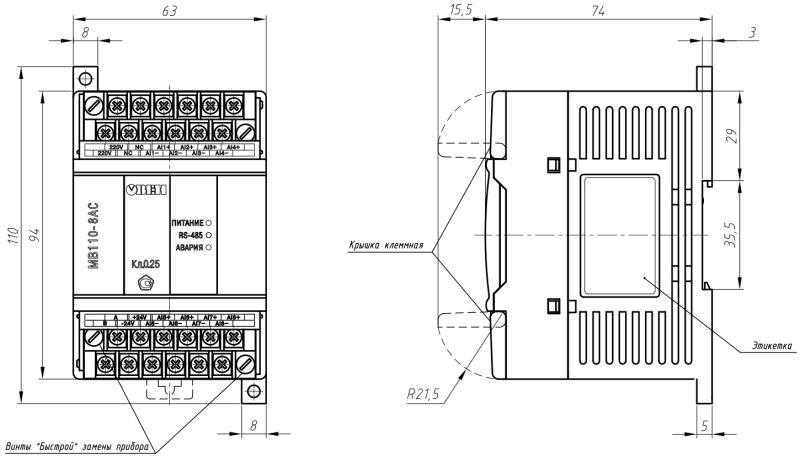

Габаритные размеры

Версия: 2020-10-31-ШАР

Документация и схемы

Схема	Размер	Файл
Схема подключения к ВЭ типа электромагнитное реле	0.03 Мб

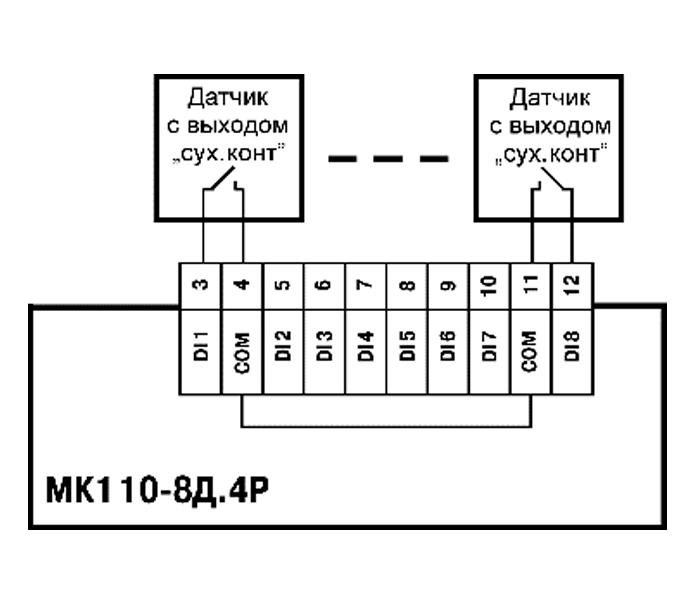

Схема подключения к МК110-8Д.4Р дискретных датчиков с выходом типа «сухой контакт»	0.02 Мб
Электрическая принципиальная схема входа МК110-8Д.4Р (схема других входов идентична приведенной)	0.05 Мб

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	27.04.2013	1.3 Мб
Сертификат соответствия	31.10.2012	0.48 Мб
