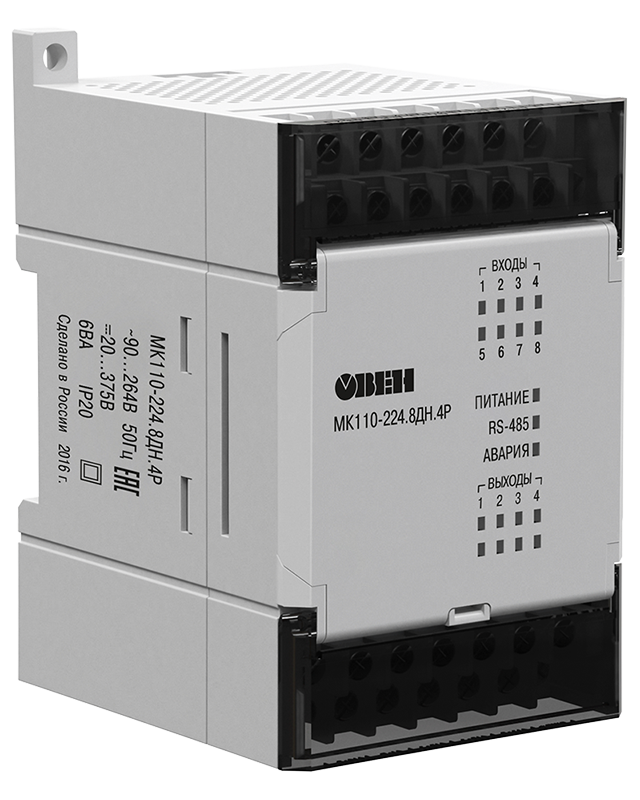

Модуль ввода-вывода дискретных сигналов ОВЕН МК110-224.8ДН.4Р

Арт: F90183

Прибор для управления по сигналам из сети RS-485 встроенными дискретными ВЭ, используемыми для подключения исполнительных механизмов с дискретным управлением, и сбора данных с дискретных входов модуля с передачей их в сеть RS-485

Количество входов/выходов: 8/4
Тип дискретных входов сигналов: NPN, PNP, контактный датчик
Реле: ~4 А, 250 В или =4 А, 24 В
Интерфейс: RS-485
Монтаж: на DIN-рейку, на стену

В закладки

12 780 руб. Наличие: 2...4 недели

+ –

В корзину

Доставка по России
Способы оплаты

Описание

Отзывы (0)

Прибор предназначен для управления по сигналам из сети RS-485 встроенными дискретными ВЭ, используемыми для подключения исполнительных механизмов с дискретным управлением, и сбора данных с дискретных входов модуля с передачей их в сеть RS-485

Особенности:

Встроенные входы могут работать в режиме счетчика импульсов частотой до 1 кГц
Встроенные выходы могут работать в режиме генерации ШИМ-сигналов до 1 Гц
Диагностика обрыва интерфейсной линии и перевод выходов в безопасное состояние, определенное пользователем
Возможность контроля уровня жидкости кондуктометрическими датчиками
Автоматическое определение протокола
Съемные клеммники с невыпадающими винтами
Обновление встроенного программного обеспечения по RS-485
Поддержка облачного сервиса OwenCloud (при использовании сетевого шлюза из линейки Пх210)

Технические характеристики:

Параметр	Значение
Количество входов/выходов	8/4
Тип дискретных входов сигналов	контактный датчик (требует внешнего питания =24 В) NPN, PNP
Тип выхода	Электромагнитное реле
Характеристики дискретных входов
Гальваническая развязка входов	Групповая (по 4 входа)
Напряжение питания	=24 В
Номинальный ток	≤ 8,5 мА (при напряжении входа =27 В)
Ток «логической единицы»	≥ 4,5 мА
Ток «логического нуля»	≤ 1,5 мА
Мин. длительность входного сигнала	0,5 мс (скважность 2 для частоты 1 кГц)
Характеристики дискретных выходов
Реле	~4 А, 250 В или =4 А, 24 В
Питание
Тип питания	~230 В или =24 В
Напряжение питания	~90…264 В (номинальное ~230 В), 47…63 Гц
Потребляемая мощность	≤ 12 ВА
Напряжение встроенного источника питания	=24 В
Интерфейс
Интерфейс	RS-485
Максимальное количество приборов, одновременно подключаемых к сети RS-485	≤ 32
Максимальная скорость обмена по интерфейсу RS-485	115200 бит/с
Общие параметры
Монтаж	На DIN-рейку, на стену
Степень пылевлагозащиты	IP20
Габаритные размеры	110×63×75 мм
Вес	500 г

Схема подключения
Схема подключения к выходным элементам типа электромагнитное реле

Схема подключения дискретных датчиков с выходом типа сухой контакт

Схема подключения трехпроводных дискретных датчиков, имеющих выходной транзистор NPN типа с открытым коллектором

Схема подключения трехпроводных дискретных датчиков, имеющих выходной транзистор PNP типа

Версия: 2023-07-09-ЛВС

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	09.07.2023	0.53 Мб
Сертификат соответствия	31.10.2012	0.48 Мб
