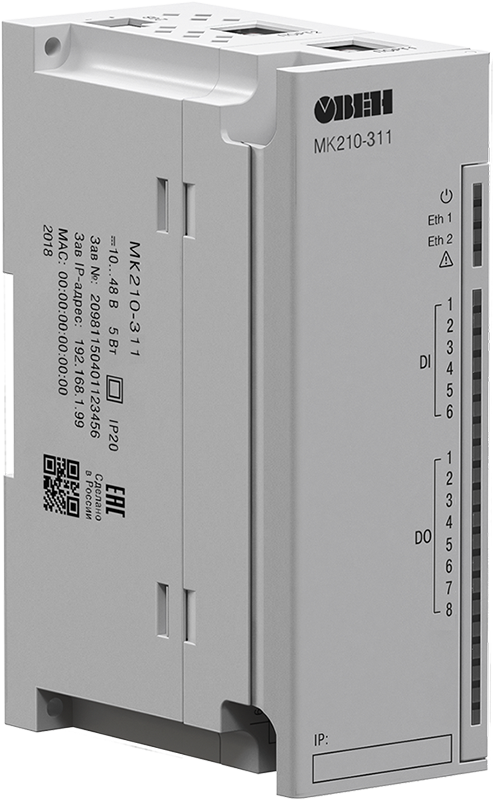

Модули дискретного ввода/вывода (Ethernet) ОВЕН МК210

Модули предназначены для управления по сигналам из сети Ethernet встроенными дискретными выходными элементами, используемыми для подключения исполнительных механизмов с дискретным управлением, и сбора данных с дискретных входов модуля с передачей их в сеть Ethernet

Количество входов/выходов: 6/8 или 12/4
Тип дискретных входных сигналов: NPN, PNP, сухой контакт, контактный датчик
Реле ~5 А, 250 В
Интерфейс: Ethernet
Монтаж: на DIN-рейку, в шкаф

В закладки

от 15 180 руб. Наличие: 2...4 недели Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

Особенности:

Входы могут работать в режимах: счетчика импульсов частотой до 100 кГц, измерения частоты до 100 кГц, обработки сигналов энкодера до 100 кГц (только МК210-302 и МК210-312)
Выходы могут работать в режиме генерации ШИМ-сигналов до 1 Гц
Контроль обрыва нагрузки (только для МК210-311 и МК210-312)
Сдвоенный 2-х портовый Ethernet-коммутатор
Поддержка технологии Ethernet Bypass позволяет передавать данные из одного порта в другой и не терять связь с остальными модулями при отключенном питании модуля возникновении нештатной ситуации
Широкий диапазон рабочих температур: −40…+55 °С
Непрерывный профиль измерений во внутреннюю flash память (архив)
Поддержка облачного сервиса OwenCloud

Технические характеристики:

Модификация		МК210-301	МК210-311	МК210-302	МК210-312
Входы/выходы
Количество входов/выходов		6 DI / 8 DO		12 DI / 4 DO
Тип	входов	сухой контакт (не требует внешнего питания) NPN		контактный датчик (требует внешнего питания =24 В) NPN и PNP
Тип	выходов	электромагнитное реле
Характеристики дискретных входов (DI)
Гальваническая развязка входов		–
Режимы работы		определение логического уровня подсчет числа импульсов		определение логического уровня подсчет числа высокочастотных импульсов (только 1 – 8 DI) измерение частоты (только 1 – 8 DI) обработка сигналов энкодера (до 3-х AB энкодеров)
Макс. частота входного сигнала	определение логического уровня	400 Гц
	подсчет числа импульсов	400 Гц		100 кГц (только 1 – 8 DI)
	измерение частоты	–		100 кГц (только 1 – 8 DI)
	обработка сигналов энкодера	–		100 кГц
Мин. длительность импульса		1 мс		5 мкс (1 – 8 DI)
Мин. длительность импульса		1 мс		25 мс (9 – 12 DI)
Напряжение питания входов		24 ±3 В для транзисторных ключей Для «сухих контактов» питание не требуется!		24±3 В
Сопротивление контактов (ключа) и соединительных проводов, подключаемых к дискретному входу		≤ 100 Ом		–
Ток «логической единицы»		–		≥ 5,5 мА
Ток «логического нуля»		–		≤ 1,2 мА
Напряжение «логической единицы»		–		9…30 В
Напряжение «логического нуля»		–		0…5,5 В
Характеристики дискретных выходов (DO)
Гальваническая развязка выходов		поканальная, кроме 1 и 2 DO		поканальная
Электрическая прочность		1780 В
Режим работы		переключение логического состояния генерация ШИМ сигнала
Ток коммутации		5 А (при напряжении ≤ ~250 В, 50 Гц и cosφ>0,4) 3 А (при ≤ =30 В)
Максимальное напряжение на контакты реле		~250 В, =30 В
Время включения		15 мс
Время выключения		15 мс
Контроль обрыва нагрузки		нет	есть	нет	есть
Максимальная частота ШИМ		1 Гц
Минимальная длительность импульса ШИМ		50 мс
Питание
Напряжение питания		=10…48 (номинальное =24) В
Потребляемая мощность		≤ 6 Вт при питании =24 В		≤ 5 Вт при питании =24 В
Защита от переполюсовки		есть
Тип питания часов реального времени		батарея CR2032
Конструктивное исполнение
Габаритные размеры		(123×83×42) ±1 мм
Степень защиты		IP20
Монтаж		на DIN-рейку, в шкаф
Средний срок службы		10 лет
Вес		≤ 400 г
Условия эксплуатации
Температура окружающего воздуха		−40…+55 °С
Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги)		≤ 80 %

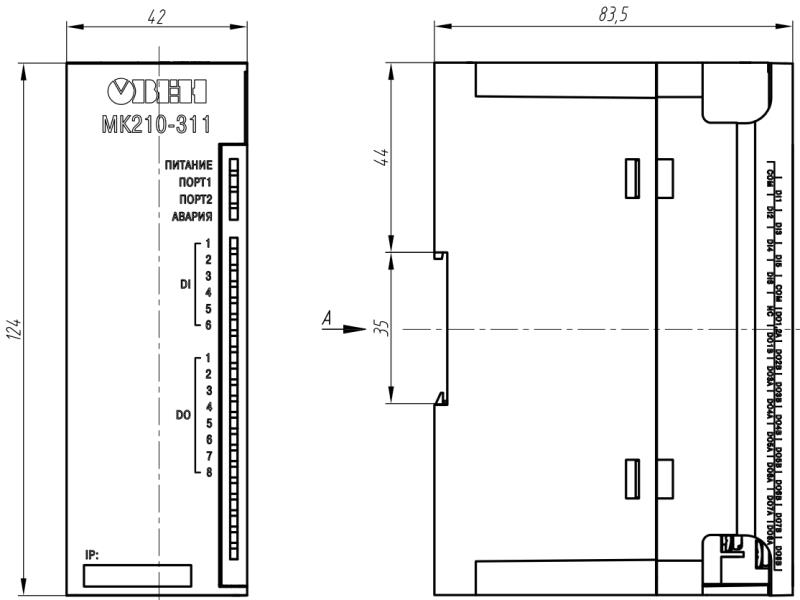

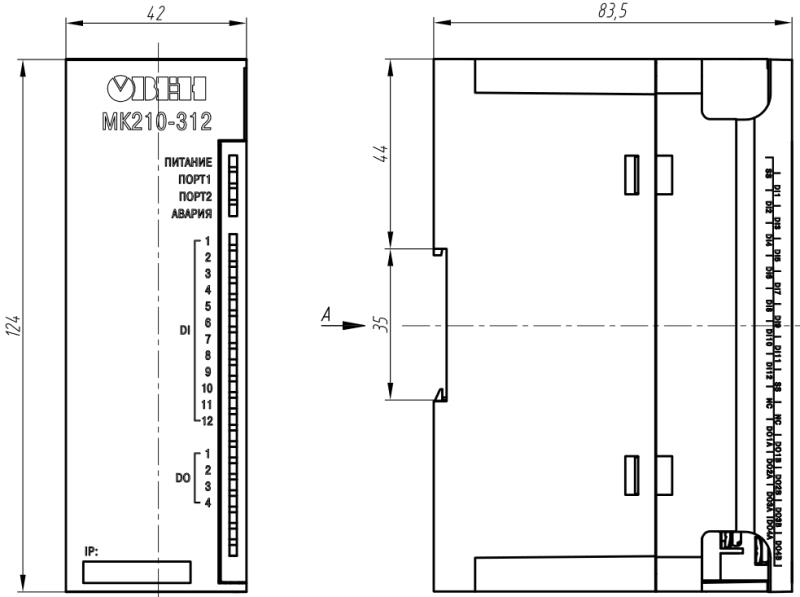

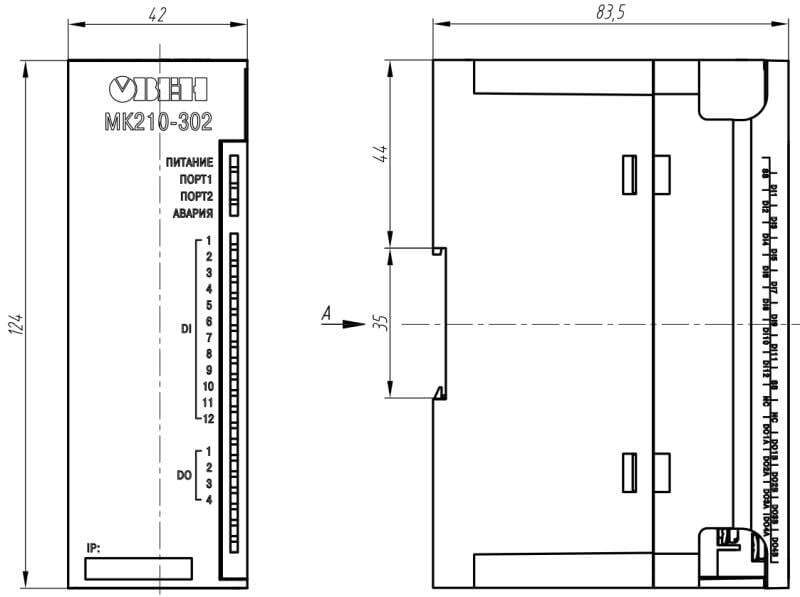

Габаритные размеры
МК210-301	МК210-302	МК210-311	МК210-312

Версия: 2020-11-06-ШАР

Артикул	Модель	Срок поставки	Стоимость
МК210-301 МК210-311 МК210-312 МК210-302

Артикул	Модель	Модель	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Модель	Модель	Срок поставки	Стоимость
F90479	МК210-301	МК210-301	2...4 недели	15180 руб. – +
F90480	МК210-311	МК210-311	2...4 недели	15780 руб. – +
F90481	МК210-312	МК210-312	2...4 недели	15780 руб. – +
F90482	МК210-302	МК210-302	2...4 недели	15180 руб. – +
