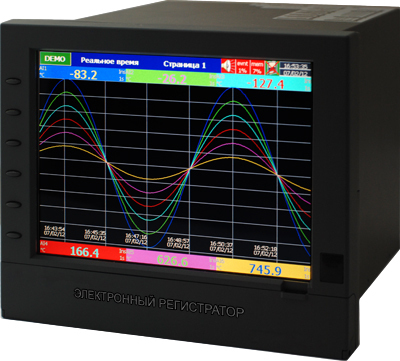

Электронный графический регистратор ПАРАГРАФ PL5

Прибор для измерения, регистрации и регулирования температуры и других физических величин

В закладки

Цену, наличие на складе и сроки поставки можно узнать у менеджера

Доставка по России
Способы оплаты

Электронный регистратор «ПАРАГРАФ PL5» для измерения, регистрации и регулирования температуры и других физических величинОсобенности:

Гибкая модульная структура: прибор комплектуется необходимым набором модулей ввода-вывода под задачу заказчика
До 18 аналоговых, дискретных изолированных входов
Цветной TFT ЖК-дисплей
Отображение параметров в виде линий, гистограмм, графиков, цифр
Простой пользовательский интерфейс
Время опроса всех каналов: 0,2 с
15-разрядные ЦАП на выходе
Встроенная память: 8 МБ, карта памяти Compact Flash 1 ГБ в комплекте
Базовое ПО (Observer I) в комплекте
Интерфейс:

-Ethernet - стандартно

-RS-232/RS-422/RS-485 опция

Технические характеристики:

Параметр		Значение	Точность
Входные сигналы	Термосопротивление (ТС)	Pt100: −210…+700°С	±0,05%
	Термопары (ТП)	ТХА (K): −180…+1370°С	±0,07%
		ТХК (L): −200…+800°С	±0,1%
		ТЖК (J): −210…+1200°С	±0,07%
		ТХКн (E): −230…+1000°С	±0,09%
		ТМКн (T): −230…+400°С	±0,16%
		ТНН (N): −210…+1300°С	±0,07%
		ТПП (S, R): −50…+1768°С	±0,12%
		ТПР (B): +300…+1820°С	±0,1%
	Аналоговые	0(4)...20 мА, 0…20 мА	±0,05%
		−20…20 мА	±0,1%
		0…1 В, 0(1)…5 В, 0…10 В, 0…60 мВ	±0,05%
		−2…2 В	±0,3%
		−20…20 В, −60…60 мВ	±0,1%
Выходные сигналы		Аналоговый выход 0(4)…20 мА, 0(1)…5 В, 0…10 В Реле ~5 А, 240 В
Дисплей		Цветной TFT ЖК 6,4" с разрешением 640×480 точек
Интерфейс		RS-485, RS-232, RS-422, Ethernet
Память		Встроенная память 8 МБ, Карта памяти Compact Flash 1 ГБ в комплекте
Потребляемая мощность		60 ВА, 30 Вт
Питание		~90…250 В, 50…60 Гц ~20…28 В, 50…60 Гц =11…18 В =18…36 В =36…72 В
Условия эксплуатации	Температура	+5…+50°С
Условия эксплуатации	Влажность	≤ 80%RH
Габаритные размеры (В×Ш×Г)		145×166×195 мм
Размеры врезного отверстия (В×Ш)		139×139 мм

Описание модулей:Прибор имеет 6 слотов для легко устанавливаемых Plug & Play-модулей расширения по входам и выходам.

Модуль	Описание
UN1	1-канальный модуль аналоговых входов: Термосопротивление ТС Термопары ТП 0…20 мА, 0…1В, 0(1)…5 В, 0…10 В, 0…60 мВ
UN2	2-канальный модуль аналоговых входов: Термосопротивление ТС Термопары ТП 0…20 мА, 0…1 В, 0(1)…5 В, 0…10 В, 0…60 мВ
UN3	3-канальный модуль аналоговых входов: Термосопротивление ТС Термопары ТП 0…20 мА, 0…1 В, 0(1)…5 В, 0…10 В, 0…60 мВ
UI3	3-канальный модуль аналоговых входов: ±60 мВ, ±20 мА, ±2 В, ±20 В
DI6	6 дискретных входов: Логический «0»: −5…0,8 А Логическая «1»: 2…5 В
DO6	6 дискретных выходов: НО-контакты ~5 А, 240 В
IO3	3 аналоговых выхода 0(4)…20 мА
UO3	3 аналоговых выхода 0(1)…5 В, 0…10 В
PO6	6 каналов по =24 В, 30 мА

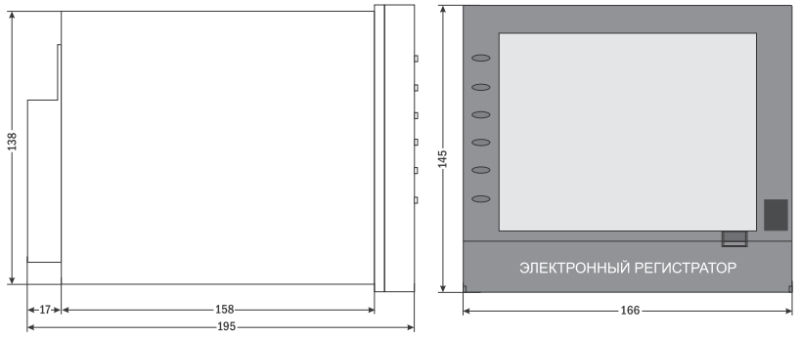

Габаритные размеры

Версия: 2015-04-29-НТА

Документация и схемы

Схема	Размер	Файл

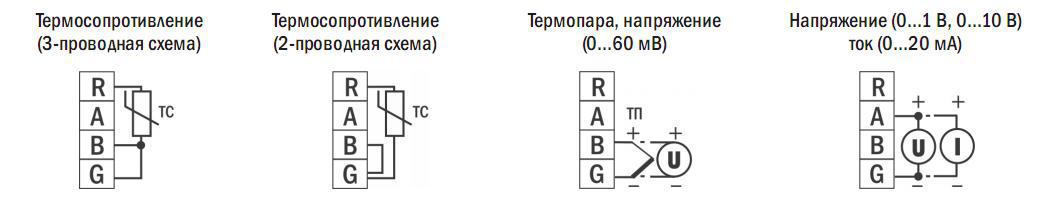

Схемы подключения датчиков к аналоговым входам (модули UN1, UN2, UN3)	0.03 Мб

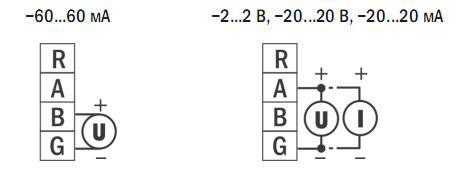

Схемы подключения датчиков к аналоговым входам (модуль UI3)	0.01 Мб

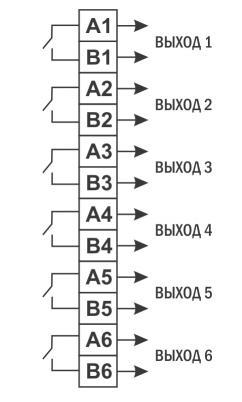

Схема выходных цепей модулей дискретных выходов (модуль DO6)	0.01 Мб

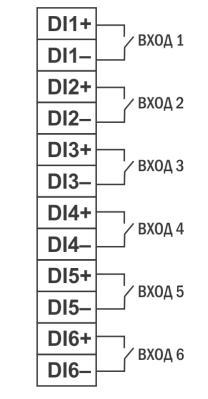

Схема подключения датчиков к логическим выходам (модуль DI6)	0.01 Мб
Схема выходных цепей модулей дискретных выходов (модули IO3 и UO3)	0.01 Мб

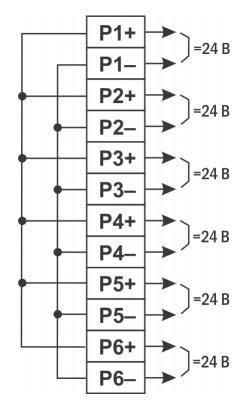

Схема подключения дополнительного источника питания активных датчиков (модуль PO6)	0.02 Мб

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	27.04.2013	1.97 Мб
Сертификат соответствия	11.10.2022	2.01 Мб
Сертификат об утверждении типа средств измерений RU.C.34.001.A №47826	20.09.2012	0.62 Мб
