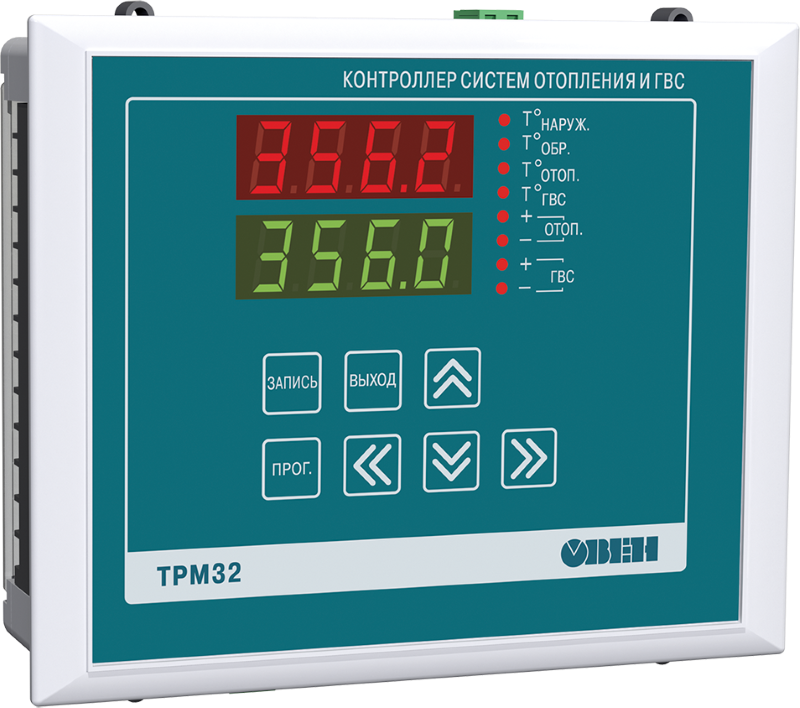

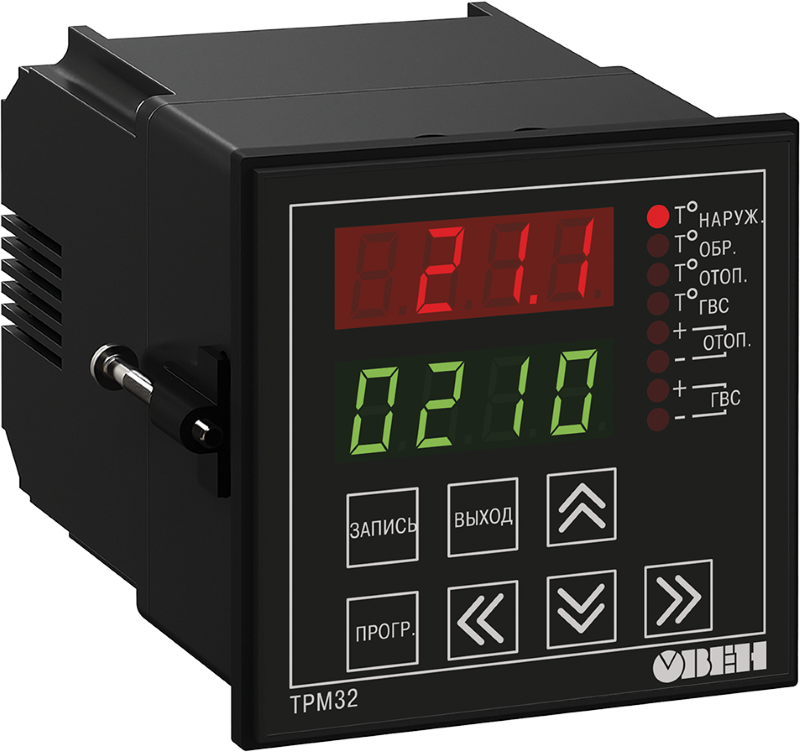

Контроллер для отопления с ГВС ОВЕН ТРМ32

Прибор предназначен для контроля и регулирования температуры в контуре отопления и контуре горячего водоснабжения, а также для защиты системы от превышения температуры обратной воды, возвращаемой в теплоцентраль

Диапазон контроля температуры: −50...+199,9°C
Количество входных каналов контроля температуры: 4
Время цикла опроса датчиков: ≤ 6 с
Количество выходных реле: 4

В закладки

от 13 200 руб. Наличие: На складе Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (2)
Все модификации ()
Отзывы (0)

Промышленный контроллер ОВЕН ТРМ32 предназначен для контроля и регулирования температуры в контурах отопления и горячего водоснабжения

Особенности:

Регулирование температуры в контуре отопления по отопительному графику
Поддержание постоянной заданной температуры в контуре горячего водоснабжения (ГВС)
Высокая точность поддержания температуры, обеспеченная ПИД-регуляторами
Защита системы отопления от превышения температуры обратной воды
Переключение режимов «день/ночь»
Регистрация данных на ЭВМ по интерфейсу RS-485 по заказу

Поддерживаемые градуировки:

Термопреобразователи сопротивления: Cu50, 50M, Pt50, 50П, Cu100, 100М, Pt100, 100П

Технические характеристики:

Параметр	Значение
Напряжение питания переменного тока частотой 47...63 Гц	130...242 В (номинальное напряжение 220 В)
Потребляемая мощность	Не более 6 ВА
Диапазон контроля температуры	−50...+199,9°C
Разрешающая способность	+0,1°C
Предельно допустимая основная приведенная погрешность контроля температуры	±0,5%
Тип входных ТС	ТСМ, ТСП
Количество входных каналов контроля температуры	4
Время цикла опроса датчиков	≤ 6 с
Количество выходных реле	4
Максимальный ток, коммутируемый контактами реле	4 А при напряжении 220 В, 50 Гц (cos φ > 0,4)
Адаптер, используемый для подключения прибора к RS-232 порту ПК	АС3М для приборов ТРМ32.Х.ХХ.RS
Адаптер, используемый для подключения прибора к USB порту ПК	АС4 (для приборов ТРМ32-Х.ХХ.RS)
Тип корпуса	Щитовой Щ4 и Щ7
Длина линии связи прибора с адаптерами сети AC3M и AC4	Не более 1200 м
Условия эксплуатации: - температура окружающего воздуха - атмосферное давление - относительная влажность воздуха (при 35°С и ниже без конденсации влаги)	+1...+50°C (−10...+55°C для Щ7) 84...106,7 кПа ≤ 80%RH
Степень защиты со стороны передней панели	IP54
Габаритные размеры: - Щ4 - Щ7	96×96×145 мм 144×169×50,5 мм
Вес	1,2 кг

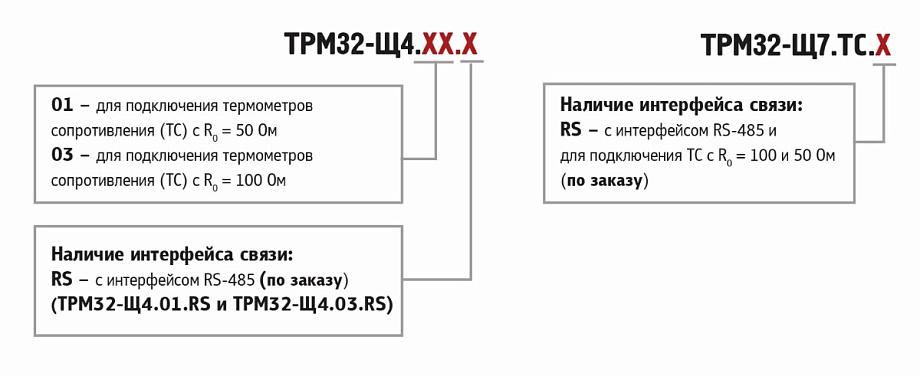

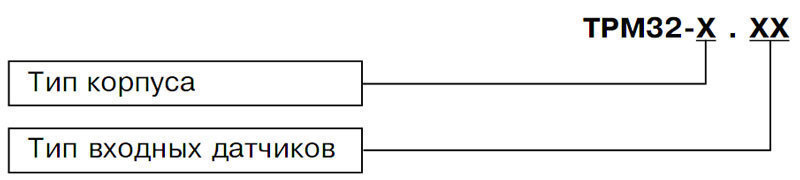

Модификации

Тип датчиков и наличие интерфейса:

Тип корпуса	Тип датчика
Щ4	- 01 (без интерфейса связи с ПК, для подключения термометров сопротивления (ТС) с R₀ = 50 Ом) - 01.RS (с интерфейсом RS-485 и для подключения ТС с R₀ = 50 Ом) - 03 (без интерфейса связи с ПК, для подключения термометров сопротивления (ТС) с R₀ = 100 Ом) - 03.RS (с интерфейсом RS-485 и для подключения ТС с R₀ = 100 Ом)
Щ7	- ТС (без интерфейса связи с ПК, для подключения термометров сопротивления (ТС) с R₀ = 100 и 50 Ом) - ТС.RS (с интерфейсом RS-485 и для подключения ТС с R₀ = 100 и 50 Ом)

Версия: 2013-04-08-БАВ

Документация и схемы

Схема	Размер	Файл

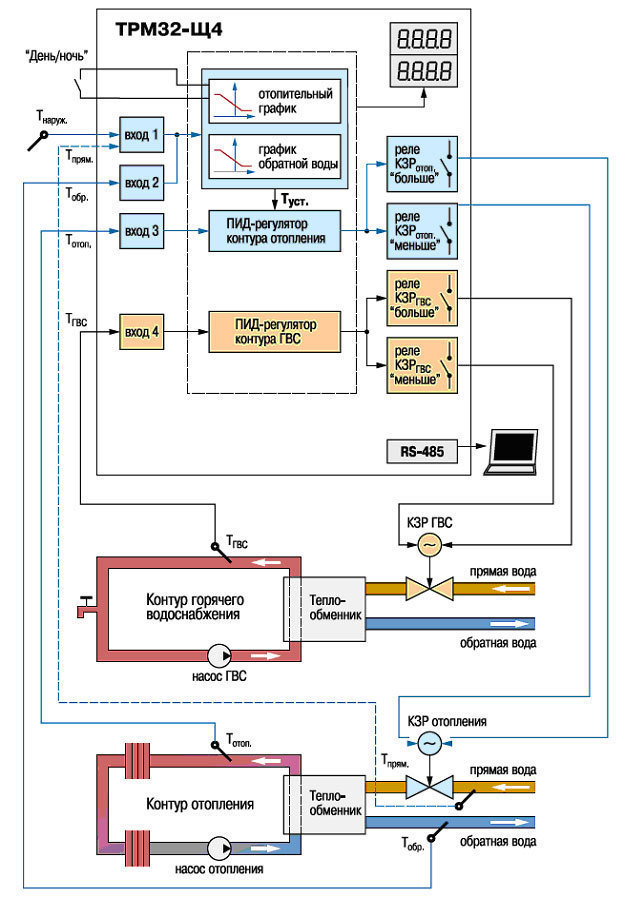

Функциональная схема	0.11 Мб

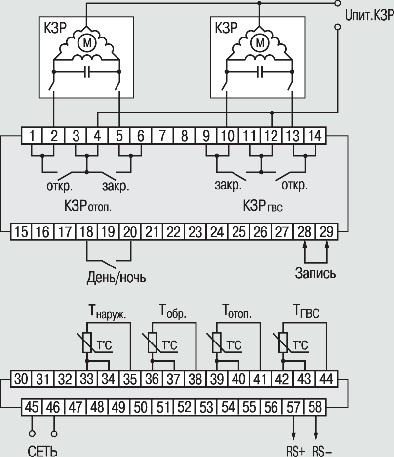

Схема подключения	0.01 Мб

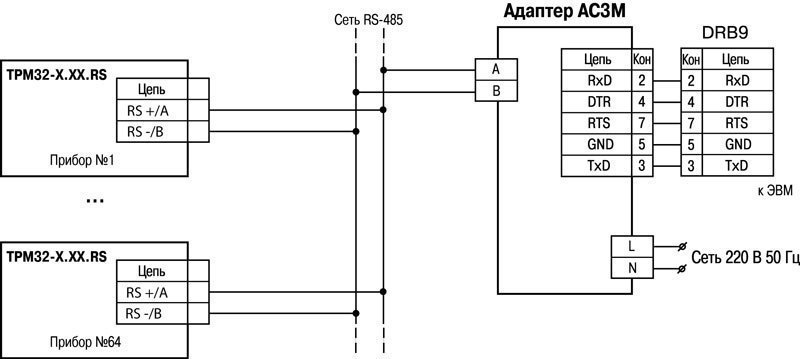

Схема подключения к адаптеру сети АС3M	0.03 Мб

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	27.04.2013	1.6 Мб
Сертификат соответствия	24.10.2011	0.57 Мб
Разрешение на применение	24.10.2011	0.24 Мб

Артикул	Тип корпуса	Вход	Интерфейс	Срок поставки	Стоимость
Щ4 Щ7	01 03 ТС	RS-485 нет

Артикул	Модель	Тип корпуса	Вход	Интерфейс	Срок поставки	Стоимость

Артикул	Свойства				Срок поставки	Стоимость

Артикул	Свойства				Срок поставки	Стоимость

Артикул	Модель	Тип корпуса	Вход	Интерфейс	Срок поставки	Стоимость
M96562	ТРМ32-Щ7.ТС.RS	Щ7	ТС	RS-485	Со склада	13200 руб. – +
M96565	ТРМ32-Щ7.ТС	Щ7	ТС	нет	Со склада	13200 руб. – +

Артикул	Модель	Тип корпуса	Вход	Интерфейс	Срок поставки	Стоимость
