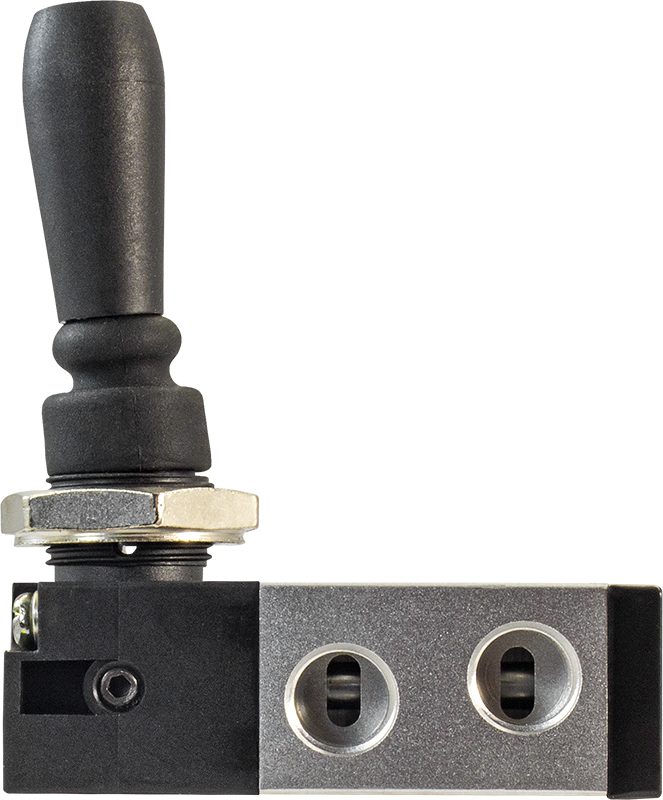

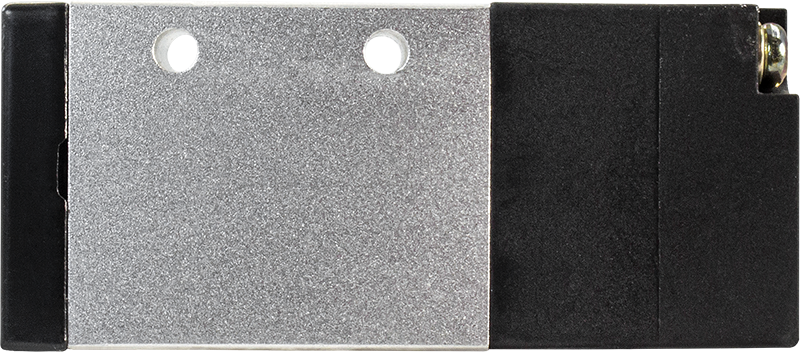

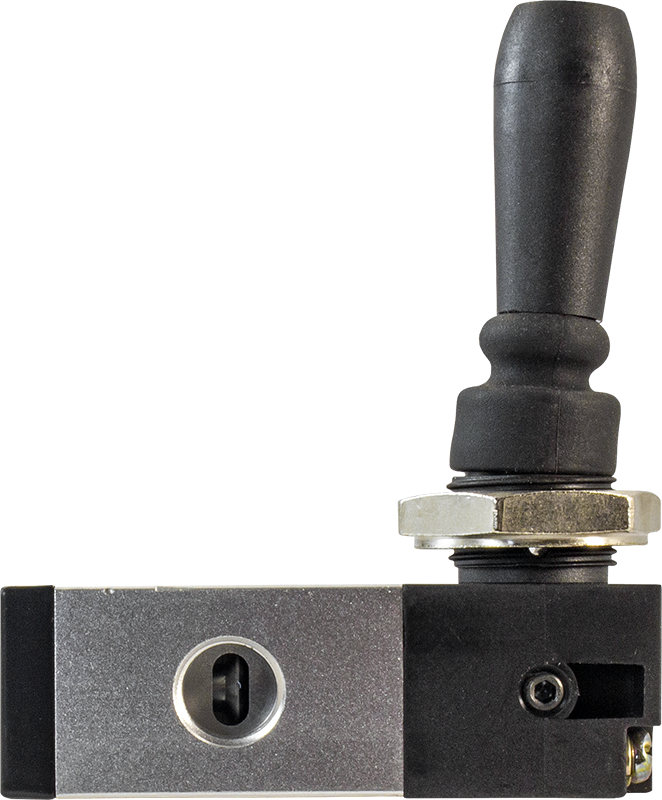

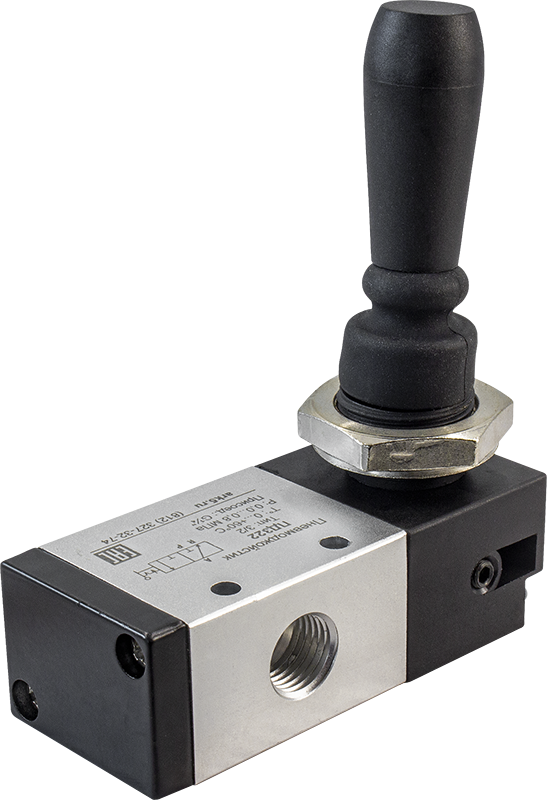

Пневмоджойстик (Пневмопереключатель механический) ПД322

Прибор для распределения воздушных потоков, управления исполнительными устройствами пневмосистем

Является аналогом:

Производитель	Camozzi	EMC
Модель/серия	Серия 3	H

В закладки

от 1 209 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (1)
Все модификации ()
Отзывы (0)

Пневмоджойстик (пневмопереключатель механический) ПД322 предназначен для распределения воздушных потоков, управления исполнительными устройствами пневмосистем.

Пневмоджойстики относятся к направляющей аппаратуре и служат для управления направлением движения потоков сжатого воздуха. Управление осуществляется за счет переключения схемы соединения внутренних каналов распределителя с входными и выходными присоединительными отверстиями

Технические характеристики:

Параметр	Значение
Тип распределителя	3/2 (3-линейный, 2-позиционный)
Рабочая среда	Воздух (тонкость очистки 25 мкм)
Присоединение	G¼"
Рабочее давление	0…0,8 МПа
Рабочая температура	0…+60°C
Исполнение	С фиксацией или с самовозвратом
Габаритные размеры	101×80×35 мм
Вес	200 г

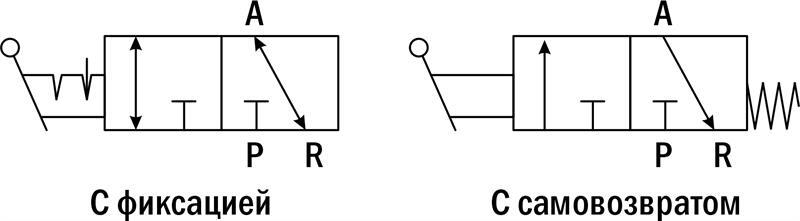

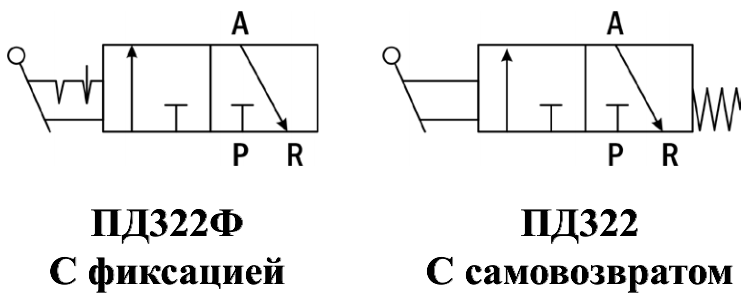

Пневматическая схема
ПД322Ф с фиксацией		ПД322 с самовозвратом
Расшифровка обозначений: P – порт питания А – рабочий порт R – порт выхлопа

Описание работы

Для управления пневмоцилиндрами одностороннего действия используется пневмоджойстик ПД322, имеющий возможность коммутировать линии питания, потребителя и выхлопа. Такой пневмоджойстик обозначается как 3/2 (3-линейный, 2-позиционный). Это означает, что он имеет 3 канала ввода-вывода: вход (от источника воздуха), выход (для подключения рабочего органа) и выхлоп (для выброса воздуха при обратном ходе рабочего органа) и 2 возможных положения золотника.

В исходном положении порт питания P перекрыт, рабочий порт А соединен с портом выхлопа R. При нажатии на рукоятку порт питания Р соединяется с рабочим портом А, а порт выхлопа R перекрывается.

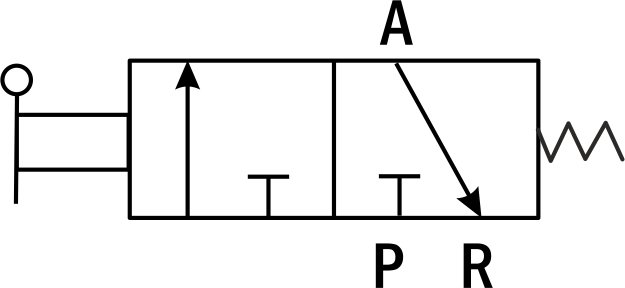

Модель ПД322 – с самовозвратом, т.е. возврат в исходное положение происходит сразу после снятия нажима под действием возвратной пружины.

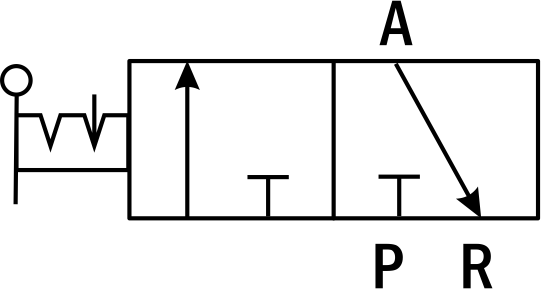

Модель ПД322Ф – с фиксацией, т.е. возврат в исходное положение производится вручную.

Габаритные размеры

Версия: 2024-12-28-СДГ

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	27.12.2024	0.3 Мб

Артикул	Рабочий ход	Срок поставки	Стоимость
C фиксацией Самовозврат

Артикул	Модель	Рабочий ход	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Модель	Рабочий ход	Срок поставки	Стоимость
O97453	ПД322	Самовозврат	Со склада	1814 руб. – +

Артикул	Модель	Рабочий ход	Срок поставки	Стоимость
O97452	ПД322Ф	C фиксацией	Ожидается 2025.07.27	1209 руб. – +
O97453	ПД322	Самовозврат	Со склада	1814 руб. – +
