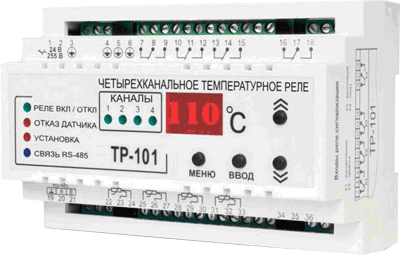

Цифровое температурное реле ТР-101

Арт: G89798

Прибор для измерения и контроля температуры устройства по четырем независимым датчикам, подключаемым по двух- или трехпроводной схеме

Типы датчиков: Pt50, Pt100, Pt500, Pt1000, Cu50, Cu100, Ni100, Ni120, Ni500, Ni1000, PTC1000
Напряжение питания: ≅24...260 В
Диапазон измерения температуры: −50...+200°С
ПИД-регулирование
Сохранение настроек при отключении питания
Монтаж: на DIN-рейку, стандарт 8S

В закладки

12 558 руб. Наличие: На заказ

+ –

В корзину

Доставка по России
Способы оплаты

Описание

Отзывы (0)

Цифровое температурное реле ТР-101 предназначено для измерения и контроля температуры устройства по четырем независимым датчикам, подключаемым по двух- или трехпроводной схеме, с последующим отображением температуры на дисплее.
Устройство может быть использовано в различных отраслях промышленности, коммунального и сельского хозяйства Особенности:

Измерение температуры по четырем независимым каналам с помощью стандартных датчиков
Регулирование температуры по пропорционально-интегрально-дифференциальному (ПИД) закону, с выходным ключевым элементом (реле)
Двухпозиционное регулирование температуры
Отображение текущего измеряемого значения температуры на встроенном светодиодном цифровом индикаторе
Передача компьютеру значений измеренных температур с контролируемых датчиков по стандартному протоколу Modbus RTU
Определение обрыва или замыкания линий подключенных датчиков
Цифровая фильтрация и коррекция измеряемой температуры
Программирование прибора кнопками на лицевой панели и через ПК
Сохранение настроек при отключении питания
Защита настроек от несанкционированных изменений

Технические характеристики:

Параметр	Значение
Напряжение питания	≅24...260 В
Рекомендованный предохранитель для защиты прибора	1 А
Типы датчиков, используемых для измерения температуры	Pt50, Pt100, Pt500, Pt1000, Cu50, Cu100, Ni100, Ni120, Ni500, Ni1000, PTC1000
Количество подключаемых датчиков	1…4
Схема подключения датчиков	2-, 3-проводная
Длина провода датчика в зависимости от схемы включения	2-проводная: до 5 м 3-проводная: до 100 м
Количество выходных реле	4
Время хранения данных	≥ 10 лет
Погрешность измерения температуры	≤ ±2°C
Диапазон измерения температуры	−50...+200°C
Тест выходных реле	Есть
RS-485 Modbus RTU	Есть
ПИД-регулирование с ключевым элементом (реле)	Есть
Двухпозиционное регулирование	Есть
Время измерения канала	≤ 0,6 с
Степень защиты: - корпуса - клеммника	IP30 IP20
Климатическое исполнение	У3.1
Потребляемая мощность (под нагрузкой)	≤ 4,0 ВА
Масса	≤ 370 г
Габаритные размеры	90×139×63 мм
Монтаж	На DIN-рейку, стандарт 8S
Условия эксплуатации: — температура окружающей среды — температура хранения — атмосферное давление — относительная влажность воздуха (при температуре +35°С)	−35...+55°C −45...+70°C 84...106,7 кПа 30...80%RH

Характеристики выходных контактов:

Cos φ	Max ток при ~250 В	Max мощность	Max напряжение	Max ток при =30 В
1,0	10 А	4000 ВА	~440 В	3 А

Коммутационный ресурс выходных контактов:
- электрический ресурс при 10 А, 250 В: не менее 100 000 раз.
- электрический ресурс при 10 А, 24 В: не менее 100 000 раз.

В качестве датчиков температуры ТР-101 может использовать следующие типы:

Тип ТС	Номинальное значение сопротивления при 0°С, Ом	Условное обозначение номинальной статической характеристики преобразования (НСХ)			Диапазон измеряемых температур, °C
Тип ТС	Номинальное значение сопротивления при 0°С, Ом	В народном хозяйстве	Международное		Диапазон измеряемых температур, °C
Платина	-		W100 = 1,3850	W100 = 1,3910	-
	50	50П	Pt50	Pt'50	−50...+200
	100	100П	Pt100	Pt'100	−50...+200
	500	500П	Pt500	Pt'500	−50...+200
	1000	1000П	Pt1000	Pt'1000	−50...+200
Медь	-		W100 = 1,4260	W100 = 1,4280	-
	50	50М	Cu50	Cu'50	−50...+200
	100	100М	Cu100	Cu'100	−50...+200
Никель	-		W100 = 1,6170	-
	100	100H	Ni100	-	−50...+180
	120	120H	Ni120	-	−50...+180
	500	500H	Ni500	-	−50...+180
	1000	1000H	Ni1000	-	−50...+180
Другие	-		W100 = 2,0805	W100 = 2,0805	-
Другие	990 при +25°С	807 при 0°С	PTC1000	EKS111	−50...+100

W100 — отношение сопротивления датчика при +100°С к сопротивлению при 0°С (W100 = R100 / R0)
