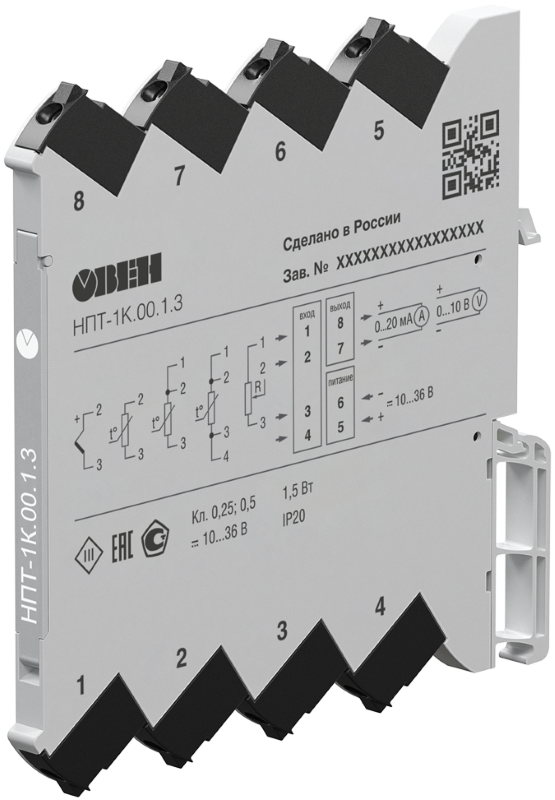

Универсальный нормирующий преобразователь ОВЕН НПТ-1К

Арт: L08174

Прибор для преобразования значения температуры измеренной при помощи термопары или термосопротивления, в унифицированный сигнал постоянного тока 0(4)…20 мА

Входы: термометры сопротивления и термопары
Аналоговый выход: 4…20 мА, 0…20 мА, 0…5 мА, 0…10 В, 0…5 В, 2…10 В (универсальный)
Степень защиты: IP20
Монтаж: на DIN-рейку

В закладки

12 420 руб. Наличие: 1...2 недели

+ –

В корзину

Доставка по России
Способы оплаты

Описание

Отзывы (0)

ОВЕН НПТ-1К – это универсальный нормирующий преобразователь для датчиков температуры. При установке на DIN-рейку новый НПТ-1К занимает всего 6 мм. При этом универсальность прибора относится не только к типам подключаемых к входу термодатчиков, но и к видам выходных нормированных сигналов тока и напряжения.

Особенности:

Выходной сигнал активный, не требует внешнего источника питания
Компенсация сопротивления проводов по 3- или 4-проводной схеме
Настройка без использования специальных преобразователей обычным кабелем microUSB
До 160 преобразователей на 1 метре DIN-рейки
Эксплуатация при температуре окружающий среды: −40...+70 °С
Устойчив к электромагнитным воздействиям по ГОСТ МЭК 61326-2014 (класс А, критерий А)
Является средством измерения с межповерочным интервалом 2 года

Технические характеристики:

Параметр	Значение
Характеристики питания прибора
Номинальное значение напряжения питания постоянного тока	24 В
Диапазон допустимых напряжений питания постоянного тока	10…36 В
Гальваническая развязка питания от входов/выходов	2500 В
Тип подключения питания	Отдельными проводами
Характеристики датчиков и входных сигналов
Тип датчика	ТС, ТП (см. табл. «Характеристики датчиков»)
Схема подключения ТС	2, 3, 4-w
Гальваническая развязка домена «входы» от домена «выходы»	2500 В
Характеристики выходных сигналов
Аналоговый выход	4…20 мА , 0…20 мА , 0…5 мА 0…10 В, 2…10 В, 0…5 В
Выходной сигнал при аварии на входе (обрыв или КЗ датчика)	4…20 – 21…23 мА 0…20 – 21…23 мА 0…5 – 5…6 мА 0…10 – 10…11 В 2…10 – 10…11 мА 0…5 В
Функция преобразования входных сигналов	Линейная
Допустимое сопротивление нагрузки	для мА ≤ 480 Ом для В ≥ 1000 Ом
Время установления рабочего режима (предварительный прогрев) после включения напряжения питания	15 мин
Время установления выходного сигнала после изменения входного сигнала	2 с
Питание выходного сигнала	От встроенного источника
Метрологические характеристики
Основная приведенная погрешность преобразования – при работе с ТС – при работе с ТП	≤ 0,25% ≤ 0,5%
Дополнительная погрешность, вызванная изменением температуры окружающей среды, на каждые 10 градусов – при работе с ТС – при работе с ТП	≤ 0,125% ≤ 0,25%
Характеристики конструкции
Монтаж	На DIN-рейку
Габаритные размеры	(6,1×113×115) ±1 мм
Степень защиты корпуса	IP20
Степень защиты клемм	IP20
Масса в упаковке	≤ 200 г
Условия эксплуатации
Диапазон рабочих температур	−40…+70 °С
Относительная влажность воздуха	≤ 95%RH
Атмосферное давление	84…106,7 кПа
Устойчивость к механическим воздействиям	Группа N2 по ГОСТ Р 52931
Устойчивость к электромагнитным воздействиям	Класс А, критерий качества функционирования А по ГОСТ Р МЭК 61326-1-2014
Уровень излучения радиопомех (помехоэмиссии)	По ГОСТ 30804.6.3-2013

Характеристики датчиков:

Параметр	Макс.	Мин.*
Термометры сопротивления по ГОСТ 6651
Cu50	−50…+200°C	+50°C
50М	−180…+200°C	+50°C
Pt50	−200…+750°C	+100°C
50П	−200…+750°C	+100°C
Сu100	−50…+200°C	+50°C
100M	−180…+200°C	+50°C
Pt100	−200…+750°C	+100°C
100П	−200…+750°C	+100°C
100H	−60…+180°C	+50°C
Термопары по ГОСТ Р 8.585
TХК (L)	−200…+800°C	+400°C
TЖК (J)	−200…+1200°C	+500°C
TНН (N)	−200…+1300°C	+500°C
TХА (К)	−200…+1300°C	+500°C
TПП (S)	0…+1750°C	+400°C
TПП (R)	0…+1750°C	+500°C
ТПР (В)	+200…+1800°C	+700°C
TВР (А-1)	0…+2500°C	+600°C
ТВР (А-2)	0…+1800°C	+600°C
ТВР (А-3)	0…+1800°C	+600°C
ТМК (Т)	−200…+400°C	+300°C
Термопары по DIN 43710
Typ L	−200…+900°C	+400°C
Потенциометр
R<1 кОм	0…100%	10%
Сопротивление
R<1 кОм	0…1000 Ом	100 Ом
Напряжение по ГОСТ 26.011
U	−50…50 мВ	10 мВ

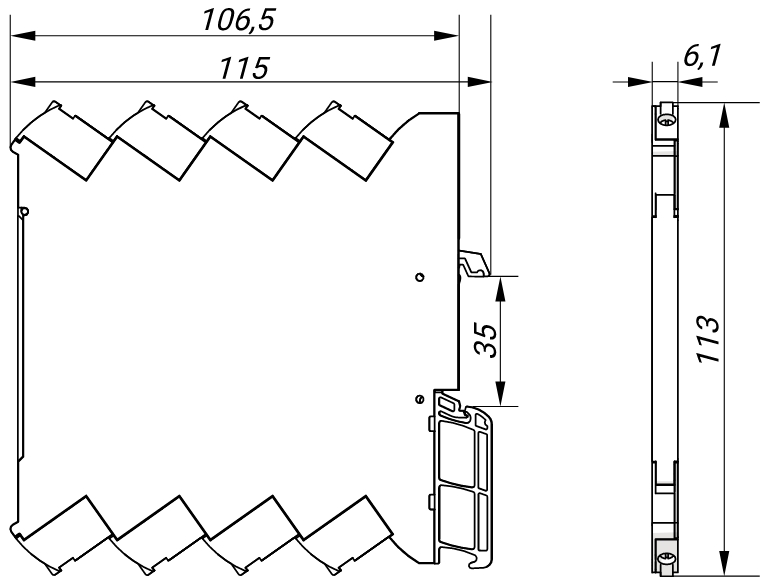

Габаритные размеры

Версия: 2022-10-21-ХДЮ
