Датчик-реле температуры СПРУТ Т-06-3

Прибор для измерения температуры и двухпозиционного регулирования процесса нагрева или охлаждения

Диапазон измеряемых температур: −200...+850°С
1 или 2 логических управляющих выходных устройства: реле, оптисимистор, транзистор, твердотельное реле
4 логики работы дискретного выхода
Присоединение: штуцер М20×1,5 или G½"
Защита: IP65
Конструктивное исполнение: штуцер М20×1,5 и трехпроводная схема для подключения датчиков температуры (поддержка 19 градуировок)

В закладки

от 8 534 руб. Наличие: На складе Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (1)
Все модификации ()
Отзывы (0)

Преобразователь температуры (датчик-реле) СПРУТ Т-06-3 предназначен для измерения температуры и двухпозиционного регулирования процесса нагрева или охлаждения
Особенности:

Яркий светодиодный индикатор
Возможность ограничения доступа к параметрам прибора с помощью пароля: три уровня доступа
Заменяют ДРМ-Т, ТУДЭ-1, -2, -3, -4

Опции*:

Опция аналогового выхода (4…20мА) позволяет использовать СПРУТ, как преобразователь
Универсальный аналоговый выход 4...20 мА, 0...5 мА, 0...20 мА, 0...1 В, 0...10 В
Интерфейс RS-485, бесплатный «ARC-OPC-server», конфигуратор для настройки с ПК поставляется в комплекте

* Одновременный заказ опций невозможен

Области применения:

Регулирование температуры (4 вида регулирования)
Дополнительная аварийная сигнализация на котлах, трубопроводах и т.п.
Использование в системах автоматизации и диспетчеризации
Датчик-преобразователь с локальной индикацией измеряемого параметра

Технические характеристики:

Параметр		Значение
Параметр		Значение
Входные сигналы (для Т-06-3)	Группа градуировок для типа ТС1	50М, 53М, 100М, Cu50, Cu100, 46П, 50П, 100П, Pt50, Pt100, 100H Сопротивление R: 0…285 Ом
Входные сигналы (для Т-06-3)	Группа градуировок для типа ТС2	Pt500, Pt1000, 500П: −200…+850°С; 1000П: −200…+830°С сопротивление R: 0…320 Ом, 0…1000 Ом, 0…3900 Ом
Класс точности		0,5
Присоединение		штуцер М20×1,5 или G½"
Типы выходных устройств*		1 реле ~5 А, 220 В 1 или 2 транзистора с открытым коллектором =200 мА, 50 В 1 драйвер оптосимистора ~50 мА, 220 В 1 или 2 выхода для управления твердотельным реле =50 мА, 5 В
Питание		~85...245 В или =12...36 В
Потребляемая мощность		5 ВА
Степень защиты		IP65
Условия эксплуатации	Температура	−20...+120°С
Условия эксплуатации	Влажность	0...100%RH
Габаритные размеры		58×64×35 мм (основной блок)

* Два выходных устройства возможны только в комбинациях ТТ и КК

Типы подключаемых датчиков:

Градуировка		Значение
ТС1	50М	−200...+200°С
	100М	−200...+200°С
	53М	−50…+180°С
	Cu50	−50…+200°С
	Cu100	−50…+200°С
	46П	−200…+500°С
	50П	−200…+500°С
	100П	−200…+500°С
	Pt50	−200…+500°С
	Pt100	−200…+500°С
	100H	−60…+180°С
	R	0…285 Ом
ТС2	Pt500	−200…+850°С
	Pt1000	−200…+850°С
	500П	−200…+850°С
	1000П	−200…+850°С
	0…320 Ом	0…320 Ом
	0…1000 Ом	0…1000 Ом
	0…3900 Ом	0…3900 Ом

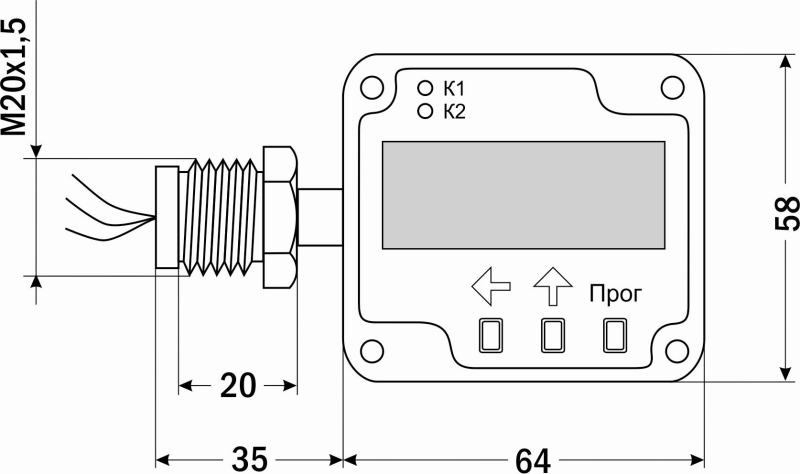

Габаритные размеры

T-06-3-Б

Версия: 2015-05-16-КВА

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	26.04.2013	0.92 Мб
Технические характеристики прибора СПРУТ Т-06	06.05.2013	3.56 Мб
Сеть приборов, протокол MODBUS	21.01.2015	0.3 Мб
Сертификат соответствия	15.01.2016	0.33 Мб
«ARC.Configurator» ПО для конфигурирования прибора по интерфейсу RS-485	01.08.2012	1.05 Мб
«ARC.OPCServer» ПО для внедрения прибора в SCADA системы	11.10.2022	2.88 Мб
