Вентильные блоки АБВ

Блоки вентильные (манифольды) предназначены для безопасного подключения и демонтажа датчиков (например, ДДМ-801, ДДМ-801П, РПД-И, РПД-В и пр.) и преобразователей давления (например, ПД100И, ПД200-ДД и пр.) к технологической линии

Количество вентилей: 1, 2 или 3
Тип дренажа: винтовая пробка, вентиль, игольчатый болт, без дренажа
Рабочая среда: жидкость, пар, газ (кроме кислорода и кислородосодержащих сред, вступающих в реакцию с материалами изделия)
Рабочее давление: 40 МПа
Температура рабочей среды: −40...+200°С

В закладки

от 5 460 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (4)
Все модификации ()
Отзывы (0)

Блоки вентильные (манифольды) АБВ предназначены для безопасного подключения и демонтажа датчиков (например, ДДМ-801, ДДМ-801П, РПД-И, РПД-В и пр.) и преобразователей давления (например, ПД100И, ПД200-ДД и пр.) к технологической линии посредством импульсных трубок, отводов или напрямую в системах автоматического контроля, регулирования и управления технологическими процессами.

Позволяют:

отключать измерительное оборудование от технологической линии для замены, проверки или ремонта без остановки производственного процесса;
производить дренаж импульсной линии, сброс давления перед демонтажом прибора;
выравнивать давление в камерах преобразователя для корректировки нулевого значения выходного сигнала (трехвентильные блоки АБВ30, АБВ32).

Особенности:

Присоединение к технологической линии:
– АБВ13, АБВ21: внешнее М20×1,5

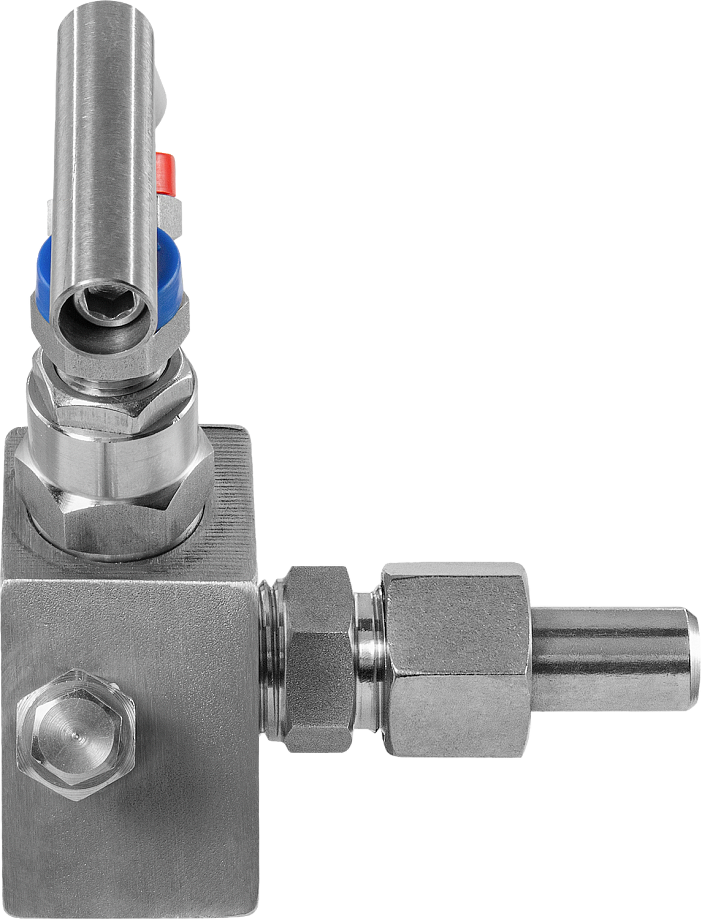

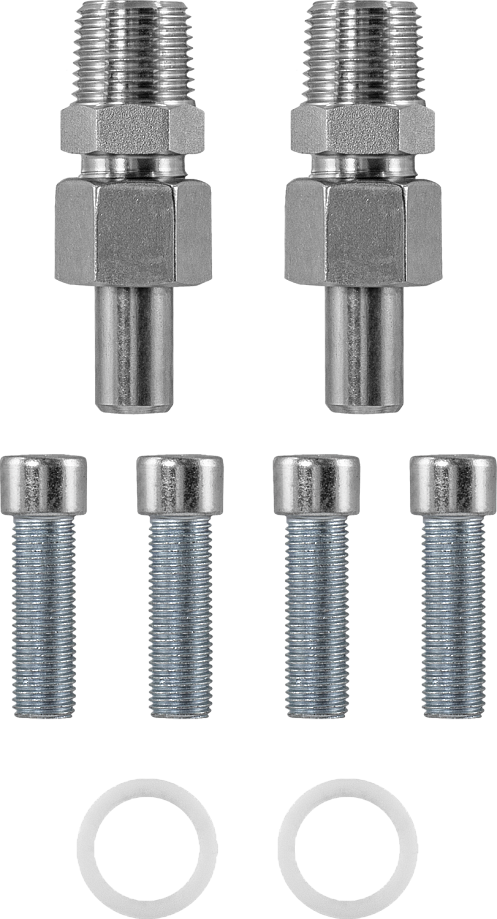

– АБВ30, АБВ32: внутреннее G½" (в комплекте переходной штуцер на М20×1,5 + ниппельное присоединение ∅ 14 мм с накидной гайкой)
Присоединение к датчику:
– АБВ13, АБВ21: внутреннее М20×1,5;
– АБВ30, АБВ32: фланцевый монтаж, межосевое расстояние 54 мм
Наличие на вентилях цветовой маркировки в виде колпачков позволяет без труда определить назначение: синий − изолирующий (запорный); оранжевый − дренажный (сброс); красный − уравнительный

Конструктивные особенности:

Используются в сборе с датчиками и преобразователями давления. Блоки состоят из корпуса, запорного вентиля, который обеспечивает изоляцию преобразователя от технологического процесса, и дренажных вентилей, которые обеспечивают дренаж среды и упрощают замену преобразователя.

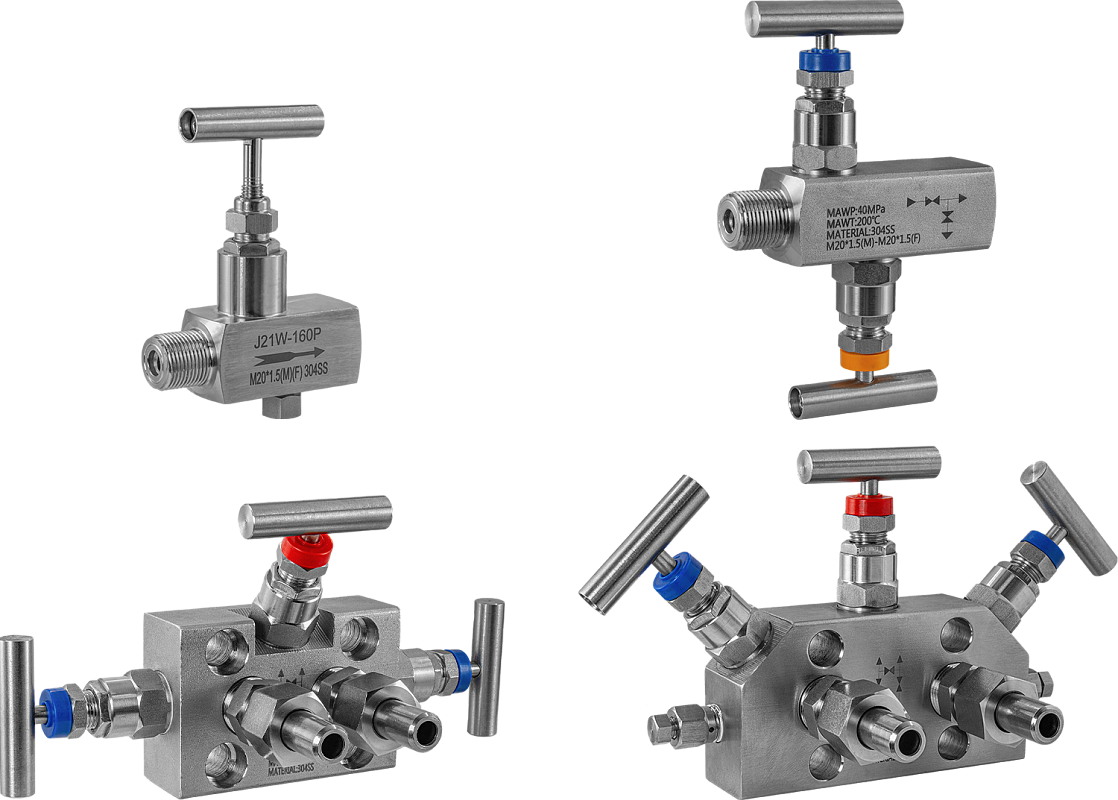

Конструкция блока может иметь от 1 до 3 вентилей:

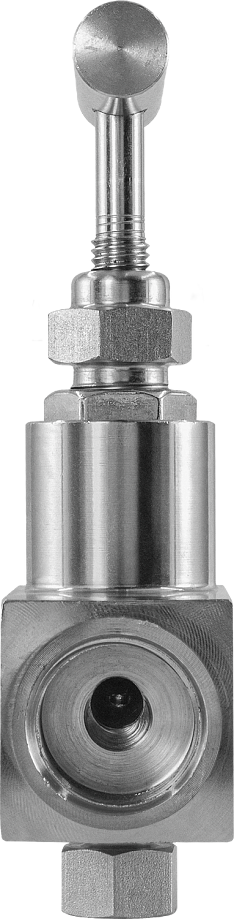

– Блок одновентильный АБВ13 – один измерительный канал, где вентиль перекрывает канал от датчика к процессу. Дренажный канал перекрыт винтовой пробкой.

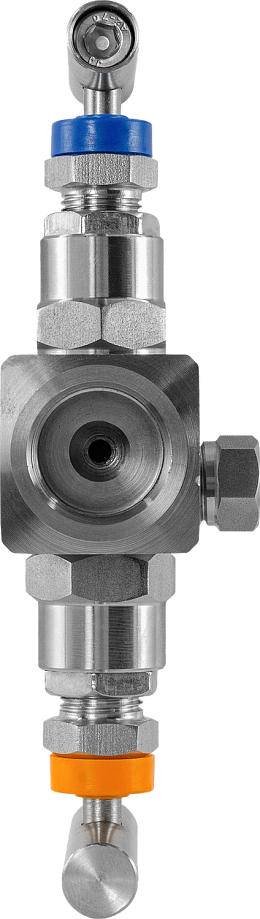

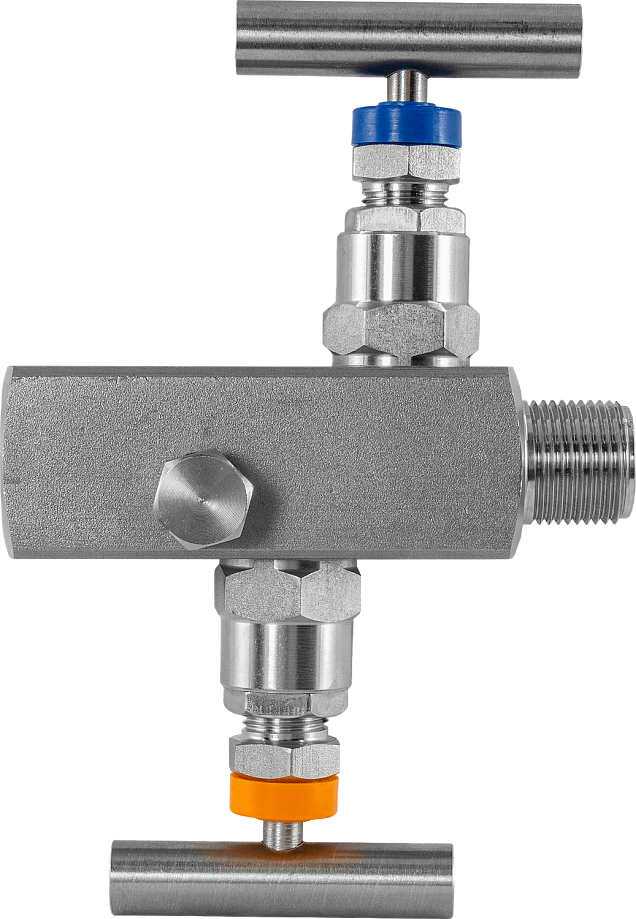

– Блок двухвентильный АБВ21 – один измерительный канал, где первый вентиль перекрывает канал от датчика к процессу, а второй вентиль перекрывает дренажный канал. Дренажный канал также перекрыт винтовой пробкой.

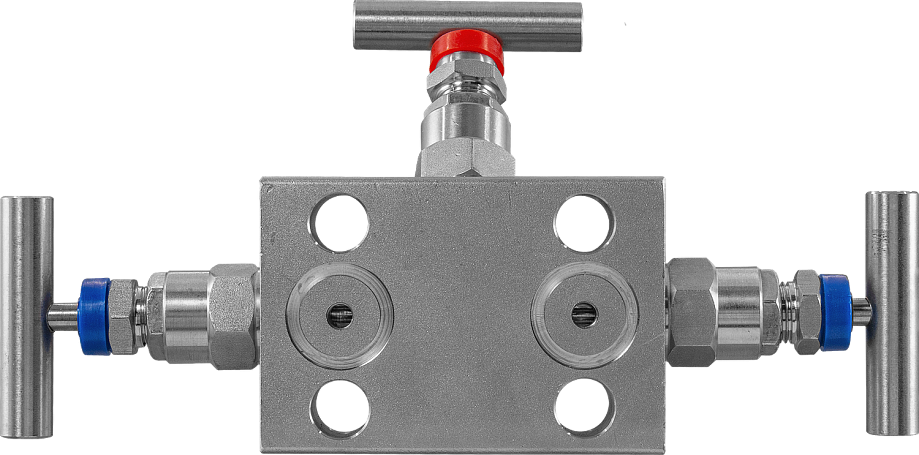

– Блок трехвентильный АБВ30 – два измерительных канала соединения с процессом, и на каждом канале по одному вентилю, перекрывающему канал от датчика к процессу. Третий (средний) вентиль объединяет два канала между собой и служит для корректировки нуля на датчике дифференциального давления. Дренажные каналы отсутствуют.

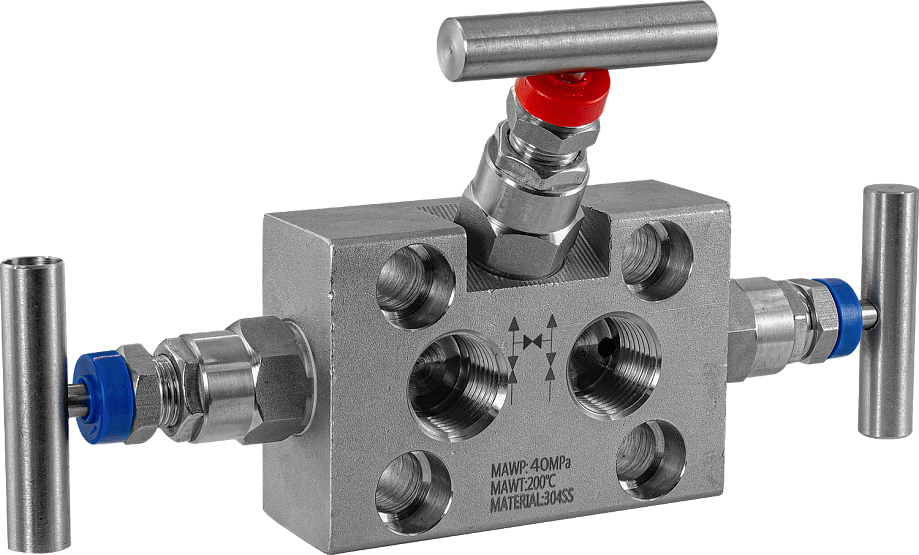

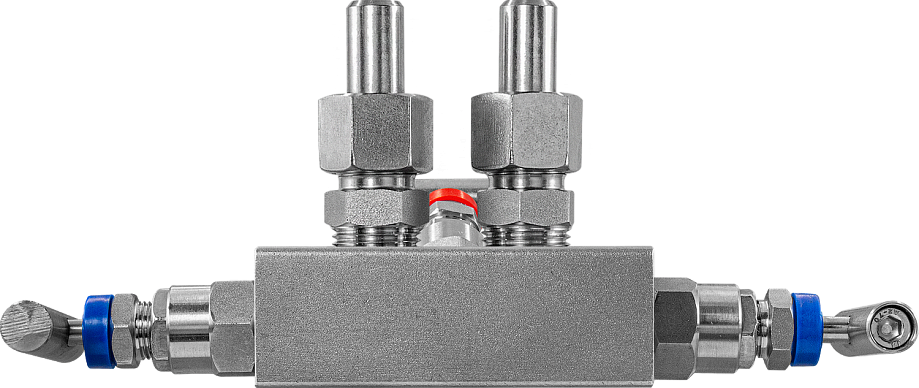

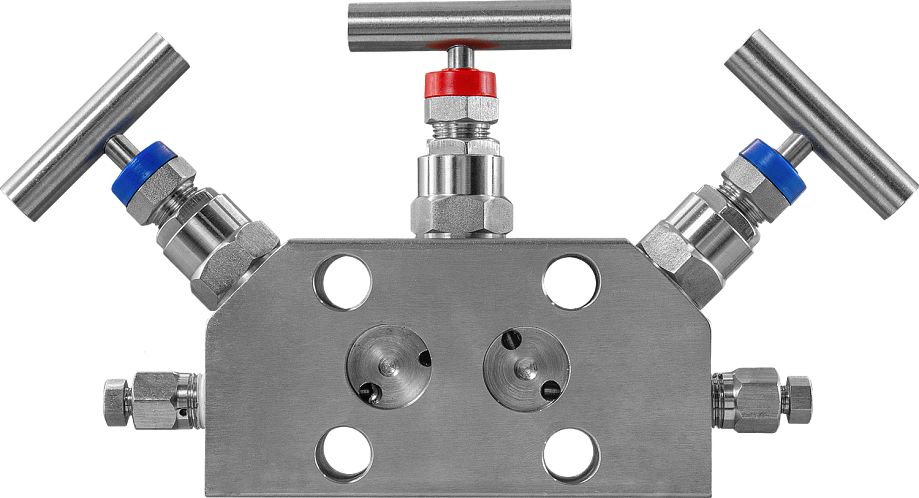

– Блок трехвентильный АБВ32 – два измерительных канала соединения с процессом, и на каждом канале по одному вентилю, перекрывающему канал от датчика к процессу. Третий (средний) вентиль объединяет два канала между собой и служит для корректировки нуля на датчике дифференциального давления. Имеются два дренажных канала, перекрытых игольчатыми болтами.
Технические характеристики:

Параметр	Значение
Рабочая среда	Жидкость, пар, газ (кроме кислорода и кислородосодержащих сред, вступающих в реакцию с материалами изделия)
Допускаемое давление рабочей среды	40 МПа
Температура рабочей среды	−40...+200°С
Температура окружающей среды	−40...+70°С
Присоединение к технологической линии	АБВ13, АБВ21: внешняя М20×1,5 (манометрический тип штуцера) АБВ30, АБВ32: внутренняя G½" (в комплекте переходной штуцер на М20×1,5 + ниппельное присоединение ∅ 14 мм с накидной гайкой)
Присоединение к прибору	АБВ13, АБВ21: внутренняя М20×1,5 АБВ30, АБВ32: фланцевый монтаж на преобразователь с межосевым расстоянием 54 мм
Материал корпуса, вентиля, шпинделя	Нержавеющая сталь
Материал сальникового кольца	PTFE

Модификации:

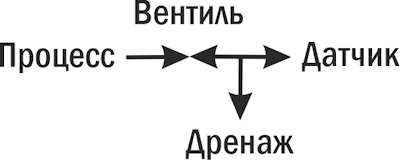

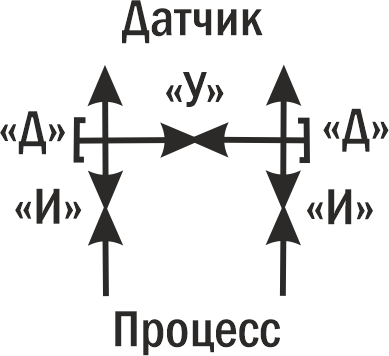

Модификация	Тип вентильного блока	Тип дренажа	Гидравлическая схема	Габаритные рамеры, мм	Вес, г
АБВ13	одновентильный	винтовая пробка		114×80×28	545

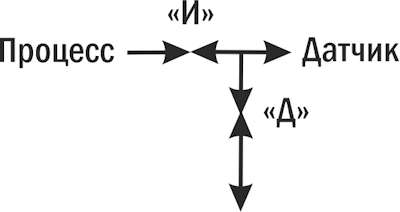

АБВ21	двухвентильный	вентиль + винтовая пробка		146×100×41	810

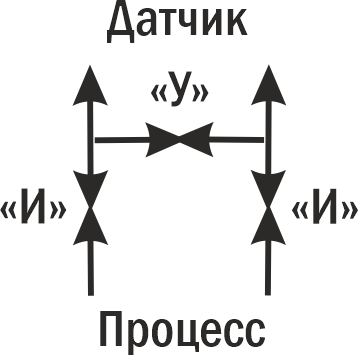

АБВ30	трехвентильный	без дренажа		107×206×85	1935
АБВ32	трехвентильный	игольчатые болты		118×196×96	2290

Габаритные размеры
АБВ13

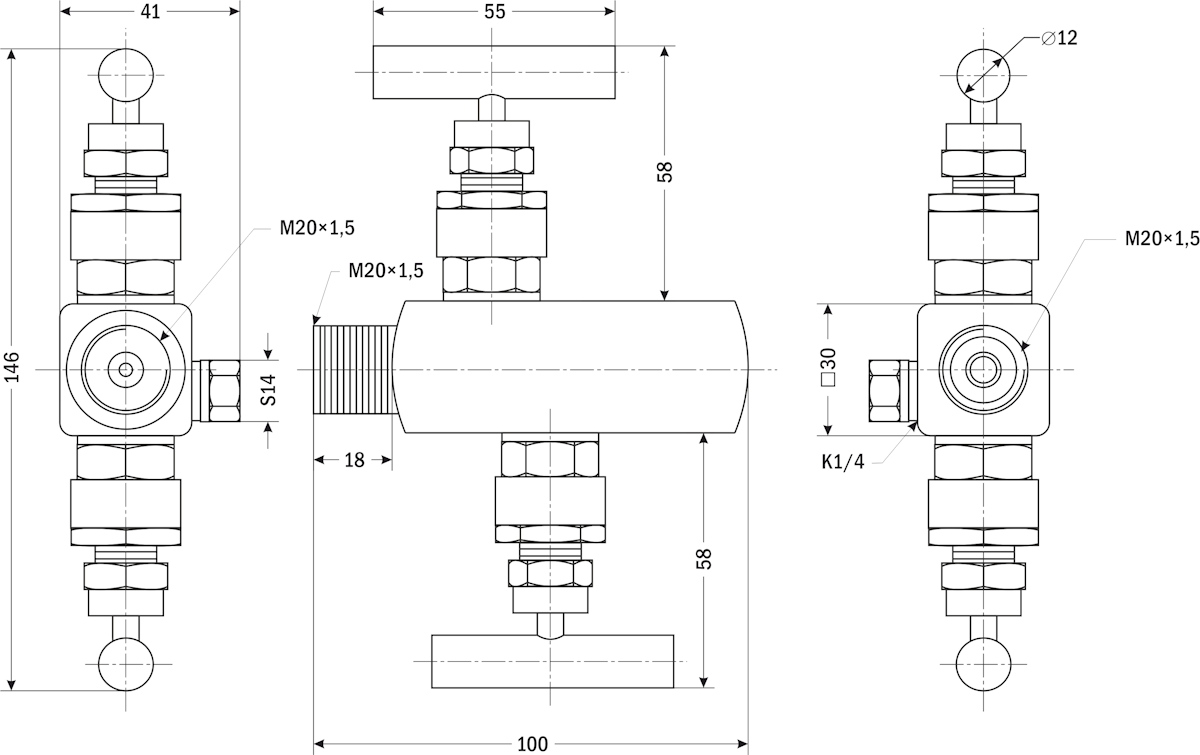

АБВ21

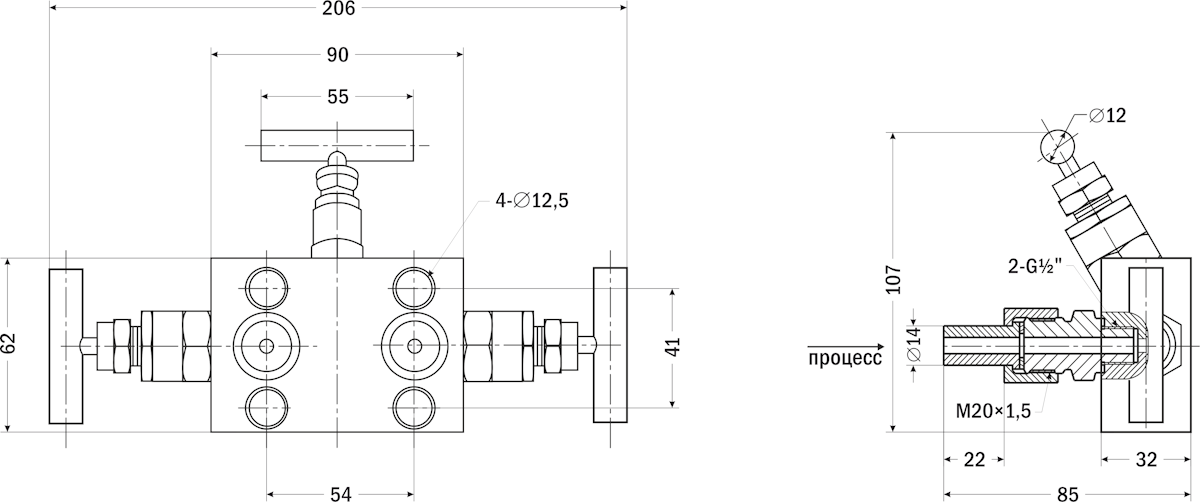

АБВ30

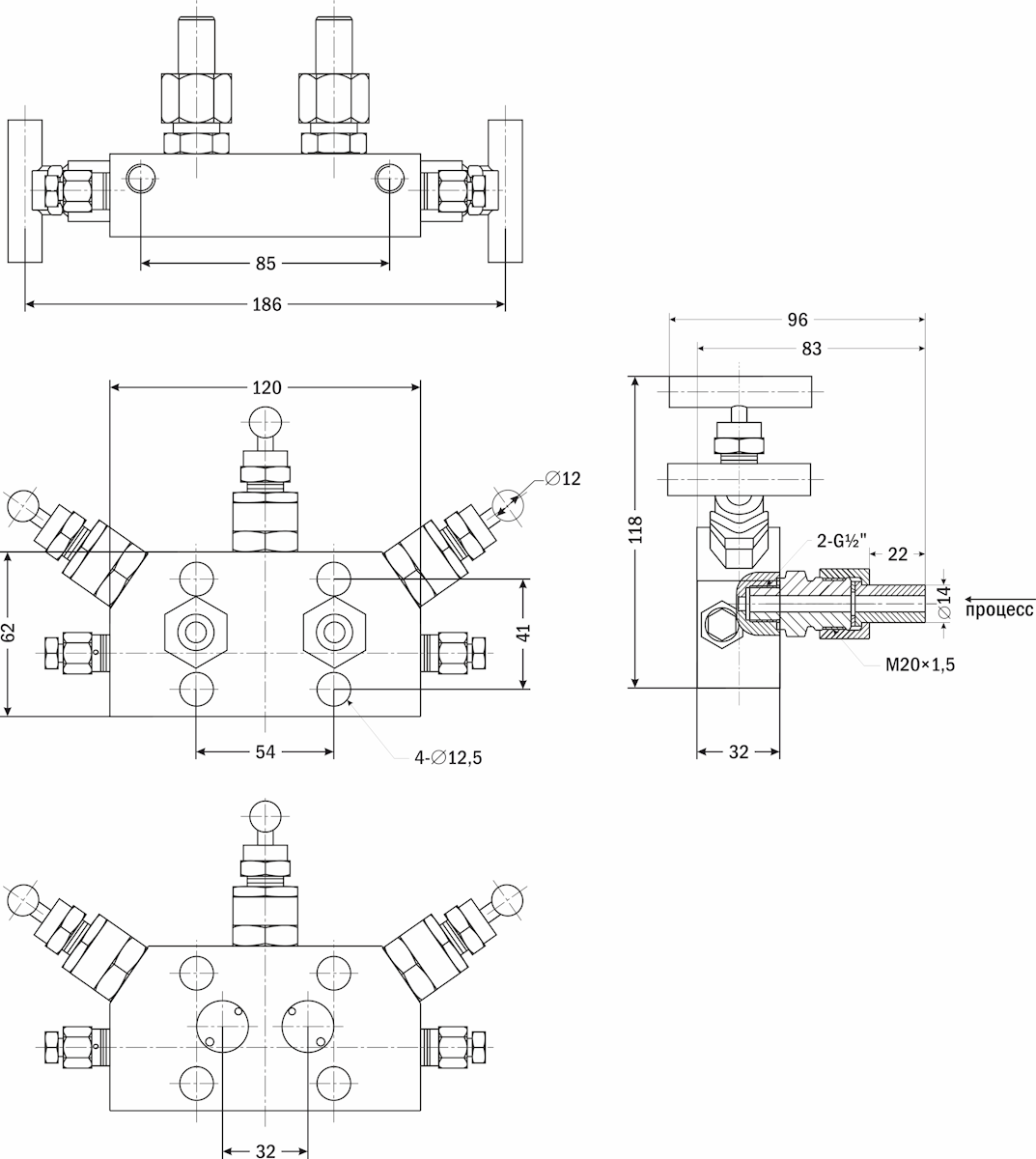

АБВ32

Версия: 2025-08-29-СДГ

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	29.08.2025	0.87 Мб
