Мембранные разделители сред, штуцерное присоединение РМ-Н11, РМ-С10, РМ-В10

Прибор для защиты приборов от контакта с агрессивными, несущими взвешенные частицы измеряемыми средами путем передачи давления к средству измерения через разделительную мембрану и нейтральную жидкость

Область применения: все отрасли промышленности, где требуется защита прибора
Диапазон рабочих давлений: 0...100 МПа
Диапазон рабочих температур: по выбору
Диаметр проходного отверстия: 10 мм
Разделительная жидкость: ПМС-20

В закладки

от 6 978 руб. Наличие: 1...2 недели Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

Мембранные разделители сред предназначены для защиты приборов от контакта с агрессивными, несущими взвешенные частицы измеряемыми средами путем передачи давления к средству измерения через разделительную мембрану и нейтральную жидкость.

Технические характеристики:

Диапазон рабочих давлений
Низкие РМ-Н11	ТМ	0…0,1 МПа / 0,16 МПа / 0,25 МПа / 0,4 МПа
	ТВ	−0,1…0 МПа
	ТМВ	−0,1…0,15 МПа / 0,3 МПа
	РПД-И	0...0,1 МПа / 0,16 МПа / 0,25 МПа / 0,4 МПа
Средние РМ-С10, РМ-С10м	ТМ	0…0,6 МПа / 1 МПа / 1,6 МПа / 2,5 МПа
	ТМВ	−0,1…0,5 МПа / 0,9 МПа / 1,5 МПа / 2,4 МПа
	РПД-И	0…0,6 МПа / 1 МПа / 1,6 МПа / 2,5 МПа
Высокие РМ-В10, РМ-В10м	ТМ	0…4 МПа / 6 МПа / 10 МПа / 16 МПа / 25 МПа / 40 МПа / 60 МПа / 100 МПа
Высокие РМ-В10, РМ-В10м	РПД-И	0…4 МПа / 6 МПа / 10 МПа / 16 МПа / 25 МПа / 40 МПа / 60 МПа / 100 МПа

Параметр	Значение
Диапазон рабочих температур	В соответствии с выбранным средством измерения
Корпус, нижний и верхний фланец	Нержавеющая сталь 08Х17Н13М2 Опция: возможны другие металлы
Мембрана	Нержавеющая сталь 08Х17Н13М2 Опция: фторопластовое покрытие, тантал, монель, хастеллой
Диаметр проходного отверстия	10 мм
Резьба присоединения* - К средству измерения - К процессу	Внутренняя M20×1,5 Наружная М20×1,5 или G½"
Заливное отверстие - Низкие давления (РМ-Н11) - Средние давления (РМ-С10, РМ-С10 м) - Высокие давления (РМ-В10, РМ-В10 м)	Есть Нет Нет
Разделительная жидкость	ПМС-20 (ГОСТ13032-77)
Объем, вытесняемый под действием максимального давления	2,5 мл
Дополнительная погрешность вносимая разделителем	±0,5% (компенсируется настройкой средства измерений)
Варианты поставки	— без средства измерения — в сборе со средством измерений — в сборе со средством измерений и соединительным рукавом*** (длина 2 / 3 / 4 / 5 м)
Техническая документация	ТУ 4212-004-4719015564-2013

* — под заказ другие резьбы.

** — для ТМ, ТВ, ТМВ Ø63 (серия 10) и Ø100, 150 (все серии).

*** — до 10 МПа.

Модели:

Тип	Присоединение	Присоединение к средству измерения — к процессу

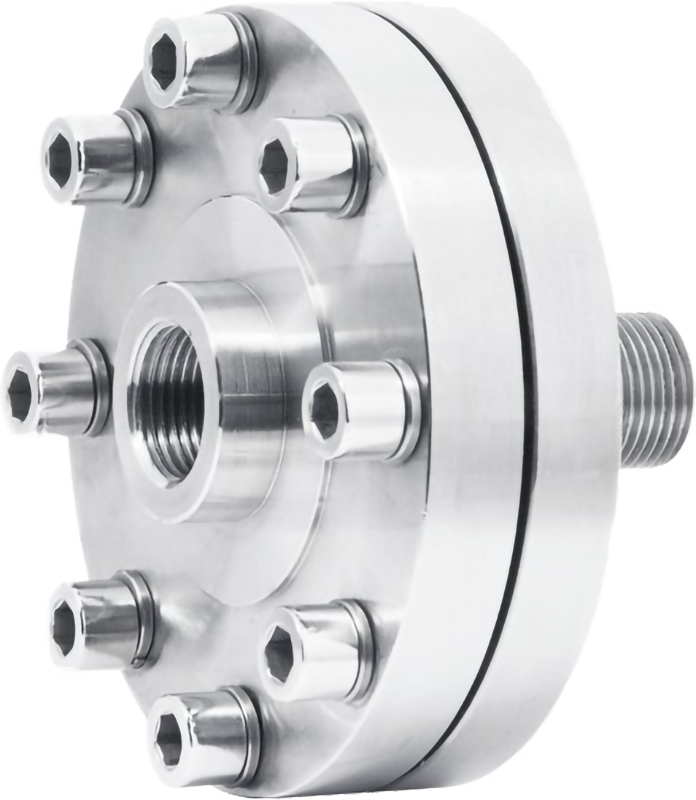

РМ-Н11	штуцерное	внутренняя М20×1,5 — наружная М20×1,5 (G½")

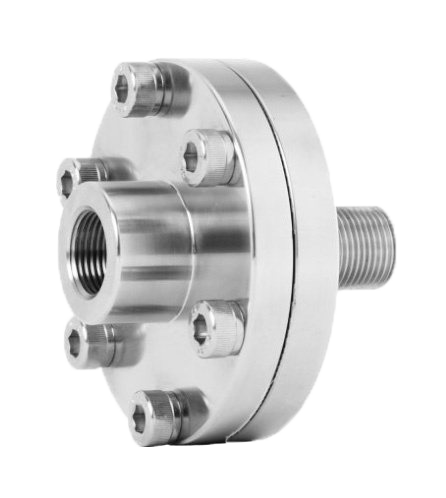

РМ-С10, РМ-С10м

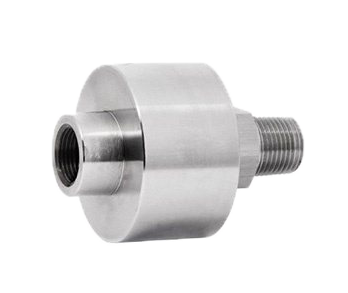

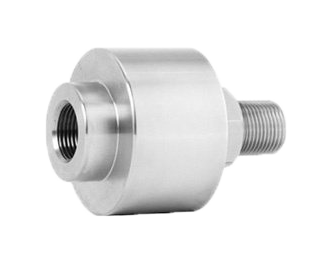

РМ-В10, РМ-В10м

Габаритные размеры:

Заголовок

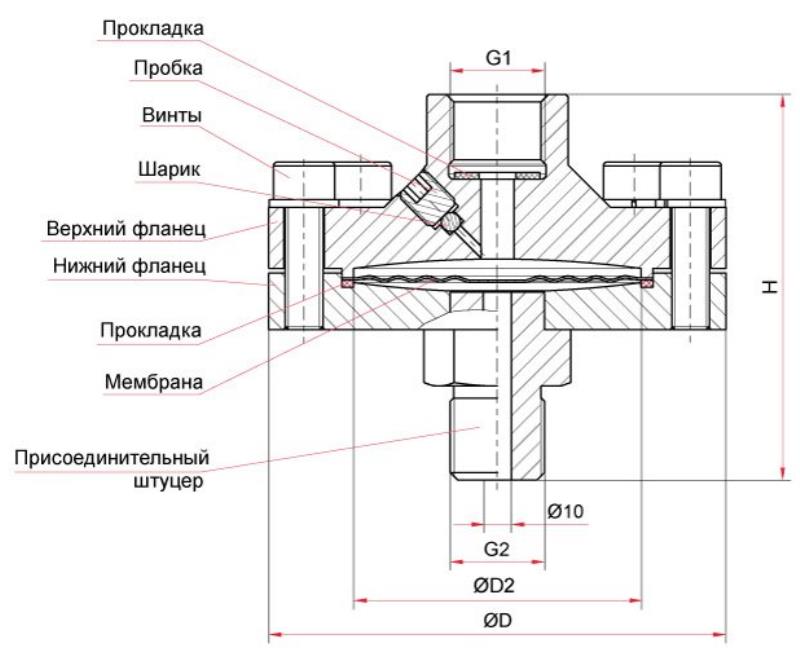

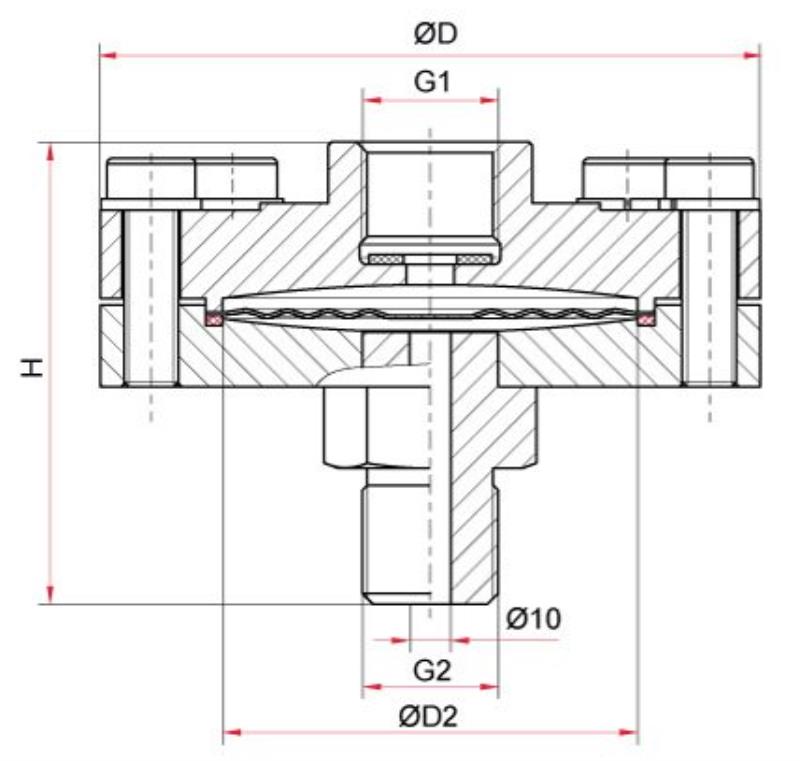

Штуцерное присоединение на низкое давление, тип РМ-Н11	Штуцерное присоединение на среднее давление, тип РМ-С10, РМ-С10м

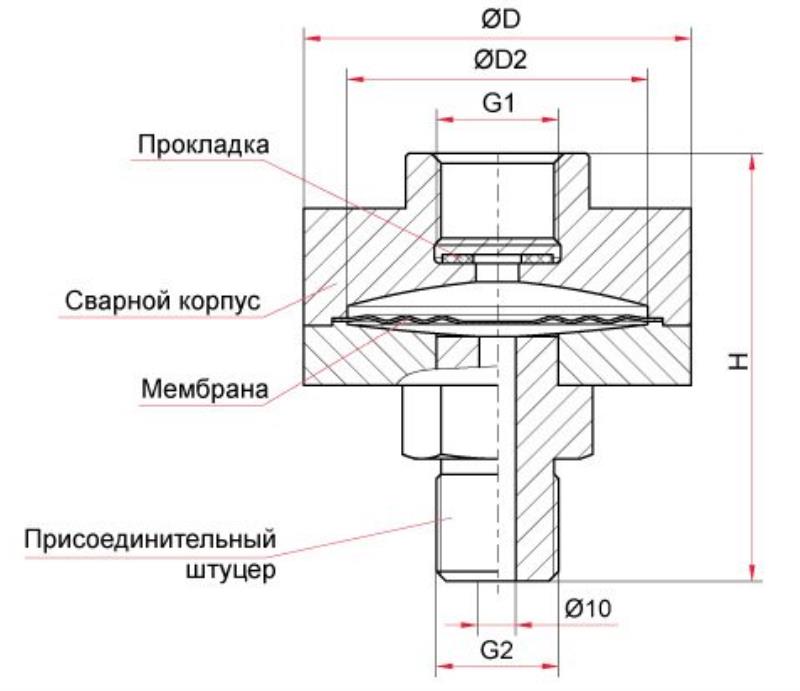

Штуцерное присоединение на высокое давление, тип РМ-В10, РМ-В10м

Модель	D, мм	D2, мм	G1	G2	H, мм	S, мм	Вес, кг	Объем заполняемой жидкости, мл	Объем вытесняемой жидкости, мл
РМ-Н11-М20×1,5	97	65	M20×1,5	M20×1,5	83	27	1,7	16,4	2,5
РМ-Н11-G½	97	65		G½	83		1,7	16,4	2,5
РМ-С10-М20×1,5	97	65		M20×1,5	72		1,5	15,6	2,5
РМ-С10-G½	97	65		G½	72		1,5	15,6	2,5
РМ-С10м-M20×1,5	88	58		M20×1,5	79		1,1	12,4	2,5
РМ-С10м-G½	88	58		G½	79		1,1	12,4	2,5
РМ-В10-М20×1,5	77	42		M20×1,5	87		1,4	11,4	2,5
РМ-В10-G½	77	42		G½	87		1,4	11,4	2,5
РМ-В10м-M20×1,5	58	38		M20×1,5	83		0,8	9,3	2,5
РМ-В10м-G½	58	38		G½	83		0,8	9,3	2,5

Версия: 2020-07-23-ШАР

Артикул	Модель	Резьба наруж.	Срок поставки	Стоимость
РМ-Н11 РМ-С10 РМ-С10м РМ-В10 РМ-В10м	М20х1,5 G1/2

Артикул	Модель	Резьба наруж.	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Модель	Резьба наруж.	Срок поставки	Стоимость
Q34641	РМ-Н11	М20х1,5	1...2 недели	8008 руб. – +
Q34642	РМ-С10	М20х1,5	1...2 недели	7694 руб. – +
Q34643	РМ-С10м	М20х1,5	1...2 недели	7694 руб. – +
Q34644	РМ-В10	М20х1,5	1...2 недели	6978 руб. – +
Q34645	РМ-В10м	М20х1,5	1...2 недели	6978 руб. – +
Q34646	РМ-Н11	G1/2	1...2 недели	8008 руб. – +
Q34647	РМ-С10	G1/2	1...2 недели	7694 руб. – +
Q34648	РМ-С10м	G1/2	1...2 недели	7694 руб. – +
Q34649	РМ-В10	G1/2	1...2 недели	6978 руб. – +
Q34650	РМ-В10м	G1/2	1...2 недели	6978 руб. – +
