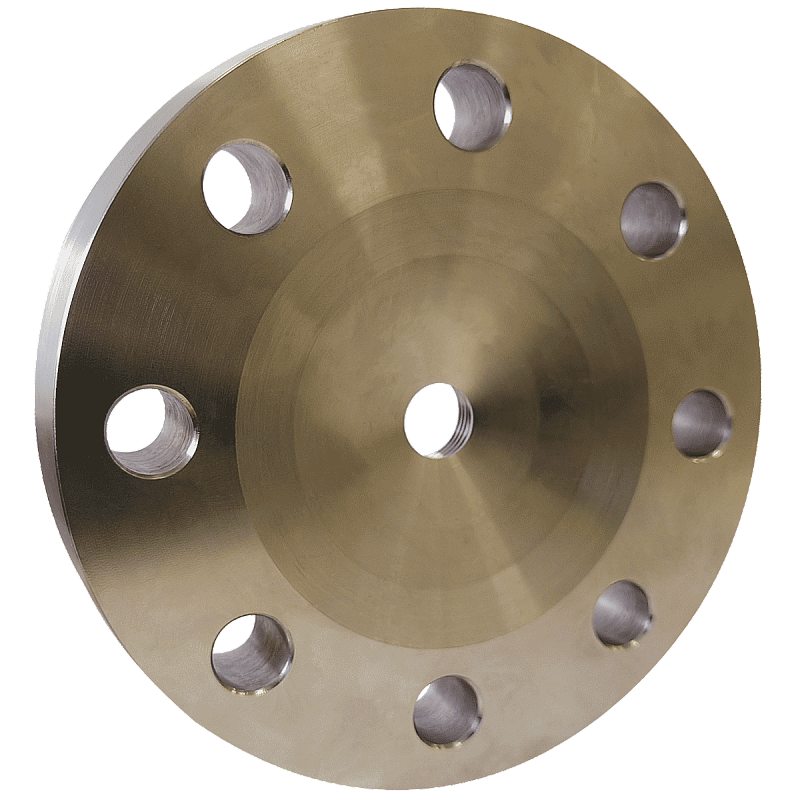

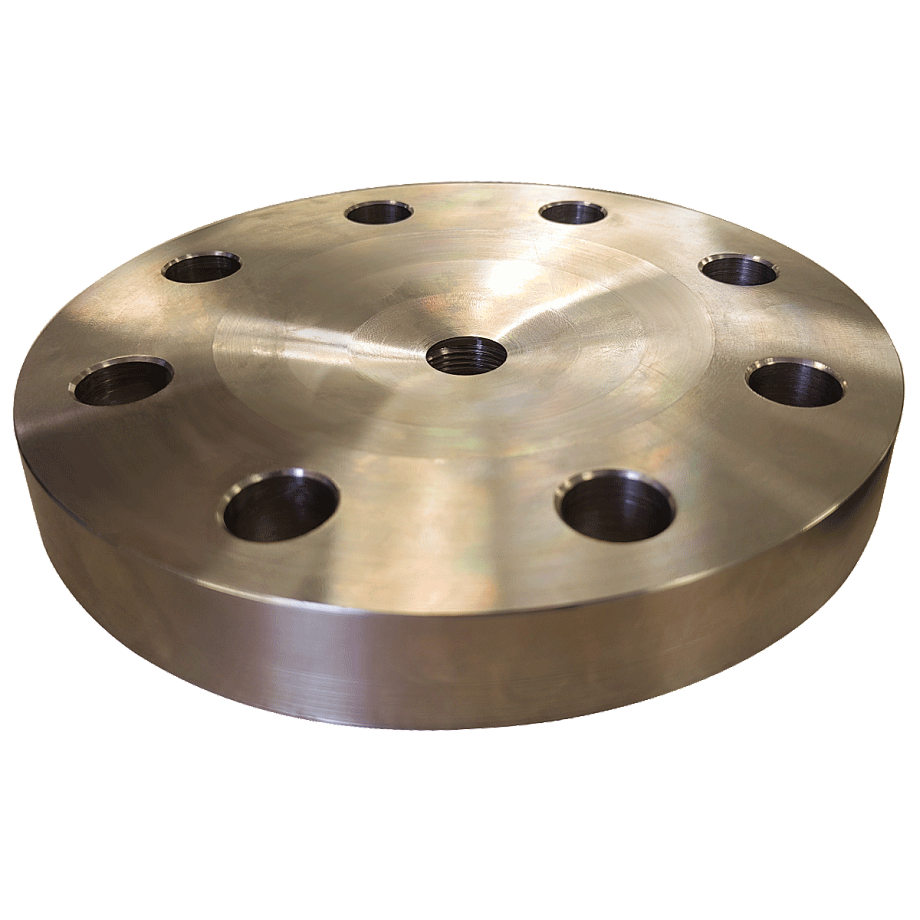

Устройство ОВЕН УПФ-6 предназначено для подключения датчика давления ОВЕН ПД100И модели 141/145/147 с торцевой мембраной к технологическому процессу с фланцевым типом присоединения.
Области применения:
Вязкие, загрязнённые и коксующиеся среды в ёмкостях на химических производствах, целлюлозно-бумажных комбинатах, мазутных складах, водоканалах, пожарных системах и других производствах.
Особенности:
- Беззазорное соединение заподлицо с мембраной датчика. Конструкция УПФ-6 предусматривает отсутствие застойных зон, что позволяет использовать его для работы с загрязнёнными, вязкими и агрессивными средами.
- Надежное фланцевое соединение. Фланцевое соединение отличается высокой прочностью и надежностью, устойчивостью к вибрациям и перепадам давления. При соблюдении правил затяжки болтов и корректном подборе прокладки соединение отличается высоким уровнем герметичности.
- Изготовление из нержавеющей стали. Нержавеющие стали отличаются своей прочностью, долговечностью и высокой устойчивостью к коррозии. Применение таких сталей отвечает гигиеническим требованиям, подходит для CIP-очистки и работы в агрессивных средах.
Технические характеристики:
| Параметр | Значение |
| Материал | AISI321 (допускается использовать AISI304, 08Х18Н10Т, 08Х18Н10) |
| Тип присоединения к датчику | Резьба М24×1,5 |
| Тип монтажа поверхности УПФ-6 относительно мембраны датчика | Заподлицо |
| Тип присоединения к процессу | Фланцевое присоединение (тип 01, исполнение А согласно EN 1092-1) |
| Номинальное давление PN, кгс/см2 (МПа) | 40 (4,0) |
| Номинальный диаметр DN | DN 65 |

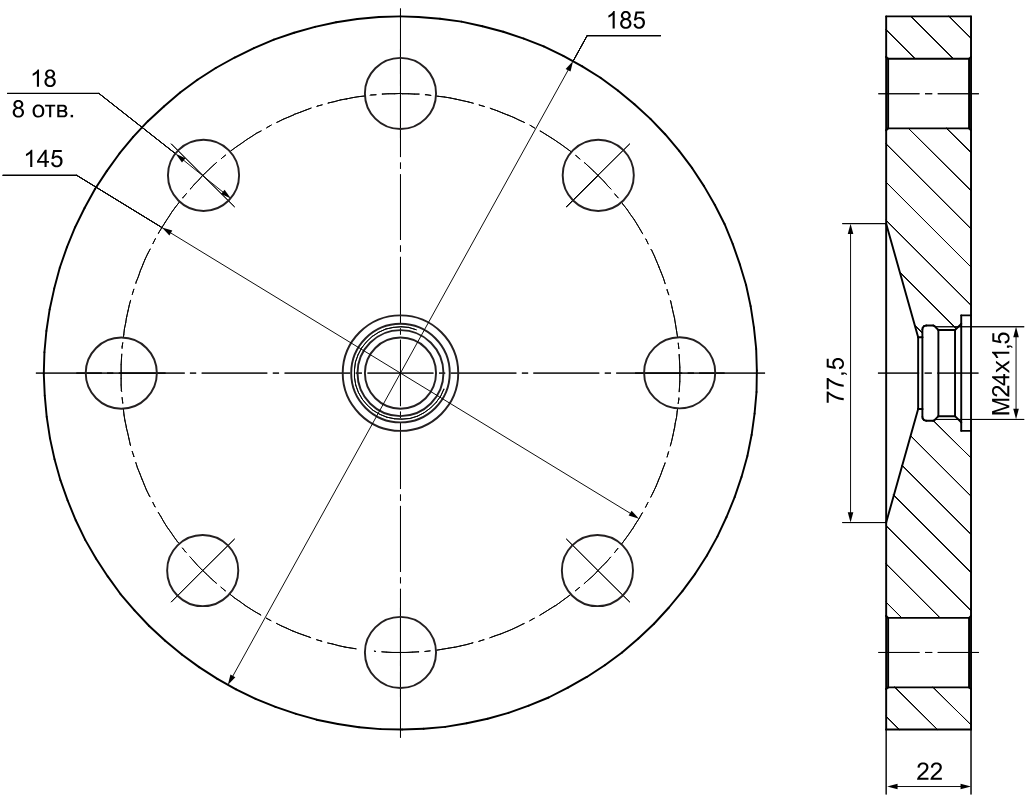

| Габаритные размеры |
 |
