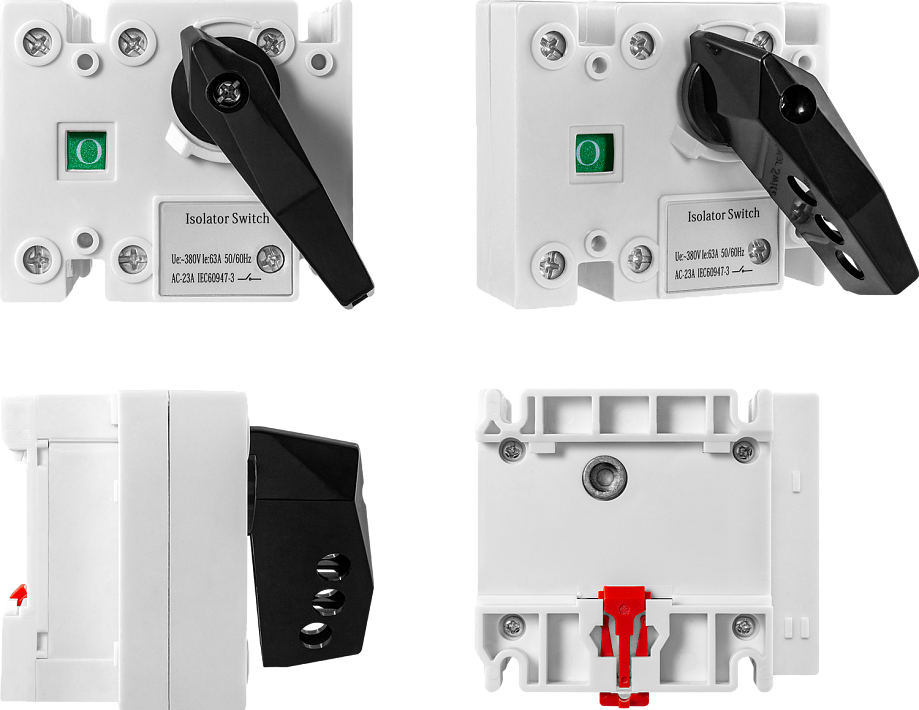

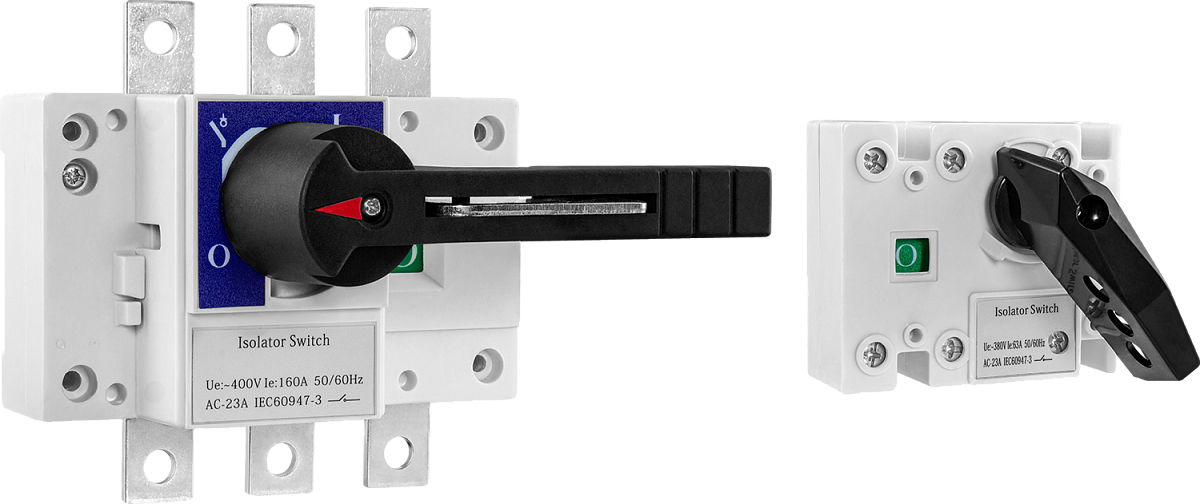

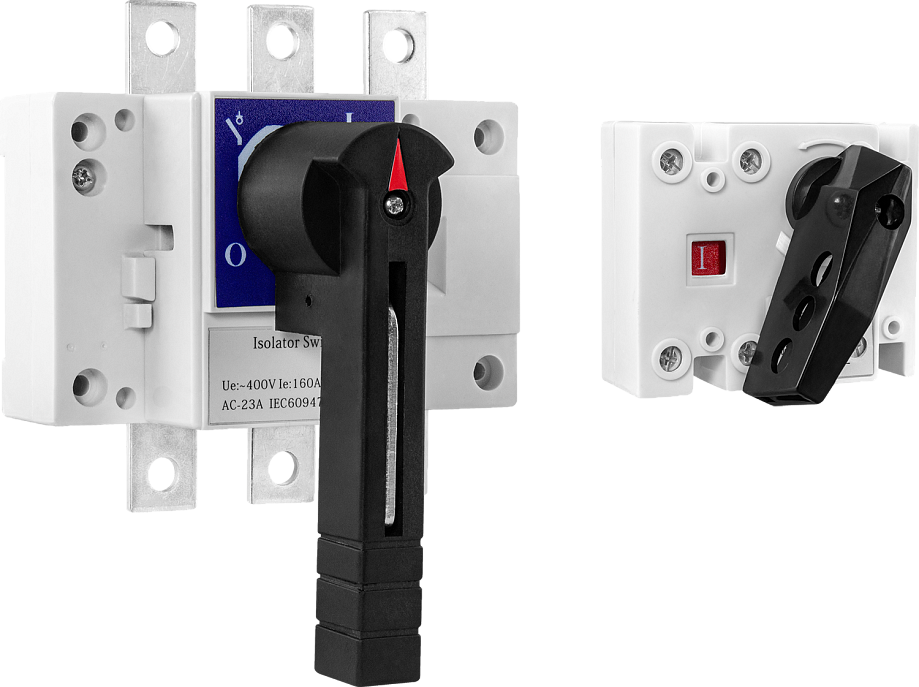

Трехполюсный выключатель-разъединитель (рубильник) ВР4 предназначен для коммутации электрических цепей переменного тока напряжением до 400 В
Особенности:
- Высокая электрическая и механическая стойкость
- Управление с помощью поворотной рукоятки
- Индикация текущего положения контактов
- Простая конструкция и легкость монтажа
Технические характеристики:
Параметр
| Значение
|
ВР4-63
| ВР4-100 | ВР4-160 |
Количество полюсов
| 3
|
Номинальный ток
| 63 А
| 100 А
| 160 А |
Номинальное рабочее напряжение
| 400 В
|
Номинальная рабочая частота
| 50 Гц
|
Номинальное напряжение изоляции
| 750 В
| 800 В
|
Электрическая прочность изоляции
| 3000 В
|
Импульсное выдерживаемое напряжение | 6 кВ | 8 кВ |
Категория
| AC-21, 22, 23 |
Номинальная наибольшая включающая способность
| 1,7 кА
| 12 кА |
Номинальный кратковременно допустимый ток
| 3 кА
| 10 кА |
Время переключения | 13,8 мс |
Электрическая износостойкость
| > 5000 циклов
|
Механическая износостойкость
| > 1000 циклов
|
Размеры отверстия под блокировочный замок | 3 отв. ∅ 6 мм | - | 8×27 мм |
Условия эксплуатации | –5...40ºC, до 95%RH |
Монтаж
| на DIN-рейку
| На стену |
Габаритные размеры | 70×82×90 мм | - | 135×168×140 мм |
Вес | 284 г | - | 1109 г |
Габаритные размеры |
 |

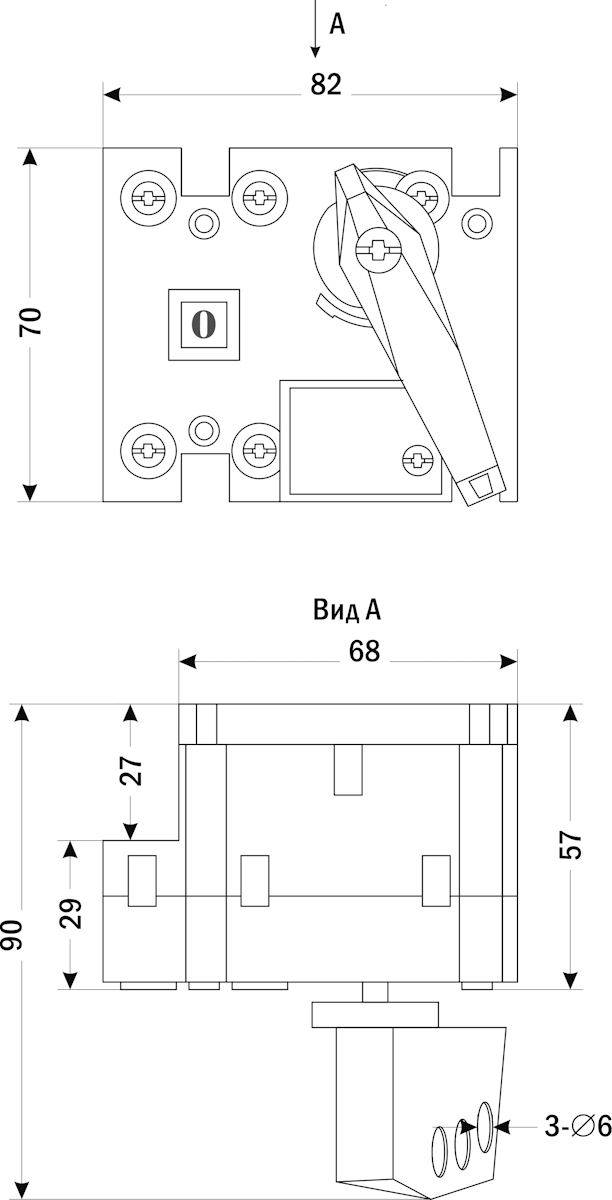

ВР4-63 |
|

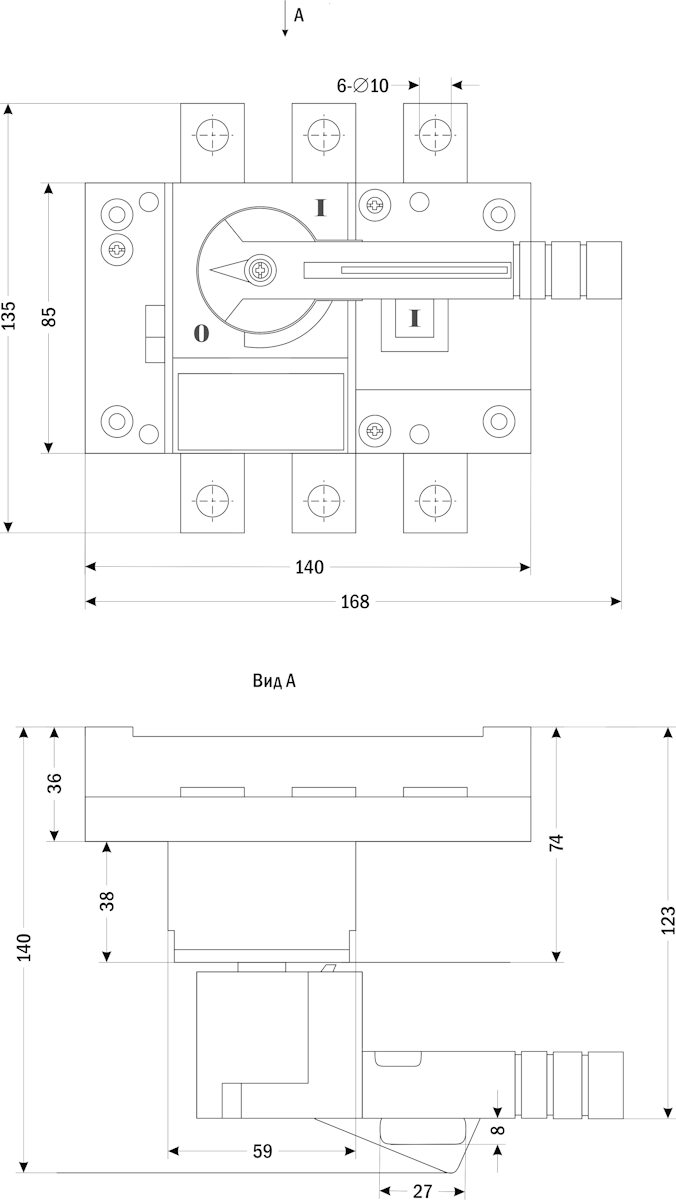

ВР4-160 |
Версия: 2025-05-12-СДГ
