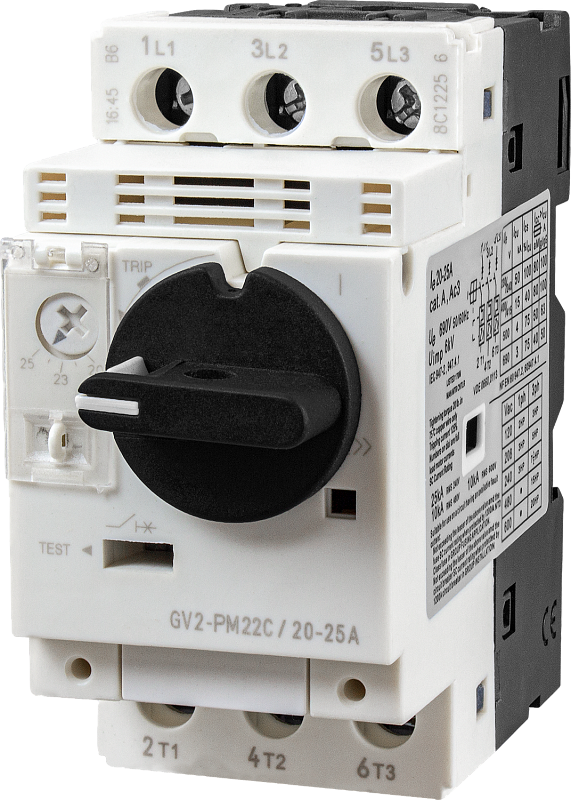

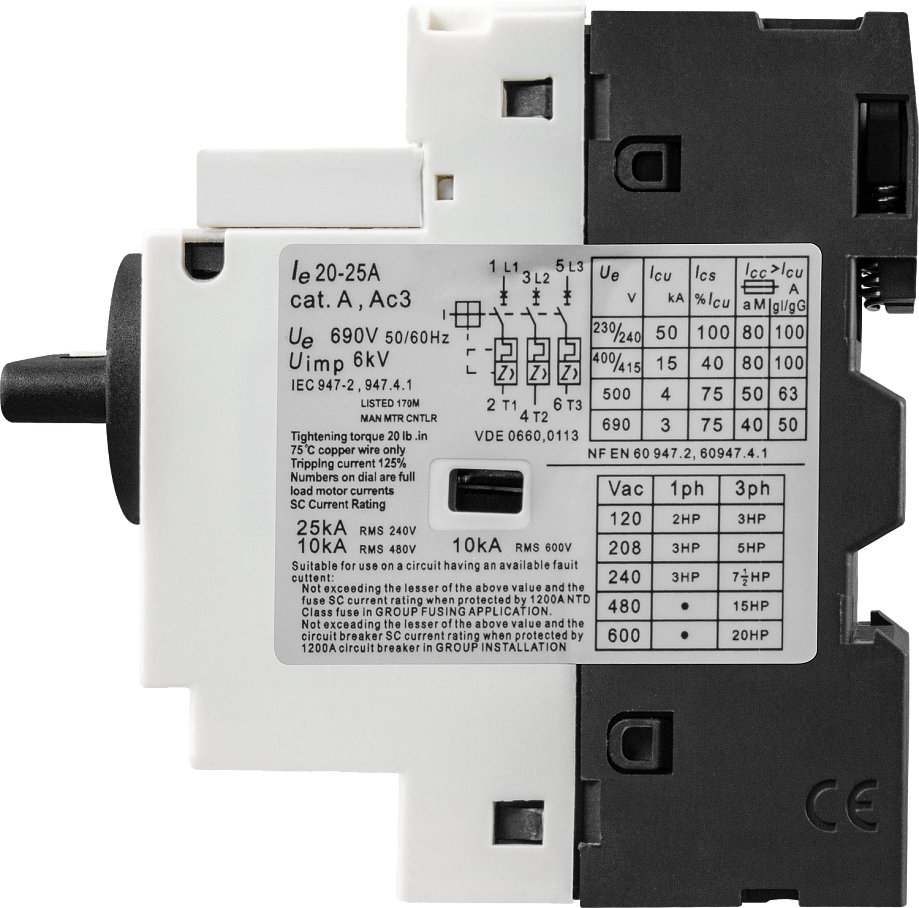

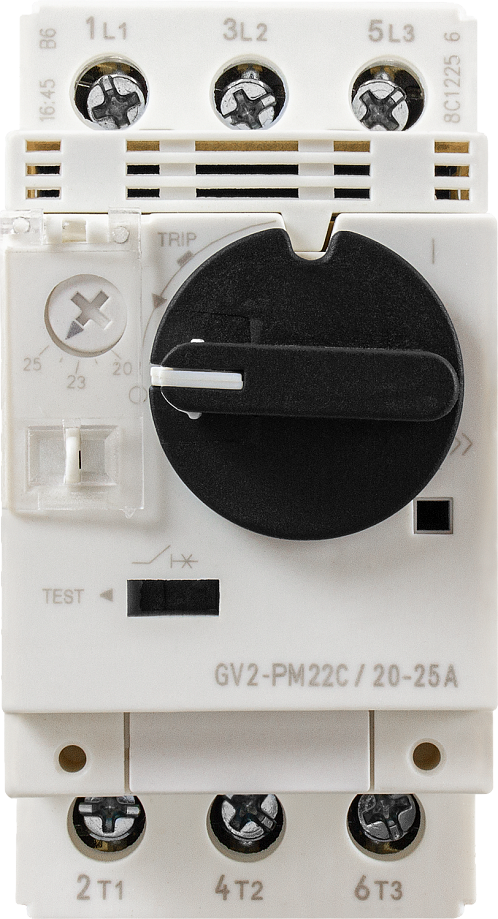

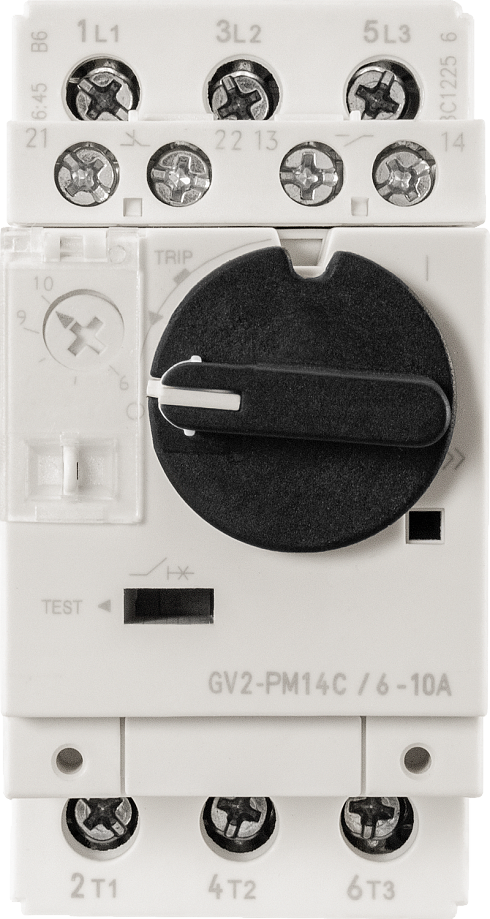

Автомат для запуска и защиты электродвигателя GV2-PM

Прибор для управления и защиты трёхфазных асинхронных двигателей от перегрузки, обрыва фазы и короткого замыкания

Количество полюсов: 3
Номинальный ток: 4...25 А
Номинальная мощность двигателя при 400 В: 1,5...11 кВт
Предельная отключающая способность: 100 кА
Номинальное рабочее напряжение: 690 В
Тип расцепителя: термомагнитный
Включение-выключение поворотной рукояткой
Уставка срабатывания теплового расцепителя

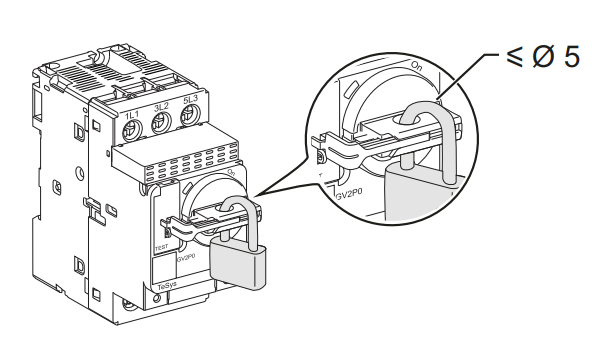

Возможность блокировки рукоятки замком
Возможность установки пломбы на селектор выбора уставки
Возможность расширения функционала с помощью дополнительных контактов AE и AD
Монтаж: на DIN-рейку

Является аналогом:

Производитель	Schneider	IEK
Модель/серия	TeSys GV2P	ARMAT/ AR-MPCB

В закладки

3 799 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (7)
Все модификации ()
Отзывы (0)

Автомат GV2-PM предназначен для управления и защиты трёхфазных асинхронных двигателей от перегрузки, коротких замыканий и неполнофазных режимов работы

Особенности:

Совмещение функций автомата защиты двигателя и ручного пускателя
Термомагнитный тип расцепителя. Это комбинированный тип защиты, который включает в себя: тепловой (термический) расцепитель (для защиты от перегрузок, работающий на основе биметаллической пластины) и электромагнитный расцепитель (для мгновенной защиты от короткого замыкания)
Ручная коммутация двигателей

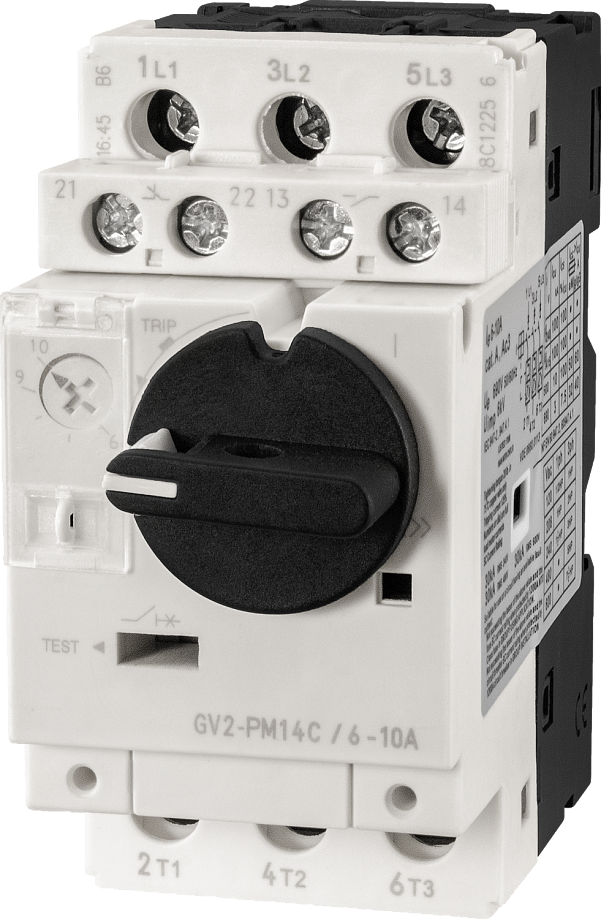

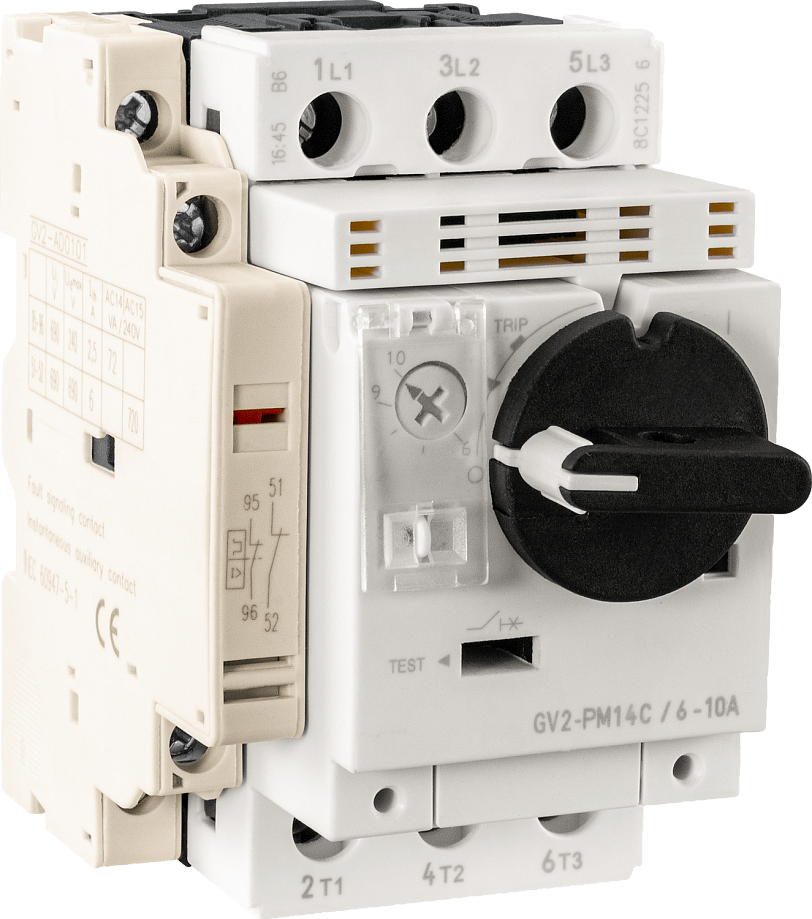

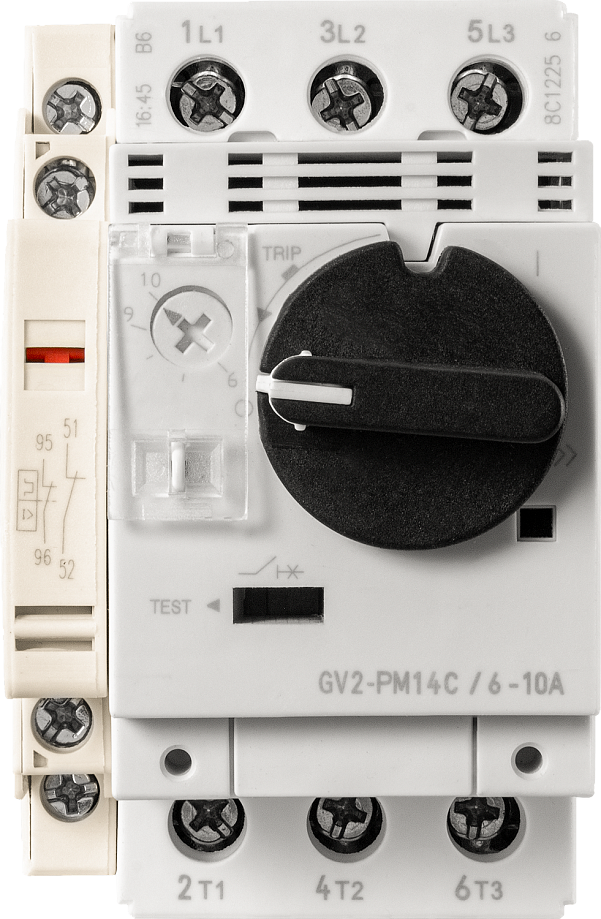

Возможность увеличения количества вспомогательных контактов. Дополнительный + аварийный (сигнальный) контакт AD устанавливается слева, возможна установка одного контакта. Дополнительный контакт AE устанавливается фронтально, возможна установка одного контакта
Уставка срабатывания теплового расцепителя (уставка тока расцепления) – это величина тока в амперах. Как правило, ее выставляют равной номинальному току двигателя или близко к нему. Тепловой расцепитель разрывает цепь, как только сила тока в ней достигает 1,13 величины тока уставки, что воспринимается прибором как перегрузка
Кнопка «Тест»

Области применения:

Защита 3-фазных асинхронных двигателей в промышленности
Системы вентиляции и кондиционирования
Насосное оборудование
Компрессорное оборудование
Конвейерные системы
Станочное оборудование
Подъемно-транспортное оборудование

Технические характеристики:

Параметр	Значение
Количество полюсов	3
Номинальный ток	4...25 А
Номинальное рабочее напряжение	690 В
Номинальная частота	50...60 Гц
Номинальное импульсное выдерживаемое напряжение	6 кВ
Коммутационное перенапряжение	< 8 кВ
Номинальная предельная отключающая способность (Icu) при 400 В	100 кА
Рабочая отключающая способность (Ics) при 400 В	100 кА
Тип расцепителя	Термомагнитный
Управление	Поворотной рукояткой
Категория применения	AC-3
Диаметр отверстия под блокировочный замок	5 мм
Диаметр отверстия под пломбу	0,5 мм
Электрическая износостойкость	> 10⁵ циклов
Механическая износостойкость	> 10⁵ циклов
Степень пылевлагозащиты	IP20
Температура хранения	–40...+80ºC
Температура эксплуатации	–20...+60ºC
Монтаж	На DIN-рейку
Габаритные размеры	87×45×89 мм
Вес	280 г

Модификации:

Модель	Диапазон настроек уставки тока расцепления, А	Номинальный ток, А	Электромагнитный ток срабатывания, А	Номинальная мощность двигателя при 400 В, кВт
GV2-PM08C	2,5...4	4	51	1,5
GV2-PM10C	4...6,3	6,3	78	2,2
GV2-PM14C	6...10	10	138	4
GV2-PM16C	9...14	14	170	5,5
GV2-PM18C	10...16	16	223	7,5
GV2-PM20C	13...18	18	327	7,5
GV2-PM21C	17...23	23	327	11
GV2-PM22C	20...25	25	416	11

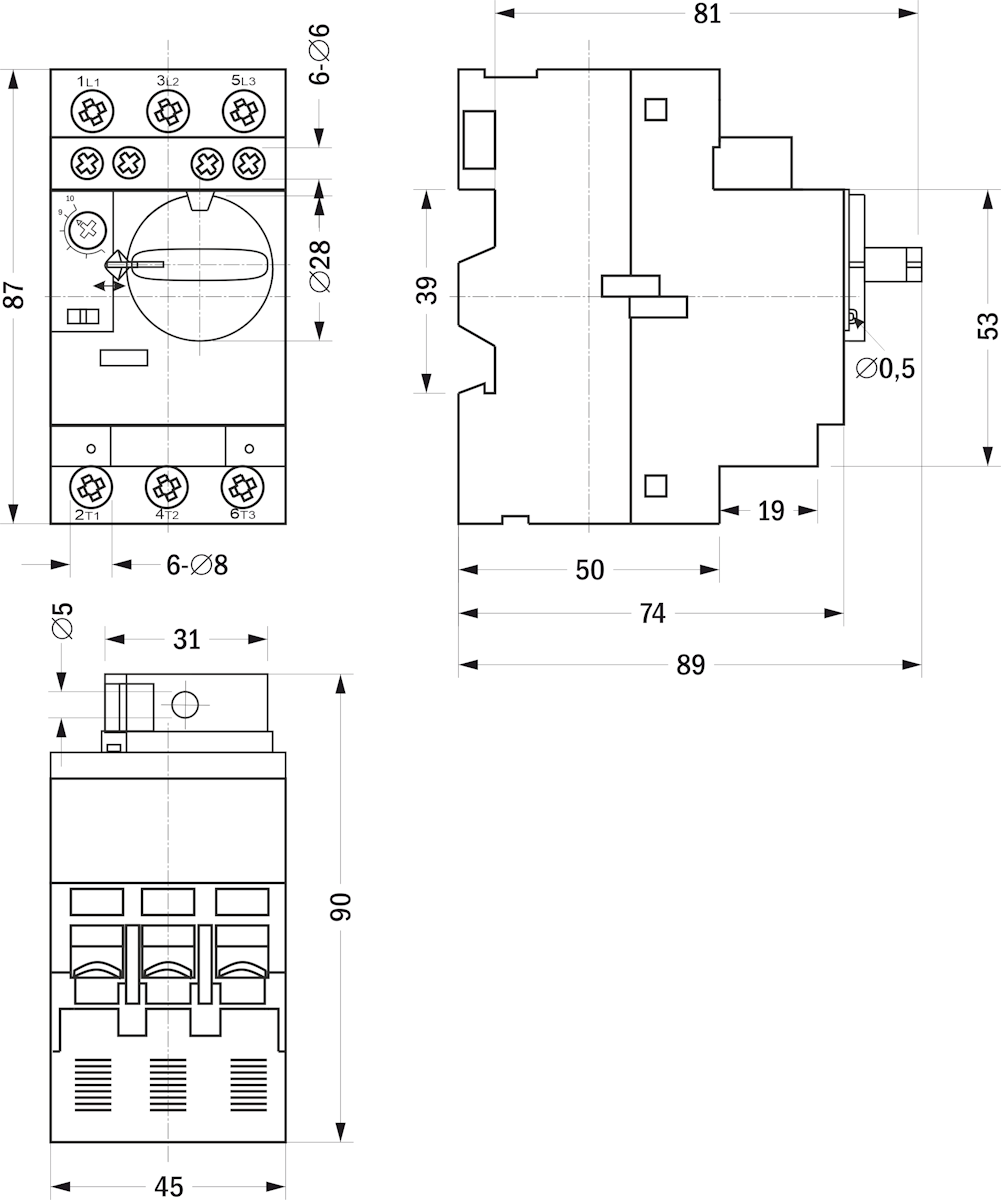

Габаритные размеры

Версия: 2025-06-09-СДГ

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	09.06.2025	0.69 Мб

Артикул	Номинальный ток, А	Срок поставки	Стоимость
4 6,3 10 14 16 18 23 25

Артикул	Модель	Номинальный ток, А	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Модель	Номинальный ток, А	Срок поставки	Стоимость
O72091	GV2-PM08C	4	Со склада	3799 руб. – +
O72093	GV2-PM14C	10	Со склада	3799 руб. – +
O72094	GV2-PM16C	14	Со склада	3799 руб. – +
O72095	GV2-PM18C	16	Со склада	3799 руб. – +
O72096	GV2-PM20C	18	Со склада	3799 руб. – +
O72097	GV2-PM21C	23	Со склада	3799 руб. – +
O72098	GV2-PM22C	25	Со склада	3799 руб. – +

Артикул	Модель	Номинальный ток, А	Срок поставки	Стоимость
O72091	GV2-PM08C	4	Со склада	3799 руб. – +
O72092	GV2-PM10C	6,3	Под заказ к 2025.10.16	3799 руб. – +
O72093	GV2-PM14C	10	Со склада	3799 руб. – +
O72094	GV2-PM16C	14	Со склада	3799 руб. – +
O72095	GV2-PM18C	16	Со склада	3799 руб. – +
O72096	GV2-PM20C	18	Со склада	3799 руб. – +
O72097	GV2-PM21C	23	Со склада	3799 руб. – +
O72098	GV2-PM22C	25	Со склада	3799 руб. – +
